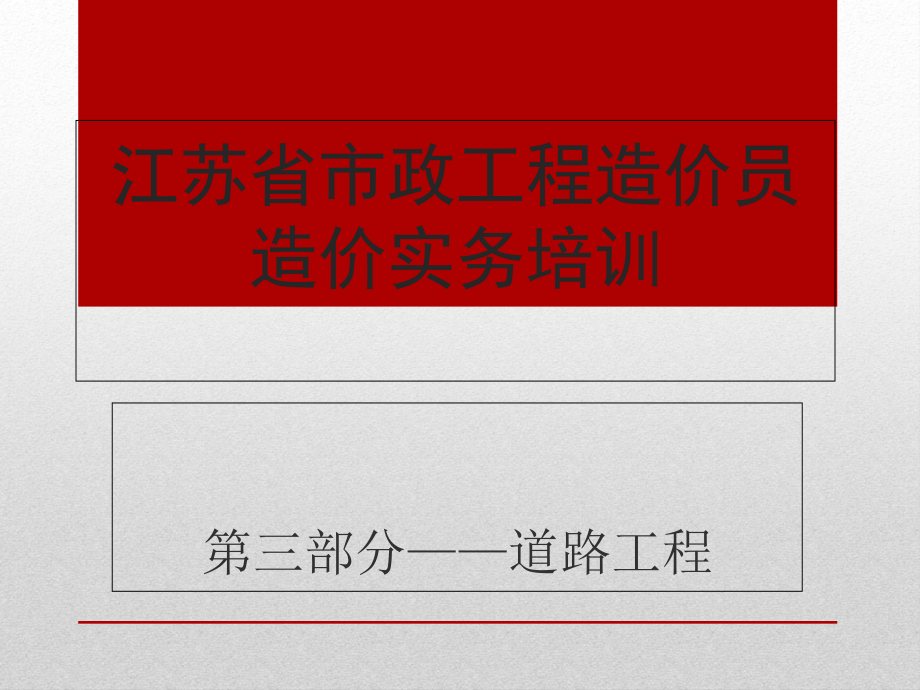

市政工程初级造价案例道路工程.ppt

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,江苏省市政工程造价员造价实务培训,第三部分,道路工程,2,2005,年,-2013,年江苏省市政工程初级造价员,“道路工程”案例题型分析,3,2005,年,-2013,年江苏省市政工程初级造价员,工程计量与计价实务,案例题型分析,考题类型,考试次数,考试难度,要求掌握程度,定额换算,3,*,熟练,通用项目,4,*,熟练,道路工程,5,*,熟练,桥涵工程,5,*,较熟练,排水工程,3,*,一般,4,江苏省市政工程造价员造价实务培训,初级考证班课程安排,序号,内容,一,定额换算,二,通用项目,三,道路工程,四,桥涵工程,五,排水工程,第三部分 道路工程,第一章 道路工程基础知识,第二章 道路工程定额工程量计算规则,第三章 道路工程工程量清单计价及编制,第一章 道路工程基础知识,第一节 道路的组成,第二节 道路的结构组成和分类,第三节 路基施工,第四节 路面施工,第五节 道路施工机械,第一节 道路的组成,*,城市道路基本知识,城市道路是城市中行人和车辆往来的专门用地，是连接城市各个组成部分，它是与公路相贯通纽带，使城市构成一个相互协调的有机联系的整体。,城市道路是市政工程建设的重要组成部分。城市道理不仅是组织城市交通运输的基础，而且也是布置城市公用管线、街道绿化，并为其城市架空杆线提供容纳空间。因此，城市道路网是城市总体布局的骨架。,1,、供各类车辆行驶的,车行道,。,其中供机动车行驶的称为机动车道，供非机动车行驶的称非机动车道或慢车道。,2,、专供行人步行交通的人行道和禁止车辆通行的,步行专用道路,。,3,、,沿街绿化地带,。如种植行道树、路侧小片绿地、林荫道等。,第一节 道路的组成,4,、为组织交通、保证交通安全的,辅助性交通设施,。如交通信号、交通标志、分车带、导向岛、护栏，以及临时停车用的停车场和公共交通车辆站台。,5,、,道路排水设施,。如雨水、污水及各种检查井。,6,、除路段外，还包括交叉口、交通广场和固定停车场。,7,、从城市道路体系上看还有：沿街的地上设备。如照明灯柱、架空电线杆、给水消防栓等。,第一节 道路的组成,第一节 道路的组成,第二节 道路的结构组成和分类,一、,道路的结构组成,（一）道路的结构组成主要包括,路基,和,路面,。,路面,道路断面图,1,、路基,（,1,）路基的定义：道路结构体的基础，是由土、石材料按照一定尺寸、结构要求所构成的带状土工结构物,（,2,）路基的基本形式,路堤,路堑,半填半挖路基,2,、路面,（,1,）路面的定义：路基表面的行车部分，用各种筑路材料分层铺筑的结构物，供车辆在其上得以安全、舒适地行驶。,（,2,）路面结构层次划分,1,）垫层,功能：,改善土基的湿度和温度状况，以保证面层和基层的强度、刚度和稳定性不受土基水温状况变化所造成的不良影响。,将车辆荷载应力加以扩散，以减小土基产生的应力和变形,.,同时也能阻止路基土挤入基层中，影响基层结构的性能。,要求：,排水、隔水、防冻、防污和扩散荷载,修筑材料：,透水性垫层，如砂、砾石、炉渣等,稳定类垫层，如水泥或石灰稳定土等,（,2,）路面结构层次划分,2,),基层,功能：,承受由面层传来的车辆荷载，并扩散到垫层和土基中,要求：,足够的水稳定性,较好的平整度,修筑材料：,结合料,(,如石灰、水泥或沥青等,),稳定土,石灰工业废渣,级配碎（砾）石,填隙碎石,（,2,）路面结构层次划分,3,）面层,功能：,直接承受,行车荷载、大气降水和温度变化的影响,要求：,较高的结构强度，抗变形能力,较好的水稳定性和温度稳定性,表面的耐磨、抗滑和平整度,修筑材料：,沥青混凝土、沥青碎,(,砾,),石混合料,乳化沥青碎石、沥青灌入式、沥青表面处治,水泥混凝土,砂砾或碎石掺或不掺土的混合料以及块料,二、道路的分类与分级,1,、,道路的分类,（,1),按面层所用的材料划分：,水泥混凝土路面,沥青路面,砂石路面,（,2),按路面结构力学特性划分：,柔性路面,刚性路面,半刚性路面,第二节 道路的结构组成和分类,二、道路的分类与分级,2,、,道路的分级,（,1,）按交通功能分类,快速路,城市道路中设有中央分隔带，具有四条以上机动车道，全部或部分采用立体交叉与控制出入，供汽车以较高速度行驶的道路。又称汽车专用道。快速路的设计行车速度为,60-80km/h,。,主干路,连接城市各分区的干路，以交通功能为主。主干路的设计行车速度为,40-60km/h,。,次干路,承担主干路与各分区间的交通集散作用，兼有服务功能。次干路的设计行车速度为,40km/h,。,支路,次干路与街坊路（小区路）的连接线，以服务功能为主。支路的设计行车速度为,30km/h,。,第二节 道路的结构组成和分类,二、道路的分类与分级,2,、,道路的分级,（,2,）按道路平面及横向布置分类,单幅路,:,机动车非机动车混行。,双幅路,:,机动车非机动车分流向混行,三幅路,:,机动车与非机动车分道行驶，非机动车分流向行驶,四幅路,:,机动车与非机动车分道、分流向行驶,第二节 道路的结构组成和分类,第三节 路基施工,1,、路基施工的主要内容：,挖掘路堑或取土,沿路线纵横向运土,填筑路堤,压实土基,整平路基表面及修整路基边坡,修筑路基排水及防护设施等,第三节 路基施工,2,、路基施工的主要处理措施：,路基换填,铺设土工布格栅,压实土基,整平路基表面及修整路基边坡,修筑路基排水及防护设施等,第三节 路基施工,铺设土工布格栅,第四节 路面施工,1,、路面施工的主要内容：,备料,路面垫层（路床）施工,路面基层施工,路面面层施工,路容整修,2,、垫层施工,1,）垫层材料,砾石砂,碎石,2,）施工要点,分层摊铺，分层碾压,第四节 路面施工,3,、基层施工,1,）基层材料,水泥稳定土,石灰稳定土,石灰工业废渣稳定土,沥青稳定碎石,2,）,稳定土基层施工方法,厂拌法,：在中心站用强制式拌和机等厂拌设备进行集中拌和；混合料拌和质量好，但装备多，整机庞大，占地多。,路拌法,：混凝土在出厂时即按比例调配完毕再运输的路上由搅拌车进行搅拌，不适合长途的运输,高速公路和一级公路路基施工应采用厂拌法。,4,、面层施工,沥青混凝土路面施工,水泥混凝土路面施工,第四节 路面施工,（,1,）,沥青混凝土路面面层,1,）,沥青混凝土路面面层施工分类,沥青混凝土路面,乳化沥青碎石混合料路面,沥青贯入式路面,沥青表面处治路面,第四节 路面施工,2,）,沥青混凝土路面面层施工,沥青混凝土路面面层材料是沥青混凝土混合料。,沥青混凝土混合料是沥青和级配矿料按一定比例拌合而成的较密级配混合料。,沥青混凝土混合料根据矿料最大粒径的不同，分为,粗粒式、中粒式、细粒式,。,第四节 路面施工,3,）沥青混凝土路面面层施工方法,施工方法有层铺法、路拌法和厂拌法,层铺法：分层洒布沥青、分层铺撒矿料和碾压。,设备简单、进度快、造价低，路面成型期长,用于,沥青表面处治和沥青灌入式路面,路拌法：现场将冷料热油或冷油冷料拌合、摊铺和压实,沥青稠度低，路面成型期较短,用于,沥青表面处治和乳化沥青碎石混合料,厂拌法：集中加热拌合，运至工地热铺热压或冷铺冷压,设备复杂，材料质量高，碾压即用,用于,沥青混凝土和厂拌沥青碎石,第四节 路面施工,其它相关概念,沥青透层：非沥青基层表面,沥青封层：封闭沥青基层或面层上封层、下封层,（,2),水泥混凝土路面面层,1,）水泥混凝土路面面层施工,方法,施工方法,小型机具施工：施工流程见下图,轨道式摊铺机施工：,人工设置模板，利用主导机械（摊铺机、拌和机）和配套机械（运输车辆、振捣器）的组合,滑模式摊铺机施工：,全套组合，机器经过形成规则成型的路面,第四节 路面施工,小型机具施工流程图,测量放样,安装模板,铺设钢筋,摊铺,开放交通,填缝,切缝,养生,振捣,表面修整,基层检验与整修,第四节 路面施工,接缝,纵缝：缩缝、施工缝,横缝：缩缝、胀缝、施工缝,缩缝通常是假缝，,间距不超过,6m,。,胀缝是真缝。,第四节 路面施工,灌缝,第四节 路面施工,补强钢筋,角隅钢筋,边缘钢筋,钢筋网,第四节 路面施工,水泥混凝土摊铺机,第五节 道路施工机械,1,、挖土（掘）机,2,、推土机,3,、铲运机,4,、平地机,5,、压路机,6,、摊铺机,1,、挖土（掘）机,2,、推土机,3,、铲运机,4,、装载机,5,、平路（地）机,6,、压路机,7,、摊铺机,水稳摊铺机,沥青摊铺机,水泥摊铺机,第二章 道路工程计价工程量计算规则,第一节 路床（槽）整形,第二节 道 路 基 层,第三节 道 路 面 层,第四节 人行道侧缘石及其它,第五节 道路交通管理设施工程,第一节 路床（槽）整形,第二节 道 路 基 层,说明,第二节 道 路 基 层,例：,18cm,厚二灰碎石,已知：石灰：粉煤灰：碎石,=8,：,12,：,80,，采用拌合机拌合，假设二灰碎石干紧容重为,2.1T,m3,，生熟石灰的换算系数为,1,：,1,，碎石的定额损耗率为,2%,，石灰、粉煤灰的定额损耗率为,3%,，材料用水与干紧容重的重量比例为,8%,，水的定额损耗率为,5%,，人、材、机单价及费率标准依据,2014,年江苏省市政工程计价表。,第三节 道 路 面 层,例：计算下图中指定里程桩号范围内的交叉口路面面积。,交叉口转角面积计算公式（指单个扇区,道路正交时路口转角面积,F=0.2146R,2,。,道路斜交时路口转角面积,F=R,2,(tg/2-0.00873),第四节 人行道侧缘石及其它,第五节 道路交通管理设施工程,第五节 道路交通管理设施工程,第五节 道路交通管理设施工程,第三章 道路工程工程量清单计价及编制,第一节 道路工程清单计价计算规则,（插入清单规范）,第二节 道路工程清单编制,
