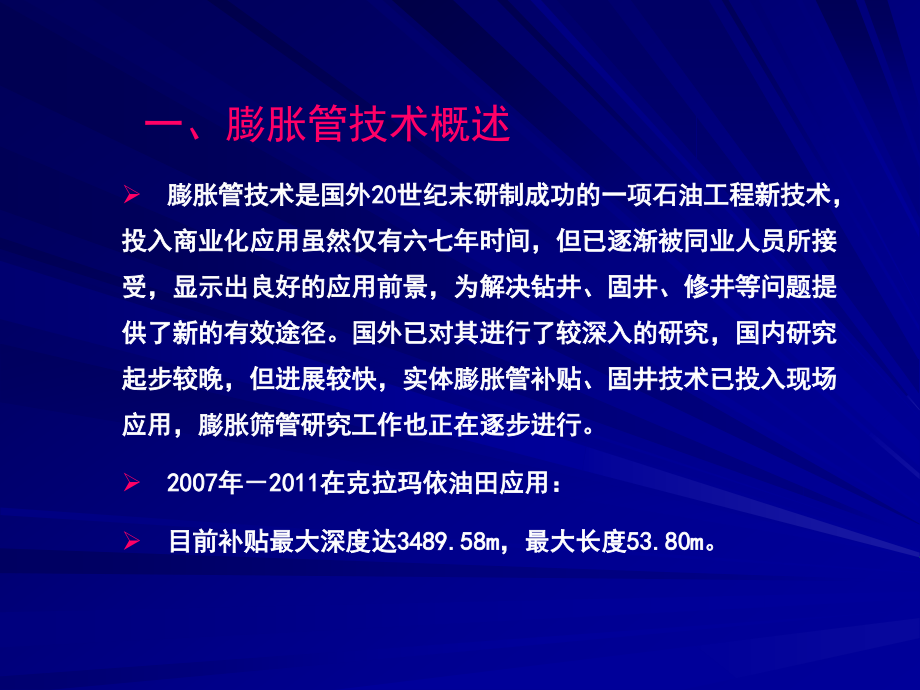

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,实体膨胀管套管补贴技术,西部钻探公司井下作业公司,膨胀管技术是国外20世纪末研制成功的一项石油工程新技术，投入商业化应用虽然仅有六七年时间，但已逐渐被同业人员所接受，显示出良好的应用前景，为解决钻井、固井、修井等问题提供了新的有效途径。国外已对其进行了较深入的研究，国内研究起步较晚，但进展较快，实体膨胀管补贴、固井技术已投入现场应用，膨胀筛管研究工作也正在逐步进行。,2007,年,2011,在克拉玛依油田应用：,目前补贴最大深度达,3489.58m,，最大长度,53.80m,。,一、膨胀管技术概述,二、膨胀管技术原理,膨胀管是通过冷拔钢管达到井下所需尺寸，其技术原理相似于金属塑性冷加工中的管材拉拨，利用膨胀管的金属塑性变形特性，通过对其进行径向膨胀，达到扩大井眼的目的。膨胀管在膨胀锥挤压作用下进入塑性区域，发生塑性永久变形，从而使膨胀管内、外径同时扩大。,三、膨胀管技术方法,四、膨胀管技术应用,封堵射孔段,套管修补,井眼支撑,完井修复,隔离已废弃的产层,/,注入层,隔离水层,/,气层,/,砂岩产层,重新加固套管的薄弱部位,隔离泄漏或已损坏的完井设备,修补套管腐蚀,/,断开,/,破裂部位,隔离多余的套管窗口,隔离套管泄漏,尾管悬挂,减小井身锥度,实,体,膨,胀,管,下井用不锈钢成品膨胀管,实体膨胀管梯形丝扣接头、硫化密封胶带,现场组装膨胀管和补贴工具,温,10-39,井补贴照片,二,.,膨胀管结构与原理,1.,膨胀管的结构,膨胀管结构示意图,密封带,110-116mm,，宽度,50mm,。管体两端各一组，每组,6-8,个,。,膨胀管接头为本体的延续部分，外径,114mm,，接头外表面有,2,道突出的牙齿螺纹，齿高,1mm,，,116mm,。,中心拉管,-2,3,/8,钻杆，用于传递压力和提拉胀头。,膨胀管本体。膨胀前内径,97mm,，外径,110mm,；膨胀后内径,108mm,，外径,121mm,。,胀头与中心管连接,108.25mm,。,发射室内径,108mm,，外径,116mm,。是膨胀管的液压动力室。,堵头，销钉与管体连接。洗井后投球堵死，膨胀后下磨鞋钻掉。,在设计上膨胀管连接方式为无接箍连接，下接头为母扣，上接头为公扣，接头为本体的延续部分。实行顺茬膨胀保证了膨胀前、膨胀过程、膨胀后丝扣的密封和连接强度。,接头本体,114mm,，外面突出,2,道环形螺纹,116mm,。下井过程能有效保护密封胶皮完好；膨胀后惬好咬合在基础套管壁，加强悬挂和接头抗挤毁能力。,2、膨胀管整体接头,3.,套管补贴工艺原理,膨胀管补贴工艺流程,4,、实体膨胀管补贴工艺步骤,1,、按通径技术要求准备好畅通的井眼。,2,、按照要求下铣锥扩铣或进行,16,臂井径测井检测。,3,、修井钻杆试压,40MPa/10min,，压降,0.5MPa,合格。,4,、井口组装膨胀管补贴管，用修井钻杆送入设计位置。,5,、磁定位测井校深，或其它技术确认深度无误。,5,、连接地面液压流程，锚定、膨胀补贴至欲补贴的井段。,6,、下铣锥、空心磨鞋扩口并铣掉堵头。,7,、注塞或卡封小直径封隔器试压检验补贴段密封状况,5,、膨胀管补贴的三个关键阶段,第,1,阶段：,流体通过中心拉杆进行压力传递至发射室，当压值达到临界压力时，膨胀管发生塑性膨胀，挤压密封带压缩锚定在基础套管上。,第,2,阶段：,膨胀管锚定后，胀头在发射室高压液体的作用下，迫使膨胀管发生连续向上膨胀。第,2,阶段根据现场施工情况，可单独液压膨胀，也可单独提拉膨胀，也可液压提拉结合膨胀，由现场工程师根据施工参数判断后决定。,第,3,阶段：,补贴完毕。膨胀完毕泵压骤然下降，套管涌出液体，负荷恢复钻具悬重，甚至弹跳是膨胀完毕的标志。,现场安装关键：,现场工程师根据,泵压、悬重变化正确判断膨胀状态。,6.,补贴流程示意图,三、膨胀管油田应用范围 与,4.3,5.5in,膨胀管规格,贴补套管腐蚀穿孔井段。,封堵射孔层段。,封堵出水层段。,套变或套破井打通道后进行补贴。,水井全井补贴满足高压注水需要。,1,、应用范围：,2,、实体膨胀管的规格,基础套管,mm,通井,mm,实体膨胀管技术规格（,mm,）,机械指标,膨胀,状态,本体,接头,密封带,发射室,胀头,抗内压,抗外压,抗,拉,124.26,116,胀前内径,97.5,97.5,110,107.5,胀前外径,110,112,116,116,107.5,胀后内径,107.5,107.5,122,107.5,50,35,50t,胀后外径,120,122,124.26,116,107.5,121.36,114,胀前内径,97.5,97.5,110,105.75,胀前外径,110,112,116,116,105.75,胀后内径,105.75,105,118.25,105.75,50,35,50t,胀后外径,118.25,120.25,121.36,116,105.75,118.62,113,胀前内径,93.5,93.5,106,101.75,胀前外径,106,108.5,113.5,113.5,101.75,胀后内径,101.75,101.25,114.25,101.75,50,36,50t,胀后外径,114.25,116.75,118.62,113.5,101.75,3,、与国外同类产品相比具有的优势,1,）通径规的尺寸符合石油石化井下作业操作规程。选井条件宽阔，易于操作实施。,2,）与国外产品相比，抗内压、抗外压较高；安装后的内通径比亿万奇要大,3-4mm,。,基础套管,mm,通径要求,.mm,抗内压,.,MPa,抗外压,.,MPa,USA,ZYYT,USA,ZYYT,USA,ZYYT,124.26,120,116,50,50,30,35,121.36,118,114,50,50,30,35,118.62,116,114,50,50,30,36,五、膨胀管补贴需要注意的事项,1,、一次补贴长度推荐,10m,以上。,是保证漏点上下有足够的安全余量和密封段；,是避免起下钻时，接箍碰、挂膨胀管口。,五、膨胀管补贴需要注意的事项,2,、使用前请勿拆封：膨胀管出厂前，经检验合格后密封包装。,是保护丝扣、管体碰撞变形；是避免管内保证不能进入沙土、颗粒等杂物，特别是发射室一旦有杂物进入，很难清洁干净。,3,、入井液必须干净无杂物。避免膨胀过程中途卸单根时，环空沉淀卡钻；泥浆中补贴建议起立根补贴。,4,、一旦进入补贴阶段，连续补贴完毕，要求提升、循环设备完好。,套管补贴,单一直径钻井,膨胀筛管,老井加深,/,侧钻,尾管悬挂,应用发展,谢谢各位！,
