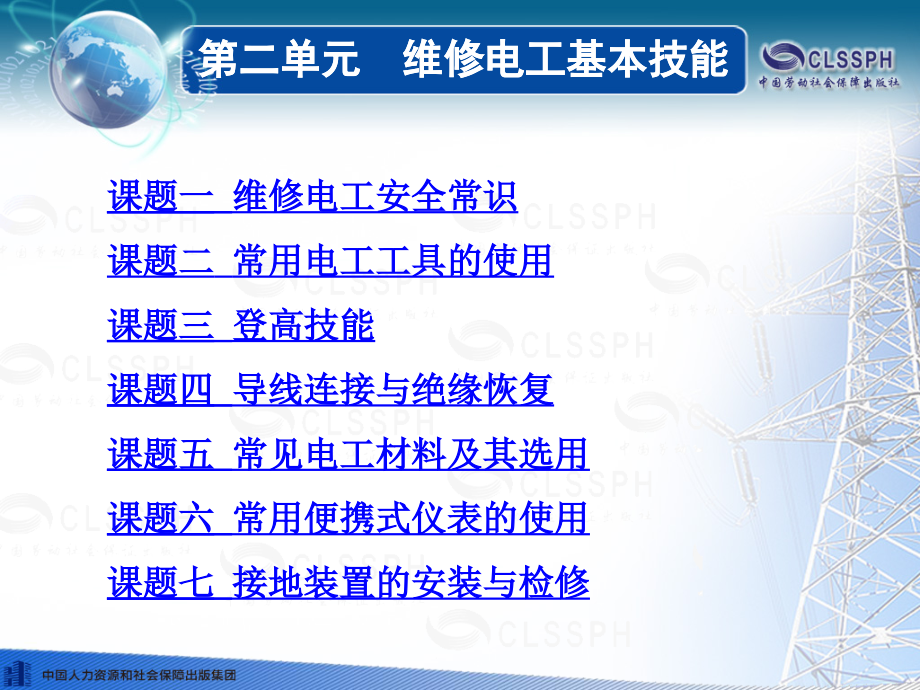

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第二单元 维修电工基本技能,课题一 维修电工安全常识,课题二,常用电工工具的使用,课题三 登高技能,课题四 导线连接与绝缘恢复,课题五 常见电工材料及其选用,课题六 常用便携式仪表的使用,课题七 接地装置的安装与检修,第二单元 维修电工基本技能,第二单元 维修电工基本技能,课题一 维修电工安全常识,1.,掌握维修电工基本安全知识。,2.,掌握安全用电、文明生产和消防知识。,3.,掌握触电急救知识和方法。,4.,能根据触电情况选择正确的急救方法进行急救。,一、维修电工基本安全知识,1.,维修电工必须具备的条件 （,1,）身体健康，精神正常。凡患有高血压、心脏病、气喘病、神经系统疾病、色盲疾病，或者听力障碍、四肢功能有严重障碍者，不得从事维修电工工作。（,2,）获得维修电工国家职业资格证书，并持电工操作证。（,3,）掌握触电急救方法。,第二单元 维修电工基本技能,2.,维修电工人身安全知识,（,1,）在进行电气设备安装和维修操作时，必须严格遵守各种安全操作规程，不得玩忽职守。,（,2,）操作时要严格遵守停送电操作规定，要切实做好防止突然送电时的各项安全措施，如挂上“有人工作，禁止合闸”的标示牌，锁上闸刀或取下电源熔断器等。不准约时送电。,（,3,）在附近带电部分操作时，要保证有可靠的安全间距。,（,4,）操作前应仔细检查操作工具的绝缘性能，绝缘鞋、绝缘手套等安全用具的绝缘性能是否良好，有问题的应及时更换，并应立即进行检查。,（,5,）登高工具必须安全可靠，未经登高训练的人员，不准进行登高作业。,（,6,）如发现有人触电，要立即采取正确的急救措施。,第二单元 维修电工基本技能,二、安全常识、文明生产和消防知识,安全用电常识,文明生产,(1),必须穿工作服和绝缘鞋。,(2),操作时，电工工具应装入工具袋和工具包，并随身携带。公用工具应放入专用的箱内，以及放置到指定地点。,(3),导线和各种电器应放在规定的位置，排列应整齐平稳，便于取放。,(4),下班前，应清扫实习场地，清除的废电线和旧电器应堆放在指定地点。,3.,消防常识,第二单元 维修电工基本技能,三、触电急救知识和方法,1,触电急救的要点,触电急救的要点是：抢救迅速和救护得法。即用最快的速度在现场采取积极措施，保护触电者生命，减轻伤情，减少痛苦，并根据伤情需要迅速联系医疗救护等部门救治。,2.,解救触电者脱离电源的方法,第二单元 维修电工基本技能,（,1,）低压电源触电脱离电源的方法,（,2,）高压电源脱离电源的方法,3,触电急救的方法,（,1,）简单诊断,第二单元 维修电工基本技能,简单诊断,1,观察触电者的瞳孔,观察触电者胸部,摸颈动脉,第二单元 维修电工基本技能,（,2,）现场救护,1,）口对口人工呼吸法,2,）,胸外心脏挤压法,清理口腔阻塞 鼻孔朝天，头后仰,吹气,放开嘴鼻换气,救护姿势,在施工现场发生触电事故后，应将触电者迅速抬到宽敞、空气流通的地方，使其平卧在硬木板上，采取相应的抢救方法。,在送往医院的路途中、在车上都应该不间断地进行救护。在,1 min,之内抢救救活的概率非常高，若,6 min,以后再去救人则非常危险。,触电急救要有耐心，要一直抢救到触电者复活为止，或经过医生确定停止抢救方可停止。,不能打肾上腺素等强心针；不能泼冷水。,第二单元 维修电工基本技能,课题二常用电工工具的使用,1.,熟悉电工常用工具的种类和使用方法。,2.,能规范地使用 电工常用工具。,3.,能对喷灯进行加热、预热、喷火和熄火操作。,第二单元 维修电工基本技能,一、验电器,验电器是检验导线和电气设备是否带电的一种电工常用检测工具。它分为低压验电器和高压验电器两种。,1,低压验电器,低压验电器又称为测电笔，有笔式和,旋具,式两种。,第二单元 维修电工基本技能,笔式低压验电,器,由氖泡、电阻、弹簧、笔身和笔尖等组成。低压验电笔使用时，必须按图所示的正确方法把笔握妥，以手指触及笔尾的金属体，使氖管小窗背光朝自己。,错误握法,正确握法,当用电笔测带电体时，电流经带电体、电笔、人体、地形成回路，只要带电体与大地之间的电位差超过,60,，电笔中的氖泡就发光。低压验电笔测试范围为,60,500,。,第二单元 维修电工基本技能,2,高压验电器,高压验电器又称高压测电器，,10,kV,高压验电器由金属钩、氖管、氖管窗、固紧螺钉、护环和握柄组成。,第二单元 维修电工基本技能,验电器使用前，应在已知带电体上测试，证明验电器确实良好方可使用。,使用时，应使高压验电器逐渐靠近被测物体，直到氖管发亮；只有在氖管不发亮时，人体才可以与被测物体试接触。,室外使用高压验电器时，必须在气候条件良好的情况才能使用。在雨、雪、雾天气及湿度较大的情况下，不宜使用。,高压验电器测试时，必须戴上符合要求的绝缘手套；不可一个人单独测试，身旁必须有人监护；测 试时，要防止发生相间或 相对地短路事故；人体与带电体应保持足够的安全距离，,10 kV,高 压的安全距离为,0.7 m,以上。,第二单元 维修电工基本技能,二、旋具,螺钉旋具又称为旋凿或起子，它是紧固或拆卸螺钉的工具。螺钉旋具的种类有很多，按头部形状可分为一字型和十字型。,一字型螺钉旋具,十字型螺钉旋具,（,1,）大螺钉旋具的使用,大螺钉旋具一般用来紧固较大的螺钉。,（,2,）小螺钉旋具的使用,小螺钉旋具一般用来紧固电气装置接线桩头上的小螺钉。,电工不可使用金属杆直通的旋具，否则容易造成触电事故。,使用旋具紧固和拆卸带电的螺钉时，手不得触及旋具的金属杆，以免发生触电事故。,为了避免旋具的金属杆触及邻近带电体，应在金属杆上套上绝缘套管。,使用较长的旋具时，可用右手压紧并旋转手柄，左手握住旋具中间部分，以使旋具刀口不致滑脱。此时，左手不得放在螺钉的周围，以免旋具刀口滑出时将手划伤。,第二单元 维修电工基本技能,三、钢丝钳,钢丝钳有铁柄和绝缘柄两种，绝缘柄为电工用钢丝钳，常用的规格有,150mm,、,175mm,和,200mm,三种。,第二单元 维修电工基本技能,第二单元 维修电工基本技能,使用前，必须检查绝缘柄的绝缘是否良好。,剪切带电导线时，不得用刀口同时剪切相线和零线，或同时剪切两根导线。,钳头不可代替锤子作为敲打工具使用。,四、尖嘴钳,尖嘴钳的头部尖细，适用于在狭小的空间操作。钳柄有铁柄和绝缘柄两种，绝缘柄的耐压为,500V,，主要用于切断细小的导线、金属丝；夹持小螺钉、垫圈及导线等元件；还能将导线端头弯曲成所需的各种形状。,第二单元 维修电工基本技能,五、断,线,钳,断,线,钳又称斜口钳，钳柄有铁柄、管柄和绝缘柄三种。其中电工用的带绝缘柄断线钳的外形如图所示，绝缘柄的耐压,500V,。断线钳主要用于剪断较粗的电线、金属丝及导线电缆。,第二单元 维修电工基本技能,六、剥线钳,剥,线钳是用来剥削小直径导线绝缘层的专用工具。它的绝缘手柄耐压为,500V,。,第二单元 维修电工基本技能,七、电工刀,电工刀是用来剖削电线线头、切割木台缺口、削制木榫的专用工具。使用时，应将刀口朝外剖。剖削导线绝缘层时，应使刀面与导线呈较小的锐角，以免割伤导线。,第二单元 维修电工基本技能,第三单元 维修电工基本技能,使用电工刀时应注意避免伤手，不得传递刀身未折进刀柄的电工刀。,电工刀用毕，,随时将刀身折进刀柄。,电工刀刀柄无绝缘保护，不能用于带电作业，以免触电。,八、活动扳手,活动扳手又称活络扳头，是用来紧固和起松螺母的一种专用工具。活动扳手由头部活动扳唇、呆,扳,唇、扳口、蜗轮和轴销等构成。蜗轮可调节扳口大小。,第二单元 维修电工基本技能,第二单元 维修电工基本技能,九,、,内六角扳手,内六角扳手结构简单、轻巧，和螺钉之间有六个面接触，使用时不容易造成损坏。常见的内六角扳手两端都可以被用于拧动,能拧动非常小的螺钉,包括紧定螺钉，还可用于拧动深孔中的螺钉,其驱动扭矩受扳手直径和长度的限制。,十,、喷灯,喷灯是一种利用喷射火焰对工件进行加热的工具，常用来焊接铅包电缆的铅包层、大截面铜导线连接处的搪锡以及其他连接表面的防氧化镀锡等。喷灯火焰温度可达,900,以上。,1.,喷灯的结构,第二单元 维修电工基本技能,2.,燃油喷灯的使用方法,加油预热喷火熄火,喷灯在加、放油及检修过程中，均应在熄火后进行。加油时应将油阀上螺栓先慢慢放松，待气体放尽后方,可,开盖加油。,煤油喷灯筒体内不得掺加汽油。,喷灯使用过程中应注意筒体的油量，一般不得少于筒体容积的,1/4,。,打气压力不应过高。打完气后，应将打气柄卡牢在泵盖上。,喷灯工作时应注意火焰与带电体之间的安全距离，距离,10k,以下带电体应大于,1.5m,；距离,10kV,以上带电体应大于,3m,。,3.,燃气喷灯的特点和使用方法,（,1,）燃气喷灯的特点,使用简单、安全、携带方便，不怕工作场所出现强风；,倒置或任何角度均可使用，不会熄火；其外壳采用,304,号不锈钢材质，质轻坚固，永不生锈；气瓶装卸快速、牢靠，不用时可卸下挂置，防止漏气，节省燃气。,（,2,）燃气喷灯的使用方法,1,）把气瓶斜放入底座圆槽内，以气瓶下压底座。,2,）压下底座后，气瓶靠紧握臂上之弧板，然后迅速放开气瓶，使气瓶嘴进入进气口。,3,）微开气阀，让微量燃气溢出，迅速点火。然后再开大火焰，约,20 s,后任何角度均可使用。,4,）停止使用时，关闭气阀确定火已熄灭。把气瓶移出进气口，并按规定挂置。,（,1,）燃料瓶与喷灯结合后，检查结合处有无漏气之异味或气声，也可浸入水中察看，若有漏气现象，切勿点火使用。,（,2,）清除喷火嘴的污垢可利用附于底座下的通针。,（,3,）喷灯用完后，应放尽气体，存放在不受潮的地方；不得用重物碰撞喷灯，使之出现裂纹；喷灯螺栓、螺母等有滑牙松动现象应及时更换，避免影响安全使用。,十、手电钻,手电钻是一种头部有钻头、内部装有单相整流子电动机、靠旋转钻孔的手持式电动工具。它有普通电钻和冲击钻两种。,普通电,钻,冲击钻,长期搁置不用的冲击钻，使用前必须使用,500V,兆欧表测定对地绝缘电阻，其阻值应不小于,0.5M,。,使用金属外壳冲击钻时，必须戴绝缘手套、穿绝缘鞋或 站在绝缘板上，以确保操作人员安全。,在钻孔过程中，应经常把钻头从钻孔中抽出，以便排除钻屑。,课题三 登高技能,1.,掌握使用梯子、踏脚板和脚扣的登高技能。,2.,掌握登高的安全知识。,3.,能够在规定时间内完成登杆操作，并在整个过程中都注意安全、规范。,一、梯子登高,电工常用的梯子有单梯和人字梯。,人字梯,竹梯,单梯通常用于室外作业，常用的规格有,13,挡、,15,挡、,17,挡、,19,挡、,21,挡和,25,挡；人字梯通常用于室内登高作,业,。,单梯上姿势站立,二、踏板登杆,踏板又叫蹬板，用来攀登电杆。踏板由板、绳索和挂钩等组成。板是采用质地坚韧的木材制作。绳索应采用,16mm,三股白棕绳，绳索两端结在踏板两头的扎结槽内，顶端装上挂钩。系结后绳长应操持操作者一人一手长。踏板和白棕绳均应能承受,300kg,质量，每半年应进行一次载荷试验。,基本操作步骤：使用前的检查登杆下杆整理现场。,踏板的使用方法,踏板的使用方法,1,使用前的检查,（,1,）踏板使用前，要检查踏板有无开裂和腐朽，绳索有无断股。,（,2,）踏板挂钩时必须正钩，切勿反钩，以免造成脱钩事故。,（,3,）登杆前，应先将踏板挂好，用人体作冲击载荷试验，检查踏板是否合格可靠，对腰带也用人体进行冲击载荷试验。,2,踏板登杆,（,1,）先把一只踏板挂钩在电杆上，高度以操作者能跨上为准，另一踏板把挂在肩上。右手握住挂钩端双根棕绳，并用大拇指顶住挂钩，左手握住左边贴近木板的单根棕绳，把右脚跨上踏板。,（,2,）然后用力使人体上升，待人体重心转到右脚，左手即向上扶住电杆。,（,3,）当人体上升到一定的高度时，松开右手并向上扶住电杆，使人体立直，将左肢绕过边单根棕绳踏入木板内。,（,4,）待人体站稳后，在电杆上方挂上另一只踏板，然后右手紧握上一只踏板的双根棕绳，并使大拇指顶住挂钩，左手握住左边贴近木板的单根棕绳，反左脚从下踏板左边的单根棕绳内退出，踏在正面下踏板上。接着将右脚跨上上踏板，手脚同时用力，使人体上升。,（,5,）当人体离开下面一只踏板时，需把下面一只踏板解下，此时左脚必须抵住电杆，以免人体摇晃不稳。以后重复上述各步骤进行攀登，直到所需高度。,3,踏板下杆技能,（,1,）人体站稳在一只踏板上（左脚绕过左边绳踏入木板内），把另一只踏板钩挂在下方电杆上。,（,2,）然后将左手握住上踏板的左端棕绳，同时左脚用力抵住电杆，以防踏板滑下和人体摇晃。,（,3,）双手紧握上踏板的两端棕绳，左脚抵住电杆不动，人体逐渐下降，双手也随人体下降而下移紧握棕绳的位置，直至贴近两端木板。,（,4,）此时人体向后仰开，同时右脚从上踏板退下，使人体不断下降，直至右脚踏到下踏板。,（,5,）把左脚从下踏板两根棕绳内抽出，人体贴进电杆站稳，左脚下移并绕过左边棕绳踏到下踏板上。以后步骤重复进行，直至操作者着地为止。,（,6,）着地后，松开挂钩，整理绳索。,三、脚扣登杆,登高脚扣又叫铁脚，也是攀登电杆的工具。脚扣分木杆脚扣和水泥杆脚扣两种，木杆脚扣的扣环上有铁齿，水泥杆脚扣上裹有橡胶，以防打滑。脚扣攀登速度较快，容易掌握登杆方法，但在杆上作业时没有踏板灵活舒适，易于疲劳，故适用地杆上短时作业。,（,1,）登杆前对脚扣进行人体载荷冲击试验，试验时先登一步电杆，然后使整个人体质量以,冲击,的速度加在一只脚扣上，若无问题再换一只脚扣作冲击试验。当试验证明两只脚扣都完好时，才能进行登杆作业。,（,2,）左脚向上跨扣，左手应同向上扶住电杆；接着右脚向上跨扣，右手应同时向上扶住电杆，两只脚扣应按图示方法定位。以后步骤重复进行，直至所需高度。,（,3,）下杆时要手脚配合向下移动身体，动作与登杆时相反。,使用前，必须仔细检查脚扣有无断裂、腐朽现象。脚扣皮带是否牢固可靠，脚扣皮带若损坏，不得用绳子或电线代替。,一定要按电杆的规格大小选择合适的脚扣，水泥杆脚扣可用于木杆，但木杆脚扣不可用于水泥杆。,雨天或冰雪天不宜用脚扣登水泥杆。,上、下杆的每一步都必须使脚扣环完全套入，并可靠地扣住电杆，才能移动身体，否则会造成事故。,四、腰带、保险绳和腰绳的使用,腰带用来系挂保险绳，在使用时应系结在臀部上部，不应系在腰间。保险绳用来防止万一失足人体下落时坠地摔伤，一端要可靠地系结在腰带上，另一端用保险钩钩在横担或包箍上。使用时将腰绳系在电杆横担或抱箍下方，防止腰绳窜出电杆顶端，造成工伤。,腰带、保险绳及腰绳的使用方法,课题四 导线连接与绝缘恢复,1.,能熟练完成导线的剖削操作。,2.,能熟练完成导线的连接操作。,3.,能熟练完成恢复导线绝缘的操作。,一、导线绝缘层的剖削,1,塑料硬线绝缘层的剖削,塑料硬线绝缘层可用钢丝钳进行剥离，也可用剥线钳或电工刀进行剖削。,（,1,）芯线截面积,4mm,2,及其以下的塑料硬线，一般可用钢丝钳进行剖削。,1,）用左手捏导线，根据线头所需长短用钢丝钳口切割绝缘层，但不可切入线芯。,2,）然后用手握住钢丝钳头关用力向外勒出塑料绝缘层。,3,）剖削出的芯线应保持完整无损，如损伤较大应重新剖削。,（,2,）芯线截面积大于,4 mm,2,的塑料导线，可用电工刀来剖削绝缘层。,根据所需的长度用电工刀以倾斜,45,角切入塑料层,刀面与芯径保持,25,角左右，用力向线端推削，但不可切入芯线，削去上面一层塑料绝缘层,。,将下面塑料绝缘层向后扳翻，最后用电工刀齐根切去,。,2,塑料软线绝缘层的剖削,塑料软线绝缘层只能用剥线钳或钢丝钳剖削，不可用电工刀剖削，其剖削方法同塑料硬线绝缘层的剖削。,3,塑料护套线绝缘层的剖削,塑料护套线的绝缘层必须用电工刀来剖削，剖削方法,如下：,按所需长度用刀尖对准芯线缝隙划开护套层,向后扳翻护套，用刀齐根切去，在距离护套层,5,10mm,处，用电工刀以倾斜,45,角切入绝缘层。其他剖削方法同塑料硬线绝缘层的剖削,。,4,橡皮线绝缘层的剖削,橡皮线绝缘层外面有一层柔软的纤维保护层，其剖削方法如下：,（,1,）先把橡皮线纺织保护层用电工刀尖划开，下一步与剖削护套线的护套层方法类同。,（,2,）然后用剖削塑料线绝缘层相同的方法剖去橡胶层。,（,3,）最后将松散的棉纱层集中到根部，用电工刀切去。,5,花线绝缘层的剖削,（,1,）在所需长度处用电工刀在棉纱纺织物保护层四周切割一圈后拉去。,（,2,）距棉纱纺织物保护层末端,10mm,处，用钢丝钳刀口切割橡胶绝缘层，不能损伤芯线。然后右手握住钳头，在,用,手把花线用力抽拉。,（,3,）最后把包裹芯线的棉纱层松散开来，用电工刀割去。,将棉纱层散开,割断棉纱,二、铜芯导线的连接,当导线不够长或要分接支路时，就要进行导线与导线的连接。常用导线的线芯有单股、,7,股和,11,股等多种，连接方法随芯线的股数不同而异。,1,单股铜芯线的直线连接,剖削绝缘把两线头的芯线在形相交扳直两线头缠绕线头钳平线头末端,绝缘剖削长度为芯线直径的,70,倍左右，去掉氧化层；把两线头的芯线在形相交，互相绞接,2,3,圈,。,然后扳直两线头,将每个线头在芯线上紧贴并缠绕,6,圈，用钢丝钳切,除,余下的芯线，并钳平芯线末端,2,单股铜芯线的,T,形分支连接,剖削绝缘把两线头十字相交缠绕线头钳平线头末端,将分支芯线的线头与干芯线十字相交，使支路芯线根部留出约,3,5mm,，然后按顺时针方向缠绕支路芯线，缠绕,6,8,圈后，用钢丝钳切去余下的芯线，并钳平芯线末端,。,较小截面积芯线环绕成结状，然后再把支路芯线头抽紧扳直，紧密地缠绕,6,8,圈后，剪去多余芯线，钳平切口毛刺,。,3,7,股铜芯导线的直线连接,剖削绝缘散开芯线对叉伞形芯线头分组缠绕线头钳平线头末端,绝缘剖削长度应为导线的,21,倍左右。然后把剖去绝缘层的芯线散开并拉直，把靠近根部的,1/3,线段的芯线绞紧，然后把余下的,2/3,芯线头，分散伞形，并把每根芯线拉直,。,把两个伞形芯线头隔根对叉，并拉平两端芯线,。,把一端,7,股芯线按,2,、,2,、,3,根分成三组，接着把第一组,2,根芯线扳起，垂直于芯线并按顺时针方向缠绕,。,缠绕,2,圈后，余下的芯线向右扳直，再把下边第二组的,2,根芯线向上扳直，也按顺时针方向紧紧压着前,2,根扳直的芯线缠绕,。,缠绕,2,圈后，也将余下的芯线向右扳直，再把下边第三组的,3,根芯线向上扳直，也按顺时针方向紧紧压着前,4,根扳直的芯线缠绕,。,缠,3,圈后，切去每组多余的芯线，钳平线端。用同样的方法再缠绕另一端芯线,。,4,7,股铜芯导线的分支连接,剖削绝缘绞紧并把支线成排插入缝隙缠绕线头钳平线头末端,把分支芯线散开钳直，线端剖开长度为,l,，接着把近绝缘层,l,/8,的芯线绞紧，把分支线头的,7,l,/8,的芯线分成两组，一组,4,根；另一组,3,根，并排齐。然后用旋凿把干线芯线撬分成两组，再把支线成排插入缝隙间,。,把插入缝隙间的,7,根线头分成两组，一组,3,根，另一组,4,根，分别按顺时针方向和逆时针方向缠绕,3,4,圈,。,钳平线端,5,铜芯导线接头处的锡焊,（,1,）电烙铁锡焊,10 mm,2,及其以下的铜芯导线接头，可使用,150W,电烙铁进行锡焊。锡焊前，接头上均须涂一层无酸焊锡膏，待烙铁烧热后，即可锡焊。,（,2,）浇焊,16 mm,2,及其以上铜芯导线接头，应用浇焊法。,三、铝芯导线的连接,1,螺钉压接法连接,螺钉压接法连接适用于负荷较小的单股铝芯导线的连接。,剖削绝缘缠绕线头固定后旋紧螺钉加装盒盖,螺钉压接法,去氧化膜 直路连接 分路连接,如果连接处是在插座或熔断器附近，则不必用瓷接头，可用插座或熔断器上的接线桩进行连接。,用插座或熔断器上的接线桩进行连接,2,压接管压接法连接,压接管压接法连接适用于较大负荷的多根铝芯导线的直线连接。手动冷挤压和压接管（又称钳接管）。,选择压接管清除铝氧化层将导线穿入压接管压接,1.,液压手动压接钳,2.,压接管,3.,穿压接管,4.,进行压接,5.,压接后的铝芯线,四、线头与接线桩的连接,1,线头与针孔式接线桩头的连接,在针孔式接线桩头上接线时，如果单股芯线接线桩插线孔大小为宜，只要把芯线插入针孔，旋紧螺钉即可。如果单股芯线较细，则要把芯线双根，插入针孔。如果是多根细丝的软线芯线，必须先绞紧，再插入针孔，切不可有细丝露在外面，以免发生短路事故。,铝芯与接线耳压接,2,线头与螺钉平压式接线桩头的连接,线头与螺钉平压式接线桩头连接时，如果是较小截面单股芯线，则必须把线头变羊眼圈，羊眼圈弯曲的方向应与螺钉拧紧的方向一致。较大截面单股芯线与螺钉平压式接线桩头连接时，线头须装上接头（接线耳），由接线耳与接线桩连接。,五、导线绝缘层的恢复,导线绝缘层破损后必须恢复绝缘，导线连接后，也须恢复绝缘。恢复后的绝缘强度不应低于原来的绝缘层。通常用黄蜡带、涤纶薄膜带和黑胶布作为恢复绝缘层的材料，黄蜡带和黑胶布一般宽为,20mm,较适中，包扎也方便。,包扎层黄蜡带后，将黑胶面接在黄蜡带的尾端，按另一斜叠方向包扎,1,层黑胶布，每圈也压叠带宽,1/2,。,在,380 V,线路上恢复导线绝缘时，必须包扎,12,层黄蜡带，然后再包,1,层黑胶布。在,220 V,线路上恢复导线绝缘时，先包扎,12,层黄蜡带，然后再包,1,层黑胶布，或者只包,2,层黑胶布。绝缘带包扎时，各包层之间应紧密相接，不能稀疏，更不能露出芯线。存放绝缘带时，不可放在温度很高的地方，也不可被油类浸入沾污。,1.,掌握电工材料的分类和性能。,2.,能正确识别并选用常用电线电缆。,课题五 常见电工材料及其选用,一、绝缘材料,绝缘材料又名电介质，其电阻率常大于,10,9,cm,。绝缘材料的主要作用是用来隔离不同电位的导体或导体与地之间的电流，使电流仅沿导体流通。,1,绝缘材料的性能、种类及型号,（,1,）绝缘材料的主要性能,1,）击穿强度 绝缘材料在高于某一数值的电场强度的作用下，会被损坏而失去绝缘性能，这种现象称为击穿。绝缘材料击穿时的电场强度，称为击穿强度，单位为,kV/mm,。,2,）绝缘电阻 绝缘材料的电阻率虽然很高，但在一定的电压作用下，只有极其微弱的电流通过，这个电流称为“泄漏电流”。,3,）耐热性 耐热性是指绝缘材料及其制品承受高温而不致损坏的能力。,4,）机械强度 根据各种绝缘材料的具体要求，相应规定抗张、抗压、抗弯、抗剪、抗撕、抗冲击等各项强度指标。,（,2,）绝缘材料的分类,常用的绝缘材料一般分为气体绝缘材料、液体绝缘材料和固体绝缘材料三种。,2,常用绝缘材料,绝缘漆、电工层压制品、压塑料、云母制品、薄膜和复合薄膜材料。,二、导电材料,1,导电材料的分类,电气设备用电线电缆的使用范围广、品种多。按产品的使用特点分为通用电线电缆、电机电器用电线电缆、仪器仪表用电线电缆、地质勘探和采掘用电线电缆、交通运输用电线电缆、信号控制电线电缆和直流高压软电缆,7,类。,2,常用导电材料,电气设备用电线电缆由导电线芯、绝缘层和护层所组成。常见的导电材料如下：,（,1,）,B,系列橡皮、塑料电线,（,2,）,R,系列橡皮、塑料软线,（,3,）,Y,系列通用橡套电缆,三、电热材料,电热材料是用来制造各种电阻加热设备中的发热元件，作为电阻接到电路中，把电能转变为热能，使加热设备的温度升高。对电热材料的基本要求是电阻率高，加工性能好，在高温时具有足够的机械强度和良好的抗氧化能力。常用的电热材料是镍铬合金和铁铬铝合金。,四、电工导电材料的选用原则和方法,1,导线的正确选用,（,1,）导线线芯材料的选择,（,2,）导线截面的选择,1,）根据导线发热条件选择导线截面,2,）根据线路的机械强度选择导线截面,3,）根据电压损失条件选择导线截面,根据以上条件选择导线截面的结果，在同样负载条件下可能得出不同截面的数据。此时，应选择其中最大的截面。,导线截面还要与线路中装设的熔断器相适应。,2,熔丝的选择,常用的熔丝是铅锡合金丝，它的特点是熔点低。熔丝是低压熔断器最主要的零件。将熔丝串联在线路中，当电流超过允许值时，熔丝首先被熔断而切断电源。因此起保护其他电气设备的作用。,正确、合理地选择熔丝，对保证线路和电气设备的安全运行关系很大。,选择熔体时系数的控制：,若电动机是空载或轻载启动的，则系数取小一些；反之则取大一些。在个别情况下，系数取,2.5,倍后不能满足电动机启动要求时，还可以适当放大，但不能超过,3,倍。对于用补偿器启动的交流电动机，系数取,1.52,倍。,1.,能正确使用万用表完成测量工作，并能对其进行维护、保养。,2.,能正确使用兆欧表完成测量工作，并能对其进行维护、保养。,3.,能使用钳形表测量电流，并能对其进行维护、保养。,4.,了解直流单臂电桥的原理，会用直流单臂电桥测量电阻，并能对其进行维护、保养。,课题六 常用便携式仪表的使用,一、万用表的使用,1,万用表的结构和原理,万用表主要由测量机构、测量线路、转换开关三部分组成。,万用表的基本工作原理主要是建立在欧姆定律和电阻串并联规律的基础之上。,2,万用表的正确使用方法,使用之前要调零要正确接线选择测量挡位读数要正确维护保养,二、兆欧表的选择、使用及维护,兆欧表俗称“摇表”，它主要由磁电系比率表、手摇直流发电机、测量线路三大部分组成。其用途是测量电气设备的绝缘电阻。磁电系比率表的特点是，其指针的偏转角与通过两动圈电流的比率有关，而与电流的大小无关。,正确选择兆欧表正确接线使用兆欧表前的检查测量绝缘电阻记录测量结果,三、钳形电流表的使用与维护,钳形电流表的最大优点是能在不停电的情况下测量电流。钳形电流表根据其结构及用途分为互感器式和电磁系两种。,常用的是互感器式钳形电流表，它由电流互感器和整流系仪表组成。它只能测量交流电流。,检查钳形表选择合适的量程测量电流记录测量结果维护保养,四、直流单臂电桥的使用与维护,1,直流单臂电桥的原理和结构,（,1,）直流单臂电桥的原理 又称惠斯登电桥，是一种专门用来测量,1,以上直流电阻的较精密的仪器。,Rx,、,R2,、,R3,、,R4,分别组成电桥的四个臂。,当接通按钮开关,SB,后，调节标准电阻,R,2,、,R,3,、,R,4,，使检流计,P,的指示为零，即,I,P,0,，这种状态称为电桥的平衡状态。,电桥平衡的条件说明，电桥相对臂电阻的乘积相等时，检流计中的电流,I,P,0,。,2,直流单臂电桥的使用,检查直流单臂电桥调整检流计零位估测被测电阻值选择适当的比例臂测试维护保养,课题七 接地装置的安装与检修,1.,掌握接地装置的技术要求。,2.,掌握接地装置的安装技能。,3.,掌握接地装置的维修技能。,4.,能按要求制作和安装简单的接地装置。,一、接地和接零的概念,1,接地,出于不同的目的，将电气装置中某一部位经接地线或接地体与大地作良好的电气连接称为接地。根据接地的功能不同，接地可分为工作接地、保护接地、雷电保护接地以及防静电接地。,2,接零,为保护人身安全在低压电网中中性点接地的系统中，将电气设备的外壳与大地相接，称为保护接零。,为防止保护接零系统中的零线断裂所造成的危害，将零线的每一重要分支线路上都进行一次可靠接地的方式，称为重复接地。,二、接地装置的分类和技术要求,1.,接地装置的分类,接地装置是由接地体和接地连线两部分组成。,2.,接地装置的技术要求,接地装置的技术要求主要指接地电阻的要求：避雷针和避雷线单独使用时的接地电阻小于,10,；配电变压器低压侧中性点接地电阻应在,0.5,10,之间；保护接地的接地电阻应不大于,4,。多个设备采用一副接地装置，接地电阻应以要求最高的为准。,接地装置的安全要求：,可靠的电气连接。,足够的机械强度、导电能力和热稳定性。,良好的防腐蚀性。,三、接地体的安装,1,人工接地体的制作,人工接地体一般都是用钢制成，其规格如下：角钢的厚度应不小于,4mm,；钢管管壁厚度不小于,3.5mm,；圆钢直径不小于,8mm,；扁钢厚度不小于,4mm,，其截面积不小于,48mm,。材料不应有严重锈蚀，弯曲的材料必须矫直后方可使用。,2.,人工接地安装方法,（,1,）垂直安装方法,1,）垂直安装接地体的制作方法 垂直安装接地体通常用角钢或钢管制成。长度一般在,2,3m,之间，但不能小于,2m,，下端要加工成尖形。用角钢制作的，尖点应在角钢的钢脊上，先钻好螺钉孔。,2,）安装方法,采用打桩法将接地体打入地下，接地体应与地面垂直，不可歪斜。打入地面的有效深度应不小于,2m,。多极接地或接地网的接地体与接地体之间在地下应保持,2.5m,以上的直线距离。,垂直安装接地体的方法,角钢接地体,钢管接地体,用锤子敲打角钢时，应敲打角钢的角脊处。,若是钢管，则锤击力应集中尖端的切点位置；否则不但打入困难，且不易打直，还会造成接地体与土壤产生缝隙，增加接触电阻。,接地体打入地面后，应在其四周填土夯实。,（,2,）水平安装方法,水平安装接地体，一般只适用于土层浅薄的地方，接地体通常用扁钢或圆钢制成。一端弯成向上直角，便于连接；如果接地线采用螺钉压接，应先钻好螺钉孔。,安装采用挖沟填埋法，接地体应埋入地面,0.6m,以下的土壤中。如果是多极接地或接地网，接地体之间应相隔,2.5m,以上的直线距离。,1,接地支线,2,接地干线,3,接地体,在土壤电阻率不太高的地层，要增加接地体的个数。,在土壤电阻率较高的地层，可在每支接地体周围,0.5 m,以下、,1.2 m,以上的地层中填放化学填料。,在土壤电阻率很高的地层，应采用挖坑换土的方法。,四、接地线的安装,接地线是指接地干线和接地支线的总称，若只有一副接地装置，不存在接地支线时，则是指接地体与设备接地点间的连接线。,接地干线是接地体之间的连接导线，或是指一端连接接地体，另一端连接各接地支线的连接线。,接地支线是接地干线与设备接地点的连接线。,1,接地干线的安装,（,1,）接地干线与接地体的连接处要加镶块。尽可能采用电焊焊接，无条件电焊焊接时，也允许用螺钉压接。连接处的接触面必须经过镀锌或镀锡的防锈处理，压接螺钉一般采用,M12,M16mm,的镀锌螺钉。安装时，接触面要保持平整、严密，不可有缝隙；螺钉要拧紧，在有振动的场所，螺钉上应加弹簧垫圈。,（,2,）多极接地和接地网格接地体之间连接干线，如果需要提供接地线就应安装在地沟中，沟上应覆有沟盖，且应与地面平齐。若接地连接干线采用扁钢时，安装前应在扁钢宽面上预先钻好接线用的通孔，并在连接处镀锡。如不需要提供接地线，则应埋入地下,300mm,左右，并在地面标地干线的走向和连接点的位置，便于检查修理。埋入地下的连接点，尽量采用电焊焊接。,（,3,）公用配电变压器的接地干线与接地体的连接点，埋入地下,100,200mm,。在接地线引出地面,2,2.5m,处断开，再用螺钉重新压接接牢。,示意图,下断开点,（,4,）接地干线明设时，除连接处外，均应涂黑色标明。在穿越墙壁或楼板时应空管加以保护。在可能受到机械力而使之损坏的地方，应加防护罩保护。敷设室内接地干线采用扁钢时，可用支持卡子沿墙敷设，它与地面的距离约,200mm,，与墙的距离约,15mm,。,（,5,）用扁钢或圆钢做接地干线需要接长时，必须采用电焊焊接，焊接处扁钢搭头长为其宽的,2,倍；圆钢搭头长为其直径的,6,倍。,（,6,）接地干线也可以处用环境中已有的金属构件和设施，如吊车、行车轨道、大型机床床身、金属屋架、电梯竖井架、电缆的金属外皮和各种无可燃、可爆物质的金属管道（不包括明线管道）等。,利用这些金属体作为接地线时，应注意它们必须具有良好的导电连续性。因此，必须在管子的连接处或金属构架的连接处做过渡性的电连接。,1,接地线,2,金属包箍,3,跨接导线,4,金属管道,2,接地支线的安装,接地支线的安装应遵守如下规定：,（,1,）每一台设备的接地点必须用一根接地支线与接地干线单独连接。不允许用一根接地支线把几台设备的接地点串联起来；也不允许将几根接地支线并接在接地干线上的一个连接点上。,（,2,）在室内容易被人体触及的地方，接地支线要采用多股绝缘线。在连接处必须恢复绝缘层。,（,3,）接地支线与接地干线或与设备接地点的连接，其线头要用接线耳，采用螺钉压接。在有振动的场所，螺钉上要加弹簧垫圈。,（,4,）固定敷,设,的接地支线需接长时，连接处必须正规，铜芯线连接处要锡焊加固。,（,5,）在电动机保护接地中，可利用电动机与控制开关之间的导线保护钢管作为控制开关外壳的接地线。,（,6,）接地支线的每个连接处，都应置于明显部位，便于检修。,五,、接地电阻的测量,ZC,-,8,型接地电阻摇表及其附件,测试前的准备正确接线调节好粗调旋钮测试正确读数,（,1,）拆开接地干线与接地体的连接点，或拆开接地干线上所有接地支线的连接点。,（,2,）将一支测量接地棒插在离接地体,40m,远的地下；另一支测量接地棒插在离接地体,20m,远的地下，两个接地棒均垂直插入地面深,400mm,。,（,3,）将摇表放置在接地体附近平整的地方后接线。最短的连接线连接表上接线桩,E,和接地体；最长的一根连接线连接表上接线桩,O,和,40m,处的接地棒；较短的一根连接线连接表上接线桩,PP,和,20m,远的接地棒。,（,4,）根据被测接地体接地电阻要求，调节好粗调旋钮（表上有三挡可调）。,（,5,）以,120r/min,的转速均匀摇动手柄，当表头指针偏离中心时，边摇边调节细调拨盘，直到表针居中为止。,（,6,）以细调拨盘的位置读数乘以粗调定位的倍数，其结果就是被测接地体接地电阻的阻值。例如，细调拨盘的读数是,0.35,，粗调定位倍数是,10,，则被测得的接地电阻是,3.5,。,2.,常见故障的排除方法,连接点松散或脱落,(2),遗漏接地或接错位置,(3),接地线局部的电阻增大,(4),接地线的截面积过小,(5),接地体的散流电阻增大,
