日立多联机控制系统介绍-安装调试-(1).ppt

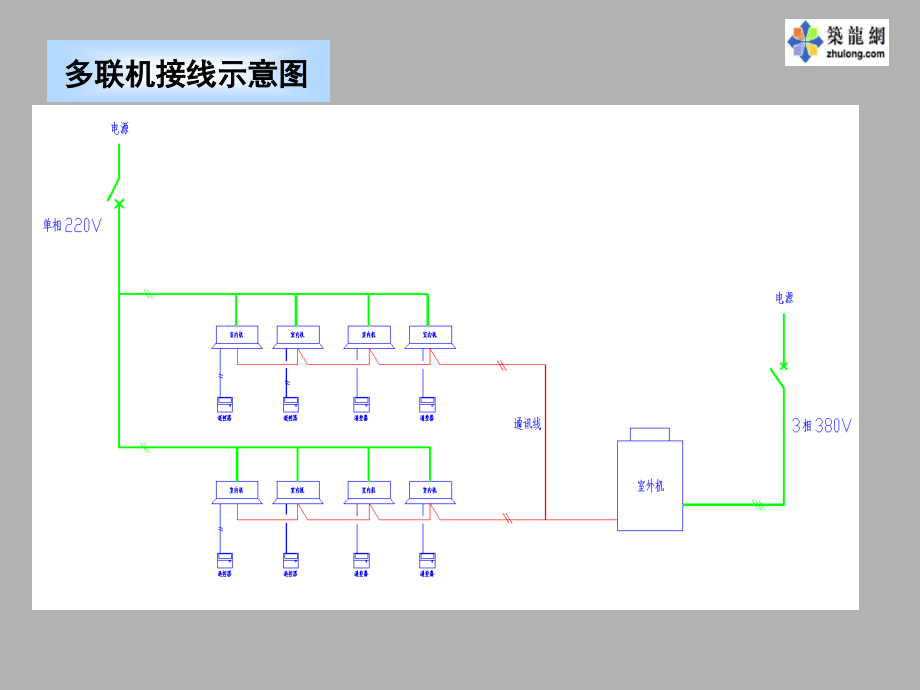

单击此处编辑母版标,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,控 制 系 统 介 绍,多联机接线示意图,多种不同的控制器供选择,有线遥控器,中央控制器,无线遥控器,7,日定时控制器,PC-P1H1Q,PSC-5S,Q,PC-LH,6Q,PSC-5T,PC-P1H1Q,有线遥控器,基本功能,:,开机,/,关机,运行模式,（制冷,/,制热,/,除湿,/,通风,/,自动,）,风速,(,高风、中风、低风,),导风板角度设定,温度设定,（制冷：,19,30,，制热：,17,30,）,定时器设定,（,0.5-72,小时,),操作锁定,（模式、风速、温度、导风板角度）,PC-P1H1Q,大尺寸液晶显示操作状态,有线遥控器,1,、点检功能,点检模式,1,可以检测到室内外机的实时参数，如：传感器的温度、系统压,力、压缩机的运转频率等参数值,点检模式,2,可以检测到发生故障时刻的运转参数,2,、检测功能,室内机和室外机,PCB,板检测,该功能用于室内机和室外机的,PCB,板的功能检测,有线遥控器的自检,该功能用于有线遥控器自身的按键、液晶显示、通讯电路的检测,PC-P1H1Q,有线遥控器其他功能,:,3,、有线遥控器的服务模式设定,功能选择设定（,01,）,输入输出设定（,02,）,PC-P1H1Q,有线遥控器其他功能,:,PC-P1HQ,的特殊功能现场设定模式,01,C5,增速设定,在房顶高度超高时可以采用该功能，提高风扇的,转速以提高送风距离,PC-P1HQ,的特殊功能现场设定模式,01,电源开,/,关,（来电自启动）,d1,电源开,/,关,1,空调的开,/,关由电源开,/,关控制。在停电时关机，上电后自动启动空调,d3,电源开,/,关,2,该功能用来在断电超过,2,秒，电源恢复后自动开启空调。,在断电,2,秒内，在同样的运转模式和操作模式下，空调自动启动。,（断电超过,2,秒时，压缩机在延时,3,分钟后重新启动运行）,PC-P1HQ,的特殊功能现场设定模式,01,C8,遥控器温控,在设置“,01”,或“,02”,时，由于遥控器温控器失效导致检测到的温度异常时，自动改变为回风口温控器控制的设置,该功能用来通过遥控器内置温控器取代回风口温控器控制室内机。,使用时可以设置,“,01,”,或,“,02,”,。,01,：将室内机回风口温控器切换为遥控器温控,02,：采用回风口温控器与遥控器温控器的平均值进行控制,特点,:,可以同时,控制多达,16,台室内机,信号线长达,500,米,1,台或小于,16,台的,1,组室内机可用一主一副两只有线遥控器控制,(,主副自动设定,),PC-P1H1Q,有线遥控器,有线遥控器的电源：,DC 12V,有线遥控器的接线,Wireless Remote Control Switch,无线遥控器,无线遥控器,功能,:,可以方便地实现开关机、运转模式、风向风量的设定以及,24,小时定时运转,一个无线遥控器可以,控制,16,台室内机,室内机可以同时用有线遥控器和无线遥控器进行控制,最大送信距离约为,5m,无线遥控器,信号接收器适用的室内机机型,无线遥控接收器,PC-RLH8,四面出风嵌入式,PC-RLH9,两面出风嵌入式,PC-RLH11,天花板内置风管式,PC-RLH8,安装位置,PC-RLH9,安装位置,信号接收器的设置,Central Station(PSC-5SQ),中央控制器,中央控制器,(,控制,128,台,室内机、,16,台室外机,),最多,16,组,(,单独控制,),1.,开机,/,关机,设定,2.,温度设定,3.,运行模式设定,4.,导风板角度设定,5.,故障报警,6.,遥控器屏蔽,Central Station(PSC-5SQ),每组最多,16,台,(,同时控制,),一个,H-LINK,系统可以连接,8,台中央控制器,组的概念,什么是组？,1,、单独的室内机（不连接有线遥控器或无线遥控器）为一组,问：如果一台室内机由一主一副两个有线遥控器同时控制，是几组？,2,、小于等于,16,台室内机由一个有线遥控器或一个无线遥控器控制时为一组,室内机组,遥控器组,组的概念,5,组,遥控器组,遥控器组,遥控器组,遥控器组,遥控器组,组的概念,5,组,遥控器组,遥控器组,室内机组,室内机组,室内机组,组的概念,2,组,遥控器组,遥控器组,组的概念,1,组,遥控器组,Central Station(PSC-5SQ),不使用遥控器,中央控制 器,主动机,从动机,从动机,主动机,主动机,主动机,中央控制器的电源：,AC 220V,中央控制器的接线,7 Day Timer(PSC-5T),7,日定时控制器,7 Day Timer(PSC-5T),可以为空调机组设定长达一周的定时运转,每天可设置,3,次开机,/,关机运转,可以与中央控制器或有线遥控器相连接进行定日程控制,（,与中央控制器配合最多可以为,16,个室内机组定时,）,可以设定假日,基本功能,7 Day Timer(PSC-5T),16,组,7,日定时器,中央控制器,组,.1,组,.2,组,.3,与中央控制器配合使用,一个七日定时器只能控制一个中央控制器,七日定时器与中央控制器的接线方式,先进的中央控制系统远程信息监控系统,最多,16,台室外机可以连接到,1,个,USB HARC,接口上，最多,8,个,HARC,接至计算机,第六代,CS-NET,第六代,CS-NET空调管理系统,简介,:,利用一台普通电脑加上,8,个,HARC-40,即可实现对多达,1024,台室内机的集中管理和控制,可以按需求把所有室内机分成最多,128,个控制组,(,一个控制组内,的室内机数量没有限制,),和,64,个复合控制组,(,一个复合控制组内,的控制机组数量没有限制,),每个机组可以按照设定日程,设定的运转条件进行自动运转,操作界面简单、明了、易用,通过安装相应软件可以实现空调电力比例分摊,室内机的分组管理,室内机的分组管理,CS-NET空调管理系统,控制菜单界面,CS-NET空调管理系统,运行条件设定界面,CS-NET空调管理系统,定时条件设定界面,CS-NET空调管理系统,控制设定界面,CS-NET空调管理系统,监控界面,H-LINK,系统,用控制线把制冷剂系统的室外机和室内机连接起来形成的通讯系统，日立称为,H-LINK,系统。,H-LINK,系统特点,H-LINK,接线方式,1,H-LINK,接线方式,2,H-LINK,接线方式,3,不,提倡的接线方式,H-LINK,错误的接线方式,注意：,H-LINK,系统中不允许通讯线接成闭环状,系统地址的设定方法,终端电阻的设定方法,20HP,与,30HP,的主要区别,（,1,）连接室内机台数,16,台,32,台,室内机台数,16,台以内（包括,16,台）,室内机台数为,17,台,32,台时,室内机,DSW5,循环系统,室内机地址设定,RSW,控制系统总结,
