电气安全工程复习知识点.doc

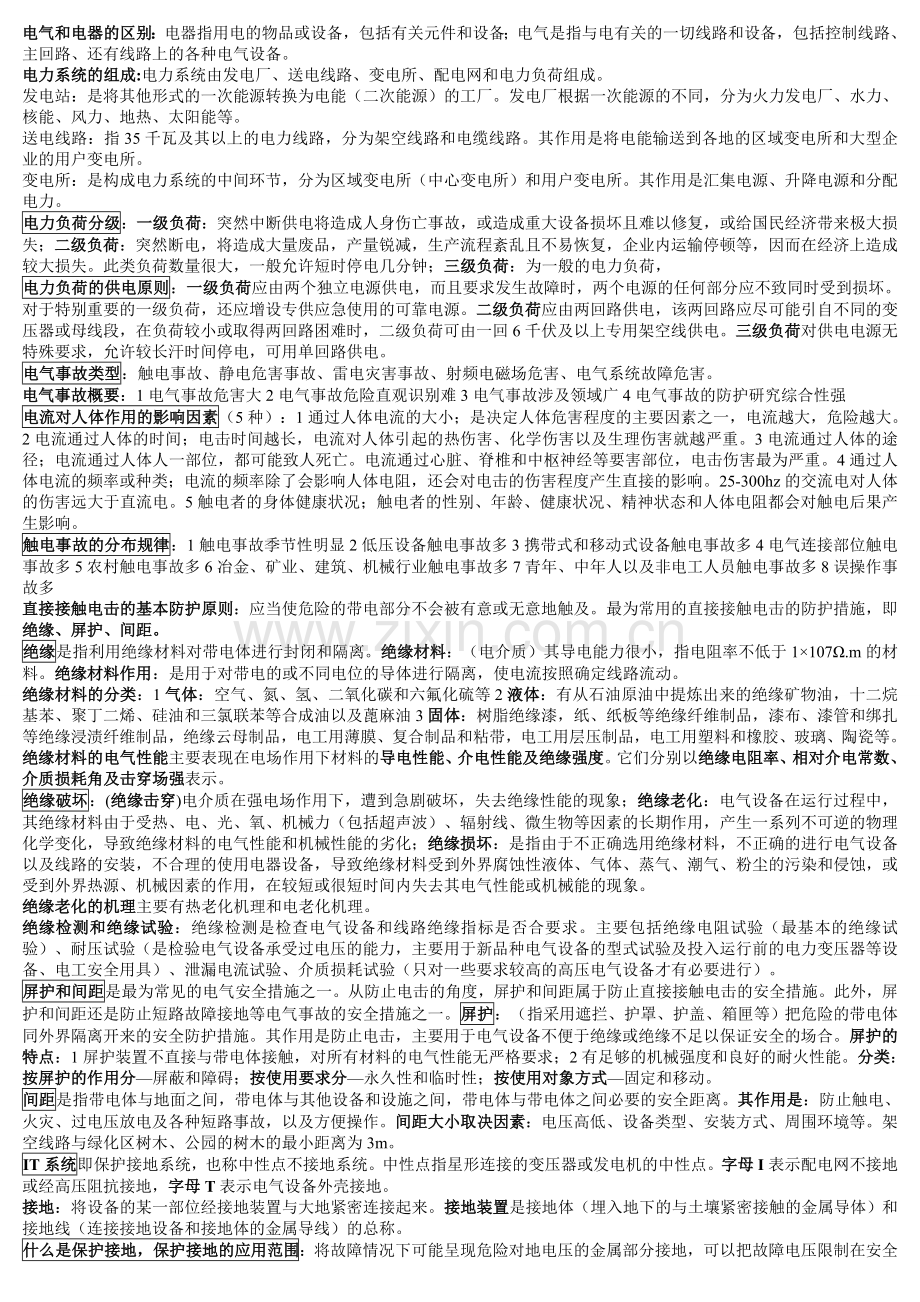

电气和电器的区别：电器指用电的物品或设备，包括有关元件和设备；电气是指与电有关的一切线路和设备，包括控制线路、主回路、还有线路上的各种电气设备。电力系统的组成:电力系统由发电厂、送电线路、变电所、配电网和电力负荷组成。发电站：是将其他形式的一次能源转换为电能（二次能源）的工厂。发电厂根据一次能源的不同，分为火力发电厂、水力、核能、风力、地热、太阳能等。送电线路：指35千瓦及其以上的电力线路，分为架空线路和电缆线路。其作用是将电能输送到各地的区域变电所和大型企业的用户变电所。变电所：是构成电力系统的中间环节，分为区域变电所（中心变电所）和用户变电所。其作用是汇集电源、升降电源和分配电力。电力负荷分级：一级负荷：突然中断供电将造成人身伤亡事故，或造成重大设备损坏且难以修复，或给国民经济带来极大损失；二级负荷：突然断电，将造成大量废品，产量锐减，生产流程紊乱且不易恢复，企业内运输停顿等，因而在经济上造成较大损失。此类负荷数量很大，一般允许短时停电几分钟；三级负荷：为一般的电力负荷，电力负荷的供电原则：一级负荷应由两个独立电源供电，而且要求发生故障时，两个电源的任何部分应不致同时受到损坏。对于特别重要的一级负荷，还应增设专供应急使用的可靠电源。二级负荷应由两回路供电，该两回路应尽可能引自不同的变压器或母线段，在负荷较小或取得两回路困难时，二级负荷可由一回6千伏及以上专用架空线供电。三级负荷对供电电源无特殊要求，允许较长汗时间停电，可用单回路供电。电气事故类型：触电事故、静电危害事故、雷电灾害事故、射频电磁场危害、电气系统故障危害。电气事故概要：1电气事故危害大2电气事故危险直观识别难3电气事故涉及领域广4电气事故的防护研究综合性强电流对人体作用的影响因素（5种）：1通过人体电流的大小；是决定人体危害程度的主要因素之一，电流越大，危险越大。2电流通过人体的时间；电击时间越长，电流对人体引起的热伤害、化学伤害以及生理伤害就越严重。3电流通过人体的途径；电流通过人体人一部位，都可能致人死亡。电流通过心脏、脊椎和中枢神经等要害部位，电击伤害最为严重。4通过人体电流的频率或种类；电流的频率除了会影响人体电阻，还会对电击的伤害程度产生直接的影响。25-300hz的交流电对人体的伤害远大于直流电。5触电者的身体健康状况；触电者的性别、年龄、健康状况、精神状态和人体电阻都会对触电后果产生影响。触电事故的分布规律：1触电事故季节性明显2低压设备触电事故多3携带式和移动式设备触电事故多4电气连接部位触电事故多5农村触电事故多6冶金、矿业、建筑、机械行业触电事故多7青年、中年人以及非电工人员触电事故多8误操作事故多直接接触电击的基本防护原则：应当使危险的带电部分不会被有意或无意地触及。最为常用的直接接触电击的防护措施，即绝缘、屏护、间距。绝缘是指利用绝缘材料对带电体进行封闭和隔离。绝缘材料：（电介质）其导电能力很小，指电阻率不低于1107.m的材料。绝缘材料作用：是用于对带电的或不同电位的导体进行隔离，使电流按照确定线路流动。绝缘材料的分类：1气体：空气、氮、氢、二氧化碳和六氟化硫等2液体：有从石油原油中提炼出来的绝缘矿物油，十二烷基苯、聚丁二烯、硅油和三氯联苯等合成油以及蓖麻油3固体：树脂绝缘漆，纸、纸板等绝缘纤维制品，漆布、漆管和绑扎等绝缘浸渍纤维制品，绝缘云母制品，电工用薄膜、复合制品和粘带，电工用层压制品，电工用塑料和橡胶、玻璃、陶瓷等。绝缘材料的电气性能主要表现在电场作用下材料的导电性能、介电性能及绝缘强度。它们分别以绝缘电阻率、相对介电常数、介质损耗角及击穿场强表示。绝缘破坏：(绝缘击穿)电介质在强电场作用下，遭到急剧破坏，失去绝缘性能的现象；绝缘老化：电气设备在运行过程中，其绝缘材料由于受热、电、光、氧、机械力（包括超声波）、辐射线、微生物等因素的长期作用，产生一系列不可逆的物理化学变化，导致绝缘材料的电气性能和机械性能的劣化；绝缘损坏：是指由于不正确选用绝缘材料，不正确的进行电气设备以及线路的安装，不合理的使用电器设备，导致绝缘材料受到外界腐蚀性液体、气体、蒸气、潮气、粉尘的污染和侵蚀，或受到外界热源、机械因素的作用，在较短或很短时间内失去其电气性能或机械能的现象。绝缘老化的机理主要有热老化机理和电老化机理。绝缘检测和绝缘试验：绝缘检测是检查电气设备和线路绝缘指标是否合要求。主要包括绝缘电阻试验（最基本的绝缘试验）、耐压试验（是检验电气设备承受过电压的能力，主要用于新品种电气设备的型式试验及投入运行前的电力变压器等设备、电工安全用具）、泄漏电流试验、介质损耗试验（只对一些要求较高的高压电气设备才有必要进行）。屏护和间距是最为常见的电气安全措施之一。从防止电击的角度，屏护和间距属于防止直接接触电击的安全措施。此外，屏护和间距还是防止短路故障接地等电气事故的安全措施之一。屏护：（指采用遮拦、护罩、护盖、箱匣等）把危险的带电体同外界隔离开来的安全防护措施。其作用是防止电击，主要用于电气设备不便于绝缘或绝缘不足以保证安全的场合。屏护的特点：1屏护装置不直接与带电体接触，对所有材料的电气性能无严格要求；2有足够的机械强度和良好的耐火性能。分类：按屏护的作用分屏蔽和障碍；按使用要求分永久性和临时性；按使用对象方式固定和移动。间距是指带电体与地面之间，带电体与其他设备和设施之间，带电体与带电体之间必要的安全距离。其作用是：防止触电、火灾、过电压放电及各种短路事故，以及方便操作。间距大小取决因素：电压高低、设备类型、安装方式、周围环境等。架空线路与绿化区树木、公园的树木的最小距离为3m。IT系统即保护接地系统，也称中性点不接地系统。中性点指星形连接的变压器或发电机的中性点。字母I表示配电网不接地或经高压阻抗接地，字母T表示电气设备外壳接地。接地：将设备的某一部位经接地装置与大地紧密连接起来。接地装置是接地体（埋入地下的与土壤紧密接触的金属导体）和接地线（连接接地设备和接地体的金属导线）的总称。什么是保护接地，保护接地的应用范围：将故障情况下可能呈现危险对地电压的金属部分接地，可以把故障电压限制在安全范围以内，这种做法称为保护接地。在不接地配电网中采用接地保护的配电防护系统，即IT系统保护接地适用于各种不接地配电网和电气设备的金属部分，包括：交流和直流不接地配电网，低电压和高电压不接地配电网。这类配电网中，凡由于绝缘损坏或其他原因而可能呈现危险电压的金属部分，除另有规定外均因接地。低压配电系统各接地方式（IT,TT,TN）,各字母的意义？（I,T,N,C,S）配电系统接地型式文字代号的意义第一个字母：表示电源系统的对地关系T中性点不接地I中性点不接地或经过阻抗接地第二个字母：表示电气设备外露可导电部分的对地关系T外露可导电部分直接接地，而与电源系统的任何接地地点无关。N-外露可导电部分与电源系统的接地点有直接电气连接第二个以后的字母：表示TN系统和保护导线的组合关系S保护零线和工作零线分开（PE线）（N线）C保护零线和工作零线合一（PEN线）TN系统类别TN-C 系统的干线部分保护零线是与工作零线完全共用的TN-S 系统的保护零线是与工作零线完全分开的TN-C-S 系统的干线部分的前一部分保护零线是与工作零线共用的自然接地体是用于其他目的，且与土壤保持紧密接触的金属导体。利用自然接地体的优点:节省钢材和施工费用，降低接地电阻和等化地面及设备间的电位。接地装置的连接必须保证设备至接地体之间导电的连续性。接地装置设计的原则:接地装置是安全装置，设计时首先应考虑的是接地电阻允许值、接触电动势和跨步电动势允许值、可靠的连接、足够的防腐蚀能力和热稳定性等安全要求；作为设计也必须考虑到节省投资和施工方便等经济原则。额定电压是保证设备正常运行并能够获得最佳经济效果的电压。电力系统的电压和频率是衡量电力系统电能质量的两个基本参数。企业高压配电有放射式、树干式、环式等三种基本接线方式。企业低压配电有放射式、树干式、环式等三种基本接线方式。根据能量转移论的观点，电气事故是由于电能非正常地作用于人体或系统所造成的。根据电能的不同作用形式，可将电气事故分为触电事故、静电危害事故、雷电灾害事故、电磁场危害和电气系统故障危害事故等。按照人体触及带电体的方式，电击分为单相触电、两项触电、跨步电压触电。电气系统故障危害主要体现方面有：引起火灾和爆炸、异常带电、异常停电。电流对人体的伤害的程度与通过人体电流的大小、电流通过人体的持续时间、电流通过人体的途径、电流的种类等多种因素有关。室颤电流即致命电流。当电流持续时间超过心脏周期时室颤电流仅为50MA左右。人体平均电阻10002000男性人体总阻抗大于女性。气体击穿后电压降低到临界值之下后，气体电介质会恢复绝缘性能。液体电介质击穿后，绝缘性能在一定程度上可以得到恢复。固体电介质一旦击穿，将失去其绝缘性能。电气设备的耐压试验主要用于检查电气设备承受过电压的能力。耐压试验应注意事项：1、耐压试验须在绝缘电阻试验合格之后方能进行。2、要确保高电压试验回路与接地物体和工作人员的距离不小于安全距离，试验现场应设置围栏，围栏上向外悬挂“止步，高压危险！”的标示牌，围栏应具有机械连锁和电气联锁。此外，还应设置红色信号灯和警铃，给出声、光警示信号3、试验前应由试验负责人全面检查试验装置的所有接线，确保连接无误。4、控制室、示波器室、电桥操作间和配电柜前，应铺设5以上厚度的绝缘胶垫。5、试验后应使用串联有负载电阻的放电棒，对被试设备进行放电。6、为了泄放高压残余电荷，以及当发生误送电源时能迅速作用于自动开关跳闸或熔断器熔断，保证人员安全，试验后，必须将升压设备的高压部分短路短接。间接接触电击防护的三大系统及不同：IT系统、TT系统、TN系统。不同之处：1、保护原理不同。2、应用范围不同。3、线路结构不同。间接接触电击即故障状态下的点击。防止间接接触电击的技术措施：保护接地、保护接零、加强绝缘、电气隔离、不导电环境、等电位联结、安全电压和漏电保护。TT系统第一个字母T表示电源是直接接地的。TN系统即保护接零接地。字母N表示电气设备正常情况下不带电的金属部分与配电网中性点之间金属性的连接，亦即与配电网保护接零的紧密连接。TN系统就是配电网低压中性点直接接地，电气设备接零的保护接零系统。TN系统分为TN-S，TN-C-S，TN-C三种方式，TN-S系统的保护接零线是与工作零线完全分开的。TN-C-S系统干线部分的前一部分保护零线与工作零线共用的。TN-C系统干线部分保护零线与工作零线完全共用。重复接地的作用：1、减轻零线断开或接触不良时电击的危险性。在保护零线断开的情况下，即使没有设备漏电，而是三相负荷不平衡，也会给人身安全造成重大的威胁，在这方面，重复接地有减轻危险或消除危险的作用；在零线断线情况下，重复接地一般只能减轻零线断线时触电的危险，而不能完全消除触电的危险。2、降低漏电设备的对地电压。3、缩短漏电故障持续时间，4、改善架空线路的防雷性能。工作接地的主要作用：抑制故障时配电网对地电压不致升高太多，以免过分增加触电的危险性，并减轻绝缘的额外负担或防止绝缘击穿。保护接零的计算主要是单项短路电流的计算。在不致错误切断线路、不影响正常工作的前提下，保护元件的动作电流越小越好。为了不影响线路正常工作，保护元件应能躲过线路上的最大冲击电流而不动作。断路器动作很快，应要求其瞬时动作过电流脱扣器的整定电流大于线路上的峰值电流。保护导体断开或缺陷除可能导致触电事故外，还可能导致电气火灾和设备损坏。保护导体包括保护接地线、保护接零线和等电位联结线。相-零线回路检测的目的:相-零线回路检测是TN系统的主要检测项目，主要包括保护零线完好性、连续性检查和相-零线回路阻抗测量。测量相-零线回路阻抗是为了检验接零系统是否符合规定的速断要求。角度考虑，接地装置设计须考虑的条件:1、土壤类型2、土壤分层3、岩层性质及深度4、水源位置5、净水位变化6、冻土层深度7、最大接地短路电流。降低接地电阻的施工法:1、高土壤电阻率地区。（1）外引接地法（2）接地体延长法（3）深埋法（4）化学处理法（5）换土法。2、冻土地区。（1）将接地体敷设在融化地带或融化地带的水池、水坑中。（2）敷设深钻式接地体，或充分利用井管或其他深埋在地下的金属构件作为接地体。（3）在房屋融化盘内敷设接地体。（4）除深埋式接地体外，再敷设深度为0.5米的延长接地体，以便在夏季地层表面化冻时起流散作用。（5）在接地体周围人工处理土壤，以降低冻结温度和土壤电阻率。流散电阻主要决定于接地装置的结构和土壤电阻率。土壤电阻率主要的影响因素有:土壤种类，土壤含水量，土壤温度，土壤化学成分，土壤物理性质，季节的影响。双重绝缘:是兼有工作绝缘和附加绝缘的绝缘。加强绝缘:是基本绝缘经改进后，在绝缘强度和机械性能上具备了与双重绝缘等同防触电能力的单一绝缘，在构成上可以包含一层或多层绝缘材料。具有双重绝缘和加强绝缘的设备属于类设备，按外壳特征分为以下三类类设备:第一类，全部绝缘外壳的类设备。第二类，全部金属外壳的类设备。第三类，兼有绝缘外壳和金属外壳两种特征的类设备。特低电压:又称安全特低电压，是属于兼有直接接触电击防护和间接接触电击防护的安全措施。特低电压保护原理:通过对系统中可能会作用于人体的电压进行限制，从而使触电时流过人体的电流受到抑制，将触电危险性控制在没有危险的范围内。电气隔离的安全原理:1.电气隔离实质上是将接地的电网转换为一范围很小的不接地电网。2.从电气隔离的原理图中可以看出，正常情况下，由于N线直接接地，使流经a的电流沿系统的工作接地和重复接地构成回路，a的危险性很大。3.流经b的电流只能沿绝缘电阻和分布电容构成回路，电击的危险性可以得到抑制。漏电保护的功能:漏电保护装置是一种低压安全保护电器，主要用于1.单项电击保护。2.也防止由漏电引起的火灾。3.用于检测和切断各种一相接地故障。4.有的漏电保护装置还可用于过载、过压、欠压和缺相保护。漏电保护装置的原理:电气设备漏电时，将呈现出异常的电流和电压信号。漏电保护装置通过检测此异常电流或异常电压信号，经信号处理，促使执行机构动作，借助开关设备迅速切断电源。误动作:是指线路或设备未发生预期的触电或漏电时漏电保护装置产生的动作。误动作的原因:1.漏电保护装置本身的原因。2.由于来自线路的原因引起。拒动作:指线路或设备已发生预期的触电或漏电而漏电保护装置却不产生预期的动作。拒动作的原因:接线错误；动作电流选择不当；线路绝缘阻抗降低或线路太长。此外，零序电流互感器二次线圈断线，脱扣元件粘连等各种各样的漏电保护装置内部故障、缺陷均可造成拒动作。电气线路可分为电力线路和控制线路。前者完成输送电能的任务；后者供保护和测量的连接之用。按功能杆塔分为:直线杆，耐张杆，跨越杆，转角杆，终端杆，分支杆。电力电缆线路主要由电力电缆、终端头、中间接头等三部分组成。电气线路应满足的条件:1.应满足供电可靠性和控制可靠性的要求。2.经济指标的要求。3.满足维护管理方便的要求。4.满足各项安全要求。导线的导电能力应符合发热、电压损失和短路电流等三方面要求。负荷计算的目的:1.确定导线截面，确定变压器及开关电器的容量；2.校验电压损失，选择和整定保护元件；3.确定电能消耗量和无功补偿装置。第一个目的需要用到30分钟的平均最大负荷电流；第二个目的需要用到1秒左右的最大负荷电流；第三个目的需要用到一段时间内的平均负荷电流。用电环境分为三类:1.无较大危险的环境。2.有较大危险的环境。3.特别危险的环境。电动机的种类很多，有直流电动机和交流电动机。交流电动机又分为同步电动机和异步电动机，而异步电动机又分为绕线式电动机和笼型电动机。单相电气设备指照明设备、日用电器、小型电动工具、小电炉及其他小型电气设备。单相设备上的触电事故及其他事故都比较多。手持电动工具应当注意的安全要求:1.辨认铭牌，检查工具或设备的性能是否与使用条件想适应。2.检查其防护罩、防护盖、手柄防护装置等有无损伤、变形或松动。3.检查电源开关是否失灵、破损，是否牢固，接线有无松动。4，电源线应采用橡皮绝缘软电缆，单相用三芯电缆、三相用四芯电缆。电缆不得有破损或龟裂，中间不得有接头。5.|类设备应有良好的接零或接地措施，且保护导体应与工作零线分开。保护零线应采用截面积0.751.52以上的多股软铜线，且保护零线最好与相线、工作零线在同一护套内。6.使用|类手持电动工具应陪用绝缘用具，并根据用电特征安装漏电保护器或采取电气隔离及其他安全措施。7.绝缘电阻合格，带电部分与可触及导体之间的绝缘电阻|类设备不低于2M，类设备不低于7M。8.根据需要装设漏电保护装置。9.类和类手持电动工具修理后，不得降低原设计确定的安全技术指标。10.电动工具用毕及时切断电源，并妥善保管。低压电器分为控制电器和保护电器。短路保护、过载保护、失压（欠压）保护是低压最常见的保护方式。变压器温度过高的原因:1.变压器绕组匝间短路或层间短路。2.变压器分接开关接触不良。3.变压器铁心片间绝缘损坏或压紧螺杆绝缘损坏使铁心短路。4.变压器负荷电流过大且延续时间过长或三相负荷严重不平衡，或电源电压偏高或电源缺相，或散热故障或环境温度过高等。变压器并联运行的目的和基本要求:目的为了提高运行的经济性和供电的可靠性。基本要求1.两变压器的额定变压比应当相等。2.两变压器的连接组必须同相。3.两变压器的阻抗电压最好相等。4.两变压器的容量之比一般不应超过3:1。电气装置运行中产生的危险温度、电火花及电弧是电气火灾和爆炸的直接原因。引起电气设备过度发热的不正常运行大体有以下几种情况:短路，过负载，接触不良，铁心过热，散热不良，漏电，机械故障，电压太高或太低。爆炸性混合物:在大气条件下，气体、蒸气、薄雾、粉尘或纤维状的易燃物质与空气混合，点燃后燃烧能在整个范围内传播的混合物称为爆炸性混合物。爆炸危险物质:能形成爆炸性混合物的物质称为爆炸危险物质。爆炸危险环境:凡爆炸性混合物出现或可能有爆炸性混合物出现，且出现的量足以要求对电气设备和电气线路的结构、安装、运行采取防爆措施的环境称为爆炸危险环境。电气防火防爆措施:1.消除或减少爆炸性混合物。消除或减少爆炸性混合物属一般性防火防爆措施，例如，采取封闭式作业，防止爆炸性混合物泄露；清理现场积尘，防止爆炸性混合物积累；设计正压室，防止爆炸性混合物侵入等等。2.隔离和间距。隔离是将电气设备分室安装，并在隔墙上采取封堵措施，以防止爆炸性混合物的进入。比如采用室外灯具通过玻璃窗给室内照明等。3.消除引燃源。为了防止电气引燃源，应根据爆炸危险环境的特征和危险物的级别和组别选用电气设备和电气线路，并保持电气设备和电气线路的安全运行。保持设备清洁有利于防火。4.爆炸危险环境接地和接零。爆炸危险环境接地、接零比一般环境要求高，（1）接地、接零实施范围。除生产上有特殊要求的以外，一般环境不要求接地的部分仍应接地。（2）整体性接地。在爆炸危险环境，必须将所有设备的金属部分、金属管道、以及建筑物的金属结构全部接地并连接成连续的整体，以保持电流途径不中断。（3）保护导线。单项设备的工作零线应与保护零线分开，相线和工作零线均应装有短路保护元件，并装设双极开关同时操作相线和工作零线。（4）保护方式。在不接地配电网中，必须装设一相接地时或严重漏电时能自动切断电源的保护装置或能发出声、光双重信号的报警装置。5.消防供电。为了保证消防设备不间断供电，应考虑建筑物的性质、火灾危险性、疏散和火灾扑救难度等因素。为了便于安全疏散和火灾扑救，在众多人员聚集的大厅及疏散出口处、高层建筑的疏散走道和出口处消防水泵房等处应设置事故照明。6.电气灭火。（1）触电危险和断电。电气设备或电气线路发生火灾，如果没有切断电源，扑救人员身体或所持器械或使用导电的火灾剂等可能造成触电事故。（2）带电灭火安全要求。带电灭火需注意以下几点:应按现场特点选择适当的灭火器。用水枪灭火时宜采用喷雾水枪，这种水枪流过水柱的泄露电流小，带电灭火比较安全。人体与带电体之间保持必要的安全距离。对架空线路等空中设备进行灭火时，人体位置与带电体之间的仰角不应超过45。（3）充油电气设备的灭火。充油电气设备的油，其闪点多在130140C，有较大的危险性。如果只在该设备外部起火，可用二氧化碳、干粉灭火器带电灭火。若火较大，应切断电源再灭火。等等。切断电源应注意以下几点：（1）火灾发生后由于受潮或烟熏，开关设备绝缘能力降低，因此，拉闸时最好用绝缘工具操作。（2）高压应先操作断路器，低压应先操作电磁启动器。（3）切断电源的地点应选择适当防止切断电源后影响灭火工作。（4）剪断电源时，不同相的电线应在不同的部位剪断，以免造成短路。剪断空中的电线时，剪断位置应选择在电源方向的支持物附近，以防止电线剪后断落下来，造成接地短路和触电事故。带电积云是构成雷电的基本条件。雷暴日:只要一天之内能听到雷声的就算一个雷暴日。通常说的雷暴日都是指一年内的平均雷暴日数，即平均雷暴日数。如何划分雷区:平均雷暴日不超过15d/a的地区划为少雷区，超过40d/a划为多雷区。雷电具有电性质、热性质和机械性质等三方面的破坏作用。一套完整的防雷装置包括接闪器、引下线和接地装置。接闪器的如何作用的:都是利用其高出被保护物的突出地位，把雷电引向自身，然后通过引下线和接地装置，把雷电流泄入大地，以此保护被保护物免受雷击。消雷装置和传统避雷针的防雷原理的不同:传统防雷装置是利用其突出的位置，把雷电吸向自身，将雷电流入大地，以保护其保护范围内的设施免遭雷击。而消雷装置是设法在高空产生大量的正离子和负离子，与带电积云之间形成离子流，缓慢地中和积云电荷，并使带电积云受到屏蔽，消除落雷条件。静电的消失有两种主要方式，即中和和泄露。静电的危害:工艺过程产生的静电可能引起爆炸和火灾，也可能给人以电击，还可能妨碍生产。其中，爆炸或火灾是最大的危险和危害。防静电措施:1.环境危险程度的控制。可通过取代易燃介质；降低爆炸性混合物的浓度；减少氧化剂含量等措施控制环境危险程度。2.工艺控制。工艺控制是从工艺上采取适当的措施，限制和避免静电的产生和积累，比如在选用材料事选用合适的材料，还可以限制摩擦速度或流速，增强静电消散过程，消除附加静电。3.接地和屏蔽。（1）导体接地，比如凡用来加工、储存、运输各种易燃液体、易燃气体和粉体的设备都必须接地。（2）采用导电性地面。（3）绝缘体接地。（4）屏蔽。它是用接地导体靠近带静电体放置，可以增大带电体对地电容，降低带电体静电电位从而减轻静电放电的危险。4.增湿。随着湿度的增加绝缘体表面上形成薄薄的水膜，该水膜有较好的导电性，它能使绝缘体的表面电阻大大降低，能加速静电的泄露。5.抗静电添加剂。抗静电添加剂是化学药剂，具有良好的导电性或较强的吸湿性。因此，在容易产生静电的高绝缘材料中，加入抗静电添加剂之后，能降低材料的体积电阻率或表面电阻率，加速静电的泄露，消除静电的危险。6.静电中和器。静电中和器能产生电子和离子，由于产生了电子和离子，物料上的静电荷得到相反极性电荷的中和，从而消除静电的危险。什么是保护接零？分几种接线方式？各有什么特点？应用范围。TN系统（保护接零系统）：它是将电气设备在正常运行时不带电的金属部分与配电网保护零线（保护导体）的紧密连接起来，泳衣防止触电事故的安全措施。“T”：配电网中性点直接接地“N”：电气设备金属外壳接零接线方式：TN-C 系统的干线部分保护零线是与工作零线完全共用的；TN-S 系统的保护零线是与工作零线完全分开的；TN-C-S 系统干线部分的前一部分保护零线是与工作零线共用的。TN-C系统的特点：（1）设备外壳带电时，接零保护系统能将漏电电流上升为短路电流，是TT系统的5.3倍，实际就是单相对地短路故障，熔丝会熔断或自动开关跳闸，使故障设备断电，比较安全。（2）TN-C 方式供电系统只适用于三项负载基本平衡的情况，若三相负载不平衡，工作零线上有不平衡电流，对地有电压，所以与保护线所连接的电器设备金属外壳有一定的电压、对敏感性电子设备不利。（3）具有简单、经济的优点。（4）如果电源的相线接地，则设备的外壳电位升高，使中线上的危险点位蔓延。（5）PEN线上微弱的电流在危险的环境中可能引起爆炸，所以有爆炸危险环境不能使用TN-C系统。（6）TN-C系统干线上使用漏电断路器时，工作零线后面的所有重复接地必须拆除，否则漏电开关合不上闸，而且工作零线在任何情况下不能断线。所以，实用中工作零线只能在漏电断路器上侧重复使用。TN-S供电系统的特点：（1）系统正常运行时，PE保护线上没有电流，只是工作零线N上有不平衡电流。电气设备金属外壳接零保护，PE线对地没有电压，安全可靠。（2）工作零线只用作单相照明负载回路。（3）专用保护线PE不许断线，也就不许进入漏电开关。（4）干线上使用漏电保护器，工作零线不得有重复接地，而PE线有重复接地，但是不经过漏电保护器，所以TN-S系统供电干线上也可以安装漏电保护器。（5）TN-S方式供电系统安全可靠，适用于工业与民用建筑等低压供电系统。TN-C-S系统是TN-C系统和TN-S系统的结合形式，从电源出来的那一段采用TN-C系统，到用电负荷附近的某一点处，将PEN线分开，形成单独的N线和PE线。TN-C-S系统特点：（1）TN-C-S系统可以降低电动机外壳对地的电压，然而又不能完全消除这个电压，这个电压的大小取决于负载不平衡的情况及线路的长度。要求负载不平衡电流不能太大，而且在PE线上应作重复接地。（2）PE线在任何情况下都不能进入漏电保护器。因为线路末端的漏电保护器动作，会使前级漏电保护器跳闸造成大范围停电。（3）对PE线除了在总箱出必须和N线相接以外，其他个分箱处均不得把N线和PE线相联，PE线上不许安装开关和熔断器。适用范围保护接零适用于中性点直接接地的220/380V三相四线配电网。要求接零和不要求接零的设备和部位与保护接地的要求大致相同。TN-S系统可用于有爆炸危险、火灾危险性比较大或安全要求比较高的场所，宜用于独立附设变电站的车间。TN-C-S系统宜用于厂内设有总变电站，厂内低压配电的场所及民用楼房。TN-C系统可用于无爆炸危险、火灾危险性不大、用电设备较少、用电线路简单而且安全条件较好的场所。TN供电系统的安全原理保护接零原理图及等效电路如下图所示原理：当某带电部分碰连设备外壳（即外露导电部分）时，通过设备外壳形成该相对零线的单相短路，短路电流ISS能促使线路上的短路保护元件迅速动作，从而吧故障部分设备断开电源，消除点击危险。重复接地及其作用重复接地：保护零线上除工作接地以外的其他点的再次接地。它是提高TN系统安全可靠性能的重要措施。重复接地的作用（1）减轻零线断开或接触不良时电击的危险性（2）降低漏电设备的对地电压。（3）缩短漏电故障持续时间。（4）改善架空线路的防雷性能。工作接地及其作用：工作接地就是根据电力系统运行的需要，人为地将电力系统的中性点（例如发电机和变压器的中性点）及电气设备的某一部分（例如电压互感器中性点）直接与大地进行金属性连接。工作接地的作用：（1）是保持系统点位的稳定性，即减轻低压系统由于高低压短接所产生过电压的危险性，并能防止绝缘击穿。（2）当配电网一相故障接地时，工作接地也有抑制电压升高的作用。什么是工作绝缘（基本绝缘、功能绝缘）、保护绝缘（附加绝缘）、双重绝缘、加强绝缘？类设备和类设备的区别？工作绝缘，又称基本绝缘或功能绝缘，加在带电部件上提供防止触电基本保护的绝缘，位于带电体与不可触及金属件之间。保护绝缘，又称附加绝缘，是在工作绝缘因机械破损或击穿等而失效的情况下，可防止触电的独立绝缘，位于不可触及金属件与可触及金属件之间。双重绝缘是多个绝缘合起来组成的。双重绝缘可以拆分成基本绝缘和附加绝缘。加强绝缘，是基本绝缘经过改进后，在绝缘强度和机械性能上具备了与双重绝缘同等附加能力的单一绝缘，在构成上可以包含一层或多层绝缘材料。什么是特低电压：安全电压是指通过人体的电流不超过允许范围的电压（又称安全特低电压）安全电压是属于兼有直接接触点击和间接接触点击防护的安全措施。保护原理：通过对系统中可能作用于人体的电压进行限制，从而使触电时流过人体的电流受到抑制，将触电危险性控制在没有危险的范围内。特低电压防护的类型及安全条件安全特地电压（SELV）只作为不接地系统的安全特低电压用的防护。保护特地电压（PELV）只作为保护接地系统的安全特低电压用防护。功能特地电压（FELV）防护是在这种前提下，补充规定了某些直接接触点击和间接接触点击防护措施的一种防护。安全条件采用特地电压防护点击的保护要求，必须满足以下条件：（1）线路或设备的标准电压不超过标准所规定的安全特低电压值。（2）SELV和PELV必须满足安全电源、回路配置和各自的特殊要求。（3）FELV必须满足其辅助要求。电气隔离的原理？电气隔离：将电源与用电回路作电气上的隔离，即将用电的分支电路与整个电气系统隔离，使之成为一个在电气上被隔离的独立的不接地的安全系统，以防止发生间接接触触电。安全原理：电气隔离实质上是将接地的电网转换为一范围很小的不接地电网。b点触电没有通路，较安全。而a点较危险。漏电保护是利用漏电保护装置来防止电气事故的一种安全技术措施。漏电保护装置又称为剩余电流保护装置。漏电保护装置原理：当被保护电路发生漏电或有人触电时，由于漏电电流的存在，通过TA一次各相负荷电流的相量和不再等于零，即产生了剩余电流。这就导致了TA铁心中磁通的相量和也不再为零，即在铁心中出现了交变磁通。在此交变磁通的作用下，TA二次侧线圈就有感应电动势产生。此漏电信号经中间环节进行处理和比较，当达到预定值时，使主开关分励脱扣器线圈TL通电，驱动主开关QF自动跳闸，迅速切断被保护电路的供电电源，从而实现保护。漏电保护的分类（1）按漏电保护装置中间环节的结构特点分类：电磁式 电子式（2）按结构特征分类：开关型漏电保护装置、组合型漏电保护装置（3）按安装方式分类：固定位置安装、固定接线方式的漏电保护装置带有电缆的可移动使用的漏电保护装置（4）按极数和线数分类（5）按动作时间分类（6）按动作灵敏度分类（7）按运行方式分类漏电保护的分类（1）按漏电保护装置中间环节的结构特点分类：电磁式 电子式（2）按结构特征分类：开关型漏电保护装置、组合型漏电保护装置（3）按安装方式分类：固定位置安装、固定接线方式的漏电保护装置带有电缆的可移动使用的漏电保护装置（4）按极数和线数分类（5）按动作时间分类（6）按动作灵敏度分类（7）按运行方式分类电力线路和控制线路的作用？电力线路：完成电能输送和分配任务。控制线路：供保护和测量的连接之用。电力电缆线路组成：电力电缆、终端接头和中间接头。电气线路安全条件：电气线路应满足 供电可靠性或控制可靠性的要求， 经济指标的要求， 维护管理方便的要求， 各项安全要求。下面介绍的主要是安全要求。导电能力：导体的导电能力包含发热、电压损失和短路电流等三方面的要求。负荷计算的目的：（1）确定导线截面，确定变压器及开关电器的容量 （2）校验电压损失选择和整定保护元件 （3）确定电能消耗和无功补偿装置。负荷计算方法有很多，如：单位建筑面积安装功率法，需要系数法，二项式法和利用系数法、ABC法等用电环境类型按照点击的危险程度，用电环境分为三类：无较大危险的环境；有较大危险的环境；特别危险的环境（1）无较大危险的环境：正常情况下，有绝缘地板、没有接地导体或接地导体很少的干燥、无尘环境，属于无较大危险的环境。（2）有较大危险的环境空气相对湿度经常超过75%的潮湿环境；环境温度经常或昼夜间周期性地超过35的炎热环境；生产过程中排出工艺性导电粉尘（如煤尘、金属尘等），并沉积在导体上或进入机器、仪器内的环境；有金属、泥土、钢筋混凝土、砖等导电性地板或地面环境；工作人员同时一方面接触接地的金属构架、金属结构等，另一方面又接触电气设备金属壳体的环境。（3）特别危险的环境：室内天花板、墙壁、地板等各种物体都潮湿，空气相对湿度接近100%的特别潮湿的环境；室内经常或长时间存在腐蚀性蒸气、气体、液体等化学活性介质或有机介质的环境；具有两种及两种以上有较大危险环境特征的环境。单相电气设备防触电分类，按照防止触电的保护方式，单相电气设备分为以下五类：（1）0级电器。（2）0级电器。（3）级电器。（4）级电器，具有双重绝缘和加强绝缘的安全防护措施。（5）级电器，这种电器依靠特低安全电压供电来防止触电。电气火灾和爆炸必须要具备两个条件？火灾爆炸危险环境和电器引燃源。雷电的种类及其内容？直击雷；感应雷（静电感应雷和电磁感应雷）；球雷；雷电侵入波。雷电参数有哪些？雷暴日；雷电流幅值；雷电流陡度；雷击冲击过电压雷电危害由于雷电具有电流很大、电压很高、冲击性很强等特点，有多方面的破坏作用，且破坏力很大。就其破坏因素来看，雷电具有电性质、热性质和机械性质等三方面的破坏作用。电性质的破坏作用表现为数百万伏乃至更高的冲击电压作用热性质的破坏作用表现在直击雷放电的高温电弧能直接引燃邻近的可燃物，从而造成火灾。机械性质的破坏作用表现为被击物遭到破坏，甚至爆裂成碎片。静电危害工艺过程中产生的静电可能引起爆炸和火灾，也可能造成电击，还可能妨碍生产。静电防护措施泄露法、中和法、工艺控制法、环境危险程度控制法（1）环境危险程度的控制取代易燃介质。降低爆炸性混合物的浓度。减少氧化剂含量。（2）工艺控制材料及设备的的选用限制摩擦速度或流速改变注油方式（3）增湿（4）抗静电添加剂（5）接地(最常见的方法)（6）静电中和器
