中缅海底管道工程介绍.ppt

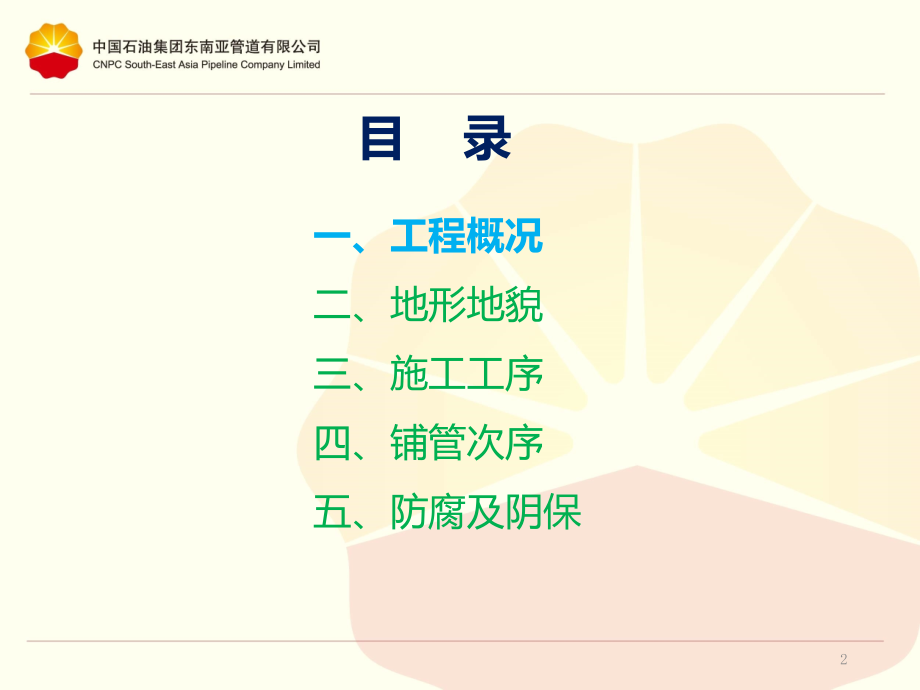

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2016/3/8,#,1,中,缅油气管道工,程（缅甸段,）,海底管道工程介绍,二一六年七月,中国石油集团东南亚管道有限公司,2,目 录,一、工程概况,二、地形地貌,三、施工工序,四、,铺,管次序,五、防腐及阴保,3,中,缅油气管道工程海底管道位于干线的起始段，即起于靠近兰里岛的马德岛上，在马德岛东面与陆上管道相连，穿越,Fletcher hayers,海峡后，再次连接陆上管道，线路,长度,5.51km,，最大,水深,22,米。原油管道与天然气管道之间的间距为,50m,，天然气管道与光缆的间距在,kp0.687kp5.282,之间是,50m,，其余区域为同沟铺设，间距为,1.25m,。,海底天然气管道设计压力是,10.0MPa,，天然气管道外径,1016mm;,海底原油道设计压力是,10.0MPa,，原油管道外径,813mm;,海底光缆为,48,芯铠装光缆,。,本工程海底管线的设计寿命为,30,年,。,工程概况,4,马德岛,天然气管道，,5.51KM,，,1016,。,原油管道，,5.51KM,，,813,。,海底光缆，,5.51KM,，,48,芯。,卡班岛,工程概况,5,DNV,OS F101 Submarine Pipeline systems,，,2010,DNV,CN 30.5 Environmental Conditions and Environmental Loads,，,2000,DNV RP F103 Cathodic Protection of Submarine Pipelines by Galvanic Anodes,DNV RP F106 Factory Applied Pipeline Coating for Corrosion Control,ISO 15589-2 Cathodic Protection of Pipeline transportation Systems-Offshore Pipelines,DNV,RP F105 Free Spanning Pipelines,，,2006,DNV,RP F107 Risk Assessment of Pipeline,Protection,DNV RP F110 Global Buckling of Submarine Pipelines,ASCE,Guidelines for the Design of Buried Steel Pipe(2005),API,SPEC 5L Specification of Line Pipe,，,2007,API,1104 Welding of Pipelines and Related Facilities,2010,APIRP 1111 Design,Construction,Operation,and Maintenance of Offshore Hydrocarbon Pipeline,管道设计标准规范,工程概况,6,参数,单位,天然气管道,原油管道,管道外径,mm,1016,813,长度,m,5510,5510,材质,-,API 5L X70,直缝,API 5L X70,直缝,腐蚀余量,mm,1,3,管材壁厚,mm,25.4,19.1,混凝土配重层厚度,mm,120,105,管道埋深,m,2,2,最高操作压力,mPa,9.7,9.5,设计压力,mPa,10,10,水压试验压力,mPa,11.55,11.55,最高操作温度,50,45,设计温度,50,50,流体密度,kg/m,3,75,866.4,管道设计主要参数,工程概况,7,目 录,一、工程概况,二、地形地貌,三、施工工序,四、,铺,管次序,五、防腐及阴保,8,本工程位于缅甸西海岸兰里岛北侧皎漂市附近，为滨海海湾地貌。地形受湾内潮水冲蚀、淤积影响较大，海床高层为,-1.0-22.0m,不等。在管道路由西侧，海床受潮水冲蚀形成一深槽，东侧则受淤积作用，地势相对较高且较平坦。自马德岛向东约,2.6km,区域为南北方向的深沟地形，距离岸边,1.3km,处为深沟沟底部分，其余探测区域海底的地形地貌总体比较平缓。探测区域内旁侧声呐未发现沉船、遗弃物等可疑物体，磁力探测没有发现电缆、管线、铁锚等磁性物体,。,地形地貌,9,预开挖和后开挖段落统计,岩石段预开挖统计,管线,KP,位置,长度,(,m),总长度,(,m),原油,0-0.160,160,372,0.48-0.577,97,0.62-0.735,115,天然气,0-0.078,78,346,0.227-0.290,63,0.470-0.675,205,淤泥段预开挖统计,原油,0.160-0.480,320,658,0.577-0.620,43,0.735-0.750,15,5.230-5.510,280,天然气,0.078-0.227,149,617,0.290-0.470,180,0.675-0.700,25,5.250-5.513,263,后开挖段统计,原油,0.75-5.23,4480,4480,天然气,0.7-5.25,4550,4550,地形地貌,10,马德岛侧登陆段,马德岛西岸登陆处地形，水深较浅，落潮时海床露出水面，且该处地质状况以岩石为主，存在一段石方区，,需进行预,开挖。,地形地貌,11,马德岛,侧登陆,段,地形地貌,12,护岸,马德,岛,侧登陆,段,照片,地形地貌,天然气管线,原油管线,13,卡班岛,侧登陆,段,东岸登陆点位于卡班岛的西岸，沿岸主要是红树林，红树林的东面是相对比较平坦的稻田，土壤特质为淤泥质黏土，水深小于2.5m，大型船只难以进入，需要预开挖。,地形地貌,14,地貌恢复,卡班岛侧登陆,段,地形地貌,红树林种植,15,目 录,一、工程概况,二、地形地貌,三、施工工序,四、,铺,管次序,五、防腐及阴保,16,路由,预,勘查,海上弃管,中间段敷设,马德岛登陆,后挖沟,卡班岛登陆,海上连头,清管试压,场地恢复,后调查,铺管船就位,预挖沟,海底管道施工工序,施工工序,17,施工工序,主要船只统计,序号,船只,名称,备注,1,Kuber,铺管,船,（,120m31.7m,）,用于管道,敷设,，最大食宿能力,290,人,2,Fugro,测量船,用于预勘察和后调查,3,DHARTI-24,挖沟船,用于岩石段预开挖,4,TAVOS,深水挖泥船,用于淤泥段预开挖,5,DARTI-11,绞吸式淤泥挖沟船,用于后开挖,6,ISKATEL-2,光缆敷设船,用于光缆,敷设,，海缆设计埋深,3m,18,施工工序,Kuber,船主要机械设备统计,序号,设备名称,数量,1,基座式起重机,300MT,1,台,2,液压履带式起重机,75T,1,台,3,水平张紧器（最大张紧能力,：,2,60,T,）,2,台,4,A&R,绞车,120MT,1,台,5,液压泊,/,锚绞盘,8,套,6,船舷升降吊架,6,套,7,CRC P-625,全自动焊接设备,12,套,8,AUT,检测设备,2,套,9,喷砂设备,2,套,10,HDPU,发泡设备,2,套,19,DHARTI24,挖,沟,船,用于岩石段预开挖,施工工序,20,TAVOS,深水挖泥船,用于淤泥段预开挖,施工工序,21,450T,拖拉绞盘（马德岛侧和卡班岛侧）,施工工序,22,DARTI11,绞吸,式淤泥挖,沟,船,用于后开挖,施工工序,23,Combo PTM,后开挖设备,DARTI11,挖,沟,船,施工工序,24,ISKATEL-2,光缆敷设船,用于光缆敷设,施工工序,25,Macro,光缆敷设设备,ISKATEL-2,光缆敷设船,施工工序,26,Kuber,铺管船,用于管道,敷设,（,187m31.7m,，含,托管架,67m,长）,施工工序,27,管材运输,施工工序,28,坡口设备,施工工序,29,焊接工作站（共,4,个）,施工工序,30,AUT,无损检测,施工工序,31,张紧器（最大张紧能力：,260T,）,施工工序,32,喷砂防腐站,施工工序,33,HDPU,发泡剂填充（填充材料密度：,1025kg/m,3,）,施工工序,34,弃管,施工工序,35,拾管,施工工序,36,连头,施工工序,37,施工工序,禁,锚标志（共,8,个）,38,目 录,一、工程概况,二、地形地貌,三、施工工序,四,、铺管次序,五、防腐及阴保,39,铺管船安装次序,本,海底管道工程,，采用,SLAY方法结合岸拖方式进行海管,施工。安装步骤,见,下图。,铺管次序,40,第,1,步：,在马德岛设置拖拉绞车,。,铺,管船锚泊定位于西岸,kp0.657,位置。,从铺管船上连接钢缆到拖拉绞车。,第,2,步,：,将拖拉缆绳连接到拖拉头。,按设计间距将浮筒系在管道上。,拖拉绞车随管道安装进度拉动,拖拉,头，开始,西岸登陆,段敷设作业（,kp0.657kp0.026,）。,铺管次序,41,第,3,步,：,一旦拖拉头到达指定登陆点，在确保管道安全的情况下移去所有浮筒。,开始中间段（,kp0.657 kp3.277,）的,敷设作业，,到达,kp3.277,位置后,，弃管。,铺管船调转,180,度方向，重新定位于东岸,kp5.065,位置，为卡班岛岸,拖做准备。,第,4,步,：,将拖拉缆绳连接到拖拉头。,按设计间距将浮筒系在管道,上，拖拉,绞车开始拉动拖拉头直至指定的登陆点。,完成,卡班岛登陆段（,kp5.065kp5.510,）,敷设后，,继续敷设直至马德岛段弃管位置，弃管,。,铺管次序,42,第,5,步,：,用舷吊吊起管道直至管端和拖拉,头露出水面。,停止所有的舷吊操作并确保管道安全,。,割除拖拉,头，连头。,第,6,步,：,缓慢放下已组装好的管道。,后开挖作业，完成管道回填。,铺管次序,43,目 录,一、工程概况,二、地形地貌,三、施工工序,四,、铺管次序,五,、防腐及阴保,44,防腐及阴保,海底管道,首末端紧邻绝缘接头的三根直管，均,为,安装镯式阳极的,钢管,。,天然,气管道,中间段每,72,米（,6,根管）中有一根为安装阳极的钢管,，共,85,根。,原油,管道,中间段每,84,米（,7,根管）中有一根为安装阳极的,钢管，共,69,根。,海底管道首末端各安装一个绝缘接头，在绝缘接头处安装一个绝缘接头测试桩及绝缘接头保护器。,测试桩制作要求同陆管一致。,测试桩处电缆与管道连接采用铝热焊方式。,阴极保护专业,45,防腐及阴保,环,焊缝补口采用热收缩带（带环氧底漆），热收缩套与主体防腐层的搭接宽度,100mm,。,原油,管线均采用常温型热收缩带,。,天然,气管道线均采用高温型热收缩带。,现场,接头涂层填充材料采用高密度聚氨酯,泡沫（,HDPUF,），,焊接接头处填充材料的厚度应与管线混凝土配重层厚度一致。,防腐专业,46,谢谢！,敬请领导指正,！,
