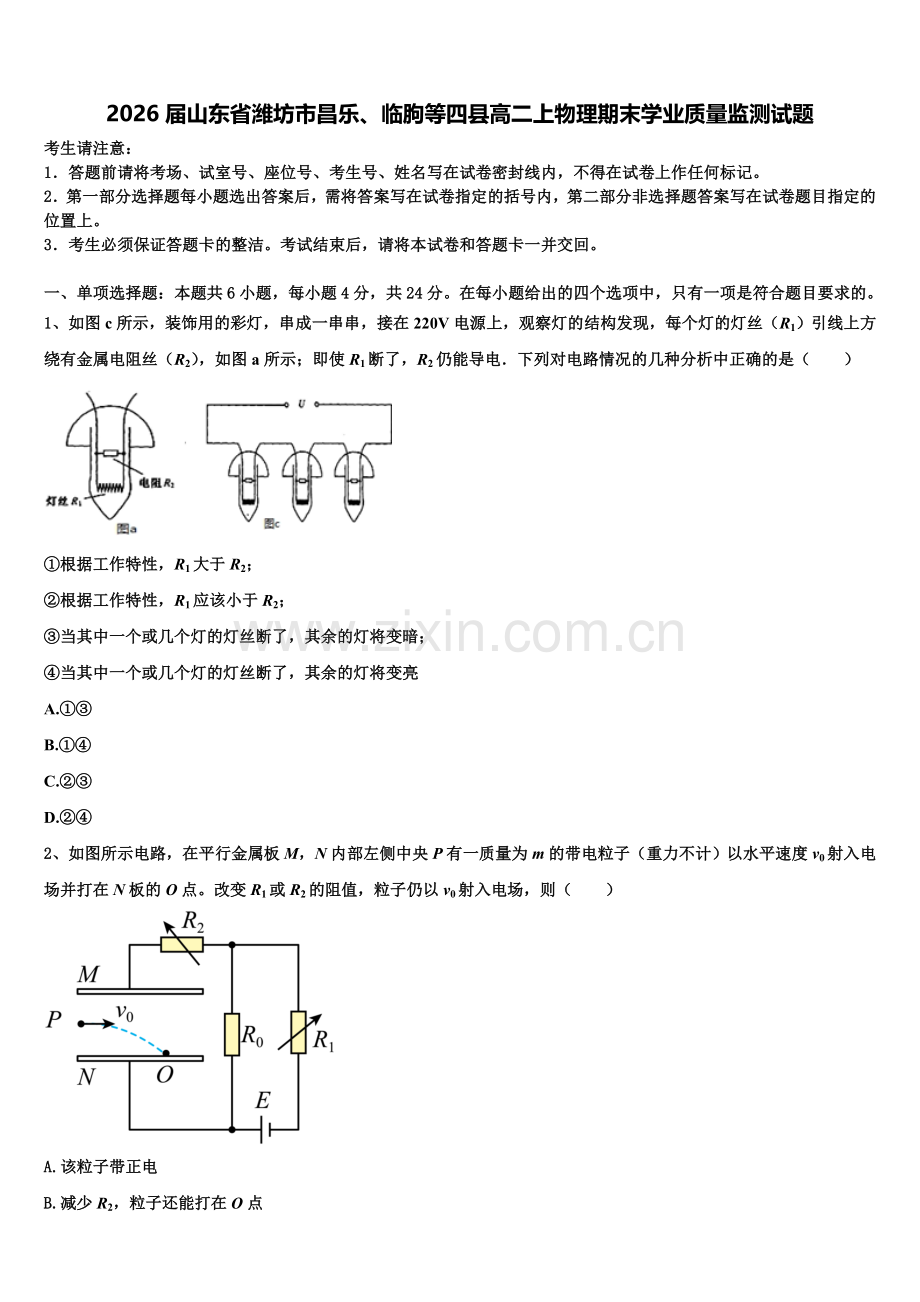

2026届山东省潍坊市昌乐、临朐等四县高二上物理期末学业质量监测试题
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。

一、单项选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1、如图c所示，装饰用的彩灯，串成一串串，接在220V电源上，观察灯的结构发现，每个灯的灯丝（R1）引线上方绕有金属电阻丝（R2），如图a所示；即使R1断了，R2仍能导电．下列对电路情况的几种分析中正确的是（　　）

①根据工作特性，R1大于R2；
②根据工作特性，R1应该小于R2；
③当其中一个或几个灯的灯丝断了，其余的灯将变暗；
④当其中一个或几个灯的灯丝断了，其余的灯将变亮
A.①③
B.①④
C.②③
D.②④
2、如图所示电路，在平行金属板M，N内部左侧中央P有一质量为m的带电粒子（重力不计）以水平速度v0射入电场并打在N板的O点。改变R1或R2的阻值，粒子仍以v0射入电场，则（　　）

A.该粒子带正电
B.减少R2，粒子还能打在O点

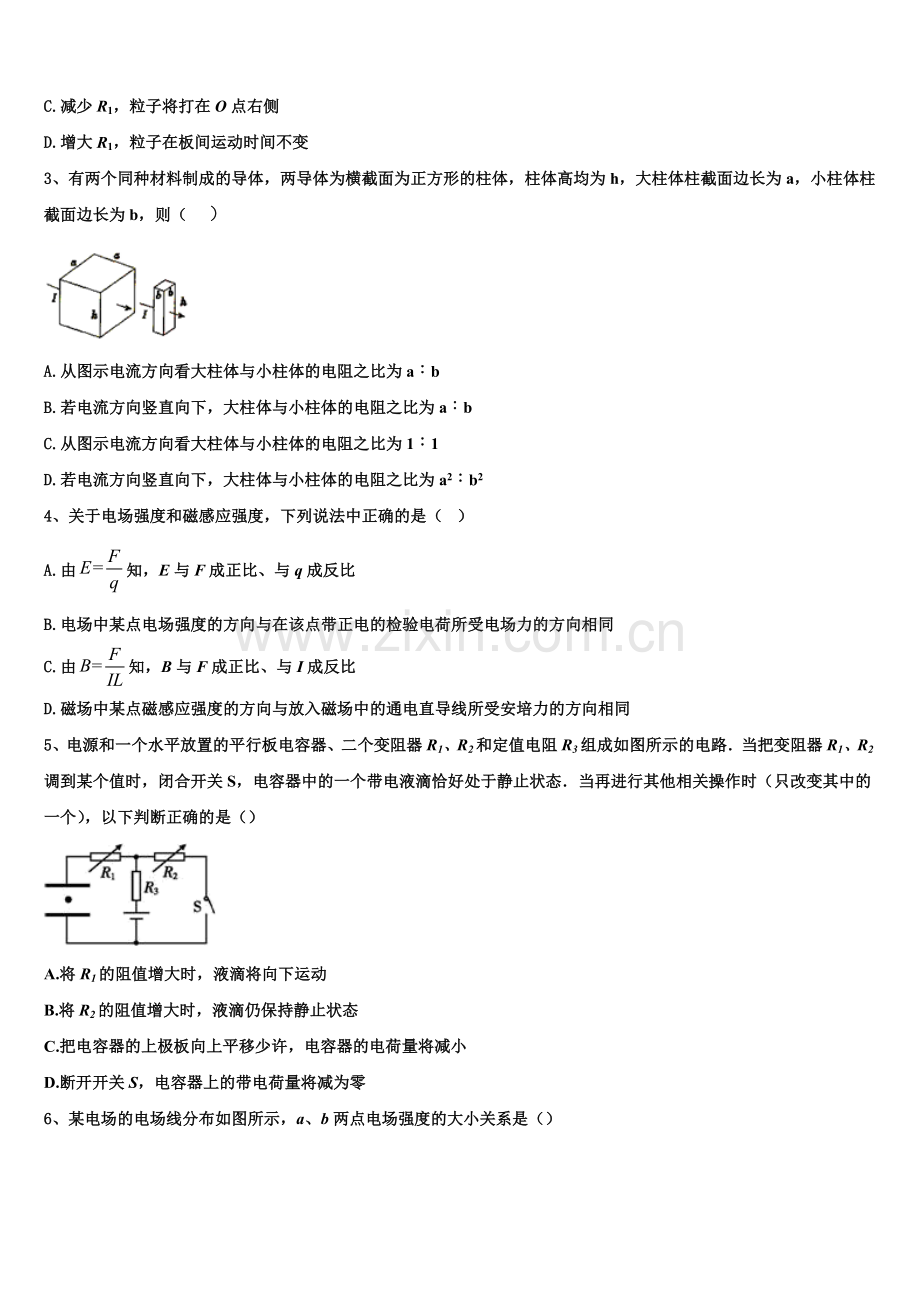

C.减少R1，粒子将打在O点右侧
D.增大R1，粒子在板间运动时间不变
3、有两个同种材料制成的导体，两导体为横截面为正方形的柱体，柱体高均为h，大柱体柱截面边长为a，小柱体柱截面边长为b，则（ ）

A.从图示电流方向看大柱体与小柱体的电阻之比为a：b
B.若电流方向竖直向下，大柱体与小柱体的电阻之比为a：b
C.从图示电流方向看大柱体与小柱体的电阻之比为1：1
D.若电流方向竖直向下，大柱体与小柱体的电阻之比为a2：b2
4、关于电场强度和磁感应强度，下列说法中正确的是（ ）
A.由知，E与F成正比、与q成反比
B.电场中某点电场强度的方向与在该点带正电的检验电荷所受电场力的方向相同
C.由知，B与F成正比、与I成反比
D.磁场中某点磁感应强度的方向与放入磁场中的通电直导线所受安培力的方向相同
5、电源和一个水平放置的平行板电容器、二个变阻器R1、R2和定值电阻R3组成如图所示的电路．当把变阻器R1、R2调到某个值时，闭合开关S，电容器中的一个带电液滴恰好处于静止状态．当再进行其他相关操作时（只改变其中的一个），以下判断正确的是（）

A.将R1的阻值增大时，液滴将向下运动
B.将R2的阻值增大时，液滴仍保持静止状态
C.把电容器的上极板向上平移少许，电容器的电荷量将减小
D.断开开关S，电容器上的带电荷量将减为零
6、某电场的电场线分布如图所示，a、b两点电场强度的大小关系是（）

A.Ea>Eb B.Ea=Eb
C.Ea<Eb D.无法比较
二、多项选择题：本题共4小题，每小题5分，共20分。在每小题给出的四个选项中，有多个选项是符合题目要求的。全部选对的得5分，选对但不全的得3分，有选错的得0分。
7、电子感应加速器是利用感应电场来加速电子的一种设备．电子感应加速器主要由上、下电磁铁磁极和环形真空室组成，当电磁铁通以变化的电流时，会在柱形电磁铁的两极间产生磁场，在磁场中安置一个环形真空管道作为电子运行的轨道，如图所示（图中上部分为主视图、下部分为俯视图）．当磁场发生变化时，产生的感应电场就会不断加速电子，电子在真空管中沿逆时针方向做圆周运动．下列说法正确的是

A.感生电场的方向为顺时针方向
B.感生电场的方向为逆时针方向
C.电磁铁中通入的电流应越来越强
D.电磁铁中通入的电流应越来越弱
8、如图所示，电源电动势E＝3V，小灯泡L标有“2V，0.4W”，开关S接1，当变阻器调到R＝4Ω时，小灯泡L正常发光；现将开关S接2，小灯泡L和电动机M均正常工作．则 (　 　)

A.电源内阻为1Ω
B.电动机的内阻为4Ω
C.电动机的正常工作电压为1V
D.电源效率约为93.3%
9、如图所示，MN是负点电荷电场中的一条电场线，一个带正电的粒子（不计重力）从a到b穿越这条电场线的轨迹如图中虚线所示．下列结论正确的是（）

A.带电粒子从a到b运动的过程中动能逐渐减小
B.带电粒子在a点时的电势能大于在b点时的电势能
C.负点电荷一定位于N点右侧
D.带电粒子在a点时的加速度大于在b点时的加速度
10、如图甲所示为风力发电的简易模型图，在风力的作用下，风叶带动与其固定在一起的永磁铁转动，转速与风速成正比．某一风速时，线圈中产生的正弦式电流如图乙所示，则

A.电流的表达式（A）
B.磁铁的转速为5r/s
C.风速加倍时电流的表达式 (A)
D.风速加倍时线圈中电流的有效值为A
三、实验题：本题共2小题，共18分。把答案写在答题卡中指定的答题处，不要求写出演算过程。
11．（6分）在“测定电源电动势和内阻”的实验中，某同学在实验室找出了下列器材：
A.电流表G（满偏电流10mA，内阻rg=10Ω）
B.电流表A（0~0.6A，内阻不计）
C.滑动变阻器R0（0~100Ω，1A）
D.定值电阻R（阻值990Ω）
E.开关与导线若干
F.待测电源（E、r未知）
（1）由于未找到合适量程的电压表，该同学利用电表改装知识，将电流表G与定值电阻R________（填“并”或“串”）联改装成的电压表量程的最大值为________V。
（2）根据现有的实验器材，设计电路图，要求用题中所给仪器符号标在电路图中，请画在图甲所示的方框中__________。

（3）如图乙所示是该同学根据上述设计的实验电路利用测出的数据绘出的I1-I2图线（I1为电流表G的示数，I2为电流表A的示数），则由图线可以得到被测电池的电动势E=________V，内阻r=________Ω。（均保留两位有效数字）
12．（12分）在“描绘小灯泡的伏安特性曲线”的实验中，小灯泡额定电压2.5V，额定电流250mA。现有器材规格如下：
直流电流表A1（量程0~300mA，内阻约0.5Ω）；
直流电流表A2（量程0~500mA，内阻约0.2Ω）
直流电压表V1（量程0~3V，内阻约5kΩ）；
直流电压表V2（量程0~15V，内阻约10kΩ）
直流电源E（电动势6V，内阻不计）；
滑动变阻器R（阻值范围0~15Ω，允许最大电流1.0A）；
电键1个，导线若干条。
（1）实验时电流表应选择___________，电压表应选择___________。（填仪器字母代号）
（2）根据电路图在实物图中完成其余连线使之成为完整的实验电路___________。

（3）某同学在正确完成实验后，在坐标纸上画出如图所示的小灯泡I-U曲线，分析曲线可知小灯泡的电阻随电流I变大而___________（填“变大”、“变小”或“不变”）。
四、计算题：本题共3小题，共38分。把答案写在答题卡中指定的答题处，要求写出必要的文字说明、方程式和演算步骤。
13．（10分）ABC表示竖直放在电场强度为E=104V/m的水平匀强电场中的绝缘光滑轨道，其中轨道的BC部分是半径为R的圆环，轨道的水平部分与半圆环相切．A为水平轨道上的一点，而且AB=R=0.2m，把一质量m=0.1kg，带电量为q=+C的小球，放在A点由静止释放后，求：（g=10m/s2）

(1)小球到达C点的速度大小
(2)小球在C点时，轨道受到的压力大小
14．（16分）如图所示，水平放置的两块长直平行金属板a、b相距d=0.10m，a、b间的电场强度为E=5.0×105N/C，b板下方整个空间存在着磁感应强度大小为B=6.0T、方向垂直纸面向里的匀强磁场.今有一质量为m=4.8×10-25kg、电荷量为q=1.6×10-18C的带正电的粒子(不计重力)，从贴近a板的左端以v0 =1.0×106m/s的初速度水平射入匀强电场，刚好从狭缝P处穿过b板而垂直进入匀强磁场，最后粒子回到b板的Q处（图中未画出）．求P、Q之间的距离L

15．（12分）如图，两根间距为L＝0.5m的平行光滑金属导轨间接有电动势E＝3V、内阻r＝1Ω的电源，导轨平面与水平面间的夹角θ＝37°．金属杆ab垂直导轨放置，质量m＝0.2kg．导轨与金属杆接触良好且金属杆与导轨电阻均不计，整个装置处于竖直向上的匀强磁场中．当R0＝1Ω时，金属杆ab刚好处于静止状态，取g＝10m/s2，sin37°＝0.6，cos37°＝0.8

（1）求磁感应强度B的大小；
（2）若保持B的大小不变而将方向改为垂直于斜面向上，求金属杆的加速度
参考答案

一、单项选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1、C
【解析】根据并联电路，电阻越小，则电流越大，所以金属电阻丝(R2)比每个灯的灯丝(R1)电阻大
当灯的灯丝断了之后，电路中电阻增加，则电流变小，故亮度变暗．则①④的说法错误，②③的说法正确
A、A项与上述分析结论不相符，故A错误；
B、B项与上述分析结论不相符，故B错误；
C、C项与上述分析结论相符，故C正确；
D、D项与上述分析结论不相符，故D错误
2、B
【解析】A．根据电路可知，电容器上极板带负电，下极板带正电，即场强方向向上，因为粒子向下偏，所以可知受向下的电场力，场强方向跟电场力方向相反，所以粒子带负电，故A错误；
B．减少R2，不会影响板间场强，所以粒子还能打在O点，故B正确；
C．减少R1，可以增大两极板间的间电势差，可知场强变大，则粒子所受电场力增大，所以粒子将打在O点左侧，故C错误；
D．增大R1，可以减小两极板间的间电势差，可知场强变小，粒子将打在O点右侧，水平位移增大，根据x=vt，则运动时间增长，故D错误。
故选B。
3、C
【解析】AC．从图示方向看，则根据电阻定律可知，，故两电阻相等，比值为，故A错误，C正确；
BD．若电流竖直向下，则根据电阻定律有：，，故，故BD错误
【点睛】本题考查电阻定律的应用，要注意本题可以作为电阻微型化的依据，注意电流方向不同，同一个电阻其阻值可能不同
4、B
【解析】A．是电场强度的定义式，所以E与F、q无关，只取决于电身的性质，故A错误；
B．根据电场强度方向的规定：电场中某点电场强度的方向与在该点的带正电的检验电荷所受电场力的方向相同，故B正确；
C．磁感应强度公式是定义式，磁感应强度的大小与方向由磁场本身决定，与放入磁场中的通电导线所受安培力F无关，与通电导线中的电流I和导线长度L的乘积无关，故C错误；
D．根据左手定则，磁感应强度的方向与置于该处的通电导线所受的安培力方向垂直，故D错误。
故选B。
5、C
【解析】A.闭合开关S，电容器上极板带正电，带电液滴受重力和电场力处于平衡，电场力竖直向上，可知带电液滴带负电．当R1的阻值增大时，电容器两端间的电势差不变，板间场强不变，则带电液滴受到的电场力不变，液滴保持静止不动，故A错误；
B.将R2的阻值增大时，则R2两端间的电压增大，所以电容器两端间的电压增大，液滴所受的电场力变大，液滴将向上运动，故B错误；
C.把电容器的上极板向上平移少许，d增大，电容减小，电容器两端的电势差不变，则由Q=CU得知，电容器的电荷量将减小，故C正确；
D.断开开关，稳定时电容器两端间的电势差等于电源的电动势．电容器的电压增大，带电量增加，不会为零，故D错误
6、A
【解析】电场线密的地方电场的强度大，电场线疏的地方电场的强度小，所以。
故选A。

二、多项选择题：本题共4小题，每小题5分，共20分。在每小题给出的四个选项中，有多个选项是符合题目要求的。全部选对的得5分，选对但不全的得3分，有选错的得0分。
7、AC
【解析】感应电流的的磁场总是阻碍原磁通量的变化，可以判断磁场在如何变化，几何楞次定律来判断即可
【详解】AB、根据题意电子在真空管中沿逆时针方向做圆周运动且产生的感应电场就会不断加速电子，即电子受到的电场力方向为逆时针，根据电场力与负电荷运动方向相反可知电场方向应该是顺时针，故A对；B错
CD、由于电场方向是顺时针，所以感应电流方向也是顺时针，可知感应磁场方向向下，和原磁场方向相反，结合楞次定律可知原磁场在增强，所以电磁铁中通入的电流应越来越强，故C对；D错；
故选AC
【点睛】根据楞次定律可以判断感应电流的方向即应磁场的方向，要灵活运用楞次定律解题
8、AD
【解析】小灯泡的额定电流为

电阻为

A．当接1时
E=I(RL+R+r)
代入数据解得电源的内阻
r=1Ω
故A正确；
BC．当接2时灯泡正常发光，流过的电流为I=0.2A
电源内阻分的电压为
U=Ir=0.2×1V=0.2V
故电动机分电压为
U动=E-UL-U=(3-2-0.2)V=0.8V
则电动机的内阻为

故B、C均错误；
D．电源的效率为

故D项正确．
9、AD
【解析】详解】A．由于该粒子只受电场力作用且做曲线运动，电场力指向轨迹内侧，电场力方向大致向左，对带电粒子做负功，其动能减小．故A正确；
B．电场力对带电粒子做负功，电势能增大，则带电粒子在a点的电势能小于在b点的电势能，故B错误；
CD．带正电粒子的电场力向左，电场线由N指向M，说明负电荷在直线MN左侧，a点离点电荷较近，a点的电场强度大于b点的电场强度，根据牛顿第二定律得知，带电粒子在a点的加速度大于在b点的加速度，故C错误D正确。
故选AD。
10、BC
【解析】根据i-t图象判断出电流的最大值与周期，当转速加倍时，根据Em=nBSω可知产生的感应电动势加倍，形成的感应电流加倍；
【详解】通过乙图可知电流的最大值为0.6A，周期T=0.2s，故ω=＝10πrad/s，故电流的表达式为i=0.6sin10πt（A），故A错误；电流的周期为T=0.2s，故磁体的转速为 n=1/T=5r/s，故B正确；风速加倍时，角速度加倍，根据Em=nBSω可知产生的感应电动势加倍，形成的感应电流加倍，故风速加倍时电流的表达式为i=1.2sin20πt（A），故C正确；根据C得分析，形成的感应电流Im=1.2A，故有效值为，故D错误；故选BC

三、实验题：本题共2小题，共18分。把答案写在答题卡中指定的答题处，不要求写出演算过程。
11、 ①.串 ②.10 ③. ④.9.0 ⑤.10
【解析】（1）[1]把电流表G改装成电压表需要串联分压电阻。
[2]改装后电压表量程

（2）[3]应用伏安法测电源电动势与内阻，电压表测路端电压，电流表测电路电流，实验电路图如图所示
。
（3）[4]由电路图可知，电流表G与定值电阻串联充当电压表，则由闭合电路欧姆定律可得

整理得

由数学知识可知，图像与纵坐标的交点为，故电源的电动势为。
[5]图像的斜率的绝对值

解得电源内阻
12、 ①.A1 ②.V1 ③. ④.变大
【解析】（1）[1]小灯泡额定电压是，电压表应选。
[2]灯泡额定电流，电流表应选电流表。
（2）[3]根据电路图在实物图如图所示

（3）[4]由I-U曲线可知，图象的斜率越来越小，而斜率的倒数即为小灯泡的电阻，即小灯泡的电阻变大。
【点睛】本题考查了选择实验器材、连接实物电路图、实验数据处理等问题；选择实验器材时，要注意安全性原则，要保证实验电路安全，要注意精确性原则，在保证安全的情况下，所选器材量程不要太大。

四、计算题：本题共3小题，共38分。把答案写在答题卡中指定的答题处，要求写出必要的文字说明、方程式和演算步骤。
13、 (1) (2)3N
【解析】(1)设小球在C点的速度大小是vC，则对于小球由A→C的过程中，由动能定理得：

解得：

(2)小球在C点时受力分析如图

由牛顿第二定律得：

解得：

由牛顿第三定律可知，小球对轨道压力：
NC′=NC=3N
14、8cm
【解析】粒子a板左端运动到P处，由动能定理得

代入有关数据，解得
，代入数据得θ=30°
粒子在磁场中做匀速圆周运动，圆心为O，半径为r，如图
由几何关系得

联立求得
代入数据解得
15、（1）2T；（2）1.5m/s2，方向沿斜面向上
【解析】（1）当R0=1Ω时，根据闭合电路的欧姆定律求解电流强度，由平衡条件求解磁感应强度；
（2）若保持B的大小不变而将方向改为垂直于斜面向上，此时安培力的方向沿斜面向上，根据牛顿第二定律求解加速度大小
【详解】（1）当R0＝1Ω时，根据闭合电路的欧姆定律可得
根据左手定则可知安培力方向水平向右；
由平衡条件有：BILcosθ＝mgsinθ
解得B＝2T；
（2）若保持B的大小不变而将方向改为垂直于斜面向上，此时安培力的方向沿斜面向上，大小不变；
根据牛顿第二定律可得：BIL﹣mgsinθ＝ma
解得：a＝1.5m/s2，方向沿斜面向上
【点睛】本题主要是考查安培力作用下的导体棒的平衡问题，解答此类问题要明确导体棒的受力情况，结合平衡条件列方程解答
