2026届江苏省南京六合区程桥高级中学物理高二第一学期期末考试模拟试题含解析.doc

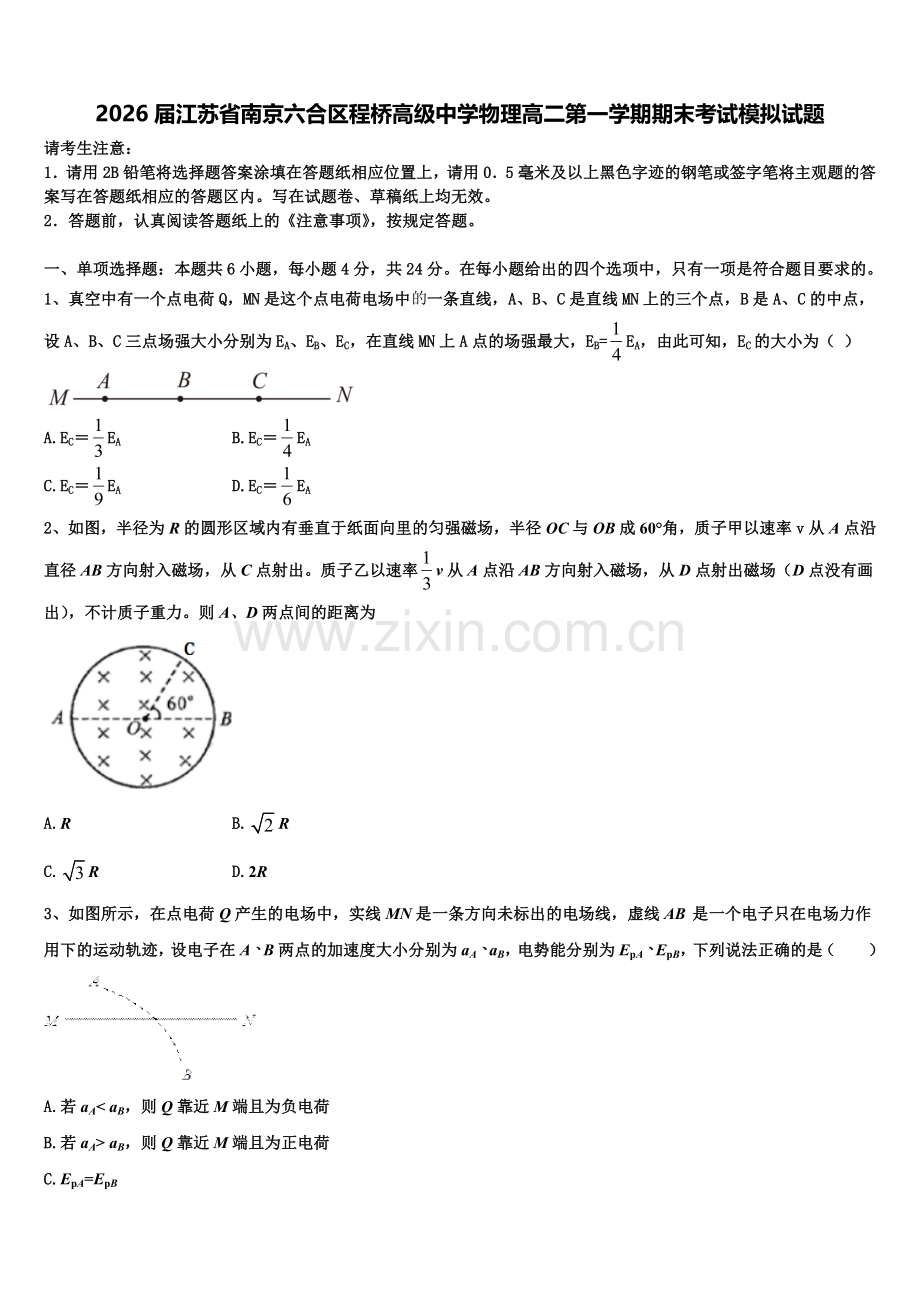

2026届江苏省南京六合区程桥高级中学物理高二第一学期期末考试模拟试题
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。

一、单项选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1、真空中有一个点电荷Q，MN是这个点电荷电场中一条直线，A、B、C是直线MN上的三个点，B是A、C的中点，设A、B、C三点场强大小分别为EA、EB、EC，在直线MN上A点的场强最大，EB=EA，由此可知，EC的大小为（ ）

A.EC＝EA B.EC＝EA
C.EC＝EA D.EC＝EA
2、如图，半径为R的圆形区域内有垂直于纸面向里的匀强磁场，半径OC与OB成60°角，质子甲以速率v从A点沿直径AB方向射入磁场，从C点射出。质子乙以速率v从A点沿AB方向射入磁场，从D点射出磁场（D点没有画出），不计质子重力。则A、D两点间的距离为

A.R B.R
C.R D.2R
3、如图所示，在点电荷Q产生的电场中，实线MN是一条方向未标出的电场线，虚线AB 是一个电子只在电场力作用下的运动轨迹，设电子在A、B两点的加速度大小分别为aA、aB，电势能分别为EpA、EpB，下列说法正确的是（　　）

A.若aA< aB，则Q靠近M端且为负电荷
B.若aA> aB，则Q靠近M端且为正电荷
C.EpA=EpB
D.EpA>EpB

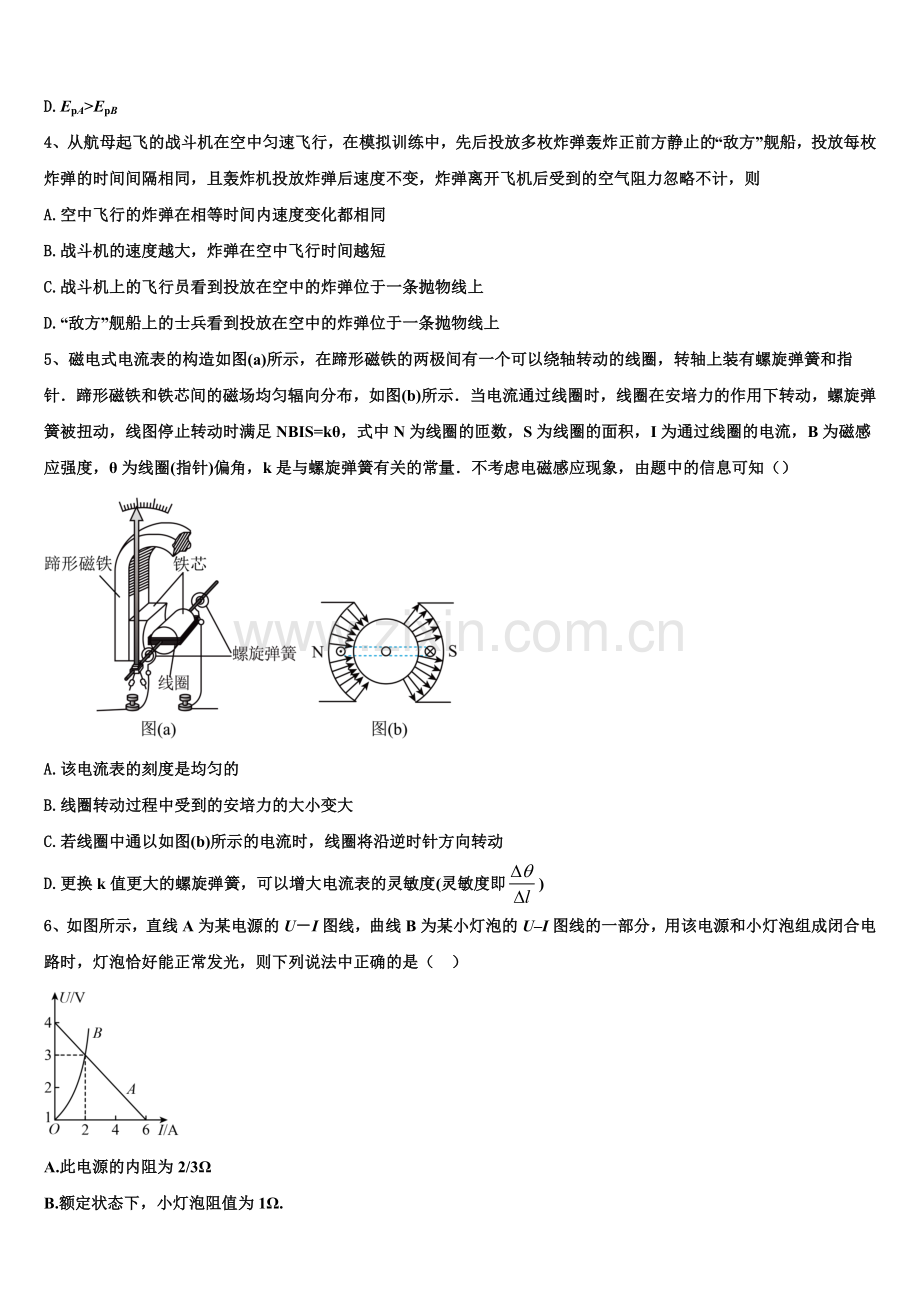

4、从航母起飞的战斗机在空中匀速飞行，在模拟训练中，先后投放多枚炸弹轰炸正前方静止的“敌方”舰船，投放每枚炸弹的时间间隔相同，且轰炸机投放炸弹后速度不变，炸弹离开飞机后受到的空气阻力忽略不计，则
A.空中飞行的炸弹在相等时间内速度变化都相同
B.战斗机的速度越大，炸弹在空中飞行时间越短
C.战斗机上的飞行员看到投放在空中的炸弹位于一条抛物线上
D.“敌方”舰船上的士兵看到投放在空中的炸弹位于一条抛物线上
5、磁电式电流表的构造如图(a)所示，在蹄形磁铁的两极间有一个可以绕轴转动的线圈，转轴上装有螺旋弹簧和指针．蹄形磁铁和铁芯间的磁场均匀辐向分布，如图(b)所示．当电流通过线圈时，线圈在安培力的作用下转动，螺旋弹簧被扭动，线图停止转动时满足NBIS=kθ，式中N为线圈的匝数，S为线圈的面积，I为通过线圈的电流，B为磁感应强度，θ为线圈(指针)偏角，k是与螺旋弹簧有关的常量．不考虑电磁感应现象，由题中的信息可知（）

A.该电流表的刻度是均匀的
B.线圈转动过程中受到的安培力的大小变大
C.若线圈中通以如图(b)所示的电流时，线圈将沿逆时针方向转动
D.更换k值更大的螺旋弹簧，可以增大电流表的灵敏度(灵敏度即)
6、如图所示，直线A为某电源的U－I图线，曲线B为某小灯泡的U–I图线的一部分，用该电源和小灯泡组成闭合电路时，灯泡恰好能正常发光，则下列说法中正确的是（　）

A.此电源的内阻为2/3Ω
B.额定状态下，小灯泡阻值为1Ω.
C.灯泡的额定功率为6 W
D.小灯泡的U–I曲线说明电功率越大，灯丝电阻率越小
二、多项选择题：本题共4小题，每小题5分，共20分。在每小题给出的四个选项中，有多个选项是符合题目要求的。全部选对的得5分，选对但不全的得3分，有选错的得0分。
7、如图所示，螺线管匝数n=1500匝，横截面积S=20cm2，螺线管导线电阻r=1Ω，电阻R=4Ω。螺线管所在空间存在水平向右的磁场，磁感应强度大小随时间的变化如图所示，下列说法正确的是（　　）

A.电阻R的电流方向是从C到A
B.感应电流的大小随时间均匀增大
C.电阻R两端的电压为6V
D.经过电阻R的电流大小为1.2A
8、在如图所示的远距离输电电路图中，升压变压器和降压变压器均为理想变压器，发电厂的输出电压和输电线的电阻均不变，随着发电厂输出功率的增大，下列说法中正确的有( )

A.升压变压器的输出电压增大
B.降压变压器的输出电压增大
C.输电线上损耗的功率增大
D.输电线上损耗的功率占总功率的比例增大
9、如图所示是一个由电池、电阻R、开关S与平行板电容器组成的串联电路，开关S闭合．一带电液滴悬浮在两板间P点不动，下列说法正确的是（  ）

A.带电液滴带正电
B.增大两极板距离的过程中，电阻R中有从b到a的电流
C.断开S，减小两极板正对面积的过程中，液滴将加速上升
D.断开S，减小两极板距离过程中，液滴静止不动
10、如图所示的U—I图像中，直线I为某电源的路端电压与电流的关系，直线Ⅱ为某一电阻R的伏安特性曲线，用该电源直接与电阻R连接成闭合电路，由图像可知（　　）

A.R的阻值为1.5Ω
B.电源电动势为3V，内阻为0.5Ω
C.电源的输出功率为1.5W
D.电源内部消耗功率为1.0W
三、实验题：本题共2小题，共18分。把答案写在答题卡中指定的答题处，不要求写出演算过程。
11．（6分）某实验小组设计了如图所示欧姆表电路，通过调控电键和调节电阻箱，可使欧姆表具有“”和“”两种倍率。已知：电源电动势，内阻；毫安表满偏电流，内阻，回答以下问题：

①图的电路中：插孔应该接_______表笔（选填红、黑）；应该选用阻值为_________的电阻（小数点后保留一位小数）；
②经检查，各器材均连接无误，则：当电键断开时，欧姆表对应的倍率为___________（选填“”、“”）；
③为了测量电阻时便于读出待测电阻的阻值，需将毫安表不同刻度标出欧姆表的刻度值，其中，中央刻度处应标的数值是________________；
④该小组选择闭合的档位，欧姆调零操作无误，测量电阻时，毫安表指针处于图位置，由此可知被测电阻_______。

12．（12分）要测量某种合金的电阻率。

（1）若合金丝长度为L，直径为D，阻值为R，则其电阻率ρ=___________，用螺旋测微器测合金丝的直径如图甲所示，读数D=___________mm。
（2）图乙是测量合金丝阻值的原理图，S2是单刀双掷开关。根据原理图在图丙中将实物连线补充完整___________。
（3）闭合S1，当S2处于位置a时，电压表和电流表的示数分别为U1=1.35V，I1=0.30A；当S2处于位置b时，电压表和电流表的示数分别为U2=0.92V，I2=0.32A，根据以上测量数据判断，当S2处于位置___________（选填“a”或“b”）时，测量相对准确，测量值Rx=___________Ω。（结果保留两位有效数字）。
四、计算题：本题共3小题，共38分。把答案写在答题卡中指定的答题处，要求写出必要的文字说明、方程式和演算步骤。
13．（10分）ABC表示竖直放在电场强度为E=104V/m的水平匀强电场中的绝缘光滑轨道，其中轨道的BC部分是半径为R的圆环，轨道的水平部分与半圆环相切．A为水平轨道上的一点，而且AB=R=0.2m，把一质量m=0.1kg，带电量为q=+C的小球，放在A点由静止释放后，求：（g=10m/s2）

(1)小球到达C点的速度大小
(2)小球在C点时，轨道受到的压力大小
14．（16分）如图所示，水平放置的两块长直平行金属板a、b相距d=0.10m，a、b间的电场强度为E=5.0×105N/C，b板下方整个空间存在着磁感应强度大小为B=6.0T、方向垂直纸面向里的匀强磁场.今有一质量为m=4.8×10-25kg、电荷量为q=1.6×10-18C的带正电的粒子(不计重力)，从贴近a板的左端以v0 =1.0×106m/s的初速度水平射入匀强电场，刚好从狭缝P处穿过b板而垂直进入匀强磁场，最后粒子回到b板的Q处（图中未画出）．求P、Q之间的距离L

15．（12分）如图，两根间距为L＝0.5m的平行光滑金属导轨间接有电动势E＝3V、内阻r＝1Ω的电源，导轨平面与水平面间的夹角θ＝37°．金属杆ab垂直导轨放置，质量m＝0.2kg．导轨与金属杆接触良好且金属杆与导轨电阻均不计，整个装置处于竖直向上的匀强磁场中．当R0＝1Ω时，金属杆ab刚好处于静止状态，取g＝10m/s2，sin37°＝0.6，cos37°＝0.8

（1）求磁感应强度B的大小；
（2）若保持B的大小不变而将方向改为垂直于斜面向上，求金属杆的加速度
参考答案

一、单项选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1、C
【解析】根据点电荷的电场强度公式：，结合各点到点电荷的间距即可求解
【详解】在直线MN上A点的场强最大，说明点电荷Q靠近A，而MN是这个点电荷电场中的一条直线，故点电荷Q在A点的左侧，设距离A点x，AB和BC的间距为L；根据点电荷电场强度的计算公式可得：，，，EB＝EA，解得L＝x，则：，故C正确，ABD错误
【点睛】本题主要是考查了库仑定律的计算公式；知道真空中静止的两个点电荷之间的作用力与它们的电荷量乘积成正比、与它们之间的距离平方成反比.
2、A
【解析】质子在磁场中做匀速圆周运动，由洛伦兹力提供向心力，有

甲质子的半径为

乙质子的半径为

甲、乙质子的运动轨迹如图所示，由几何关系可得

所以，则三解形AOD为等边三角形，所以AD距离为R，故A正确。
故选A。

3、B
【解析】AB、由图可知粒子电场力应向左方，因粒子带负电，故电场线的方向应向右，若aA< aB，则Q靠近N端且为负电荷，故A错误；若aA> aB，则Q靠近M端且为正电荷，故B正确；
CD、粒子由A到B过程中，电场力做负功，电势能增加，故A点的电势能EpA小于在B点的电势能EpB；故CD错误；
故选B
【点睛】曲线运动中，合力指向曲线的内侧；轨迹与电场线交点位置，电场力向左，故从A到B，电场力做负功，电势能增加
4、A
【解析】A．空中飞行的炸弹都做平抛运动，加速度都是g，根据△v=gt知在相等时间内速度变化都相同，故A正确
B．炸弹在空中飞行时间由下落的高度决定，与初速度无关，故B错误；
C．由于惯性，炸弹和飞机水平方向具有相同速度，因此炸弹落地前排列在同一条竖直线上，轰炸机上的飞行员看到投放在空中的炸弹位于一条竖直线上，故Ｃ错误；
D．由于每一颗炸弹投放时刻不同，即抛出点不同，则“敌方”舰船上的士兵看到投放在空中的炸弹不在同一条抛物线上，故D错误
5、A
【解析】A项：磁场是均匀辐向分布，线圈转动过程中各个位置的磁感应强度的大小不变，螺旋弹簧的弹力与转动角度成正比，所以该电流表的刻度是均匀的，故A正确；
B项：磁场是均匀辐向分布，线圈转动过程中各个位置的磁感应强度的大小不变，线圈转动过程中各个位置时产生的感应电流大小也不变，所以受到的安培力的大小不变，故B错误；
C项：若线圈中通以如图(b)所示的电流时，根据左手定则，左侧受安培力向上，右侧受安培力向下，所以顺时针转动，故C错误；
D项：更换k值更大的螺旋弹簧，同样的电流变化导致同样的安培力变大，但转动角度变化减小，所以灵敏度减小，故D错误
6、C
【解析】根据电源U-I图可得：U＝4−0.5I，又有U=E-Ir，所以，电源电动势E=4V，内阻r=0.5Ω，故A错误；电源和小灯泡组成闭合电路时，灯泡两端电压为路端电压，故两曲线交点即为灯泡的电压、电流；又有灯泡恰好能正常发光，故灯泡的额定电压U=3V，额定电流I=2A，所以，额定功率为：P=UI=6W，阻值为：R＝U/I＝1.5Ω，故C正确，B错误；由图可得：电功率越大时，U-I曲线越陡，那么电阻越大，故电阻率越大，故D错误；故选C

二、多项选择题：本题共4小题，每小题5分，共20分。在每小题给出的四个选项中，有多个选项是符合题目要求的。全部选对的得5分，选对但不全的得3分，有选错的得0分。
7、AD
【解析】A．由楞次定律可以判断出螺线管中电流方向从右向左，那么通过电阻R的电流方向是从C到A，故A正确；
BCD．根据法拉第电磁感应定律有

由图2可知，

代入数据解得

由闭合电路欧姆定律得

因此感应电流的大小是恒定的，螺线管两端的电压是外电压为

故BC错误，D正确。
故选AD。
8、CD
【解析】由于发电厂的输出电压不变，升压变压器的匝数不变，所以升压变压器的输出电压不变，故A错误
B、由于发电厂的输出功率增大，则升压变压器的输出功率增大，又升压变压器的输出电压U2不变，根据P=UI可输电线上的电流I线增大，导线上的电压损失变大，则降压变压器的初级电压减小，则降压变压器的输出电压减小，故B错误．根据P损=I线2R，又输电线上的电流增大，电阻不变，所以输电线上的功率损失增大，故C正确．根据，则有：；发电厂的输出电压不变，输电线上的电阻不变，所以输电线上损耗的功率占总功率的比例随着发电厂输出功率的增大而增大．故D正确．故选CD
考点：远距离输电
9、CD
【解析】电容器上板带正电，而油滴所受电场力向上，可知油滴带负电，选项A错误；增大两极板距离的过程中，电容器的电容变小，而电容器板间电压不变，由Q=CU分析知电容器带电量减小，电容器要放电，电阻R中有从a到b的电流，故B错误．断开S，极板上是电量Q不变；减小两极板正对面积的过程中，根据电容的决定式分析知电容减小，由C=Q/U分析可知U增大，由公式E=U/d分析可知E增大，油滴所受的电场力变大，则液滴将加速上升，选项C正确；断开S，电容器极板上带电量不变；减小两极板两极板距离过程中，根据电容的决定式、电容的定义式C=Q/U，以及由公式E=U/d可得与d无关，即E保持不变，所以液滴静止仍然不动．故D正确；故选CD
【点睛】本题是电容器动态变化分析问题，关键要抓住不变量．当电容器保持与电源相连时，其电压不变，同时掌握电容定义式与决定式的内容及其区别，并理解的推导过程
10、AC
【解析】A.电阻R的伏安特性曲线的斜率等于电阻的阻值，R的阻值大小为：
，
故A正确；
B.根据闭合电路欧姆定律得
U=E−Ir，
由图象Ⅰ读出，当I=0时，电源的电动势：
E = U =3V；
内阻等于图线Ⅰ的斜率大小，则
，
故B错误；
C.两图线的交点表示该电源直接与电阻R相连组成闭合电路时的工作状态，由图读出路端电压U=1.5V，电流I=1A，则电源的输出功率为：
P出=UI=1.5×1W=1.5W，
故C正确；
D.内部消耗的功率为：

故D错误。
故选：AC。

三、实验题：本题共2小题，共18分。把答案写在答题卡中指定的答题处，不要求写出演算过程。
11、 (1).黑 (2).2.2 (3).×10 (4).30 (5).45
【解析】①[1]欧姆档内部电源的正极接黑表笔；
[2]根据欧姆档倍率关系，可知闭合开关可以将电流表量程变为原来的倍，根据分流特点：

解得：；
②[3]当电键断开时，电流表的量程较小，在相同的电压下，根据闭合欧姆定律：

可知电流越小，能够接入的电阻越大，所以当电键断开时，对应档；
③[4]假设欧姆档内部电阻为，根据闭合欧姆定律：

则处对应的阻值：；
④[5]根据闭合电路欧姆定律：

解得：。
12、 ①. ②.0.899~0.902 ③. ④.b ⑤.2.9
【解析】（1）[1]有电阻的决定式

得电阻率为

[2]由图示螺旋测微器可知，其示数为

（2）[3]根据图2所示电路图连接实物电路图，实物电路图如图所示

（3）[4]由实验数据可知

由此可知

电流表分压较大，为减小实验误差，电流表应采用外接法，即S2处于位置b
[5]根据欧姆定律，则有

四、计算题：本题共3小题，共38分。把答案写在答题卡中指定的答题处，要求写出必要的文字说明、方程式和演算步骤。
13、 (1) (2)3N
【解析】(1)设小球在C点的速度大小是vC，则对于小球由A→C的过程中，由动能定理得：

解得：

(2)小球在C点时受力分析如图

由牛顿第二定律得：

解得：

由牛顿第三定律可知，小球对轨道压力：
NC′=NC=3N
14、8cm
【解析】粒子a板左端运动到P处，由动能定理得

代入有关数据，解得
，代入数据得θ=30°
粒子在磁场中做匀速圆周运动，圆心为O，半径为r，如图
由几何关系得

联立求得
代入数据解得
15、（1）2T；（2）1.5m/s2，方向沿斜面向上
【解析】（1）当R0=1Ω时，根据闭合电路的欧姆定律求解电流强度，由平衡条件求解磁感应强度；
（2）若保持B的大小不变而将方向改为垂直于斜面向上，此时安培力的方向沿斜面向上，根据牛顿第二定律求解加速度大小
【详解】（1）当R0＝1Ω时，根据闭合电路的欧姆定律可得
根据左手定则可知安培力方向水平向右；
由平衡条件有：BILcosθ＝mgsinθ
解得B＝2T；
（2）若保持B的大小不变而将方向改为垂直于斜面向上，此时安培力的方向沿斜面向上，大小不变；
根据牛顿第二定律可得：BIL﹣mgsinθ＝ma
解得：a＝1.5m/s2，方向沿斜面向上
【点睛】本题主要是考查安培力作用下的导体棒的平衡问题，解答此类问题要明确导体棒的受力情况，结合平衡条件列方程解答
