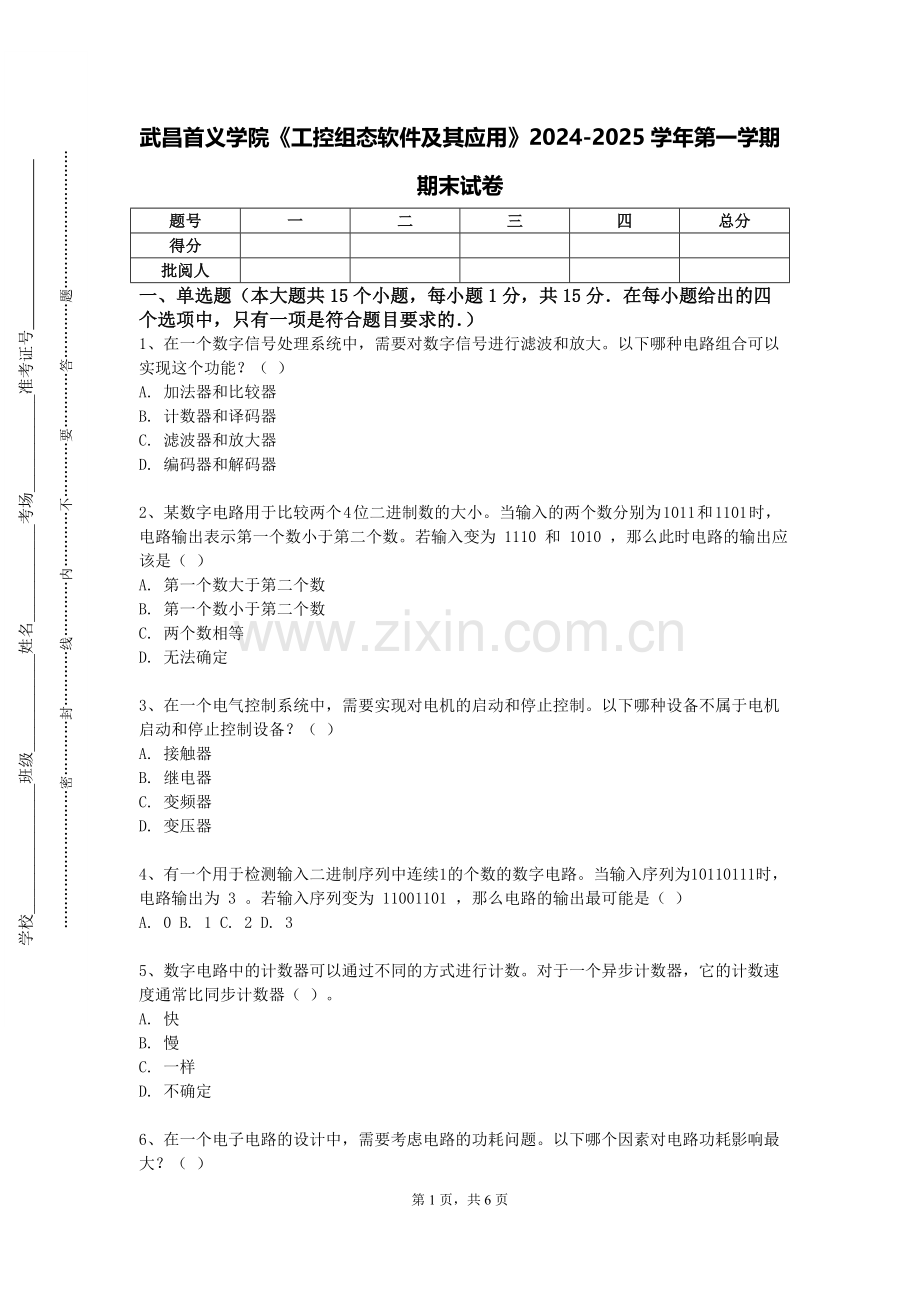

武昌首义学院《工控组态软件及其应用》2024-2025学年第一学期期末试卷
题号
一
二
三
四
总分
得分

批阅人

一、单选题（本大题共15个小题，每小题1分，共15分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、在一个数字信号处理系统中，需要对数字信号进行滤波和放大。以下哪种电路组合可以实现这个功能？（ ）
A. 加法器和比较器
B. 计数器和译码器
C. 滤波器和放大器
D. 编码器和解码器

2、某数字电路用于比较两个 4 位二进制数的大小。当输入的两个数分别为 1011 和 1101 时，电路输出表示第一个数小于第二个数。若输入变为 1110 和 1010 ，那么此时电路的输出应该是（ ）
A. 第一个数大于第二个数
B. 第一个数小于第二个数
C. 两个数相等
D. 无法确定

3、在一个电气控制系统中，需要实现对电机的启动和停止控制。以下哪种设备不属于电机启动和停止控制设备？（ ）
A. 接触器
B. 继电器
C. 变频器
D. 变压器

4、有一个用于检测输入二进制序列中连续 1 的个数的数字电路。当输入序列为 10110111 时，电路输出为 3 。若输入序列变为 11001101 ，那么电路的输出最可能是（ ）
A. 0 B. 1 C. 2 D. 3

5、数字电路中的计数器可以通过不同的方式进行计数。对于一个异步计数器，它的计数速度通常比同步计数器（ ）。
A. 快
B. 慢
C. 一样
D. 不确定

6、在一个电子电路的设计中，需要考虑电路的功耗问题。以下哪个因素对电路功耗影响最大？（ ）
A. 电子元件的静态功耗
B. 电子元件的动态功耗
C. 电路的工作频率
D. 电路的负载大小

7、在一个工厂的自动化生产线中，需要使用传感器进行检测和控制。以下哪个传感器不属于常用的传感器类型？（ ）
A. 位移传感器
B. 速度传感器
C. 重量传感器
D. 气味传感器

8、在一个由理想运放构成的积分运算电路中，输入电压为方波，周期为20ms，幅度为2V，电容为2μF，电阻为200kΩ。经过100ms后，输出电压约为多少？（ ）
A. -10V B. -8V C. 8V D. 10V

9、在一个数字电路中，使用比较器对两个 4 位二进制数进行比较，若两个数相等，比较器的输出是什么电平？（ ）
A. 高电平 B. 低电平 C. 不确定 D. 高阻态

10、对于一个时变电磁场，已知某一区域的电场强度随时间的变化率为 dE/dt，磁导率为 μ，该区域产生的位移电流密度为：（ ）
A. μ(dE/dt)
B. ε(dE/dt)
C. με(dE/dt)
D. (dE/dt) / μ

11、在一个由多个逻辑门组成的数字电路中，已知输入信号 A、B、C 的值分别为 1、0、1，若该电路实现的逻辑功能为当 A 和 C 中有一个为 1 且 B 为 0 时输出为 1，否则输出为 0。以下哪种逻辑门组合可以实现该功能？（ ）
A. 与门和或门 B. 或门和非门 C. 与非门和或门 D. 与门和非门

12、数字电路中的译码器可以分为多种类型。对于一个二进制译码器，输入为 3 位二进制代码，它可以有几个输出端口？（ ）
A. 3 个
B. 6 个
C. 8 个
D. 9 个

13、在一个电气控制系统中，有一台三相异步电动机，其额定功率为 10kW，额定电压为 380V，额定电流为 20A。现采用星三角降压启动方式，启动时电动机绕组接成星形，启动电流为直接启动电流的 1/3。那么直接启动时的电流大约是多少？（ ）
A. 20A
B. 40A
C. 60A
D. 80A

14、在一个电子设备的控制系统中，需要实现对电机的正反转控制。以下哪种电子元件可以用于电机的正反转控制？（ ）
A. 继电器
B. 接触器
C. 三极管
D. 二极管

15、有一个数字电路用于检测输入的 8 位二进制数中相邻两位是否相同。当输入为 10011001 时，电路输出为 0 ，表示相邻两位不完全相同。若输入变为 11100111 ，那么电路的输出最可能是（ ）
A. 0 B. 1 C. 无法确定 D. 以上都不对

二、多选题（本大题共10小题，每小题2分，共20分．有多个选项是符合题目要求的．）
1、以下关于数字电路中的纠错编码，哪些说法是正确的？（ ）
A. 可以检测和纠正传输中的错误 B. 增加了数据的冗余度 C. 常见的有海明码和卷积码 D. 对系统的可靠性有提升作用

2、在集成运放的封装选择中，以下哪些因素会影响？（ ）
A. 散热要求 B. 安装空间 C. 成本 D. 引脚数量

3、以下关于电磁波的干涉和衍射现象，正确的是（ ）
A. 干涉是波的叠加 B. 衍射是波绕过障碍物 C. 都与波的波长有关 D. 都只发生在相干波源的情况下

4、在数字系统中，以下关于存储器的描述，正确的有（ ）
A. 分为随机存储器（RAM）和只读存储器（ROM）
B. RAM 中的数据可以随时读写
C. ROM 中的数据在断电后不会丢失
D. 存储器的容量和地址线、数据线的数量有关

5、以下关于电力系统中的新能源发电的特点，正确的有（ ）
A. 随机性
B. 间歇性
C. 不可控性
D. 环保性

6、电气控制线路中，热继电器的保护特性主要取决于哪些因素？
A. 发热元件的电阻值
B. 电流整定倍数
C. 环境温度
D. 安装方式

7、在集成运放的应用中，以下哪些属于常见的电路类型？（ ）
A. 比例运算电路
B. 加法运算电路
C. 积分运算电路
D. 微分运算电路

8、在电力变压器的保护中，通常配置的保护有（ ）
A. 瓦斯保护
B. 纵差动保护
C. 过电流保护
D. 零序电流保护

9、以下关于电磁波在不同介质分界面上的反射和折射，正确的有（ ）
A. 入射角和反射角相等 B. 折射角与入射角满足一定的关系 C. 能量守恒 D. 频率会发生变化

10、以下哪些是数字电路中常见的存储器件？（ ）
A. 随机存储器（RAM） B. 只读存储器（ROM） C. 闪存（Flash Memory） D. 寄存器

三、分析题（本大题共5个小题，共25分)
1、（本题5分）电气设备的绝缘耐压试验是重要的检测手段。请分析绝缘耐压试验的方法和技术，讨论如何确保试验的安全性和有效性。

2、（本题5分）某企业的自动化生产线在运行时出现控制系统故障，影响了生产效率。分析故障可能产生的原因，如传感器故障、控制器程序错误等，并提出解决措施。

3、（本题5分）某工厂的电气设备在高温环境下运行时，故障率明显增加。请分析高温对电气设备的影响机制，如绝缘老化加速、导体电阻增大、电子元件性能下降等，并提出在高温环境下保障电气设备正常运行的措施，如加强通风散热、选用耐高温材料、定期维护检测等。

4、（本题5分）某学校的实验室在进行电气实验时，发生了一起轻微电击事故。经过对实验设备、操作流程和安全防护措施的检查，发现了一些存在的安全隐患。请深入分析事故原因，并提出加强实验室电气安全管理的具体方案和实验人员培训的建议。

5、（本题5分）某小区的智能门禁系统在使用过程中出现了故障，无法正常开启。分析可能的原因，如设备故障、电源问题等，并提出解决措施。

四、简答题（本大题共4个小题，共40分)
1、（本题10分）阐述电气控制中如何进行电路故障的排查和诊断。

2、（本题10分）解释电气控制中如何选择合适的控制算法。

3、（本题10分）分析场效应管放大器的性能特点，与三极管放大器进行比较。

4、（本题10分）用集成计数器芯片设计一个任意进制计数器。
