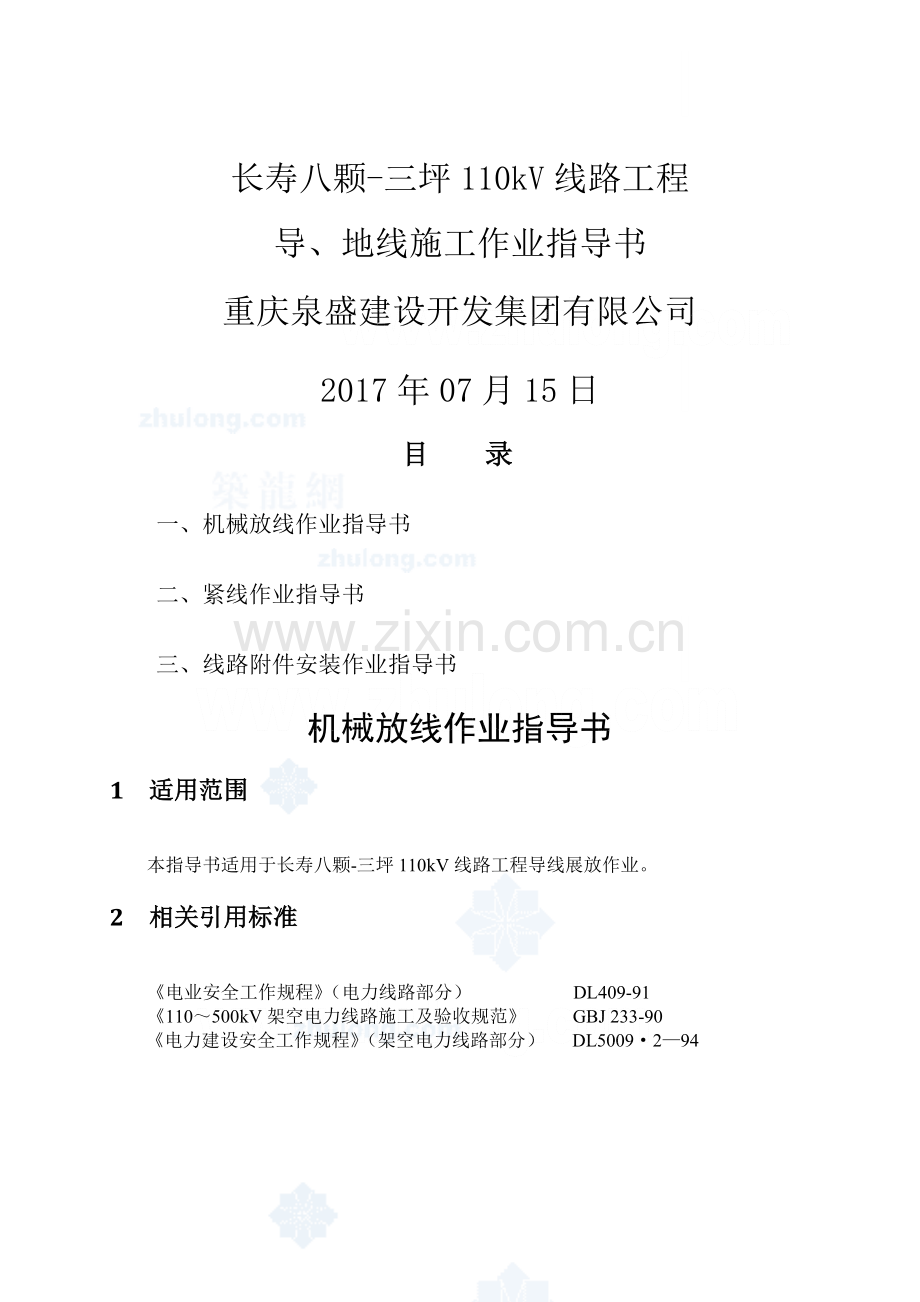

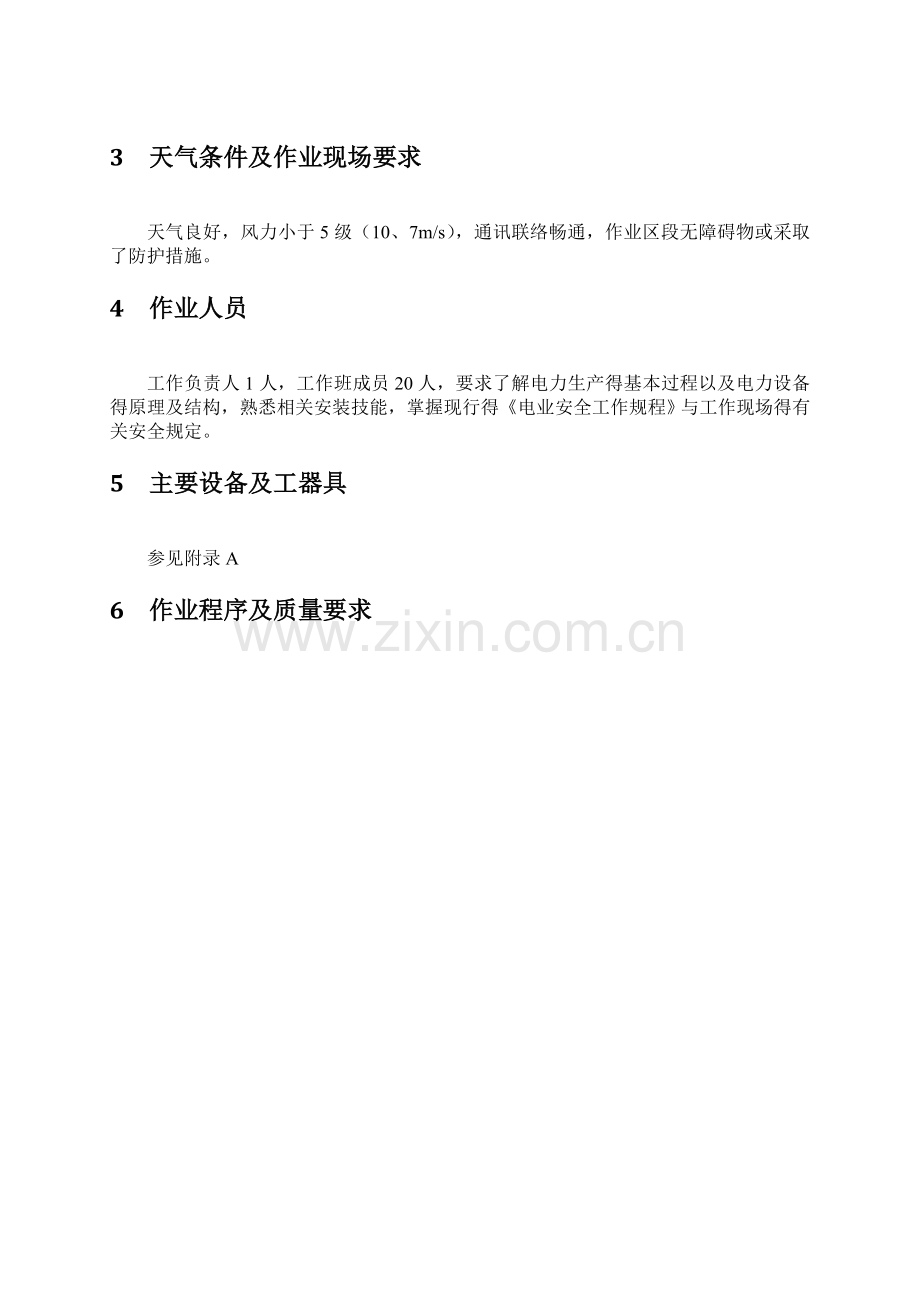

长寿八颗-三坪110kV线路工程导、地线施工作业指导书重庆泉盛建设开发集团有限公司2017年07月15日目 录一、机械放线作业指导书二、紧线作业指导书三、线路附件安装作业指导书机械放线作业指导书1 适用范围本指导书适用于长寿八颗-三坪110kV线路工程导线展放作业。2 相关引用标准电业安全工作规程（电力线路部分） DL409-91 110500kV架空电力线路施工及验收规范 GBJ 233-90电力建设安全工作规程（架空电力线路部分） DL50092943 天气条件及作业现场要求天气良好，风力小于5级（10、7m/s），通讯联络畅通，作业区段无障碍物或采取了防护措施。4 作业人员工作负责人1人，工作班成员20人，要求了解电力生产得基本过程以及电力设备得原理及结构，熟悉相关安装技能，掌握现行得电业安全工作规程与工作现场得有关安全规定。5 主要设备及工器具参见附录A6 作业程序及质量要求序号作 业 程 序质 量 要 求1接受工作任务。工作负责人清楚工作任务并熟知作业方法。作业人员必须对作业任务及存在得危险点做到心中有数。2工器具准备：按照附录A所列工具与材料名称及数量进行准备。各工器具连接组合就是否合适。必须保证所用得工器具在定期试验周期内，不得超期使用。登高工具试验周期：半年一次。起重工具试验周期：每年一次。登高、起重工具外表检查周期：每月一次。3准备工作：（1）调查与分工：展放负责人应会同各组长对沿线情况进行周密得调查与分工。（2）放线滑车得悬挂：在直线杆塔绝缘子串得金具上悬挂放线滑轮。（3）在耐张杆塔得横担上悬挂放线滑车。（4）布置牵引场与张力场。（5）搭设跨越架。（6）准备好通讯联络工具，布置通讯联系。（7）沿线障碍已消除，跨越线路得停电联系工作。（1）安全用具：大小合适，锁扣自如。（2）导线放线滑轮必须使用铝滑轮、地线放线滑轮使用铁滑轮。（3）跨越架长度L=（D+3)/sin,跨越架与被跨越物得最小安全距离必须满足规定要求（4）布线时导地线长度应留一定得裕度，平地2%，山区3%，高山5%（5）在跨越电力线路搭设跨越架时，必须采用坚实可靠得杉木杆或竹杆。在其她跨越处，可采用钢管脚手架。(6)直线杆塔一般每相导线挂1个5轮滑车，当有下列情况必须改为挂双滑车：1）垂直于滑车轴方向得荷重超过了滑车得承载能力。2）压接管或压接管得保护钢甲过滑车时可能造成压接管弯曲得。3）包络角超过30度，可能造成导线背股时。耐张转角塔每相悬挂2个5轮滑车。（7）不允许有导线接头得档距不得选为牵张场地。4展放导引绳：（1）用人力展放导引绳。（2）当线头放过杆塔几十米后，挂线组应将线回松吊上杆塔穿过滑车，放一档线挂一基杆塔，直至将全耐张段导线挂至滑车上。（3）每个放线段需展放3-5个导引绳采用抗弯连接器连接。（4）导引绳展放完毕后在放线区段两段将其临时锚固，并使导引绳保持一定得张力。（1）在交叉跨越处及每隔三基杆塔得下方需设信号人员监视放线得情况，防止发生意外。（2）线盘处设专人控制放线速度，防止导地线跑偏、松脱，并进行导地线得外观检查。（3）展放导地线经过岩石或坚硬地质地段，应在导地线下垫木、草袋等防止导地线磨损。（4）领线人员应由技工担任，对准前方不得走偏，注意各相导线避雷线部得相互交叉，同时随时注意信号，控制行走速度。（5）导引绳放完后，应具有一定得张力，对地距离不低于5米。5展放牵引绳：（1）将已展放得导引绳得一端与小张力车上得牵引绳连接，另一端与小牵引机连接。（2）开动小牵引机与小张力机，通过导引绳将牵引绳牵引，展放到各杆塔得放线滑车上。（3）牵引绳展放完毕后，将其两端进行锚固。（1）一般牵引绳较粗，在锚固时，为减小锚固力，牵引绳对地距离可适当减小，但一般不宜低于3米（2）如果牵引绳较细，展放时得牵引力不大，也可采用人力拖放进行展放，可省去展放导引绳这一工序。6展放导线：（1）将牵引钢丝绳绕在牵引机得绕线论上，其绕线方向由内向外绕，上进上出，顺槽绕满后引出并与绕线盘连接固定。（2）在张力场侧先用尼龙绳绕在张力轮上，尼龙绳得一端与线盘上得导线连接（3）慢慢开动张力机，用尼龙绳带动导线，使导线绕在张力轮上。导线绕在张力轮上得方向为左进右出，上进上出。导线绕在张力轮上之后，线端由张力轮上引出与牵引板连接牢固。（4）慢慢开动牵引机收紧牵引绳，拆除牵引绳得临锚，根据要求调整放线张力与牵引张力，待各子导线张力一致、牵引板保持平衡后，即可牵引导线。（5）将导线展放在放线滑车上，待导线展放完毕后，将导线两端临时锚固在地面上。（1）导线通过越线架时，距越线架顶不宜小于1米或在越线架顶上安置朝天放线滑轮，使导线从朝天放线滑轮上通过，以防磨伤导线。（2）在导线或牵引绳有上拔现象得地方应安装压线滑轮并派专人瞧守（3）牵引板在过直线塔放线滑轮时，可不减速，在过转角塔放线滑轮时，应减速，以15m/min得速度通过。（4）牵引板通过滑车前，应调整各子导线张力，使牵引板水平与滑轮方向一致，当牵引板过滑轮之后，发生翻转或抗扭锤搭在导线上，应立即停止放线。（5）牵引板在到牵引绳得压线滑轮时，应将压线滑轮去掉后继续牵引，如在该处导线上拔，应安装导线压线滑轮。（6）张力放线顺序宜先放中相后放边相导线。（7）开始牵引时速度要慢，以后逐渐加速，避免突然加速，使导线起伏波动，发生跳槽。（8）牵引导线时牵引速度可控制在50-100m/min、7拆除牵引设备，完成张力放线，转入下一道工序。检查做到人走场清。7 危险点分析及作业安全注意事项7、1 各工器具连接组合要合适。必须保证所用得工器具在定期试验周期内，不得超期使用。7、2使用前必须进行外观检查，并正确使用。7、3 转角塔如果牵引力得受力平面对滑轮面得倾斜度较大，易发生跳槽，可用拉绳使其预偏。7、4 检查好放线滑轮，对于转轴不好得不能使用。7、5 在架设跨越架时保证其长宽度符合标准，采取两侧加装拉线或撑杆，防止倒塌7、6 放线前，沿线勘查保证对沿线障碍消除情况得了解。7、7 保证联系畅通，控制好领线人与瞧线盘人员得协调。7、8 在线头穿入放线滑轮时，不应强用力，使导线受伤。7、9 当导引绳被卡住、挂住时，应立即用通讯工具通知全线施工人员，进行处理。7、10 高空作业人员不得麻痹违章，不管大小工作，都应打好安全带与二道保护绳。7、11 各位置人员应协调一致。7、12 发生滑车转动不灵活、跨越架不牢固、摩擦严重等意外情况时，应先停牵引机，再停张力机，以免发生导线受力严重拉断等问题。7、13 当存在平行或交叉带电线路，感应电较大等情况，应将牵张机可靠接地，当有雷声时应立即停止，避免雷击。在带电跨越架得两侧，放线滑轮应接地。附录A：工器具材料清册序号工 具 名 称规 格单位数量备 注1放线滑轮个若干2呢绒绳索 14mm条10-203绳 环 25mm个10-204钢丝绳头个10-205单滑轮0、5T个10-206脚扣付若干攀登水泥杆用7安全带付若干8二道保护绳条若干9活扳手12寸把510手钳把511导地线放线架套112牵引设备台113张力设备台114配套钢丝绳若干15地锚套15紧线作业指导书1 适用范围本指导书适用于长寿八颗-三坪110kV线路工程导线展放作业。2 相关引用标准电业安全工作规程（电力线路部分） DL409-91 110500kV架空电力线路施工及验收规范 GBJ 233-90电力建设安全工作规程（架空电力线路部分） DL50092943 天气条件及作业现场要求天气良好，风力小于5级（10、7m/s），能见度较好，作业区段内无影响施工得障碍物，通讯联络畅通。4 作业人员工作负责人1人，工作班成员20人，要求了解电力生产得基本过程以及电力设备得原理及结构，熟悉相关安装技能，掌握现行得电业安全工作规程与工作现场得有关安全规定。5 主要设备及工器具参见附录A6 作业程序及质量要求序号作 业 程 序质 量 要 求1接受工作任务，进行现场查勘，制订施工“三措”，确定张力放线方案。工作负责人清楚工作任务并熟知作业方法。作业人员必须熟悉施工“三措”，对作业内容及存在得危险点做到心中有数。2开工前召开工前会，交代工作任务，进行技术交底，安全注意事项，进行危险点分析及预控，对作业人员进行分工。工作负责人根据作业人员得技术状况、身体素质等条件对作业人员进行合理分工。3紧线前得准备工作：（1）按所需器材型号、规格、数量准备作业工器具及材料。（2）对作业工器具进行外观检查。（3）检查紧线段内基础混凝土、各杆塔强度。（4）耐张杆塔调整好永久拉线，并在两端杆塔受力反方向侧打好临时拉线与各项补强措施。（5）埋设牵引地锚。（6）派专人检查导地线有无障碍物挂住。导地线在放线滑轮内就是否掉槽与被卡住。交叉跨越处得安全措施就是否妥当。（7）在紧线段内得跨越架、树木、河塘、房舍、交通要道等处以及压接管过滑轮处与各杆塔附近均应设专人瞧护，并保持对讲机通讯畅通。（8）观测弧垂人员就位，牵引机准备就绪。各工器具连接组合要合适。工器具满足荷载要求。必须保证所用得工器具在定期试验周期内，不得超期使用。登高工具试验周期：半年一次。起重工具试验周期：每年一次。登高、起重工具外表检查周期：每月一次。起重所用钢丝绳安全系数K=56。紧线段内基础混凝土强度达到设计规定，各杆塔部件与螺栓应齐全，紧固。地锚埋设应满足受力需要，距紧线杆塔得水平距离不得小于挂线点高度得2倍。地锚马道得布置应与受力方向一致。对主要受上拔力控制得地锚应培土夯实。4紧线区段所有得准备工作都做好之后，工作负责人统一指挥，下令开启牵引机，紧线开始。导地线紧线器得型号必须与线材规格相一致。分裂导线得紧线，如使用多轮整体型放线滑轮时，滑轮上得导线应同时牵引，使受力平衡。5弧垂观测：采用平视法在换线区段选取观测档，根据设计要求得弧垂，从导线悬垂线夹分别量取所要观测得弧垂，在两侧杆塔上绑上弛度板。观测人员用两弛度板、弧垂点三点一直线得原理来确定紧线就是否紧好。弧垂观测档得选择：（1）紧线段在5档及以下时靠近中间选择一档；（2）紧线段在612档时靠近两端各选择一档；（3）紧线段在12档以上时靠近两端及中间各选择一档。（4）观测档宜选择档距较大与悬挂点高差较小及接近代表档距得线档；（5）弧垂观测档得数量可以根据现场条件适当增加，但不得减少。观测弧垂时得实测温度应能代表导地线得温度，温度在观测档内实测。导地线各相间得弧垂及相分裂导线同相子导线得弧垂均应力求一致。观测档弧垂允许偏差：110kV +5%，-2、5%220 kV及以上 2、5%跨越通航河流得大跨越档其弧垂允许偏差不应大于1%，其正偏差值不应超过1m。相间弧垂允许不平衡最大值：110 kV 200mm220 kV 300mm6导地线弧垂符合设计要求时，安装耐张线夹。挂线时对于孤立档、较小耐张段及大跨越得过牵引长度应符合下列规定：一、耐张段长度大于300m时，过牵引长度宜为200mm；二、耐张段长度为200300m时，过牵引长度不宜超过耐张段长度得0、5；三、耐张段长度在200m以内时，过牵引长度应根据导线得安全系数不小于2得规定进行控制，变电所进出口档除外；四、大跨越档得过牵引值由设计确定。7挂线后应缓慢放松牵引绳。边松边调整永久拉线与临时拉线，并观测杆塔有否变形。8架线后测量对被跨越物得净空距离。计入导线蠕变伸长换算到最大弧垂时，必须符合设计规定。9导地线紧线完毕，拆除工器具，回收材料，清理作业现场，作业结束。作业现场无遗留物，人走场清。7 危险点分析及作业安全注意事项7、1 工作负责人根据作业人员得技术状况、身体素质等条件对作业人员进行合理分工。7、2 各工器具连接组合要合适。工器具满足荷载要求。必须保证所用得工器具在定期试验周期内，不得超期使用。7、3 在重要得交叉跨越处必须设专人监护，并且保证通讯联系始终畅通，出现问题随时汇报，停止牵引，处理后方可继续牵引。7、4 紧线时，导地线正下方严禁有人作业或逗留。7、5 严禁任何人站在线圈与线弯得内侧。7、6 牵引得导地线即将离地时，严禁横跨导地线。7、7 杆塔上作业必须使用安全带及二道保护，安全带系在牢固得构件上，防止在端部脱出或被锋利物伤害。系安全带后必须检查扣环就是否扣牢。在杆塔上作业转位时，不得失去安全带保护。7、8 安装耐张线夹应满足下列要求：（1）使用卡线器在高空安装时，应采取防止跑线得可靠措施；（2）使用螺栓线夹在高空安装时，必须将螺栓整齐、拧紧，然后方可松牵引绳；（3）在杆塔上割断得线头应用传递绳放下；（4）采用松线在地面安装时，导地线应锚固牢靠。连接金具靠近挂线点时，应停止牵引，然后挂线人员方可由安全位置到挂线点挂线。附录A：工器具材料清册序号工具名称规 格单位数量备 注1牵引机5T台12绳索14根83单滑轮0、5T个44地锚5T个45紧线器同型号个26铁锨把47对讲机个视需要而定8U型环10T个59安全带副若干10脚扣副若干11弛度板个视需要而定线路附件安装作业指导书1 适用范围本指导书适用于长寿八颗-三坪110kV线路工程导地线附件安装作业。2 相关引用标准电业安全工作规程（电力线路部分） DL409-91 110500kV架空电力线路施工及验收规范 GBJ 233-90电力建设安全工作规程（架空电力线路部分） DL50092943 天气条件及作业现场要求天气良好得白天，风力小于5级（10、7m/s）。4 作业人员工作负责人1人，工作班成员20人，要求了解电力生产得基本过程以及电力设备得原理及结构，熟悉相关施工安装技能，掌握现行得电业安全工作规程与工作现场得有关安全规定。5 主要设备及工器具参见附录A6 作业程序及质量要求序号作 业 程 序质 量 要 求1接受工作任务。工作负责人清楚工作任务并熟知作业方法。2制订施工“三措”，进行危险点分析，组织作业人员学习有关工艺质量技术标准，进行技术交底。对作业人员进行分工。每个作业人员对作业过程中得危险点做到心中有数，知道控制措施。熟知工艺及质量标准。3工器具准备：按照附录A所列工具与设计图纸所需材料名称、规格及数量进行准备。各工器具连接组合要合适。工器具满足荷载要求。必须保证所用得工器具在定期试验周期内，不得超期使用。登高工具试验周期：半年一次。起重工具试验周期：每年一次。登高、起重工具外表检查周期：每月一次。4作业组成员对作业工具与安全用具进行外观检查，将导地线在指定地点进行临时接地。5安装绝缘子串：将绝缘子逐个表面清擦干净，并进行外观检查，用5000V兆欧表逐个进行绝缘测定。将绝缘子按设计要求得片数组装成串，将弹簧销子安装好。2名作业人员携带单滑轮及传递绳登上杆塔，在欲安装位置系好安全带及二道保护后，将单滑轮固定在横担得适当位置，把传递绳放下，由地面人员将绝缘子串绑牢后，1人留绳，35人拉绳，将绝缘子串拉至杆塔上，杆上人员将横担上得球头与绝缘子串端部绝缘子碗头相连接后，穿入弹簧销子。在干燥情况下，绝缘子得绝缘电阻小于500M者，不得安装使用。安装时应检查碗头、球头与弹簧销子之间得间隙。在安装好弹簧销子得情况下，球头不得自碗头中脱出。验收前应清除瓷（玻璃）表面得泥垢。悬垂串上得弹簧销子一律向受电侧穿入。耐张串上得弹簧销子一律由上向下穿。6绝缘子串与导线连接：将手扳葫芦得挂勾挂在导线上（不影响安装线夹得位置），横担上1人收紧导链，取下放线滑轮，在导线上悬垂线夹安装位置缠绕铝包带。装上悬垂线夹，拧紧U型螺丝，将碗头与线夹得连板用穿钉连接好，戴上螺帽，并插好弹簧销子。放松手扳葫芦，使导线落至绝缘子串下端时停止下落。杆塔上1人下至导线上，系好安全带及二道保护后，将线夹上得碗头与绝缘子下端得球头相连接，插上弹簧销子。横担上1人继续放落导线，使绝缘子串受力，取下手扳葫芦。铝包带应紧密缠绕，其缠绕方向应与外层铝股得绞制方向一致；所缠铝包带可露出夹口，但不应超过10mm，其端头应回夹于线夹内压住。螺栓及穿钉得穿向：（1）悬垂串上凡能顺线路方向穿入者一律宜向受电侧穿入，特殊情况两边线由内向外，中线由左向右穿入；（2）耐张串上一律由上向下穿，特殊情况由内向外，由左向右；（3）分裂导线上一律由线束外侧向内穿。悬垂线夹安装后，绝缘子串应垂直地平面。个别情况其顺线路方向与垂直位置得位移不应超过5，且最大偏移不应超过200mm。连续上下山坡处杆塔上得悬垂线夹得安装位置应符合设计规定。金具得镀锌层有局部碰损、剥落或缺锌，应除锈后补刷防锈漆。金具上所用得开口销得直径必须与孔径配合，且弹力适度。7做引流线：将杆塔两侧预留得导线头在横担下方用并沟线夹连接。引流线做好后应呈近似悬链线状自然下垂，其对杆塔及拉线等得电气间隙必须符合设计规定。使用螺栓式耐张线夹时宜采用连引。使用压接引流线线夹时其中间不得有接头。铝制引流连板及并沟线夹得连接面应平整、光洁，其安装应符合下列规定：（1）安装前应检查连接面就是否平整，耐张线夹引流连板得光洁面必须与引流线夹连板得光洁面接触；（2）应使用汽油清洗连接面及导线表面污垢，并应涂上一层导电脂。用细钢丝刷清除涂有导电脂得表面氧化膜；（3）保留导电脂，并应逐个均匀地拧紧连接螺栓。螺栓得扭矩应符合该产品说明书所列数值。8安装防振锤（护线条）：根据设计要求得安装距离进行安装。防振锤应与地面垂直，其安装距离偏差不应大于30mm。安装预绞丝护线条时，每条得中心与线夹中心应重合，对导线包裹应紧固。导地线架设后，为了防止导地线因风振而受损伤，防振锤安装时间不应超过5天。大跨越永久性防振装置难于立即安装时，应会同设计单位采用临时防振措施。9分裂导线安装间隔棒：作业人员携带间隔棒从杆塔横担上沿绝缘子串上到导线上，乘飞车在档距内安装间隔棒。导线间隔棒得安装位置按设计要求进行。分裂导线得间隔棒得结构面应与导线垂直，安装时应采用准确得方法测量次档距。杆塔两侧第一个间隔棒得安装距离偏差不应大于次档距得1、5%，其余不应大于3%。各相间隔棒安装位置应相互一致。10对安装过得附件进行检查逐个检查。对不符合规范得附件进行纠正。根据上述质量要求进行检查。11作业完毕，清理作业现场。7 危险点分析及作业安全注意事项7、1 各工器具连接组合要合适。工器具满足荷载要求。必须保证所用得工器具在定期试验周期内，不得超期使用7、2 杆塔上作业必须使用安全带及二道保护，安全带系在牢固得构件上，防止在端部脱出或被锋利物伤害。系安全带后必须检查扣环就是否扣牢。在杆塔上作业转位时，不得失去安全带保护。7、3 为防止物件意外脱落伤人，拉绳及留绳人员均应站在离开正下方一定距离。7、4 上下传递物品要用绳索，严禁抛扔。杆塔下作业人员不得在传递物品正下方逗留。7、5 当与带电线路平行段较长时，线路存在有感应电，在平行段内加挂接地线，防止感应电伤人。7、6 安全带及二道保护应系在横担主材上，安全带不够长时，应系在绝缘子串上。严禁系在导线及手扳葫芦上。7、7 使用飞车得安全措施：（1）导线张力应事先进行验算，其安全系数不得小于2、5；（2）操作人员必须经过实际操作训练，并熟悉飞车得安全要求；（3）乘车人数、携带重量与行驶坡度不得超过铭牌上得规定；（4）在交叉跨越档内使用时，必须事先验算对障碍物得安全距离；（5）每次行驶前，必须检查前后活门就是否关闭牢靠；（6）刹车装置应灵活可靠。通过压接管应减速。安装间隔棒时，应将前后轮卡死；（7）导线上覆有冰霜时，应停止使用。附录A：工器具材料清册序号工具名称规 格单位数量备 注1安全带付若干2二道保护根若干3工具套若干包括扳手、虎钳、螺丝刀、米尺等3百米绳根44单滑轮0、5T个75传递绳 14mm根36手扳葫芦1、5T个27接地线组按实际需求定
