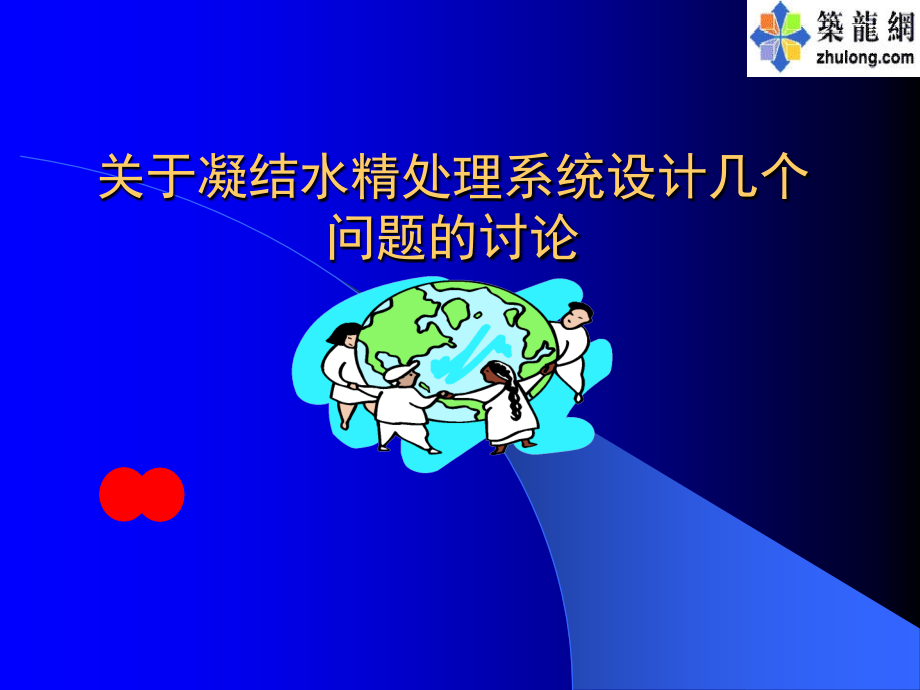

关于凝结水精处理系统设计几个问题的讨论.ppt

单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,关于凝结水精处理系统设计几个问题的讨论,问题归纳,一、选何种系统？,亚临界机组,超临界机组,空 冷机组,二、选何种结构过滤器？何种滤元?,三、选何种颗粒树脂?粉末树脂？,不同国家精处理系统设计选择的倾向性,国别,系统设计,代表公司,美国/加拿大,1.裸露混床,2.粉末树脂过滤器,GRAVER,USF,HT,GLEGG,英国,1.前置过滤器+混床,2.前置阳床+混床,KENNICOTT-,WATER SYSTEM,德国,1.分床(阳床+阴床）,2.粉末树脂过滤器,WABAG,法国,不设凝结水精处理,意大利,前置过滤器+混床,TERMOKIMIK,南非,分床,(,阳床,+,阴床）,前置过滤器,+,混床或三室床,DEGREMONT,BTE,东欧,分床,(,阳床,+,阴床）,前置过滤器,+,三室床,WABAG,不同机组类型对凝结水精处理系统设计的选择,一.亚临界机组：宜设，选择混床或过滤器系统（带铺膜或不带铺膜系统）,二.空冷机组：,第一种选择：阳+阴（+阳）分床（由德国拜耳公司提出）,1.系统优点：,1）无须树脂分离系统,2）凝结水温度的适应性好，温度高时只运行阳床,3）应用经验和运行比较成熟,4）正常运行时，出水水质有保证,5）典型业绩：南非 MATINBA 6 X 660MW间接空冷机组；,MAJUBA 4 X 330MW+4 X 660MW间接空冷机组,2.系统缺点：,1）机组启动时，进水铁含量必须小于1000ppb;因铁含量 高时，树脂容易被氧化（铁对树脂是一种催剂），强 度变差。,不同机组类型对凝结水精处理系统设计的选择,(缺点续),2）要求锅炉整个水汽系统和空冷换热面干净清洁,3）占地大，系统比较庞大,4）只运行阳床时，水汽系统PH值偏低；需要大量加氨，甚至加NAOH，易造成碱性腐蚀,5）有酸碱再生系统，存在酸雾腐蚀和酸碱废水排放,6）树脂有可能降解，影响水汽品质；,7）树脂更换频繁；运行费用高,8）系统一次性投资高,推 荐：,在机组水汽系统和锅炉内部构件以及空冷换热面比较干净,时，可以选用！国内有3座300MW和2座600MW等级共5座空冷机组电厂在使用,不同机组类型对凝结水精处理系统设计的选择,3.分床系统树脂选用：,由于大孔均粒树脂存在耐温性高，抗氧化性较强，抗污染能力好，选择性好，再生效率高等优点，建议空冷机组选用大孔均粒树脂。目前，在国外还没有凝胶树脂应用在空冷机组凝结水精处理系统的经验。大孔树脂现有的可供选择的品牌和型号有：,德国拜耳公司：LEWATIT SP112/MP500（,70,）,美国陶式化学公司：DOWEX MP525C/725A （,60,）,美国罗门哈斯公司：AMBERJET 1600/9000（,60,）,不同机组类型对凝结水精处理系统设计的选择,第二种选择：粉末树脂覆盖过滤器（由美国GRAVER公司首先提出）,1.系统优点：,1）无须树脂分离与再生系统,不存在酸碱排废;,2）系统简单,占地面积小;,3）启动时含铁量较高,但仍可以运行,节省启动时间,减少机组排 水;,4）降低树脂降解后对水汽品质的影响;,5）可以在凝结水温度低于85度的情况下运行.,6）一次性投资小；运行费用低,7)典型运行业绩:,美国达拉斯空冷电厂:,6 X 660MW,美国亚利桑那凤凰城空冷电厂:6 X 665MW,中国山西大同二电厂：2,X 600MW,2.系统缺点：,1）对铺膜工艺要求较高,否则铺膜不均匀,出水水质差。因此选 择好的铺膜工艺很重要.建议尽量采用一次铺膜,一次爆膜的 系统。避免选用多次铺膜，多次爆膜的工艺。因为这种工艺 极可能铺膜不均匀，需要在线修补膜，系统运行复杂，水质 得不到保证。,不同机组类型对凝结水精处理系统设计的选择,（缺点续）,2）对滤元和树脂粉的质量要求较高。,3）树脂粉失效后的处理应考虑环保，或深埋，或焚烧。,推荐：,针对国内锅炉本体及空冷换热面的制造水平，以及 水汽系统的清洁度，推荐选用这种系统。,3.滤元选用:,建议选用进口滤元，要空隙均匀。一般 4-5um。目前，市场上可供选择的品牌有：,1）意大利FALBAN,2）美国FILTERITE。,4.树脂选用:,建议采用H型/NH4型+OH型(再生度90%,否则除硅 效果不好)的粉末树脂。目前，市场上可供选择的品牌有：,1）意大利AQUA CHEM；,2）美国GRAVER CHEMICALS，EPICOR。,5 国内有18个300MW和12个600MW共30座空冷电厂选用；这种系,统更适合中国国情。,不同机组类型对凝结水精处理系统设计的选择,第三种选择：粉末树脂覆盖过滤器+三室床或混床,该系统比较复杂，投资较大，但有系统运行稳定，出水水质好等优点，可以增加系统运行的灵活性。在南非，欧洲有不少机组选用这种系统。在条件允许的情况下，如可以推荐选用此系统。,不同机组类型对凝结水精处理系统设计的选择,三.超临界水冷机组,第一种选择：前置过滤器+三室床或混床（不建议采用前置阳床）,1.系统运行-在机组启动时，可只运行前置过滤器，起到除铁的作 用。国内通常这时选用10um的折叠式滤元。由于铁的氧化物颗粒 直径有时小于10um，所以很容易穿透滤元，导致滤元被污等，铁 的氧化物进入水汽系统。而滤元的使用寿命通常只可勉强维持过 一年的质保期。,2.我们建议在启动时，选用缠绕式滤元，并选用廉价的纤维粉铺 膜。这样，不仅过滤效果好，而且，可延长滤元的使用寿命至3 年。在机组正常运行或前述滤元不可再使用后，可转换成2um的 折叠式滤元，不再需要铺膜。这样，不仅延长了整个系统的使用 寿命，节约了运行成本；并且保证了整个水汽系统的清洁，并为 实施加氧工况提供了必要条件。,3.树脂选型:,A.德国拜耳-大孔均粒SP112/MP500,超凝胶S100/M500,超超凝胶S200/M800,不同机组类型对凝结水精处理系统设计的选择,(树脂选型续),B.美国陶氏-超凝胶650C/550A,大孔均粒 MP525C/725A,C.美国罗门哈斯-大孔均粒 1600/9000,4.滤元选用：,1）铺膜时-缠绕式或熔喷滤元，4um5um；,2）不铺膜时-折叠式滤元，10um；,3）正常运行时-折叠式滤元，2um 或5um。,5.滤元厂家,1）美国FILTERITE；,2）意大利FALBAN（其生产的滤元产品缠绕式 和折叠式骨架部分相同，其维修及更换只需 对其表面的过滤用材料进行。）,不同机组类型对凝结水精处理系统设计的选择,第二种选择:粉末树脂过滤器系统,由于本系统简单，占地少，无酸碱再生排废水，对超临界空冷机组尤其实用。只要选择好的铺膜和爆膜工艺，以及品质优良的粉末树脂材料，出水水质完全能够满足超临界直流炉的水汽指标要求。经过调研，我们发现位于欧洲的5个采用粉末树脂覆盖过滤器作为其凝结水精处理系统而成功实施加氧工矿的应用经验。同时在澳洲有使用经验。,1.ENEL TURBIGO 320MW UP BOILER,2,ND,UNIT;,2.ENEL PORTO TOLLE 660MW UP BOILER,4,TH,UNIT;,3.FORSMARK NUCLEAR POWER PLANT BOILING WATER,REACTOR 1100MW,UNIT REACTORS 1-2-3,SWEDEN;,4.RINGHALS NUCLEAR POWER PLANT BOILING WATER,REACTOR 1100MW,UNIT REACTORS1,SWEDEN;,5.OSKARSHAMN NUCLEAR POWER PLANT BOILING WATER,REACTOR 1100MW,UNIT REACTORS12,SWEDEN.,不同机组类型对凝结水精处理系统设计的选择,电厂,名称,机组,容量,凝汽起,管材,冷却水,出水,水质,精处理,系统,设备情况,(单台),树脂粉,耗量,ENEL TURBIGO,320MW,铜管,河水,加氧工况,PH=8.2,电导0.08,2X50%,滤元 302根,(400t/h),5um,1500mm,单台过滤器每周期104kg,周期30天.,ENEL PORTO TOLLE,660MW,铜管,海水,加氧工况,PH=8.2,电导0.08,2X50%,滤元 350根,(750t/h),5um,1750mm,单台过滤器每周期150kg,周期30天.,FORSMARK,1100MW,钛管,海水,加氧工况,PH=7.0,电导0.08,7X20%,滤元 250根,(500t/h),5um,2000mm,单台过滤器每周期150kg,周期60天.,RINGHALS,1100MW,钛管,海水,加氧工况,PH=7.0,电导0.08,5X25%,滤元 302根,(600t/h),5um,1750mm,单台过滤器每周期105kg,周期60天.,OSKARSHAMN,1100MW,钛管,海水,加氧工况,PH=7.0,电导0.08,5X25%,滤元 302根,(600t/h),5um,1750mm,单台过滤器每周期105kg,周期60天.,总结-,我们的建议,1.空冷机组凝结水精处理,推荐,采用粉 末树脂过滤器系统。超临界空冷机,组除了选择单独的粉末树脂过滤器,系统外，还可以在其后增加三室床,或混床,2.超临界水冷机组采用,“前置过滤器+混床系统”,前置过滤器选用10u或5u的折叠 式滤元。同时，为改善水汽品 质，为加氧工况的实施做准备，,建议前置过滤器设铺膜系统,。,3.精处理用树脂建议选用大孔均 粒树脂。,感谢各位专家多年来对我公司的支持！,
