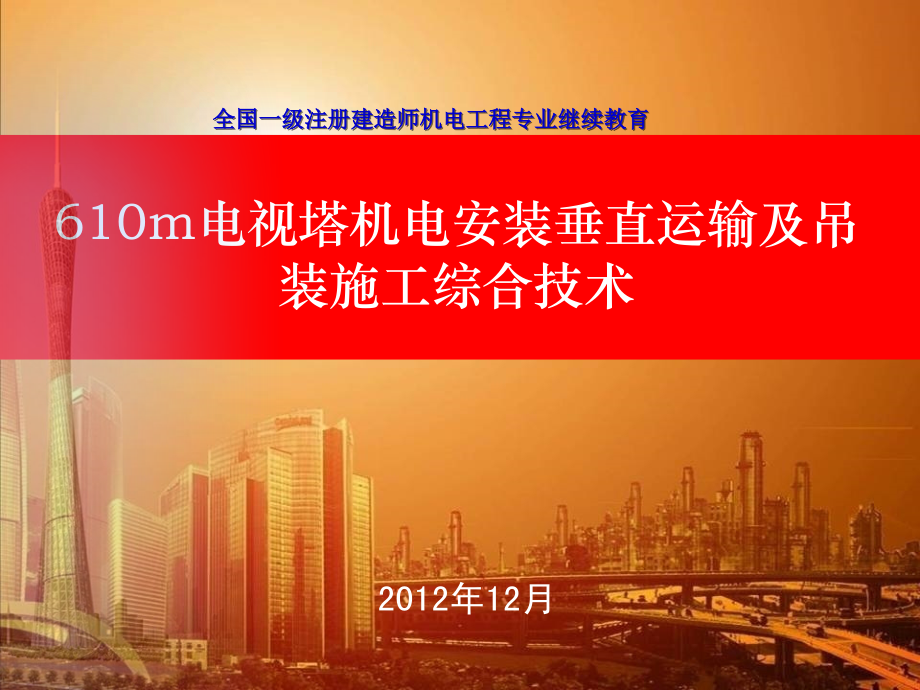

电视塔机电安装施工成套技术.ppt

一级注册建造师继续教育（机电工程专业）,610m,电视塔机电安装垂直运输及吊装施工综合技术,201,2,年,12,月,全国一级注册建造师机电工程专业继续教育,目 录,1,、项目概况,2,、关键技术,3,、成果水平,4,、综合效益和推广应用前景,广州新电视塔高,610m,，由一座高,454m,的主塔体和一个高,156m,的天线桅杆构成。建筑结构由外部的钢斜柱、斜撑、环梁和内部的钢筋混凝土筒构成，外部钢结构由,24,根钢斜柱（直径,2m,1.2m,）、斜撑、,46,组斜环梁相互支撑形成。,核心筒共,88,层,层高,5.2m,。,功能层共,37,层。,A,区共,6,层，标高（,0m32.8m,）为登塔大厅、办公用房,B,区共,6,层，标高（,84.8m116m)4D,影院，设备房,C,区共,4,层，标高（,147.2m168m),观景厅、设备用房,D,区共,4,层，标高（,334.4m355.2m),茶室及设备用房,E,区共,17,层，标高（,376m459.2m,）观光大厅、旋转餐厅、阻尼设备层、发射机房、高区配电房等,空间漫步段，无功能层，高,166.4m,，沿核心筒外框设有旋转楼梯,核心筒共,88,层，墙体内径尺寸为,17m14m,），面积,185,、共有大小预留孔洞,35,个，其中电梯井,6,个，水管井,3,个，风井,7,个，高压电缆井,1,个，馈电井,2,个，强电井,1,个，弱电井,1,个。,核心筒平面图,二、关键技术,2.1,高耸异形结构电视塔垂直运输技术,二、关键技术,技术难点：,1,、塔体结构功能层不连续，核心筒面积小，需安装的管道有,800t,，且中间缕空段核心筒无法安装卸料平台。这显著区别于一般超高层机电施工，国内外尚未有成熟类似技术案例。,2,、阻尼设备单件重量重，楼层内水平转运难度大。,3,、垂直运输机械使用频繁，协调难度大。,4,、,174m,核心筒外设有二台风力发电机。风力发电机尺寸为,1000mm*,1000mm,*5100mm,，重量为,1000kg,。这属于工程临近完工增加内容，施工吊装机具均已拆除，且发电机不允许解体运输。若采取扒杆吊装，因吊装位置处于塔体细腰部，将导致扒杆需伸出外框筒约,30m,，安全风险太大。,2.1,高耸异形结构电视塔垂直运输技术,二、关键技术,2.1,高耸异形结构电视塔垂直运输技术,解决措施,：,1,、卸料平台,主塔体特殊结构：各功能层面积均不一致，最细部位在塔体中部,最大和最小外框筒椭圆直径差达,36m,。必须设置特殊卸料平台来转运材料设备。,高耸异形建筑卸料转运平台,在平台固定接收部位设置了轨道和移动小车，便于搬运单件重量较重的设备，平台可在各功能层重复利用。,二、关键技术,2.1,高耸异形结构电视塔垂直运输技术,解决措施,：,1,、卸料平台,二,、关键技术,2.1,高耸异形结构电视塔垂直运输技术,解决措施,：,1,、卸料平台,已获国家实用新型专利授权。,高耸异形建筑卸料转运平台专利,四、关键技术,2.1,高耸异形结构电视塔垂直运输技术,空间漫步段管道倒运示意,材料（管材）通过转运平台运至无功能层底部楼层（,C3,，,33,层，标高,168m,）及顶部楼层（,D2,，,66,层，标高,334.4m,），中间无法安装卸料平台。,解决措施,：,2,、无功能层管道垂直运输转运方法,（,168m,334.4m,，高度,166.4m,，,32,层（,33-65,）。,二、关键技术,2.1,高耸异形结构电视塔垂直运输技术,此处堆放管道。,此处堆放管道，与,1,、,2#,管井通道不连通。,利用,2#,管井（,600mm*430mm,）进行垂直吊运孔,利用加压井（,1500mm*650mm,）进行,3#,管井管道垂直吊运,利用,1#,管井（,830mm*450mm,）进行垂直吊运孔,四、关键技术,2.1,高耸异形结构电视塔垂直运输技术,解决措施,：,3,、竖井管道垂直吊运专用工具,。,由于竖井吊装孔洞小，竖井管道垂直运输只能采取单根吊装方式进行，为解决管道坠落、管道吊装过程中撞击井道和避免钢丝绳吊装过程中破坏管道内涂塑层，研制了“竖井管道垂直吊运专用工具”。,三、关键技术及创新,3.1,广州新电视塔设备材料垂直运输施工技术,二、关键技术,2.1,高耸异形结构电视塔垂直运输技术,解决措施,：,4,、,高空风力发电机采用高低区擦窗机组合吊装方法。,详细方法见动画演示,。,二、关键技术,2.2,竖井电缆垂直敷设技术,二、关键技术,技术难点：,1,、单根电缆全长,538.6m,，井道内电缆垂直吊装距离为,391.4m,，核心筒楼层不能布置大容绳量、大吨位卷扬机。,2,、单根电缆总重量为,4039.5kg,，垂直段重,2.94t,重量重，铠装电缆吊装中容易被自重拉伤。,3,、井道在无功能层段为超长封闭式，长达,166.4 m,，人员无法直接到达，电缆支架施工难度大，作业环境危险。,4,、电缆竖井空间狭窄，不到,1.5m,2,，操作困难。,5,、电视塔细而高，摆动大，敷设后的电缆需要采用防摆动措施。,2.2,竖井电缆垂直敷设技术,二、关键技术,2.2,竖井电缆垂直敷设技术,二、关键技术,2.2,垂直井道牵引电缆技术,二、关键技术,2.2,竖井电缆垂直敷设技术,解决措施,：,1,、无功能层段支架安装时设置移动小平台。,高压电缆井每隔,1.3m,设一副电缆支架，每,5.2m,设一副承重支架，无功能层共有,124,副电缆支架。支架安装借助自制的一对移动作业小平台自下而上交替上移来完成。,二、关键技术,2.2,竖井电缆垂直敷设技术,解决措施,：,2,、设置电缆防摆动装置，保证超长电缆的安全使用。,二、关键技术,2.2,垂直井道牵引电缆技术,1,、分别在,168m,和,386.4m,各设置一台,MJ-5,型卷扬机，设置专用电缆吊具，采用空中接力方式吊装电缆，解决了卷扬机容绳量不够的问题。,解决措施,：,3,、采用空中接力吊运方法进行电缆垂直吊装。,二、关键技术,2.2,垂直井道牵引电缆技术,2,、设置辅助钢丝绳，电缆在电缆垂直牵引过程中，每隔,20m,用夹具将电缆固定在辅助钢丝绳上（辅助钢丝绳（,D,型,6,（,9+9+1,），,=15.5mm,，总长度,400m,）。,二、关键技术,2.2,垂直井道牵引电缆技术,二、关键技术,2.2,垂直井道牵引电缆技术,二、关键技术,二、关键技术,二、关键技术,二、关键技术,二、关键技术,三 成果水平,5.1,成果查新,3.1,成果鉴定结论,该成果总体达国际领先水平,四、综合效益和推广应用前景,填补在超高层塔类建筑机电施工项目方面的专业空白，极大地推动超高层塔类建筑机电安装工程施工技术与施工工艺的进步，为今后类似工程的施工提供先进的施工工艺与经验。,本技术已获得中建总公司科学技术二等奖和中安协科学技术二等奖，阻尼抗震系统垂直电机底座施工工法获国家级工法。本工程获国家鲁班奖。,六、综合效益和推广应用前景,六、综合效益和推广应用前景,
