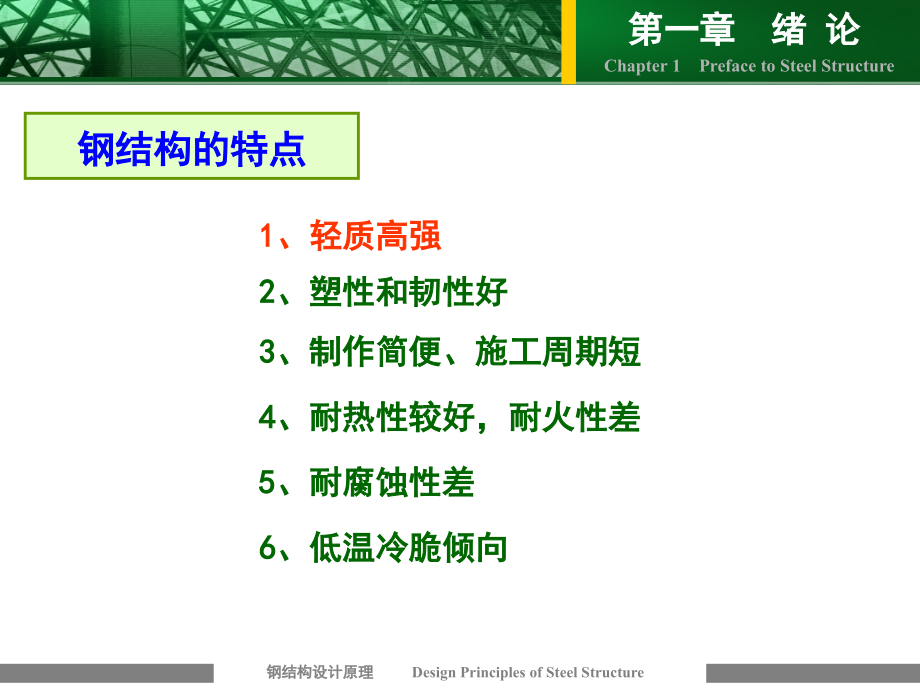

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,钢结构设计原理,Design Principles of Steel Structure,1,、轻质高强,钢结构的特点,第一章 绪 论,Chapter,1 Preface to Steel Structure,2,、塑性和韧性好,3,、制作简便、施工周期短,4,、耐热性较好，耐火性差,5,、耐腐蚀性差,6,、低温冷脆倾向,钢与混凝土对比,Q235,C30,钢结构设计原理,Design Principles of Steel Structure,Chapter 1 Preface to Steel Structure,轻质高强,轻质,材料的质量密度与强度的比值 小,Q235,钢,C30,混凝土,Q235,钢,密度,：,7850kg/m,3,强度,：,215N/mm,2,C30,混凝土,密度,：,2450kg/m,3,强度,：,14.3N/mm,2,第一章 绪 论,钢结构设计原理,Design Principles of Steel Structure,Chapter 1 Preface to Steel Structure,加拿大蒙特利尔世界博览会美国馆，直径为,76M,，高,60M,。,大跨结构,第一章 绪 论,钢结构设计原理,Design Principles of Steel Structure,Chapter 1 Preface to Steel Structure,国家大剧院,总建筑面积近,15,万平方米，该工程外部围护结构为钢结构网壳，是半椭圆球形，东西长轴,212.2m,，南北短轴,143.64m,，总高度,46.285m,。设计为法国巴黎机场公司安德鲁建筑师，整体结构用钢量达,6750,吨。,大跨结构,第一章 绪 论,钢结构设计原理,Design Principles of Steel Structure,Chapter 1 Preface to Steel Structure,国家体育场建筑体形上像鸟巢，建筑面积,25.8m,2,。可容纳,10,万人。平面为椭圆形，长轴,340m,，短轴,292m,。屋盖中间有一个,146m,76m,的开口，这部分将设计成开合屋盖。采用加肋薄壁箱形截面，总用钢量达,16,万吨。,国家体育馆,大跨结构,第一章 绪 论,钢结构设计原理,Design Principles of Steel Structure,Chapter 1 Preface to Steel Structure,上海金茂大厦,位于上海浦东新区，陆家嘴金融贸易中心，采用钢筋混凝土核心筒，外框钢骨混凝土及钢柱结构。建筑面积,28.9,万,m,2,，地下,3,层，地上,88,层，建筑高度,420.5m,，总用钢量,18000,吨。设计者为美国,S.O.M,事务所。,高层结构,第一章 绪 论,钢结构设计原理,Design Principles of Steel Structure,第一章 绪 论,Chapter 1 Preface to Steel Structure,上海环球金融中心,位于陆家嘴金融贸易区，毗邻金贸大厦，是以日本森大厦株式会社为中心，联合日本、美国等,40,多家企业投资兴建的项目。工程占地面积为,3,万,m,2,，总建筑面积达,38.16,万,m,2,。该工程地上,101,层，地下,3,层，建筑主体高度达,492m,，总用钢量,26000,吨，采用钢筋混凝土核心筒，外框钢骨混凝土及钢柱结构，,2008,年竣工。,高层结构,钢结构设计原理,Design Principles of Steel Structure,第一章 绪 论,Chapter 1 Preface to Steel Structure,序号,名 称,城市,建成年份,层数,高度,米,用途,1,哈里法塔,迪拜,2010,160,828,多功能,2,台北,101,台北,2004,101,508,多功能,3,上海环球金融中心,上海,2008,101,492,多功能,4,PetronasTower,吉隆坡,1996,88,450,多功能,5,Sears Tower,芝加哥,1974,110,443,办公,6,金茂大厦,上海,1998,88,421,多功能,7,Empire State Building,纽约,1931,102,381,办公,8,中环广场,香港,1992,78,374,办公,9,中银大厦,香港,1989,70,369,办公,10,T,&C Tower,高雄,1997,85,348,多功能,钢结构设计原理,Design Principles of Steel Structure,1,、轻质高强,钢结构的特点,第一章 绪 论,Chapter,1 Preface to Steel Structure,2,、塑性和韧性好,3,、制作简便、施工周期短,4,、耐热性较好，耐火性差,5,、耐腐蚀性差,6,、低温冷脆倾向,汶川地震中都江堰市华夏广场小区，底部两层整体倒塌,汶川地震中绝大部分钢结构建筑安然无恙,钢结构设计原理,Design Principles of Steel Structure,第一章 绪 论,汶川地震震害反思,钢结构房屋具有良好的延性和较强的整体性，具有卓越的抗震性能，在地震中很少发生整体破坏或倒塌现象。,混凝土结构,砌体结构,钢结构,2,、塑性和韧性好,日本阪神大地震过后的钢结构住宅小区,钢结构设计原理,Design Principles of Steel Structure,1,、轻质高强,钢结构的特点,Chapter,1 Preface to Steel Structure,2,、塑性和韧性好,3,、制作简便、施工周期短,4,、耐热性较好，耐火性差,5,、耐腐蚀性差,6,、低温冷脆倾向,第一章 绪 论,举例说明：,日本装配式钢结构住宅,50,天施工过程,第一日,堪察现场,第二日,维护现场，拆除旧房,第十日,基础完成,第二十日,房屋单元安装完毕,第二十五日,门窗安装完毕，内墙安装完毕、石膏板安装完毕,天棚、地面开始制作,第三十日,室内外装修基本完毕,第三十五日,电器、洁具、上下水管道安装调试完毕,第四十三日,班组自行检查调整,第四十八日,公司检查,第四十九、五十日,使用说明介绍,完工后的室内,完工后的外观,钢结构设计原理,Design Principles of Steel Structure,1,、轻质高强,钢结构的特点,Chapter,1 Preface to Steel Structure,2,、塑性和韧性好,3,、制作简便、施工周期短,4,、耐热性较好，耐火性差,5,、耐腐蚀性差,6,、低温冷脆倾向,第一章 绪 论,4,、耐热性较好，耐火性差,钢结构设计需重视防火问题！,钢结构设计原理,Design Principles of Steel Structure,1,、轻质高强,钢结构的特点,Chapter,1 Preface to Steel Structure,2,、塑性和韧性好,3,、制作简便、施工周期短,4,、耐热性较好，耐火性差,5,、耐腐蚀性差,6,、低温冷脆倾向,第一章 绪 论,钢结构设计原理,Design Principles of Steel Structure,1,、轻质高强,钢结构的特点,Chapter,1 Preface to Steel Structure,2,、塑性和韧性好,3,、制作简便、施工周期短,4,、耐热性较好，耐火性差,5,、耐腐蚀性差,6,、低温冷脆倾向,第一章 绪 论,
