高边坡防护技术.ppt

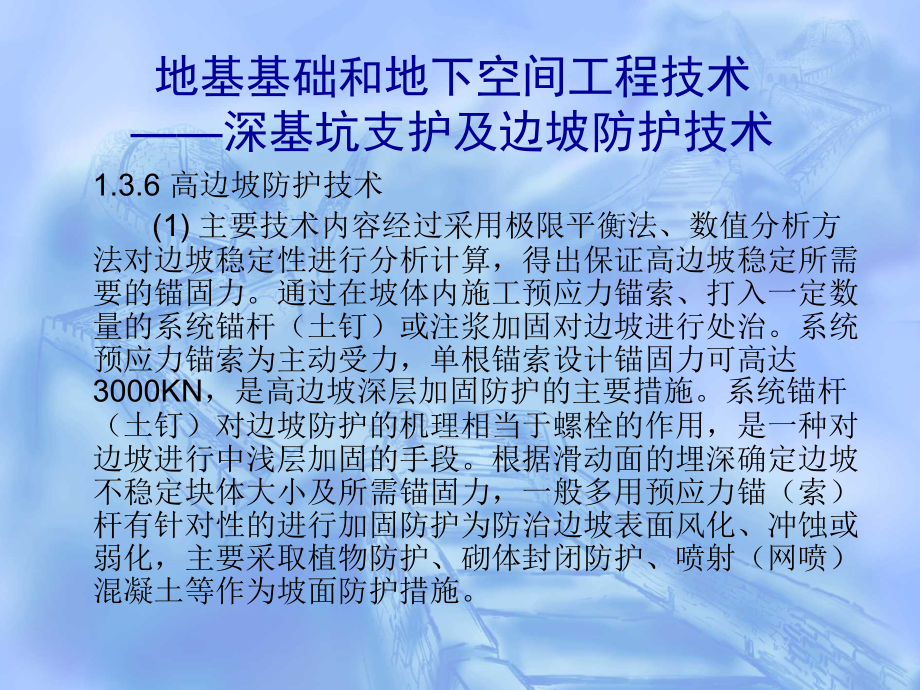

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,地基基础和地下空间工程技术深基坑支护及边坡防护技术,1.3.6 高边坡防护技术,(1)主要技术内容经过采用极限平衡法、数值分析方法对边坡稳定性进行分析计算，得出保证高边坡稳定所需要的锚固力。通过在坡体内施工预应力锚索、打入一定数量的系统锚杆（土钉）或注浆加固对边坡进行处治。系统预应力锚索为主动受力，单根锚索设计锚固力可高达3000KN，是高边坡深层加固防护的主要措施。系统锚杆（土钉）对边坡防护的机理相当于螺栓的作用，是一种对边坡进行中浅层加固的手段。根据滑动面的埋深确定边坡不稳定块体大小及所需锚固力，一般多用预应力锚（索）杆有针对性的进行加固防护为防治边坡表面风化、冲蚀或弱化，主要采取植物防护、砌体封闭防护、喷射（网喷）混凝土等作为坡面防护措施。,地基基础和地下空间工程技术深基坑支护及边坡防护技术,1.3.6 高边坡防护技术,(2)技术指标,根据边坡高度、岩体性状、构造及地下水的分布，判断潜在滑移面的位置。选择适宜的计算方法确定所需的锚固力并给出整体安全系数。采用加固防护措施提高边坡的稳定性。主要技术指标为：,锚索锚固力：5003000KN,锚杆锚固力：100500KN,喷射混凝土：强度不低于C20,锚（索）杆固定方式：可采用机械固定、灌浆（胶结材料）固定、扩张基底固定方式，根据粘结强度确定锚固力设计值。,在实际工程中，要结合边坡坡度、高度、水文地质条件、边坡危害程度合理选择防护措施，提高地层软弱结构面、潜在滑移面的抗剪强度，改善地层的其它力学性能，并加固危岩，将结构物地层形成共同工作的体系，提高边坡稳定性。,(3)适用范围,高度大于30m 的岩质高陡边坡、高度大于15m 的土质边坡、水电站侧岸高边坡、船闸、特大桥桥墩下岩石陡壁、隧道进出口仰坡等。,
