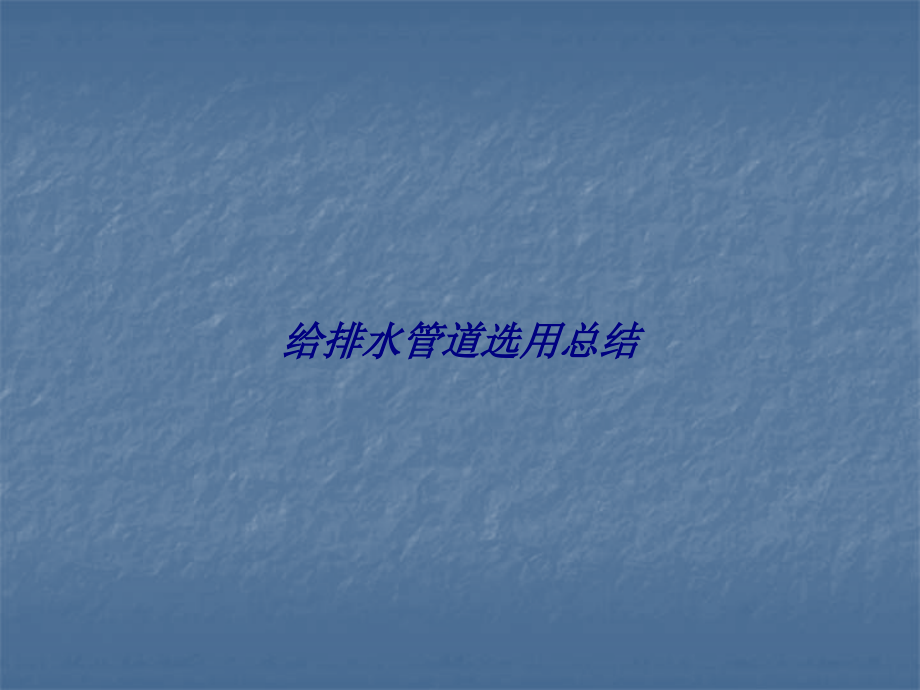

给排水管道选用总结.ppt

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,给排水管道选用总结,第一部分 管道材料总结,1 硬聚氯乙烯（PVC-U）管2 无规共聚聚丙烯（PP-R）给水管3 铝塑复合给水管4 铜管5 薄壁不锈钢管6 热浸镀锌钢管7 焊接钢管8 氯化聚氯乙烯（PVC-C）给水管9 聚乙烯(PE)管10 丙烯腈丁二烯苯乙烯（ABS）工程塑料给水管11 涂塑钢管12 衬塑钢管13 铸铁管14 高密度聚乙烯（HDPE）排水管15 增强聚丙烯（FRPP）模压管16 玻璃纤维增强塑料夹砂（RPM）管,1 硬聚氯乙烯（PVC-U）管,PVC-U,管道是以卫生级聚氯乙烯,(PVC),树脂为主要原料，加入适量的稳定剂、润滑剂、填充剂、增色剂等经塑料挤出机挤出成型和注塑机注塑成型，通过冷却、固化、定型、检验、包装等工序以完成管材、管件的生产。,PVC-U,管道的优点：重量轻、耐腐蚀、水流阻力小、节约能源、安装迅捷、造价低。应用范围：城镇自来水输水供水工程、建筑内外供水工程、工矿企业供水工程、地埋消防供水工程、农田水利输水灌溉工程、园林园艺绿化供水工程、水产养殖业供水排水工程等。,2 无规共聚聚丙烯（PP-R）给水管,PP-R,管又叫三型聚丙烯管，采用无规共聚聚丙烯经挤出成为管材，注塑成为管件。是欧洲,90,年代初开发应用的新型塑料管道产品。,PP-R,是,80,年代末，采用气相共聚工艺使,5%,左右,PE,在,PP,的分子链中随机地均匀聚合,(,无规共聚,),而成为新一代管道材料。它具有较好的抗冲击性能和长期蠕变性能。,PPR,管优点：价格适中、性能稳定，耐热保温，耐腐蚀，内壁光滑不结垢、管道系统安全可靠，并不渗透，使用年限可达,50,年。号称永不结垢、永不生锈、永不渗漏、绿色高级给水材料。,PPR,管缺点：施工技术要求高，需采用专用工具及专业人士进行施工，方能确保系统安全。,PPR,管材应用领域,1,、建筑物的冷热水系统，包括集中供热系统；,2,、建筑物内的采暖系统、包括地板、壁板及辐射采暖系统；,3,、可直接饮用的纯净水供水系统；,4,、中央,(,集中,),空调系统；,5,、输送或排放化学介质等工业用管道系统。,3 铝塑复合给水管,铝塑复合管是最早替代铸铁管的供水管，其基本构成应为五层，即由内而外依次为塑料、热熔胶、铝合金、热熔胶、塑料。铝塑复合管有较好的保温性能，内外壁不易腐蚀，因内壁光滑，对流体阻力很小；又因为可随意弯曲，所以安装施工方便。市场上主要有三种铝塑给水管：1、PEALPE(Polyethylene/Aluminum/Polyethylene)；2、PEALPEX(Polyethylene/Aluminum/Crosslinked Polyethylene)；3、PEXALPEX(Crosslinked Polyethylene/Aluminum/Crosslinked Polyethylene)。第一种是内外层为聚乙烯，第二种是内层为交联聚乙烯，外层为聚乙烯，第三种是内外层均为交联聚乙烯，中部层均为铝层。第一种一般用于冷水管道系统，后两种一般用于热水管。,4 铜管,又称,紫铜管,。,有色金属管,的一种，是,压制,的和,拉制,的,无缝管,。优点：铜管质地坚硬，不易腐蚀，且耐高温、耐高压，是最好的给水管材。缺点：价格高。,5 薄壁不锈钢管,壁厚为,0.62.0mm,的不锈钢带或不锈钢板，用自动氩弧焊等熔焊焊接工艺制成的管材。国内薄壁不锈钢水管是,20,世纪,90,年代末才问世的新型管材，由于其具有安全卫生、强度高、耐蚀性好、坚固耐用、寿命长、免维护、美观等特点，目前不锈钢水管发展势头强劲，已大量应用于建筑给水和直饮水管道。薄壁不锈钢管（,Light gauge stainless pipes,）具有以下突出的优势：卓越的力学性能、超群的耐磨损性能、安全卫生性能好、良好的耐温性能、保温性能较好、内壁光滑水阻小；外表美观、清洁、时尚，,100%,可回收再利用；有利于节约水资源；使用范围广；使用寿命长综合成本低。,6 热浸镀锌钢管,镀锌钢管分为冷镀锌管、热镀锌管，前者已被禁用。热镀锌管是使熔融金属与铁基体反应而产生合金层，从而使基体和镀层二者相结合。热镀锌是先将钢管进行酸洗，为了去除钢管表面的氧化铁，酸洗后，通过氯化铵或氯化锌水溶液或氯化铵和氯化锌混合水溶液槽中进行清洗，然后送入热浸镀槽中。热镀锌具有镀层均匀，附着力强，使用寿命长等优点。热镀锌钢管基体与熔融的镀液发生复杂的物理、化学反应，形成耐腐蚀的结构紧密的锌一铁合金层。合金层与纯锌层、钢管基体融为一体。故其耐腐蚀能力强。,7 焊接钢管,可分为直缝焊管和螺旋焊管。可在消防供水管网中使用。具有强度高，抗应变能力强的优点，但是其耐腐蚀性能差，应作防腐处理。同管径的钢管具有不同的厚度，所以在选择的时候应注明壁厚。直缝焊管：生产工艺简单，生产效率高，成本低，发展较快。螺旋焊管：强度一般比直缝焊管高，能用较窄的坯料生产管径较大的焊管，还可以用同样宽度的坯料生产管径不同的焊管。但是与相同长度的直缝管相比，焊缝长度增加,30100%,，而且生产速度较低。因此，较小口径的焊管大都采用直缝焊，大口径焊管则大多采用螺旋焊。,8 氯化聚氯乙烯（PVC-C）给水管,PVC-C树脂为母料，加入抗冲剂，稳定剂等辅料经高速挤出而成。其特点：1、坚固：由于PVC-C较PP-R、PB和PEX坚固，故只需较少的挂钩和支架。PVCC可耐较大的压力，在同一流率下，与PP-R、PB和PEX管比较，PVC-C管可使用较小的管径。2、安装方便：使用专用熔合剂即可连接，安装时无需专用工具，即适用于明装，也适用于暗装。3、耐腐蚀：PVC-C不易透氧，因此系统内的金属件不会因氧化而导致腐蚀。4、良好的阻燃性：PVC-C的氧指数为60，燃烧能力很低，离火即熄，不会产生火滴，更能抑制烟雾和有毒气体的产生。5、不受余氯的影响：与聚烯烃管材不同，PVC-C管长期使用后，不受水中余氯的影响，不会出现裂痕和崩漏。6、耐酸碱：PVC-C不论对酸或对碱都有较强的防腐能力，可用作输送HCL与NaOH液体。7、细菌不易繁殖：经过很多测试证实，PVC-C管内细菌不易孳生，其细菌增长率为PEX管的1/60，铜管的1/10，钢管的1/4。其水样中军团菌数测试量为PEX管的1/13，PP-R管的1/17。8、低的热膨胀系数和耐老化性能：相对其它塑料管来说，PVC-C管的热膨胀系数较小，约为PP-R、PB和PEX等其他塑料管的1/2。PVC-C管具有较强的抗紫外线能力，可以在户外使用，而一般的聚烯烃管不能。9、优越的卫生性能标准：PVC-C冷热水管经许多国际性水质卫生权威机构的测试，其结果优于世界卫生组织及中华人民共和国卫生部等机构对饮用水方面的标准。,9聚乙烯(PE)管,PE,管加工时不添加重金属盐稳定剂，材质无毒性，无结垢层，不滋生细菌，很好地解决了城市饮用水的二次污染。除少数强氧化剂外，可耐多种化学介质的侵蚀；无电化学腐蚀。在额定温度、压力状况下，,PE,管道可安全使用,50,年以上。,PE,管韧性好，耐冲击强度高，重物直接压过管道，不会导致管道破裂。,PE,管热熔或电熔接口的强度高于管材本体，接缝不会由于土壤移动或活载荷的作用断开。管道质轻，焊接工艺简单，施工方便，工程综合造价低。,10 丙烯腈丁二烯苯乙烯（ABS）塑料给水管,制造管材的材料为丙烯睛一丁二烯一苯乙烯的混配料，其中以,ABS,树脂为主，仅加入为提高其物理、力学性能及加工性能所需的添加剂，添加剂应分散均匀。丙烯腊一丁二烯一苯乙烯密度,(kg/m3),为,:1000l070,。丙烯腊一丁二烯一苯乙烯原料中丙烯睛应大于,20,（质量分数），其它组成不大于,5%,（质量分数）。原料应制成管材，按,GB/T 18252,规定进行试验，最小要求强度,MRS14,MPa,，总体使用,(,设计,),系数,C,最小值为,1.6,。,ABS,管及管件的生产应符合,GB/T 20207,的规定。用于输送饮用水的氯化聚氯乙烯管道系统应符合,GB/T 17219-1998,的要求。根据材料的耐化学性及卫生性，适用于承压给排水输送、污水处理与水处理、石油、化工、电力电子、冶金、采矿、电镀、造纸、食品饮料、空调、医药等工业及建筑领域粉体、液体和气体等流体的输送。,11 涂塑钢管,钢塑复合管，产品以无缝钢管、焊接钢管为基管，内壁涂装高附着力、防腐、食品级卫生型的聚乙烯粉末涂或环氧树脂涂料。口径范围 DN15-DN1200可带法兰及带压槽涂装。长度 6m、9m、12m及不定尺长度涂层壁厚 100微米500微米之间，通常为350微米。产品特性 1卫生无毒、不积垢，不滋生微生物、保证流体品质 2耐化学腐蚀、耐土壤和海洋生物腐蚀，耐阴极剥离3安装工艺成熟、方便快捷、与普通镀锌管连接雷同 4耐候性好，适用沙漠、盐碱等苛刻环境 5管壁光滑、提高输送效率、使用寿命长。常见的钢塑复合管有：钢衬聚丙烯复合管（GSF.PP），钢衬聚氯乙烯复合管（GSF.PVC），钢衬聚乙烯复合管(GSF.PE)，钢衬聚四氟乙烯复合管（GSF.F4）。,12 衬塑钢管,可分为直缝焊管和螺旋焊管。可在消防供水管网中使用。具有强度高，抗应变能力强的优点，但是其耐腐蚀性能差，应作防腐处理。同管径的钢管具有不同的厚度，所以在选择的时候应注明壁厚。直缝焊管：生产工艺简单，生产效率高，成本低，发展较快。螺旋焊管：强度一般比直缝焊管高，能用较窄的坯料生产管径较大的焊管，还可以用同样宽度的坯料生产管径不同的焊管。但是与相同长度的直缝管相比，焊缝长度增加,30100%,，而且生产速度较低。因此，较小口径的焊管大都采用直缝焊，大口径焊管则大多采用螺旋焊。,13 铸铁管,球墨铸铁管为铸铁管的一种，用作埋地敷设的给水管。其优点是，和钢管比价格便宜，制造简易，耐腐蚀性强；缺点是质脆，重量大。有资料显示具有,DN40DN80,之间的管道，但设计手册上仅列出,DN80,以上的规格。无因为公称压力带来的管壁厚度变化，无需指明公称压力级别。,14 高密度聚乙烯（HDPE）排水管,HDPE,是一种结晶度高、非极性的热塑性树脂。原态,HDPE,的外表呈乳白色，在微薄截面呈一定程度的半透明状。在给排水管道系统中，塑料管材逐渐取代了铸铁管和镀锌钢管等传统管材成为了主流使用管材。塑料管和传统管材相比，具有重量轻，耐腐蚀，水流阻力小，节约能源，安装简便迅速，造价较低等显著优势，受到了管道工程界的青睐。,HDPE,管道主要用于：市政工程供水系统，建筑物室内给水系统，室外埋地给水系统及居住小区、厂区埋地给水系统，旧管线修复，水处理工程管道系统，园林、灌溉及其他领域的工业用水管等。,15 增强聚丙烯（FRPP）模压管,玻纤增强聚丙烯（,FRPP,）管采用经偶联剂处理的玻璃纤维改性聚丙烯原料生产。产品具有耐腐蚀、强度高、抗渗漏、内阻小、抗拉、抗弯、造价低、寿命长、安装维修方便等特点，广泛应用于石油、化工、电力、纺织、冶金、制药、造纸、食品、矿山、垃圾处理、建筑等行业，用作腐蚀性液体输送及工艺管道，深受用户信赖。,16 玻璃纤维增强塑料夹砂（RPM）管,该管材是以高强的玻璃钢作为内外增强层、中间以价廉的石英砂,/,树脂作芯层用以提高管材刚度，再辅以韧性的耐酸碱腐蚀的内衬层和满足工作环境要求的外保护层构成复合管壁结构。,RPM,管可采用离心浇铸或缠绕工艺生产管材。因而有复合管缠绕管复合管和离心浇铸管两种类型。采用离心浇铸工艺时，玻璃纤维采用短切纤维；采用缠绕工艺时，玻璃纤维采用长纤维。离心浇铸的,RPM,管最大口径为,2400mm,，纤维缠绕的,RPM,管最大口径可达,4000mm,。为热固性塑料管材。其特点是：,1),耐腐蚀性好。,2),轻质高强。,3),安装方便。,4),内表面光滑，具有较高的流通能力。,5),耐低温性能好。,6),隔热性能好。,二、给排水管材选用表,建筑给排水管材选用表（室内给水）,序号,管材名称,管 材 规 格,连 接 方 式,适用规范、标准,标 准 图 号,备 注,1,硬聚氯乙烯（PVC-U）给水管,公称外径：dn20 dn25 dn32 dn40 dn50 dn63 dn75 dn90 dn110dn125 dn160 dn200 dn225 dn250 dn280 dn315,公称压力等级：PN1.00 PN1.25 PN1.60,建筑物内应采用PN1.6 MPa管材；,管材线膨胀系数：0.07 mm/m.；同材质管件；自熄,胶粘承插接口,（dn110）,橡胶圈承插柔性连接,（dn,63）,建筑给水硬聚氯乙烯管道设计与施工验收规程,CECS 41:2004,02SS405,硬聚氯乙烯（PVCU）给水管安装,与水箱及给水设备的连接应采用金属管段过渡,室内埋地管道的埋深不宜小于300mm,2,无规共聚聚丙烯（PP-R）给水管,公称外径：dn20dn25dn32dn40dn50 dn63dn75dn90dn110 dn125 dn140 dn160,系统设计工作压力：Ps,0.8 MPa宜采用S 5系列；,0.8Ps1.0 MPa宜采用S4系列,管材线膨胀系数：0.140.16 mm/m；同材质管件；,易燃,热熔连接,（安装部位狭窄处可采用电熔连接）,冷热水用聚丙烯管道系统GBT 187422002,建筑给水聚丙烯管道工程技术规范GBT 503492005,02SS405,无规共聚聚丙烯（PPR）给水管安装,与水箱及给水设备的连接应采用金属管段过渡,试验压力为系统设计工作压力的1.5倍，但不得小于0.9 MPa,管道系统设计工作压力应1.0 MPa,3,铝塑复合给水管,公称外径：dn20 dn25 dn32 dn40 dn50，种类有：,搭接焊铝塑复合管,聚乙烯铝合金聚乙烯（PAP）,对接焊铝塑复合管,聚乙烯铝合金交联聚乙烯（XPAP,1,）,交联聚乙烯铝合金交联聚乙烯（XPAP,2,）,聚乙烯铝合金聚乙烯（PAP,3,）,管材线膨胀系数：0.025 mm/m；金属管件；自熄,卡压式连接,（不锈钢接头）,卡套式连接,（铸铜接头,dn,32）,螺旋挤压式连接,（铸铜接头,dn,32）,建筑给水铝塑复合管管道工程技术规程,CECS105:2000,02SS405铝塑复合给水管安装,与水箱及给水设备的连接应采用金属管段过渡,4,交联聚乙烯（PE-X）给水管,公称外径：dn20dn25 dn32 dn40 dn50 dn63 dn75 dn90 dn110 dn125 dn140 dn160,系统工作压力：Ps,0.6 MPa，宜采用S 6.3或S 5系列,管材线膨胀系数：0.20 mm/m；金属管件；,低温抗冲性能优良，易燃,卡箍式连接（卡套式）,（铜锻压管件或不锈钢铸管件，紫铜环卡箍）,卡压式连接,（不锈钢管件）,建筑给水聚乙烯类管道工程技术规程,CJJ/T982003,02SS405交联聚乙烯（PEX）给水管安装,与水箱及给水设备的连接应采用金属管段过渡,序号,管材名称,管 材 规 格,连 接 方 式,适用规范、标准,标 准 图 号,备 注,5,铜 管,（无缝紫铜管）,公称通径：DN15DN20DN25DN32 DN40DN50DN65DN80 DN100 DN125DN150DN200 DN250 DN300,管材线膨胀系数：0.0176 mm/m,1,、,薄壁铜管,承插式钎焊接口,DN15DN300,卡套式接口,DN15DN50,压接（卡压）式接口,DN15DN50,2,、,厚壁铜管,螺纹连接,DN20DN150,沟槽式连接,DN50DN300,活套,法兰连接,DN50DN300,建筑给水铜管管道工程技术规程CECS 171：2004,03S407-1建筑给水金属管道安装铜管,系统工作压力1.0MPa、1.6MPa,铜管嵌墙或埋地敷设时宜塑覆（铜管外壁塑覆材料为聚乙烯）,6,薄壁不锈钢管,公称直径：DN15DN20DN25DN32 DN40 DN50 DN65 DN80 DN100（,系列）,公称直径：DN15 DN20 DN25 DN32 DN40 DN50（,系列）,卡压式接口,建筑给水薄壁不锈钢管管道工程技术规程,CECS153：2003,04S407-2建筑给水金属管道安装薄壁不锈钢管,卡压式接口DN,50可按系列选用，DN50选用系列；,工作压力应1.6MPa；,不宜与其它材质管材、管件、附件相接，若相接应采取设置转换接头等防止电化学腐蚀的措施；,嵌墙敷设时宜采用覆塑薄壁不锈钢管,公称直径：DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100,环压式接口,公称直径：DN15DN20DN25DN32 DN40DN50DN65DN80DN100 DN125DN150DN200,承插氩弧焊接口,压缩式接口DN50,对接氩弧焊接口,卡箍法兰式连接DN100,公称直径：DN100DN125DN150DN200,沟槽式卡箍连接,序号,管材名称,管 材 规 格,连 接 方 式,适用规范、标准,标 准 图 号,备 注,7,热浸镀锌钢管,公称直径：DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN150 DN200 DN250 DN300,DN80mm螺纹连接；,DN100mm沟槽式卡箍,连接,低压流体输送用焊接钢管GB/T30912001,输送流体用无缝钢管GB/T81631999,8,焊接钢管,公称直径：DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN150 DN200 DN250 DN300 DN350 DN400 DN500 DN600 DN700 DN800 DN900 DN1000 DN1200,DN80mm螺纹连接；,DN100mm焊接或法兰连接,低压流体输送用焊接钢管GB/T30912001,一般用于循环冷却水管道、压力排水管道及厂房、高层建筑雨水管道,9,氯化聚氯乙烯,（PVC-C）给水管,公称外径：dn20dn25 dn32dn40 dn50dn63dn75dn90dn110dn125 dn140 dn160,多层建筑可采用S6.3系列，高层建筑应采用S5系列（给水主干管及泵房配管不宜采用）；,室外埋地管道工作压力1.0MPa可采用S6.3系列，1.0MPa应采用S5系列。,管材线膨胀系数：0.06mm/m.；同材质管件；自熄,胶粘承插接口,冷热水用氯化聚氯乙烯（PVCC）管道系统GBT189932003,建筑给水氯化聚氯乙烯（PVCC）管道工程技术规程CECS136：2002,10,聚乙烯（PE）,给水管,（PE80、PE100）,公称外径：dn20dn25dn32dn40dn50 dn63dn75dn90dn110dn125dn140 dn160,系统工作压力：Ps,0.6 MPa宜采用S 6.3或S 5系列,管材线膨胀系数：0.20 mm/m.；同材质管件；,低温抗冲性能优良，易燃,dn,63承插热熔连接,dn,63对接热熔连接,dn,160电熔连接,给水用聚乙烯（PE）管材GBT 136632000,建筑给水聚乙烯类管道工程技术规程,CJJ/T982003,与20、50年、概率预测97.5的静液压强度,LPL,（MPa）,PE80为8.009.99,PE100为10.011.19,11,耐热聚乙烯,（PERT）给水管,公称外径：dn20dn25dn32dn40dn50 dn63dn75dn90dn110dn125dn140 dn160,系统工作压力：Ps,0.6 MPa宜采用S 6.3或S 5系列,管材线膨胀系数：0.20 mm/m；同材质管件；,低温抗冲性能优良，易燃,电熔连接,热熔连接,冷热水用耐热聚乙烯（PERT）管道系统 CJT1752002,建筑给水聚乙烯类管道工程技术规程,CJJ/T982003,乔治费歇尔品牌产品,序号,管材名称,管 材 规 格,连 接 方 式,适用规范、标准,标 准 图 号,备 注,12,丙烯腈丁二烯苯乙烯（ABS）工程塑料给水管,公称外径：dn20dn25dn32dn40dn50 dn63dn75dn90dn110dn125dn140 dn160 dn180 dn200 dn225 dn250 dn280 dn315 dn355 dn400,管材线膨胀系数：0.11 mm/m；同材质管件；易燃,胶粘承插接口,法兰连接,丙烯腈丁二烯苯乙烯（ABS）压力管道系统 第1部分：管材GBT20207.12006,丙烯腈丁二烯苯乙烯（ABS）压力管道系统 第1部分：管件GBT20207.22006,主要用于污、废水处理及游泳池水处理系统配管,13,钢衬（涂）塑,复合给水管,公称直径：DN15DN20DN25DN32 DN40DN50DN65DN80DN100 DN125 DN150,外层镀锌钢管,内衬聚乙烯（PE）,、聚丙烯（PPR）、交联聚乙烯（PEX）、耐热聚乙烯（PERT）、硬聚氯乙烯（PVCU）塑料管,或内涂聚乙烯、环氧树脂,衬（涂）塑可锻铸铁管件,系统工作压力1.0MPa,系统工作压力Ps,1.0 MPa，DN,65时采用螺纹连接，DN,80采用法兰或沟槽式卡箍连接；,系统工作压力PS1.0 MPa,且,PS,1.6 MPa，应采用衬塑无缝钢管，法兰或沟槽式卡箍连接,建筑给水钢塑复合管管道工程技术规程,CECS125：2001,与阀门、给水栓及其他管材连接时，应采用专用过渡件。,埋地敷设时，在管外壁刷冷底子油一道，石油沥青两道，外加保护层。,14,内衬不锈钢复合钢管,公称直径：DN15DN20 DN25DN32 DN40DN50DN65DN80DN100 DN150DN200,外层镀锌钢管,内衬薄壁不锈钢管,系统工作压力Ps,1.0 MPa，DN,65时采用螺纹连接，DN,80采用法兰或沟槽式卡箍连接；,内衬不锈钢复合钢管CJT1922004,系统工作压力,2.0MPa,注：,管道防腐埋地铸铁管宜在管外壁刷冷底子油一道，石油沥青两道；埋地钢管（含热镀锌钢管、钢塑复合管）宜在管外壁刷冷底子油一道，石油沥青两道外加,保护层（当土壤腐蚀性较强时可采用加强级防腐或特加强级防腐）；明装热镀锌钢管刷银粉漆两道或调和漆两道（消防管）；明装焊接钢管,、,无缝钢,管刷防锈漆两道，调和漆两道（屋面雨水排水管道可刷沥青漆两道）。,建筑给排水管材选用表（热水）,序号,管材名称,管 材 规 格,连 接 方 式,适用规范、标准,标 准 图 号,备 注,1,铜 管,（无缝紫铜管）,公称通径：DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80DN100 DN125 DN150 DN200 DN250 DN300,管材线膨胀系数：0.0176 mm/m,塑覆铜管（铜管外壁塑覆材料为聚乙烯，110）,1,、,薄壁铜管,承插式钎焊接口,DN15DN300,卡套式接口,DN15DN50,压接（卡压）式接口,DN15DN50,2,、,厚壁铜管,螺纹连接,DN20DN150,沟槽式连接,DN50DN300,活套法,兰连接,DN20DN300,建筑给水铜管管道工程技术规程CECS 171：2004,03S4071建筑给水金属管道安装铜管,在热水干管上应采取防热胀冷缩技术措施,系统试验压力应为管道系统顶点工作压力加,0.1,MPa,且不低于,0.3,MPa,。,铜管嵌墙或埋地敷设时宜塑覆,2,薄壁不锈钢管,公称直径：DN15DN20DN25DN32 DN40DN50DN65DN80DN100（,系列）,公称通径：DN15DN20DN25DN32 DN40DN50（,系列）,卡压式接口,建筑给水薄壁不锈钢管管道工程技术规程,CECS153：2003,04S407-2建筑给水金属管道安装-薄壁不锈钢管,管材线膨胀系数：0.0173 mm/m.,在热水干管上应采取防热胀冷缩技术措施,系统工作压力应,1.6MPa,公称直径：DN15DN20DN25DN32 DN40 DN50DN65DN80 DN100,环压式接口,公称直径：DN15DN20DN25DN32 DN40DN50DN65DN80DN100DN125 DN150DN200,承插氩弧焊接口,压缩式接口DN50,对接氩弧焊接口,卡箍法兰式接口,DN100,公称直径：DN100DN125DN150DN200,沟槽式卡箍连接,序号,管材名称,管 材 规 格,连 接 方 式,适用规范、标准,标 准 图 号,备 注,3,热水衬塑复合,钢管,公称直径：DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100DN125 DN150 DN200,内衬交联聚乙烯（PEX）、耐热聚乙烯（PERT）、氯化聚氯乙烯（PVCC）塑料管,系统工作压力Ps,1.0 MPa，DN,65时采用螺纹连接，DN,80采用法兰或沟槽式卡箍连接；,PS1.0 MPa,且,PS,1.6 MPa，应采用衬塑无缝钢管，法兰或沟槽式卡箍连接,建筑给水钢塑复合管管道工程技术规程,CECS125：2001,与阀门，给水栓及其他管材连接时，应采用专用过渡件。埋地敷设时在管外壁刷冷底子油一道，石油沥青两道，外加保护层。,4,无规共聚聚丙烯（PPR）热水管,公称外径：dn20 dn25 dn32 dn40 dn50 dn63 dn75 dn90 dn110，,系统设计工作压力：Ps,0.6 MPa宜采用S 3.2,系列；,0.6Ps0.8 MPa,宜采用,S 2.5系列；,0.8Ps1.0 MPa宜采用S 2 系列,管材线膨胀系数：0.140.16 mm/m；同材质管件；,易燃,热熔连接,（安装部位狭窄处可采用电熔连接）,冷热水用聚丙烯管道系统GBT 187422002,建筑给水聚丙烯管道工程技术规范GBT 503492005,02SS4052,无规共聚聚丙烯（PPR）给水管安装,与水箱及给水设备的连接应采用金属管段过渡,试验压力为系统工作压力的2.0倍，但不得小于1.20MPa,管道系统设计工作压力应1.0 MPa,5,铝塑复合热水管,公称外径：dn20 dn25 dn32 dn40 dn50，种类有：1,、,搭接焊铝塑复合管,聚乙烯/铝合金聚乙烯（PAP）,交联聚乙烯铝合金交联聚乙烯（XPAP）,2,、,对接焊铝塑复合管,聚乙烯铝合金交联聚乙烯（XPAP,1,）,交联聚乙烯铝合金交联聚乙烯（XPAP,2,）,聚乙烯铝合金聚乙烯（PAP,3,）,管材线膨胀系数：0.025 mm/m；金属管件；自熄,卡压式连接,（不锈钢接头）,卡套式连接,（铸铜接头,dn,32）,螺旋挤压式连接,（铸铜接头,dn,32）,建筑给水铝塑复合管管道工程技术规程,CECS105:2000,02SS4053铝塑复合给水管安装,与水箱及给水设备的连接应采用金属管段过渡,序号,管材名称,管 材 规 格,连 接 方 式,适用规范、标准,标 准 图 号,备 注,6,交联聚乙烯,（PEX）热水管,公称外径：dn20 dn25 dn32 dn40 dn50 dn63,系统工作压力：Ps,0.6 MPa宜采用S 4或S 3.2系列,管材线膨胀系数：0.20 mm/m；金属管件；,低温抗冲性能优良，易燃,卡箍式连接,（铜锻压管件或不锈钢铸管件，紫铜环卡箍,dn,32）,卡压式连接,（不锈钢管件）,建筑给水聚乙烯类管道工程技术规程,CJJ/T982003,02SS4054交联聚乙烯（PEX）给水管安装,与水箱及给水设备的连接应采用金属管段过渡,7,耐热聚乙烯,（PERT）热水管,公称外径：dn20dn25dn32dn40dn50 dn63dn75dn90dn110dn125dn140 dn160,系统工作压力：Ps,0.6 MPa宜采用S 6.3或S 5系列,管材线膨胀系数：0.20 mm/m；同材质管件；,低温抗冲性能优良，易燃,电熔连接,热熔连接,冷热水用耐热聚乙烯（PERT）管道系统 CJT1752002,建筑给水聚乙烯类管道工程技术规程,CJJT982003,乔治费歇尔品牌,产品,8,氯化聚氯乙烯,（PVC-C）热水管,公称外径：dn20dn25 dn32dn40 dn50dn63dn75dn90dn110dn140 dn160,管材线膨胀系数：0.06mm/m.；同材质管件；自熄,胶粘承插接口,冷热水用氯化聚氯乙烯（PVCC）管道系统GBT189932003,建筑给水氯化聚氯乙烯（PVCC）管道工程技术规程CECS136：2002,多层建筑可采用S5系列，高层建筑应采用S4系列（不用于泵房配管及热水主干管）；室外热水管道可采用S5系列。,9,内衬不锈钢复合钢管,公称直径：DN15DN20 DN25DN32 DN40DN50DN65DN80DN100 DN150DN200,外层镀锌钢管,内衬薄壁不锈钢管,系统工作压力Ps,1.0 MPa，DN,65时采用螺纹连接，DN,80采用法兰或沟槽式卡箍连接；,内衬不锈钢复合钢管CJT1922004,系统工作压力2.0MPa,注：,热水管道保温措施超细玻璃棉管壳、酚醛泡沫管壳、岩棉管壳、电伴热，保温层厚度见技术措施P155；,保温层做法见国标图集03S401管道和设备保温、防结露及电伴热。,建筑给排水管材选用表（室内排水）,序号,管材名称,管 材 规 格,连 接 方 式,适用规范,、,标准,标 准 图 号,备 注,1,硬聚氯乙烯,（PVCU）排水管,公称外径：dn40dn50dn75dn90 dn110 dn160,dn200 dn250 dn315,承插胶粘剂粘接,承插弹性密封圈连接,建筑排水硬聚氯乙烯管道工程技术规程,CJJT2998,96S406建筑排水用硬聚氯乙烯（PVCU）管道安装,高层建筑塑料排水管应注意伸缩节,、,阻火圈或防火套管的设置,2,硬聚氯乙烯,（PVCU）内螺旋排水管及旋转进水型管件,硬聚氯乙烯（PVCU）内螺旋排水立管,公称外径：dn75 dn110 dn160,用于接入立管的PVCU旋转进水型三通及四通：,三通：dn7550dn7575dn11050 dn11075 dn110110 dn160110,四通：dn110110 dn160110,承插胶粘剂粘接,建筑排水硬聚氯乙烯内螺旋管管道工程技术规程,CECS94：2002,参96S406建筑排水用硬聚氯乙烯（PVCU）管道安装,排水横干管、横支管仍采用PVCU塑料排水管,3,机制柔性接口排水铸铁管,公称直径：DN50DN75DN100DN125DN150DN200DN250DN300,承插法兰胶圈连接,不锈钢卡箍胶圈连接,建筑排水柔性接口铸铁管管道工程技术规程,CECS168：2004,04S409建筑排水用柔性接口铸铁管安装,4,高密度聚乙烯（HDPE）排水管,公称外径：De40De50De56De63De75De90De110De125De160 De200De250De315,对焊连接,电焊管箍连接,承插胶圈连接,建筑排水用高密度聚乙烯（HDPE）管材及管件CJT2502007,适用于同层排水系统及虹吸屋面雨水排水系统（吉博力）,5,聚丙烯超级静音排水管,公称外径：de50 de75 de110 de160,承插胶圈柔性连接,原材料为可回收利用的环保型改性聚丙烯树脂；管材隔音性能好,给排水管材选用表（室外埋地给水管）,序号,管材名称,管 材 规 格,连 接 方 式,适用规范、标准,标 准 图 号,备 注,1,硬聚氯乙烯,（PVCU）埋地给水管,公称外径：dn63 dn75dn90dn110dn125dn160dn200dn225dn250dn315 dn355 dn400 dn450 dn500 dn630 dn710 dn800,宜采用公称压力等级为PN1.00 MPa、PN1.25 MPa、PN1.60 MPa产品,管材线膨胀系数：0.07 mm/m；同材质管件；自熄,橡胶圈承插柔性连接,埋地硬聚氯乙烯给水管道工程技术规程,CECS17：2000,02SS4051,硬聚氯乙烯（PVCU）给水管安装,与金属附件或其它材质管道连接可采用法兰,沟底不得有突出的尖硬物，必要时可铺设,100mm,厚中粗砂垫层,2,聚乙烯（PE）,给水管,（PE80、PE100）,公称外径：dn63dn75dn90dn110dn125dn140 dn160 dn180 dn200 dn225 dn250 dn280 dn315 dn355 dn400 dn450 dn500 dn560 dn630 dn710 dn800,系统工作压力：Ps,0.6 MPa宜采用S 6.3或S 5系列,管材线膨胀系数：0.20 mm/m.；同材质管件；,低温抗冲性能优良，易燃,dn,63对接热熔连接,dn,160电熔连接,dn160法兰连接,给水用聚乙烯（PE）管材GBT 136632000,建筑给水聚乙烯类管道工程技术规程,CJJ/T 982003,与20、50年、概率预测97.5的静液压强度,LPL（MPa）：PE80为8.009.99，,PE100为10.011.19；,与金属附件或其它材质管道连接可采用法兰,沟底不得有突出的尖硬物，必要时可铺设,100mm,厚中粗砂垫,3,钢丝网骨架塑料（聚乙烯）复合给水管,（钢丝网塑管）,公称直径：dn50 dn63 dn75 dn90 dn110 dn140 dn160 dn200 dn225 dn250 dn315 dn355 dn400 dn450 dn500 dn560 dn630,聚乙烯（PE）管件,电熔连接,钢丝网骨架塑料（聚乙烯）复合管材及管件,CJT 1892007,管材公称压力：dn90mm为1.6MPa，dn110mm为1.0MPa、1.6MPa,与金属附件或其它材质管道连接可采用法兰,沟底不得有突出的尖硬物，必要时可铺设100mm厚中粗砂垫,4,球墨铸铁给水管（含离心铸造,、,金属型离心铸造,、,连续铸造成型产品,公称直径：DN50 DN65 DN80 DN100 DN125DN150DN200 DN250DN300DN350DN400DN450 DN500DN600DN700DN800 DN900 DN1000 DN1100 DN1200,承插胶圈接口,承插法兰胶圈接口,水及煤气管道用球墨铸铁管、管件和附件GBT 132952003,内衬水泥砂浆（离心衬涂）,外表面涂刷沥青漆,给排水管材选用表（室外埋地排水管）,序号,管材名称,管 材 规 格,连 接 方 式,适用规范、标准,标 准 图 号,备 注,1,硬聚氯乙烯,（PVCU）平壁管,公称外径：De160De200De250De315 De400De500De630,承插粘接,De160,、,De200,（适用于建筑小区排水）,承插胶圈接口,De160,De630,(,属柔性连接,),埋地硬聚氯乙烯排水管道工程技术规程,CECS122：2001,04S520埋地塑料排水管道施工,一般土质基底铺设100mm粗砂垫层；,较差土质基底铺设200mm砂砾石垫层,2,硬聚氯乙烯,（PVCU）加筋管,公称直径：DN225 DN300 DN400 DN500,承插胶圈接口,埋地硬聚氯乙烯排水管道工程技术规程,CECS122：2001,04S520埋地塑料排水管道施工,一般土质基底铺设100mm粗砂垫层；,较差土质基底铺设200mm砂砾石垫层,3,硬聚氯乙烯,（PVCU）双壁波纹管,公称外径：De160De180De200De225 De250De280De315De355De400 De450De500De560De630De710 De800De900De1000De1100 De1200,其中常用的有：De225 De315De400De500De630De800De900De1000De1100De1200,承插胶圈接口,埋地硬聚氯乙烯排水管道工程技术规程,CECS122：2001,04S520埋地塑料排水管道施工,一般土质基底铺设100mm粗砂垫层；,较差土质基底铺设200mm砂砾石垫层,4,硬聚氯乙烯,（
