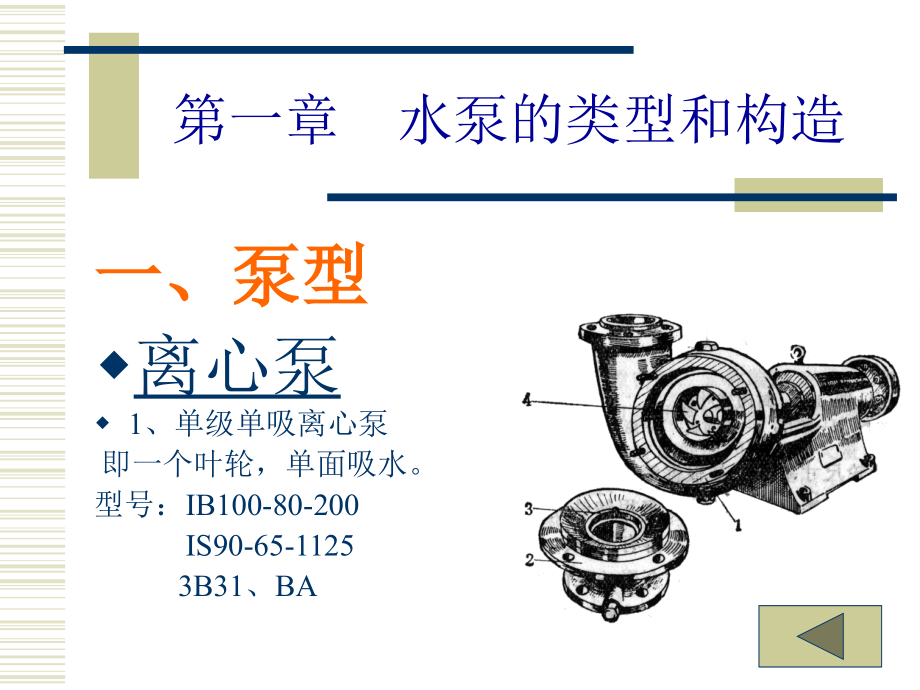

单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,第一章 水泵的类型和构造,一、泵型,离心泵,1、单级单吸离心泵,即一个叶轮，单面吸水。,型号：IB100-80-200,IS90-65-1125,3B31、BA,2、单级双吸离心泵,即一个叶轮、双面,吸水。型号：,250S-30,20Sh-6A,3、多级单吸离心泵,即多个叶轮、,单面吸水。型号：,D46-5012,混流泵,1、,蜗壳式混流泵,型号：20HB-40,400HW-5,2、导叶式,混流泵,型号：250HD-16,轴流泵,立式轴流泵,型号：14ZLD-70,14ZLB-70,14ZXB-70,350ZLB-4,二、抽水装置,1、离心泵抽水装置,2、轴流泵抽水装置,三、叶片泵的工作原理与构造,一、离心泵,(,一,),离心泵的工作原理,离心泵是利用叶轮旋转而使水产生离心力来工作的。如下图。,（二）离心泵的构造,1.,单级单吸离心泵：,主要零部件有叶轮、泵壳、密封环、泵轴、轴承、填料函等。,2.,单级双吸离心泵：与单级单吸离心泵相似。,二、轴流泵,（一）轴流泵的工作原理,轴流泵是利用叶轮在水中旋转时产生的,推力将水提升的,，这种泵由于水流进入叶轮和流出导叶都是沿轴向的，故称轴流泵。如,下图。,（二)轴流泵的构造,轴流泵按泵轴的安装方式分为立式、卧式和斜式三种，它们的结构基本相同。目前使用较多的是立式轴流泵。主要零部件有：喇叭管、叶轮、导叶体、出水弯管、轴和轴承、填料函等。,三、混流泵,（一）混流泵的工作原理,混流泵是介于离心泵和轴流泵之间的一种泵，它是靠叶轮旋转而使水产生的离心力和叶片对水产生的推力双重作用而工作的。,（二）混流泵的构造,混流泵按其结构型式可分为蜗壳式和导叶式两种。,蜗壳式混流泵,有卧式和立式两种。目前生产和使用比较广泛的是卧式，立式多用于大型泵。蜗壳式混流泵的结构与单级单吸离心泵相似。,导叶式混流泵,的外形和结构与轴流泵相近，分卧式和立式两种。,
