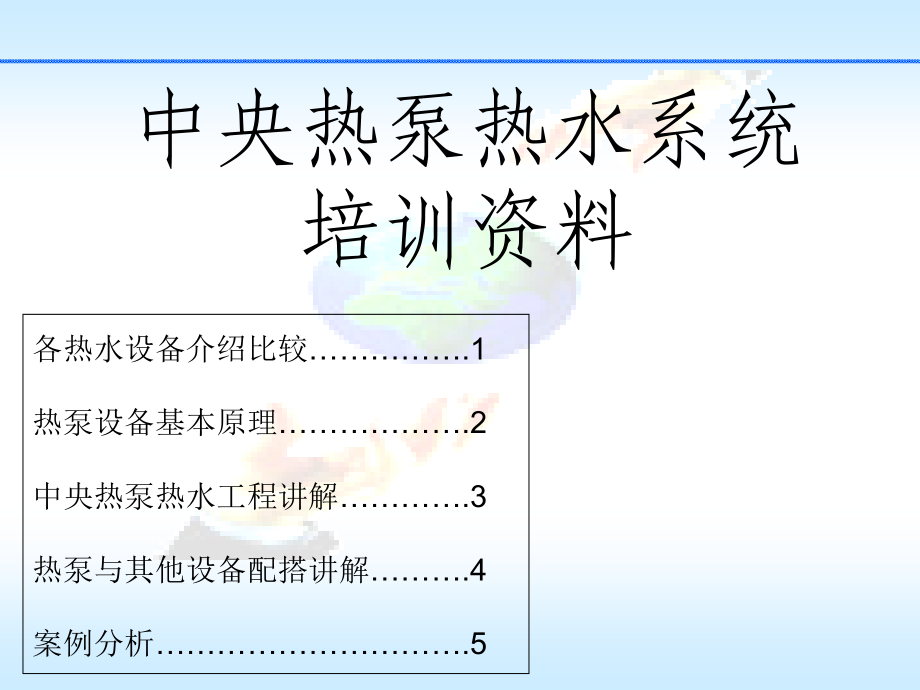

中央热泵热水系统讲稿.ppt

单击此处编辑母版标题样式,*,中央热泵热水系统 培训资料,各热水设备介绍比较.1,热泵设备基本原理.2,中央热泵热水工程讲解.3,热泵与其他设备配搭讲解.4,案例分析.5,各热水设备介绍及比较（锅炉、太阳能、热泵）,目前市场上，中央供应热水的加热设备有 锅炉、太阳能、热泵等三种,锅炉,太阳能,热泵,适用范围,学校集体宿舍楼、工厂宿舍、旅店、宾馆、度假村、医院住院楼、发廊、桑拿浴室、商住楼、游泳池池水恒温,图片资料,所需燃料,电锅炉：电能,燃油锅炉：柴油,燃气锅炉：煤气,利用太阳能（电或燃油辅助加热）,利用空气中的热能（电驱动系统运行）,优点,功率高、加热快、占地面积少、成本低,吸收太阳能,节能（效率达300%以上）、环保、安全、安装方便,缺点,耗能(只有75%90%效率)、危险、排放废气、操作麻烦,对安装场所要求（面积、日照）、阴雨天需要辅助加热设备,投资成本与太阳能系统相当，比锅炉高,1、,热泵,与,锅炉,系统 经济性比较 1吨水温升40的加热费用,备注：,1、热泵使用工况：环境温度20；,2、电费：0.8元/kWh；管道煤气(液化石油气),18.00元/M3；柴油价格：4.70元/L；,3、燃油热水炉热效率75%，燃气热水炉热效率85%，电锅炉热效率95%，,热水设备热效率370%；,4、单位燃料热值：柴油8466kJ/L，管道煤气(液化石油气)25000kJ/M3，,电860kJ/kW.h；,5、运行费用计算公式：水量温升热效率单位燃料热值燃料单价。,各热水设备介绍及比较（锅炉、热泵）,（元）,各热水设备介绍及比较（太阳能、热泵）,2、,热泵,与,太阳能（燃油锅炉辅助加热）,经济性比较 全年分析比较,由上表可知，假设每天用热水量为150吨，全年下来，利用,热泵系统比,太阳能系统（燃油锅炉辅助加热）加热所要费用节约约26万。,（按全年计算太阳能锅炉辅助加热系统约14元/吨）,热泵设备基本原理,内部结构,1、压缩机,2、冷凝器,3、膨胀阀,（节流阀）,4、蒸发器,5、制冷剂,节流阀,蒸发器,冷凝器,压缩机,使制冷剂流动受阻力压力降低,低温制冷剂与空气换热设备,制冷系统的“心脏”，制冷剂流动的能量来源,高温制冷剂与水换热设备,1、压缩机的驱动和压缩动力下，气态冷媒（制冷剂）被吸进压缩机内并被压缩成,高温高压的气态冷媒,2、,高温高压气态冷媒,流入冷凝器（即设备的散热盘管）；此时低温的水和流动着高温冷媒的通过盘绕在水箱外壁的铜管（散热盘管或称冷凝器）进行热交换，冷水温度升高，,气态冷媒温度降低及液化,，,3、,液态冷媒,通过节流阀压力降低；,4、,低压液态冷媒,流入蒸发器,吸收了风机带来的空气中的热量而气化,。如此周而复始的运行，利用空气中的热能将水加热到设定温度。,1,2,3,4,冷媒压焓图,压力,能量,冷媒吸收空气中的热量为41的距离,电能对冷媒做的功为12的距离,冷媒向水放出的热量为23的距离,所以制热量 输入功率,利用冷媒的气化吸热、液化放热的特性进行能量转移（温差使能量传递）,1,2,3,4,热泵设备基本原理,热泵种类,（按吸收能量来源分）,特点,1、空气源热泵,吸取空气中的热能,2、水源热泵,吸取水的热能,3、水环热泵,吸取建筑物的热能,4、地热源热泵,吸取地底土壤的热能,热泵压缩机种类,特点,图片资料,涡旋式,（由马达及涡旋泵体组成）,用于商用热泵，5匹以上热泵机组，价格高,备注：1匹735瓦,旋转式,（由马达及泵体组成）,用于家用热泵（3匹以下），热泵系统一般配有保温水箱,制冷剂类型,组成,一般用处,R12,CCl,2,F,2,冷柜、冰箱,R22,CHClF,2,空调（热泵）,R410A,混合物,空调（热泵）,R134a,混合物,车用空调,热泵设备基本原理 种类介绍,中央热泵热水系统,中央热泵热水系统：利用,热泵机组,对,集中水箱,里的冷水进行,循环加热,，将,热水输送,到每个用水点。,组成部分：1、热泵 2、保温水箱 3、管网（管道、阀门、水泵）4、自控系统,报价说明：,项目,工程总报价比例,1、保温管网,40%,2、热泵,30%,3、保温水箱,15%,4、安装费用,10%,5、其他,5%,1、热泵机组选型,、日最大用热水量的确定 M,、需要热泵机组输入功率计算：,P1=（,Mt,）,(COPqt),P1需热泵热水设备的输入功率,KW,M日最大用热水量的确定（冬季）,L,t,冷水温升,4045,COP单台热泵热水设备的热效率（冬季）,3.5,q电的热值,860kcal/kwh,t每天热泵热水设备理想的运行时间,20H,例：广东地区，日最大用热水量为20吨,P1=（,Mt,）,(COPqt),=（20000,45）(3.586020),=15 KW,热泵型号,CYR,C05DR,CYR,10DR,CYR,15DR,输入功率（KW）,4.5,8.5,10.5,制热量,（KW）,环境温度越高,制热量越大,产水量,（L/H）,301,568,702,广东地区冬季单台机组小时产水量可按：,输入功率,67,计算,广东地区可以按：,用水吨数,0.75,计算,2、水泵选型,3、热水管网设计,4、保温水箱容量设计,5、自动控制系统设计,根据客户情况而定,中央热泵热水系统,热泵与其他热水设备搭配,在中央供热水中，为达到预期效果，使用各不同种类热水设备搭配，使其优势互补,1、热泵与锅炉搭配：,锅炉,热泵,说明：热泵系统对冷水进行预热，再,将预 热水送到锅炉里进行加热,特点：投资比单纯热泵系统少，加,热速度快，又能达到节能效果,备注：冷水温度越低，热泵效率越高,（如冷水温度从15 20，效率可,达 550%；如水温度从55 60，,效率 130%）,2、热泵与太阳能搭配：,说明：晴天利用太阳能进行加热，雨,天及日照强度差时利用热泵进,行加热,特点：最节能，投资费用昂贵,案例分析1,用户情况：广东某医院住医楼有300床位，原有锅炉系统供应热水，现改装为纯热泵系统,名称,床位（位）,用水定额（升/位）,用水总量（吨）,住院用热水,300,100,30,备注：室内热水输送管道不在本方案设计及报价范围内。,输入功率可以按：,用水吨数,0.75,P1=30,0.75=22.5KW,选用三台CYR10R热泵热水机组,热泵型号,输入功率,小时产水量,CYR10R,9.3kw,623 L/H,三台机组18小时产水量为33吨30吨/日,投资总报价为:24万元,平均为0.8万/吨热水,(未包括室内水管安装),用户情况:广东某学校500人宿舍楼，需采用热泵中央供应热水，共5层,每层设出水口供学生提桶取热水,名称,人数,用水定额（升/位）,用水总量（吨）,学生宿舍,500,25,12.5,备注：IC卡水控计费系统不在本方案设计及报价范围内。,输入功率可以按：,用水吨数,0.75,P1=12.5,0.75=9.4KW,选用两台CYR05R热泵热水机组,热泵型号,输入功率,小时产水量,CYR05R,4.68kw,314 L/H,两台机组20小时产水量为12.5吨,投资总报价为:11.5万元,平均为0.92万/吨热水,案例分析2,用户情况:广东某桑拿中心,有花洒淋浴间15间,名称,人,次/日,用水定额（升/人次）,用水总量（吨）,淋浴用水,100,130,13,采用电备用加热,输入功率可以按：,用水吨数,0.75,P1=13,0.75=9.75KW,选用三台2.8KW热泵热水机组,另外出水保温水箱配18KW电热丝辅助加热,热泵,热泵,热泵,8吨水箱,2吨水箱,内有电热丝,工程设计时,一定要考虑客户投资可接受最大限度,例如客户最大限度为8万时,但总用水量要16吨(13万),可以使用电热丝辅助加热,这样成本降低了,用水量满足了,又达节能效果,客户接受了,设计的意义才能得到体现,案例分析3,方案设计时，业务人员所需要提供的客户基本情况,1、客户名称,；,2、地点,；,3、用热水量（人数、房间数,）,；,4、客户目前是否有热水设备及设备名称功率,；,5、室内管网是否需要设计安装（如需要设计安装，提供用水点位置情况）,；,7、用水方式（定时供水？24小时供水？淋浴用水或其他？）,；,6、要求安装位置（室内或楼顶）,；,8、竞争对手情况,；,通过此课，使业务人员基本了解热泵工作原理及其工程内容。,通过各位在工作中不断地学习及提问，定会对供应热水项目更加,深入了解。,以上,欢迎大家提问及进行交流,谢谢!,
