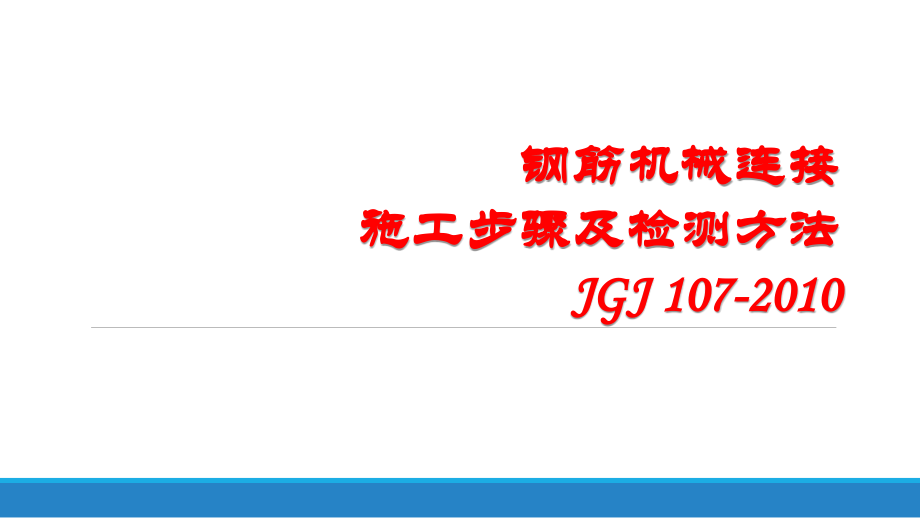

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,钢筋机械连接施工步骤及检测方法,JGJ 107-2010,一、钢筋机械连接简要介绍,通过钢筋与连接件的机械咬合作用或钢筋端面的承压作用，将一根钢筋中的力传递至另一根钢筋的连接方法。,机械连接接头的类型主要有：,套筒挤压接头：通过挤压力使连接件钢套筒塑性变形与带肋钢筋紧密咬台形成的接头；,锥螺纹接头：通过钢筋端头特制的锥形螺纹和连接件锥螺纹咬合形成的接头；,一、钢筋机械连接,简要介绍,机械连接接头的类型主要有：,镦粗直螺纹接头：通过钢筋端头镦粗后制作的直螺纹和连接件螺纹咬合形成的接头；,滚轧直螺纹接头：通过钢筋端头直接滚轧或剥肋后滚轧制作的直螺纹和连接件螺纹咬合形成的接头；,一、钢筋机械连接,简要介绍,机械连接接头的类型主要有：,熔融金属充填接头：由高热剂反应产生熔融金属充填在钢筋与连接件套筒间形成的接头；,水泥灌浆充填接头；用特制的水泥浆充填在钢筋与连接件套筒间硬化后形成的接头。,以上六种均为钢筋机械连接方式，目前我们所用到的是第四种,滚轧直螺纹接头，通过钢筋端头直接滚轧或剥肋后滚轧制作的直螺纹和连接件螺纹咬合形成的接头；,二、具体施工步骤,1、施工准备：,加工工具：钢筋直螺纹套丝机、砂轮切割机；,钢筋直螺纹套丝机,砂轮切割机,二、具体施工步骤,1、施工准备：,检测工具：环规、力矩扳手，游标卡尺；,力矩刻度,力矩扳手,环规,数显游标卡尺,二、具体施工步骤,1、施工准备：,人员准备：参加滚压直螺纹接头施工的人员必须进行技术交底。,材料准备：,(1)、接头根据抗拉强度、残余变形以及高应力和大变形条件下反复拉压,性能的差异，分为下列三个等级：,级,接头抗拉强度等于被连接钢筋的实际拉断强度或不小于1.10倍钢筋抗拉强度标准值，残余变形小并具有高延性及反复拉压性能,级,接头抗拉强度不小于被连接钢筋抗拉强度标准值，残余变形较小并具有高延性及反复拉压性能,级,接头抗拉强度不小于被连接钢筋屈服强度标准值的1.25倍，残余变形较小并具有一定的延性及反复拉压性能。,二、具体施工步骤,1、施工准备,(,2,)、工艺流程：,a、预接：钢筋端面打磨钢筋加工套丝丝头质量检验利用套筒连接接头检验,b、现场连接：钢筋就位拧下钢筋保护帽和套筒保护帽接头拧紧施工质量检验,二、具体施工步骤,1、钢筋端头切平，,对端部不直的钢筋要预先调直，采用砂轮切割机切端面，应与钢筋轴线垂直。,钢筋端面切平,切平后钢筋端面,2,、丝头加工时应采用水溶性润滑液，不得使用油性润滑液。丝头的不完整螺纹不得超过两个螺纹周长。,挡铁控制螺纹长度,滚丝机正在剥肋、滚压丝头,二、具体施工步骤,3,、丝头打磨，用砂轮机将丝头进行打磨平整。,用砂轮机打磨丝头,打磨好的丝头,二、具体施工步骤,4,、丝头检验，用专用的环通规和环止规检验丝头尺寸，其通规应能顺利地旋入，环止规旋入长度不得超过,3,螺距。,环通规能顺利旋入,环止规旋入不超过,3,丝,二、具体施工步骤,4,、丝头检验图析,二、具体施工步骤,环通规的检查，应能顺利旋入丝头内,环止规的检查，旋入不能超过3P,4,、钢套筒检验图析,二、具体施工步骤,通塞规的检查，应能顺利旋入套筒内,止塞规的检查，旋入不能超过3P,5,、戴帽保护，丝头加工完毕，经检验合格后，应立即带上丝头保护帽，防止损坏丝头。,戴保护帽,存放备用,二、具体施工步骤,6、套筒连接及扭矩检查,使用普通扳手将两个钢筋丝头在套筒中间位置相互顶紧，钢筋连接完毕后，接头连接套筒外应外露有效丝扣，且外露有效丝为,1,1.5,丝。,合格的直螺纹连接,用扭矩扳手检查接头拧紧情况,二、具体施工步骤,7,、,直螺纹接头连接两种放式图析,标准形,正反丝扣形,二、具体施工步骤,8,、现场施工过程中的相关照片,-1,二、具体施工步骤,用卡尺或专用量规检查,现场套筒长度检查,环止规检查未能止住不合格,环通规检查能通过合格,8,、现场施工过程中的相关照片,-2,不合格丝头（切去丝头重新加工）,二、具体施工步骤,丝头有效螺纹长度不够,丝扣数目不够（20应为12个）,端头面未打磨、马蹄口未切除,未打磨、有马蹄口,9,、检查标准：,外观质量检验应对外露丝扣数量进行检验，外露丝扣质量及拧紧力矩应符合丝头加工尺寸表、最小力矩拧紧扭矩表的规定。,接头的现场检验应按验收批进行。同一施工条件下采用同一批材料的同等级、同型式、同规格接头，应以500个为一个验收批进行检验与验收，不足500个也作为一个验收批，抽取验收批的10%的接头进行拧紧扭矩校核，拧紧扭矩值不合格数超过被校核接头数的5%时，应重新拧紧全部接头，直到合格为止，并填写直螺纹钢筋连接质量验收记录表。,二、具体施工步骤,10,、扭矩扳手检查方法：,钢筋直螺纹套筒扭矩扳手,刻度调节窗口,二、具体施工步骤,直螺纹钢筋接头的安装质量应符合下列要求：,1）安装接头时可用管钳扳手拧紧，应使钢筋丝头在套筒中央位置相互顶紧。标准型接头安装后的外露螺纹不宜超过2p。,2）安装后应用扣力扳手校核拧紧扭矩，拧紧扭矩值应符合本规程下表的规定。,钢筋直径,（,mm,）,16,1820,2225,2832,3640,拧紧扭矩,（,N.m,）,100,200,260,320,360,扭矩扳手操作说明：,1）用专用小钥匙扣住扳手手把的握处，转动小钥匙，就会看到刻度调节窗口里面的数字向上或者向下转动，对准需要检测套筒的刻度。,2）用扳手头部卡主已固定好的钢筋套筒，用适当的力度按下扳手，如听见,“,咔咔,”,的响声说明被检套筒达到检测要求。,
