火灾自动报警及联动系统相关问题.ppt

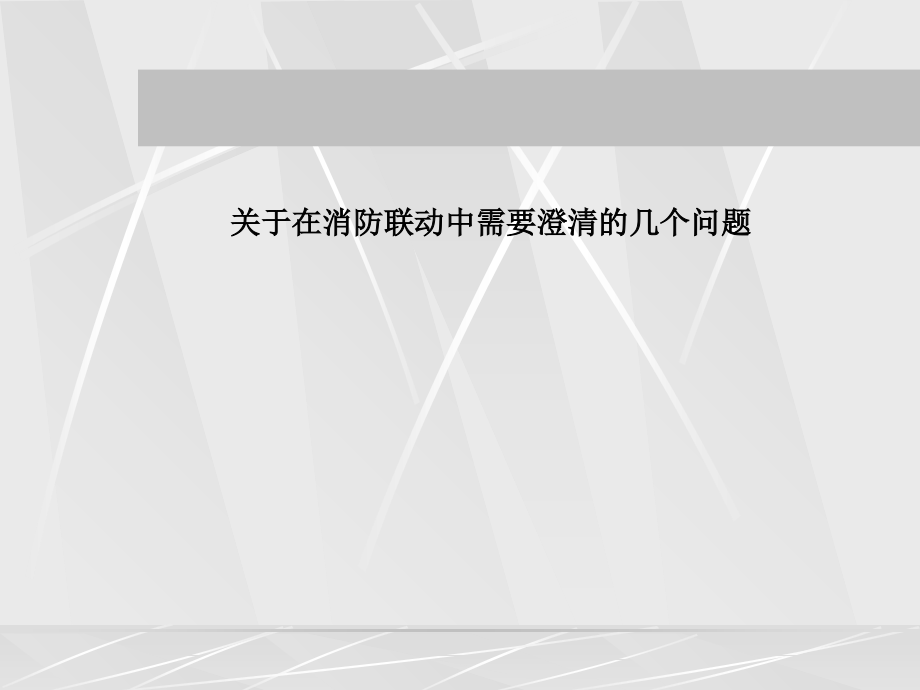

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,关于在消防联动中需要澄清的几个问题,主要从四个方面表述,1、不恰当的联动时间,2、不恰当的联动范围,3、“自动”和“手动”概念的混乱,4、联动功能的实现方式,火灾报警控制器,报警按钮,火灾探测器,火灾自动报警系统的组成,声光报警器,警铃,触发装置,报警主机,警报装置,火灾自动报警及联动系统,它包括烟、温、气等自动探测器、声光及手动报警器、火灾报警控制器、联动控制器、联动模块等主要设施。其系统组成图如下：,火灾自动报警及联动系统,火灾自动报警系统,联动控制系统,联动控制系统的内容,需要控制的有消防广播系统（警报装置）和消防通讯系统；,控制给人们创造一个可以及时逃生环境的防排烟系统和正压送风系统；,控制水灭火系统；,监控固定灭火系统；,控制其它消防设施。,消防联动的目的,根据建筑物的性质、火灾危险性、疏散和扑救难度等，选择设置了上述部分或全部消防设施。,使这些消防设施真正能够在火灾发生时最大限度地发挥其效能，真正达到自防自救的目的，就要使它们在火灾发生的各个阶段准确地动作，这就是我们经常说的消防联动。,在消防联动中需要澄清的几个,问题,一、不恰当的联动时间。,时间,“火灾自动报警系统设计规范”的6.3.9条规定,火灾报警后，消防控制设备对防烟、排烟设施应有下列控制、显示功能：,1 停止有关部位的空调送风，关闭电动防火阀，并接收其反馈信号；,2 启动有关部位的防烟和排烟风机、排烟阀等，并接收其反馈信号；,3 控制挡烟垂壁等防烟设施。,“火灾自动报警系统设计规范”,的6.3.1.8 和6.3.1.9”条规定,消防控制室在确认火灾后，应能切断有关部位的非消防电源，并接通警报装置及火灾应急照明灯和疏散标志灯。,消防控制室在确认火灾后，应能控制电梯全部停于首层，并接收其反馈信号。,有必要重温消防控制室的操作程序,主机报警的处理程序,一、值班人员接到主机报警信号后，先消音，然后根据主机报出的信号，确定是报故障还是报火警，如果是报故障，要根据显示屏或编码图编码表确定的部位，到现场查看，如果没有探测器松动或丢失的情况，应先使主机复位，如果仍然报故障，就要做好记录，通知厂家来修理；,有必要重温消防控制室的操作程序,二、如果是报火警，也要先消音，然后根据主机报出的信号，确定报警部位，并立即派一人携带对讲机或其它通讯工具，迅速到达报警点予以确认；,有必要重温消防控制室的操作程序,三、如未发生火情，应查明报警原因（例如环境是否烟尘或湿度太大等等），并采取相应措施，然后使主机复位。如果仍然报火警，就要做好记录，通知厂家来修理；,有必要重温消防控制室的操作程序,四、如确有火灾发生，应立即用通讯工具向消防控制室反馈信息，并利用现场灭火器材进行扑救；,有必要重温消防控制室的操作程序,五、消防控制室值班人员根据火灾情况启动有关消防设备，通知有关人员到现场灭火，同时报告单位值班领导，并拨打119消防电话，向消防队报警；,有必要重温消防控制室的操作程序,六、情况处理完毕后，恢复各种消防设备的正常运行状态；,七、配合单位领导和消防队进行火灾事故调查。,有必要重温消防控制室的操作程序,在消防联动中需要澄清的,问题2,二、不恰当的联动范围。,范围,按系统分别说明联动的,正确范围,防排烟系统：,报警后要开启报警层的排烟阀和正压送风口阀，同时关闭该层空调风管内的防火阀，,启动排烟风机和正压送风机，停止该层的空调送风机,错误做法：任意扩大动作范围,水灭火系统：,水灭火系统的动作与火灾自动报警系统的动作均是各自独立的。,消火栓系统的动作就是要将需要的消火栓栓口阀打开，按动消火栓报警启泵按钮，或是在消防控制室按动启泵按钮，或是在水泵房直接启泵，从而取水灭火。,错误做法：与报警系统联动起来，一报警就启动水泵。,水灭火系统：,自动喷淋系统的启动几乎不需要人为干涉，它是靠在火灾时热的烟气使置于喷头玻璃泡内的固定沸点的液体沸腾，胀破玻泡，使有一定压力的管网里的水从喷头喷出，当管网里的压力降低后，置于该片管网根部的湿式报警阀中的压力开关动作，利用压力开关的动作信号作为启泵命令，启动喷淋泵，给管网里加压续水，以保证火灾现场灭火的用水。,错误做法：与报警系统联动起来，一报警就启动水泵。,电动防火门和防火卷帘在“自动”状态下的关闭或下降动作，仅受控于安装在其两侧的探测器,规范是这样规定的：,6.3.7,消防控制设备对常开防火门的控制，应符合下列要求：,6.3.7.1,门任一侧的火灾探测器报警后，防火门应自动关闭；,6.3.7.2,防火门关闭信号应送到消防控制室,6.3.8,消防控制设备对防火卷帘的控制，应符合下列要求：,6.3.8.1,疏散通道上的防火卷帘两侧，应设置火灾探测器组及其警报装置，且两侧应设置手动控制按钮；,电动防火门和防火卷帘在“自动”状态下的关闭或下降动作，仅受控于安装在其两侧的探测器,6.3.8.2,疏散通道上的防火卷帘，应按下列程序自动控制下降：,(1),感烟探测器动作后，卷帘下降至距地,(楼)面,1.8m;,(2),感温探测器动作后，卷帘下降到底；,6.3.8.3,用作防火分隔的防火卷帘，火灾探测器动作后，卷帘应下降到底;,6.3.8.4,感烟、感温火灾探测器的报警信号及防火卷帘的关闭信号应送至消防控制室。,电动防火门和防火卷帘在“自动”状态下的关闭或下降动作，仅受控于安装在其两侧的探测器,错误做法：,最常见的就是在防火区内任意一个探测器动作都会引发防火门或防火卷帘关闭和下降，这么做是很危险的，这是因为在着火区内有人未来得及逃出就被关在里面，其后果可想而知。,其他，,如切断非消防电源，警报装置的鸣响等也存在着随意扩大联动范围的情况，从而造成大范围人群的恐慌，不利于有组织有秩序地疏散，同样也是不应该的。,在消防联动中需要澄清的,问题3,三、“自动”和“手动”概念的混乱。,混乱,规范上提及消防控制中心“自动”予以控制的设施,消防控制中心“自动”予以控制的设施,消防水泵、防烟排烟风机的启动，防火门防火卷帘的自动关闭或下降，并且尤其强调了消防水泵、风机的启动不仅能自动控制外，还应能手动直接控制，疏散通道上的防火卷帘两侧应设置手动控制按钮，这是因为这些设施对扑灭早期火灾，防止火灾扩散，便于疏散逃生有着至关重要的作用。,规范上未提及消防控制中心“自动”予以控制的设施,消防控制中心不强调“自动”控制的设施,警报装置和火灾应急广播的“滚层”接通，电梯的迫降，非消防电源的切除，防火阀的关闭，排烟阀送风阀的开启，统一供电的应急照明、疏散指示的接通等消防设施仅要求有控制功能，而未提及“自动”。,消防控制中心不强调“自动”控制的设施,建筑内设置的固定灭火系统：气体灭火系统、泡沫灭火系统和干粉灭火系统的控制，也规定了仅对后两者（泡沫和干粉灭火系统）有启停功能而不强调自动，对于管网气体灭火系统规范就更不要求在控制中心控制其启停了，只要求显示系统手动或自动的工作状态，监视系统报警、喷射各阶段的反馈信号，也只要求在延时阶段自动关闭防火门窗、防火阀，停止通风空调系统,“自动”和“手动”概念的混乱,错误做法：,不问青红皂白，都要硬给加上自动功能,几个系统中“手动/自动”概念的澄清,在水灭火系统中，消火栓系统的启动，是受消火栓按钮、控制中心联动控制器上的启动按钮和水房的水泵控制箱上的启泵按钮予以控制的。这三个条件是相“或”关系。在自动喷淋系统中，水泵房喷淋泵的控制柜上的“手动”“自动”状态转换开关上“手动”是指“就地启动”而“自动”是指控制中心手动启泵或湿式报警阀上的压力开关动作联动启泵，而对整个喷淋系统而言，“自动”是指压力开关联动启动，“手动”是指控制中心远控启动。,几个系统中“手动/自动”概念的澄清,对于管网气体灭火系统，灭火气体的释放必须是经现场的人们做出火灾确认。自动状态的火灾确认，是设备确认，其一般做法是两组探测器同时发出报警后，可以认为是灭火启动信号。当第一组探测器发出报警，值班人员应当立即赶到现场进行人工确认在现场决定是否启动固定灭火系统。在设计上虽然有自动和手动两种启动方式，在有人值班时应以手动启动方式为主。所以在控制中心只显示系统的手动自动工作状态，监视系统报警、喷射各阶段的反馈信号，对其它联动对象如防火门窗、空调及防火阀加以控制，并不要求必须控制灭火系统的紧急启动，这样完全是为了保证系统的安全准确可靠。,在消防联动中需要澄清的,问题4,四、联动功能的实现方式。,风口阀,排烟阀和正压送风口阀有“同时”和“顺序”打开两种方式；,置于排烟风机入口处的排烟防火阀在平时必须是打开着的，并不需要人为控制；,风口阀动作直接联动风机启动。,消防泵启动按钮“直接启泵”,规范上规定“消防水泵、防烟和排烟风机的控制设备当采用总线编码模块控制时，还应在消防控制室设置手动直接控制装置”；,有关国家标准已经明确地规定了报警联动电源宜优先采用24V直流电源，所以消火栓按钮直接启泵不能采用220伏交流电；,到水泵控制柜通过继电器转换。,喷淋泵压力开关启泵，同时将信号送到控制中心的实现方法,在压力开关附近加装一只24V直流继电器，让压力开关触点控制其动作；,利用继电器的两组无源触点：一组控制水泵启动，另一组通过模块接入总线将动作信号馈入总机。,防火门、防火卷帘的关闭、电梯迫降动作完成后要撤除联动指令。,应急照明和紧急疏散指示灯应当接在哪个电源上？,自备电式灯具要接在照明电源上；,统一供电，统一控制的应急灯，就必须接到消防电源上。,
