第二讲绘图基础-21页文档.ppt

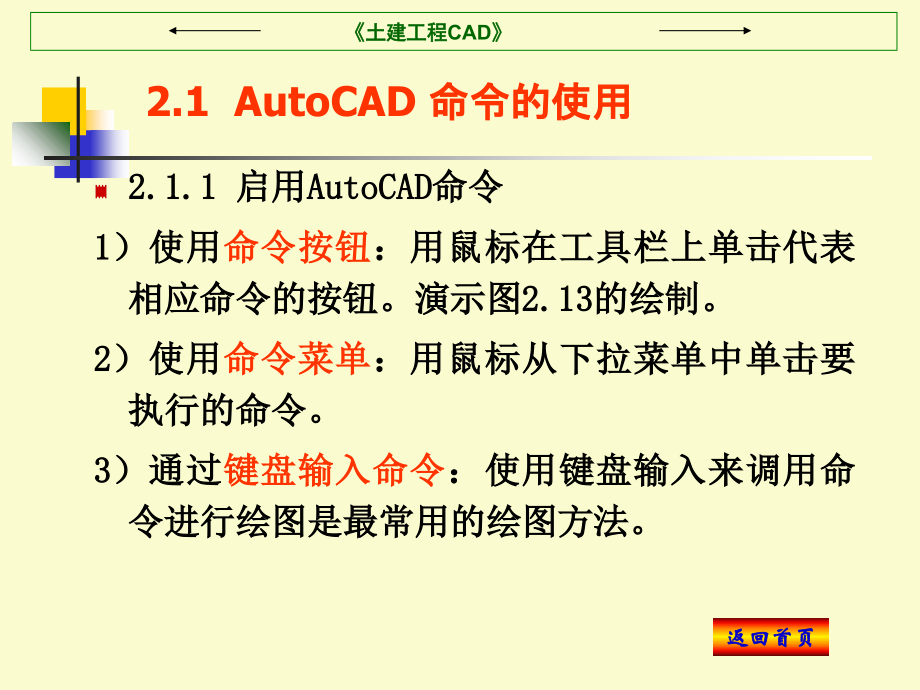

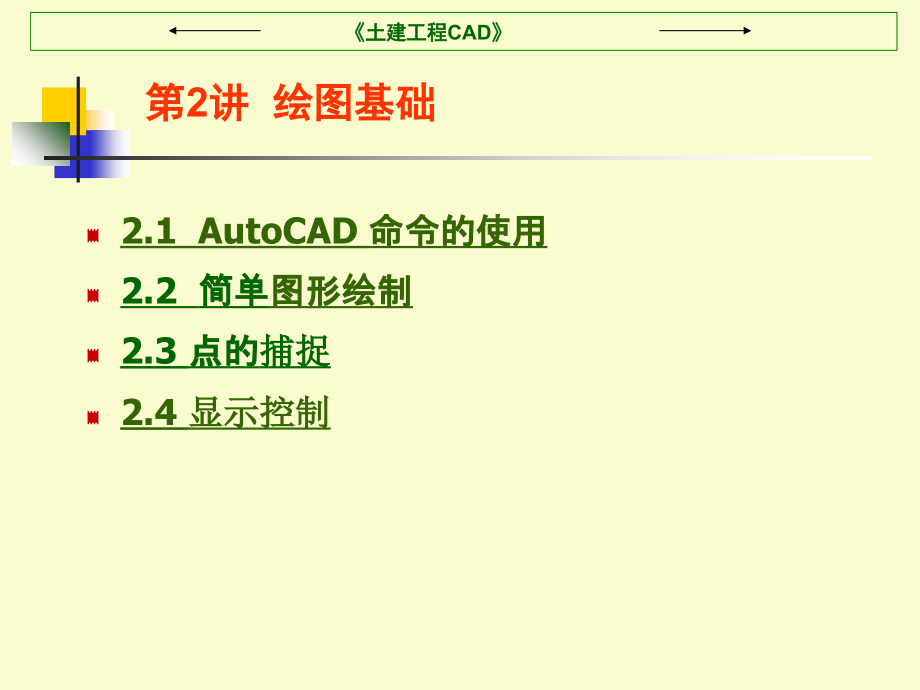

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,土建工程CAD,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第2讲 绘图基础,2.1 AutoCAD 命令的使用,2.2,简单,图形绘制,2.3 点的,捕捉,2.4 显示控制,2.1 AutoCAD 命令的使用,2.1.1 启用AutoCAD命令,1）使用,命令按钮,：用鼠标在工具栏上单击代表相应命令的按钮。演示图2.13的绘制。,2）使用,命令菜单,：用鼠标从下拉菜单中单击要执行的命令。,3）通过,键盘输入命令,：使用键盘输入来调用命令进行绘图是最常用的绘图方法。,返回首页,AutoCAD,命令符号约定,：,1）“或”选项之前为默认选项。,2）“/”，分隔符，分隔命令选项。,3）大写字母表示命令缩写方式。其中输入命令时不区分大小写。,4）“”其为缺省值（系统自动赋予初值，可修改）或当前值。当采用该缺省值或当前值时可以直接按Enter确认。,2.1.2 命令确认,1）,Enter,键,2）,空格,键,3）单击鼠标右键，在快捷菜单中，选择,确认,命令。,注意：在进行某些操作时，单击鼠标右键可以直接确认。,2.1.3 重复调用命令,1）按,Enter,键,2）按,空格,键,3）按,Ctrl+M,组合键,4）单击鼠标右键，在弹出的快捷菜单中选择命令。,2.1.4 退出正在执行的命令,1）按,Esc,键,2）按,Enter,键，有时可能需要按两次或多次，根据命令窗口提示。,3）使用右键，在快捷菜单中选择取消命令。,2.1.5 取消已经执行的命令,1）选择菜单命令 编辑,放弃,2）按键盘上的,Ctrl+Z,组合键,3）使用标准工具栏上的,回退,按钮,注意：以上命令均可多次执行，最多回退20次。,2.1.6 恢复已取消的命令,1）使用菜单命令 编辑,重做,2）按,Ctrl+Y,组合键,3）使用标准工具栏上的,恢复按钮,2.2 简单图形绘制,2.2.1 点的绘制（演示操作）,1 调用方式,1）下拉菜单绘图 点,2）绘图工具栏 点,3）命令窗口：,POINT（PO）,2 点型设置,下拉菜单 格式 点样式,返回首页,2.2.2 直线的绘制,1 调用方式,1）下拉菜单 绘图 直线,2）绘图工具栏 直线,3）命令：,LINE（L）,2 命令选项,绘制直线命令中的U放弃该点退回上一点，C最后一点与其点相连，组成封闭图形。,注意：此时绘制的直线没有宽度，应设置线宽。,2.2.3 圆的绘制,1 调用方式,1）下拉菜单 绘图 圆,2）绘图工具栏,3）命令：,CIRCLE（C）,2 命令选项,下拉菜单中圆的绘制方式有6种，而用其它方式打开只有4种。圆是没有宽度的，可用圆环命令画有宽度的圆。,2.2.4 弧的绘制,1 调用方式,1）下拉菜单 绘图 弧,2）绘图工具栏 弧,3）命令：,ARC（A）,2 命令选项,上述命令提供了11种绘制圆弧的方式，可以根据实际需要选择合适的方式绘制。,2.3,点的捕捉,2.3.1 捕捉类型,见第49页图3.22。,2.3.2 运行对象捕捉,1 调用方式,1）下拉菜单工具 草图设置 对象捕捉,2）状态栏对象捕捉按钮上点击右键 设置,3）命令：,OS,演示利用捕捉方式绘制四边形。,返回首页,2.3.3 捕捉自方式,捕捉自方式是一种特殊的对象捕捉方式，需要特定参照点，输入相对参照点的相对坐标，确定最后位置。见演示例子。,2.4 显示控制,2.4.1 显示缩放,1 调用方式,1）下拉菜单视图 缩放,2）标准工具栏上的缩放工具,3）命令：,ZOOM,2 命令选项,启动缩放命令后，出现提示：见第55页。,2.4.2 实时平移,1 调用方式,1）标准工具栏 实时平移,2）下拉菜单视图 平移 实时,3）命令：,PAN,按,Esc,或点击右键选择退出。,2.4.3 显示精度,可重新设置显示精度。,2.4.4 视图重画与重生成,1 重画即重新显示当前窗口的图形。,1）下拉菜单 视图 重画,2）命令：,REDRAW,2 重生成即重新生成图形并刷新显示当前窗。,1）下拉菜单 视图 重生成,2）命令：,REGEN/REGEN ALL,本讲小结,本讲主要介绍了绘图的一些基本知识，如绘图命令使用、简单图形绘制、绘图的显示控制等，通过本讲的学习，可以为绘图和编辑图形打下良好的基础。,结束放映,返回首页,上机作业,将课本第二三章内所有上机实践练习。,谢谢！,供娄浪颓蓝辣袄驹靴锯澜互慌仲写绎衰斡染圾明将呆则孰盆瘸砒腥悉漠堑脊髓灰质炎,(,讲课,2019),脊髓灰质炎,(,讲课,2019),
