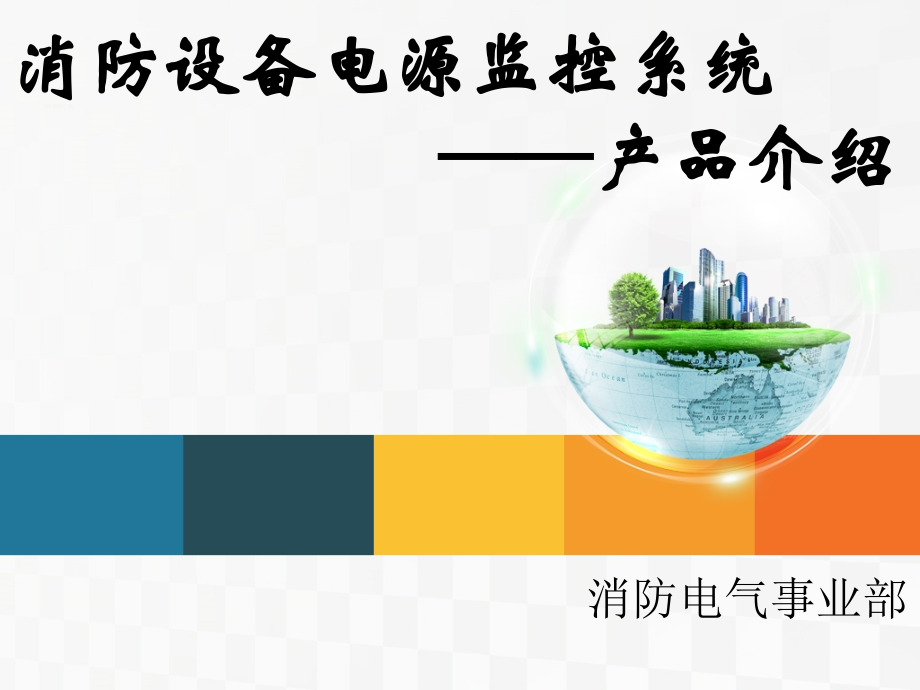

消防设备电源监控系统介绍.ppt

单击此处编辑母版标题样式,*,*,单击此处编辑母版标题样式,*,*,PPT模板下载：,Shanghai Acrel Co.,Ltd.,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二层,第三层,第四层,第五层,消防设备电源监控系统,产品介绍,消防电气事业部,1.1,背景介绍,1.2,国标及地标介绍,1,行业背景,主要内容,1.1 背景介绍,概述,消防设备电源监控系统作为一种预报警系统，其优点是可以提前对消防设备电源故障进行报警，避免火灾发生时消防设备不能正常使用，消防设备电源监控系统一旦投入使用，将有效的降低消防设备非正常投入使用的发生率；,起因,导致消防设备不能正常工作的原因主要就是供电电源的状态，如过压、欠压、缺相、错相等；,危害,在发生火灾时，消防设备不能正常工作；,1.2 国标及地标介绍,国家标准,消防控制室通用技术要求GB 25506-2010,消防设备电源监控系统 GB 28184-2011,火灾自动报警系统设计规范GB 50116-2013,国家标准图集,消防设备电源监控系统 10CX504,火灾自动报警系统设计规范,14X505-1,地方标准,消防设备电源监控系统技术规程DBJ04XXX2012,山西省工程建设地方标准,1.2 国标及地标介绍,消防控制室通用技术要求,GB,25506,-2,010,3.1,消防控制室,内设置的消防设备,应,包括火灾报警控制器、消防联动控制器、消防控制室图形显示装,置、消防电话总机、消防应急广播控制装置、消防应急照明和疏散指示系统控制装置、,消防电源监控器,等设备，或具有相应功能的组合设备。,5.7,消防设备电源监控器,消防设备电源监控器应符合下列要求：,a),应能显示,消防用电设备,的,供电电源,和,备用电源,的,工作状态,和,故障报警,信息；,b),应能将,消防用电设备,的,供电电源,和,备用电源,的,工作状态,和,欠压报警,信息传输给消防控制室图形显示装置。,1.2 国标及地标介绍,消防控制室,3.2.1 火灾自动报警系统形式的选择应符合下列规定：,1 仅需要报警，,不需要联动自动,消防设备的保护对象宜采用,区域报警系统,；,2 不仅需要报警，同时,需要联动自动,消防设备，且只设置一台具有集中控制功能的火灾报警控制器和消防联动控制器的保护对象，应采用集中报警系统，并,应设置,一个,消防控,制室,；,3 设置两个及以上消防控制室的保护对象，或设置了两个及以上集中报警系统的保护对象，应采用控制中心报警系统；,1.2 国标及地标介绍,消防设备电源监控系统,GB,28184,-,2011,3.1,消防设备电源,为各类消防设备电源的交流或直流电源，包括主电源和备用电源,3.2,消防设备监控系统,用于监控消防设备电源工作状态，在电源发生过压、欠压、过流、缺相等故障时能发出报警信号的监控系统，由消防设备电源状态监控器、电压传感器、电流传感器、电压,/,电流传感器等部分或全部设备组成。,火灾自动报警系统设计规范GB 50116-2013,6.8.1 每个报警区域内的模块宜相对集中设置在本报警区域内的金属模块箱中，严禁将模块设置在配电（控制）柜（箱）内。,1.2 国标及地标介绍,1.2 国标及地标介绍,1.2 国标及地标介绍,消防设备电源监控系统技术规程,DBJ04,XXX,2012,传感器监控的消防设施,设施名称,内容,设,置,场,所,消火栓（消防炮）系统,消防水泵电源,自动喷水灭火系统、水幕、水喷雾（细水雾）灭火系统、雨淋喷水灭火系统（泵供水方式）,喷淋泵电源,泡沫灭火系统,消防水泵、泡沫液泵电源,干粉灭火系统,供电电源,气体灭火系统,供电电源,防烟排烟系统,防烟排烟风机电源、电动防火阀、电动排烟防火阀、常闭送风口、排烟阀（口）、电动排烟窗、电动挡烟垂壁电源,防火门和卷帘门系统,防火门和卷门机供电电源,消防电梯,消防电梯供电电源,消防应急照明和疏散指示系统,照明供电电源,消防设备应急电源（EPS）,所有EPS,消防设备直流电源,分布在竖井或电气设备间，给消防设备供电的直流电源,1.2 国标及地标介绍,1.2 国标及地标介绍,2,产品介绍及对比,2.1,产品介绍,2.2,同行厂家对比,2.1 产品介绍,1 消防设备电源监控系统,用于监控消防设备电源工作状态，在电源发生过压、欠压、过流、缺相、中断供电等故障时能发出报警信号的监控系统，由消防设备电源状态监控器、电压传感器、电流传感器、电压/电流传感器等部分或全部设备组成。,2 消防设备电源监控器,能接收来自消防设备电源监控传感器（监控模块）的报警信号，发出声光报警信号和控制信号，指示报警部位，记录并保存报警信息的装置。,3 消防设备电源传感器（监控模块）,主要是监测消防设备电源的电压信号、电流信号以及开关状态等参数变化的传感器。,2.1 产品介绍,中继器,2.1 产品介绍,消防设备电源状态监控器,型号,AFPM-100/B,监控容量,128点,外形尺寸,500(H)400(W)200(D),主要组成部件,显示,5.1单色液晶屏,输入输出模块,远程智能I/O模块,声光报警器,喇叭、LED指示灯,备用电源,24V 24A铅酸蓄电池组,2.1 产品介绍,型号,AFPM100,/G,外形尺寸,2000(H),600(W),600(D),主要组成部件,计算机,工业,PC,，,Core 2 2.66G/1G/,320G+,键鼠,17,液晶显示器，,Windows XP,输入输出模块,内置远程智能,I/O,模块,声光报警器,内置音箱、,LED,指示灯、消声按钮、复位按钮,备用电源,内置,1kVA,在线式长效型,UPS,消防设备电源监控系统系统主机,2.1 产品介绍,传感器部分（电压电流监控模块）,2.1 产品介绍,消防设备电源监控系统组网方案（小型单体建筑）,2.1 产品介绍,消防设备电源监控系统组网方案（大型）,2.1 产品介绍,2.2 同行厂家对比,厂家名称,壁挂式监控器,安科瑞,AFPM100,华新鼎盛,HX5900,珠海派诺,PMAC510S,中消恒安,ZXHA,新疆双新电控,SXDQ-2000,1.消防设备电源监控器,2.2 同行厂家对比,2.消防设备电源监控传感器,厂家名称,产品系列,安科瑞,AFPM1、AFPM3、AFPM5,华新鼎盛,HX5911、HX5912、,HX5913、HX5914,（直流）、HX5921、HX5922、,HX5923、HX5924、,HX5928（交流单相）、HX5931、HX5932、HX5938（三相三线）、HX5941、HX5942、HX5948（三相四线）、HX5951、HX5952（开入开出）,珠海派诺,PMAC511A、PMAC511A-I、,PMAC511A-IR,、PMAC511D、PMAC511A2、PMAC511A2-I、,PMAC511A2-IR,（单相）,PMAC513A、PMAC513A-I、,PMAC513A-R,、PMAC513A2、PMAC513A2-I、,PMAC513A2-IR,（三相）,中消恒安,ZXVA-D1、ZXVA-D2、ZXVA-D2F、ZXVA-D6、ZXVA-S1、ZXVA-S2、ZXVA-S2F、ZXVA-W1、ZXVD（电压传感器）,ZXVI-D、ZXVI-S、ZXVI-W、ZXVI-W5（电压电流传感器）,新疆双新电控,SXDQ-DC/U(A)、SXDQ-AC/1P/U(A)、SXDQ-AC/3P/U、SXDQ-AC/3P/U(A)、SXDQ-AC/4P/U、SXDQ-AC/4P/U(A)、SXDQ-2AC/1P/U、SXDQ-2AC/3P/U、SXDQ-2AC/4P/U,3,产品选型及方案设计,3.1 产品选型及方案设计,消防泵配电箱系统一次图（进线处）,3.1 产品选型及方案设计,消防风机配电箱系统一次图（进线处）,3.1 产品选型及方案设计,消防电梯配电箱系统一次图（进线处）,3.1 产品选型及方案设计,应急照明、防火卷帘配电箱系统一次图（进线处）,3.1 产品选型及方案设计,AFPM3-2AV二次接线图,进线处,3.1 产品选型及方案设计,AFPM3-AV二次接线图,进线处,3.1 产品选型及方案设计,系统图,4,常见问题分析,4,.1,常见问题分析,1.火灾自动报警系统设计规范GB 50116-2013中的第6.8.1条：,每个报警区域内的模块宜相对集中设置在本报警区域内的金属模块箱中，严禁将模块设置在配电（控制）柜（箱）内。,这里的模块并不是指消防设备电源监控模块。解释详见P8P9。,联系人：杨军军 女士,电话：,邮件：QQ:2880157877,2.关于消防设备电源监控模块电压、电流信号的采集问题？,4,.1,常见问题分析,
