自动喷淋灭火系统介绍.ppt

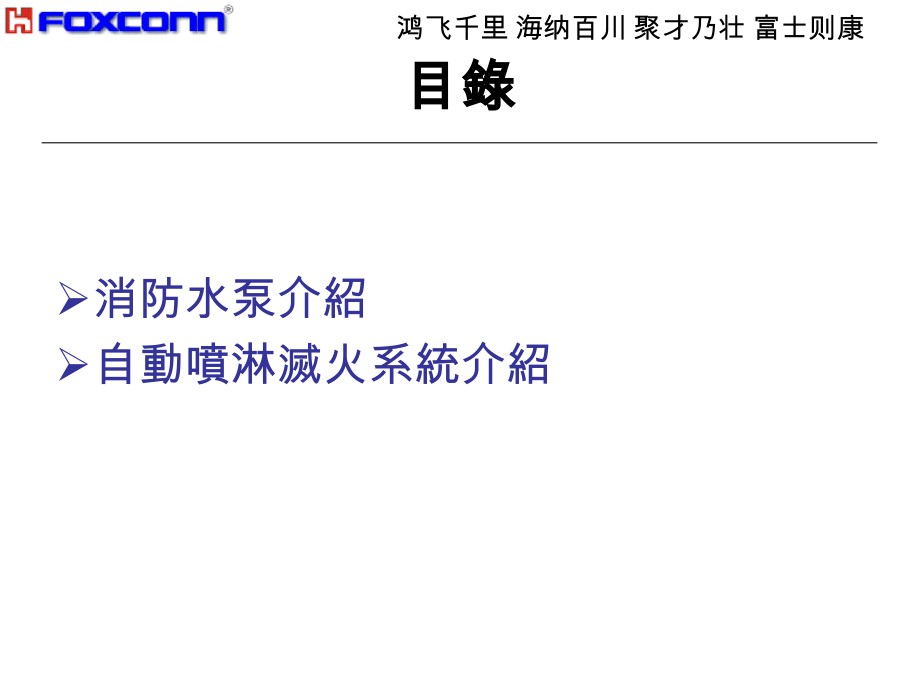

按一下以編輯母片標題樣式,按一下以編輯母片,第二層,第三層,第四層,第五層,*,鸿飞千里 海纳百川 聚才乃壮,富士则康,自動噴淋滅火系統簡介,目錄,消防水泵介紹,自動噴淋滅火系統介紹,一,、消防,水,泵,系統,水泵房組成,消防水池,消防水泵,(,噴淋,消防火栓,室外栓,),管網,水位標,消防控制柜等組成。,消防泵組,消防水泵系統,消防水池水位標,消防水泵系統,消防水泵房主管網壓力表,消防水泵系統,消防水泵控制柜,二、自动喷淋灭火系统,(,一,),一般规定,1,、自动喷水灭火系统应在人员密集、不易疏散、外部增援灭火与救生较困难的性质重要或火灾危险性较大的场所中设置。,2,、自动喷水灭火系统不适用于存在较多下列物品的场所：,(1),遇水发生爆炸或加速燃烧的物品；,(2),遇水发生剧烈化学反应或产生有毒有害物质的物品；,(3),洒水将导致喷溅或沸溢的液体。,下列场所应设置自动灭火系统，除不宜用水保护或灭火者以及本规范另有规定者外，宜采用自动喷水灭火系统,（,1,）,占地面积大于,1500,或总建筑面积大于,3000,的单层、多层制鞋、制衣、玩具及电子等厂房；高层丙类厂房；,（,2,）每座占地面积大于,1000,的棉、毛、丝、麻、化纤、毛皮及其制品的仓库；,可燃、难燃物品的高架仓库和高层仓库（冷库除外）；,（,3,）任一楼层建筑面积大于,1500,或总建筑面积大于,3000,的展览建筑、商店、旅馆建筑、以及医院中同样建筑规模的病房楼、门诊楼、手术部；,（,4,）设置有送回风道（管）的集中空气调节系统且总建筑面积大于,3000,的办公楼等。,自动喷淋灭火系统,自動噴淋,滅火,系統,噴淋泵 主管網 接合器 濕式報警閥 支管網 信號閥 流水制 噴頭 末端排水,1.,濕式報警閥,(1),閥門,(2),濕式報警閥,(3),上下壓表,(4),排水閥,(5),延時器,(6),壓力開關,(7),水力警鈴,1,6,5,4,3,2,濕式報警閥,濕式報警閥準工作狀態,濕式報警閥工作狀態,自動噴淋,濕式報警閥,自動噴淋,滅火,系統,演示,自動噴淋,滅火,系統,2.,消防水力警鈴,、結合器,水力警鐘,結合器,自動噴淋,滅火,系統,3.,信號閥,流水制,水流指示器,信號閥,自動噴淋,滅火,系統,4.,支管網,(1),噴淋管網,(2),噴淋頭,噴淋管網,噴淋頭,自動噴淋,滅火,系統,5.,噴淋頭,下垂型洒水喷头（,68,）,直立型洒水喷头（,141,）,直立型洒水喷头（,68,）,下垂型洒水喷头（,141,）,闭式喷头温度和颜色标志,玻璃球,洒水喷,头公称动作温度,工作液色标,57,橙,68,红,79,黄,93,绿,141,蓝,182,紫红,227,黑,260,黑,343,黑,噴淋頭滅火示意圖,喷头受热破裂瞬间,喷头喷水灭火,自動噴淋,滅火,系統,6.,噴淋末端排水,(1),壓力表,(2),閥門,(3),排水池,自動噴淋,滅火,系統,喷头与障碍物的距离,7.2.1,直立型、下垂型喷头与梁、通风管道的距离宜符合表,7.2.1,的规定（见图,7.2.1,）,。,7.2.2,直立型、下垂型标准喷头的溅水盘以下,0.45m,、其他直立型、下垂型喷头的溅水盘以下,0.9m,范围内,，如有屋架等间断障碍物或管道时，喷头与邻近障碍物的最小水平距离宜符合表,7.2.2,的规定,7.2.3,当梁、通风管道、排管、桥架等障碍物的宽度大于,1.2m,时，其下方应增设喷头（见图,7.2.3,）。,7.2.4,直立型、下垂型喷头与不到顶隔墙的水平距离，不得大于喷头溅水盘与不到顶隔墙顶面垂直距离的,2,倍（见图,7.2.4,）,7.2.5,直立型、下垂型喷头与靠墙障碍物的距离，应符合下列规定（见图,7.2.5,）：,1,障碍物横截面边长小于,750mm,时，喷头与障碍物的距离，应按公式,7.2.5,确定：,a,（,e-200,）,+b,式中,a,喷头与障碍物的水平距离（,mm,）,;,b,喷头溅水盘与障碍物底面的垂直距离（,mm,）；,e,障碍物横截面的边长（,mm,），,e,750,。,2,障碍物横截面边长等于或大于,750mm,或,a,的计算值大于本规范表,7.1.2,中喷头与端墙距离的规定时，应在靠墙障碍物下增设喷头。,7.2.6,边墙型喷头的两侧,1m,及正前方,2m,范围内，顶板或吊顶下不应有阻挡喷水的障碍物。,喷淋水泵接合器,喷淋水泵,机油压表（运行,5,分钟为,40,至,60PSI,）,畜电池表（,12,至,14V,）,超速运转复位,超速运转复位,1#,手动启动,2#,手动启动,转速表,手自动开关,自動噴淋增壓系統,消防水箱设置高度应保证最不利点处喷头的工作压力不低于,0.05MPa,，否则应设增压设施,气压罐消防储存水容积：应满足火灾初期供,5,个喷头工作,30S,的消防用水量,增压系统组成：气压罐、稳压泵、管道附件及控制装置,自動噴淋滅火系統工作原理,當噴頭感溫元件達到動作溫度時,喷头玻璃球破裂，堵头被压力水打开。管网中的水由静止变为流动，使水流指示器动作送出相应的电信号。水源压力水使处于关闭的湿式报警阀止回閥開啟，压力水流向灭火管网。压力水使压力开关接通，送出信号启喷淋泵，同时压力水冲击水力警铃鸣响,自動噴淋滅火系統滅火流程圖,發生火情,噴頭,動作噴水,水流指示器動作,濕式,報警閥動作,壓力開關報警,消防控制室,啟動水泵,值班室,(,服務台,),末端試驗裝置,水力警鈴報警,報告與傳送指令,自動噴淋滅火系統圖,Thank You!,
