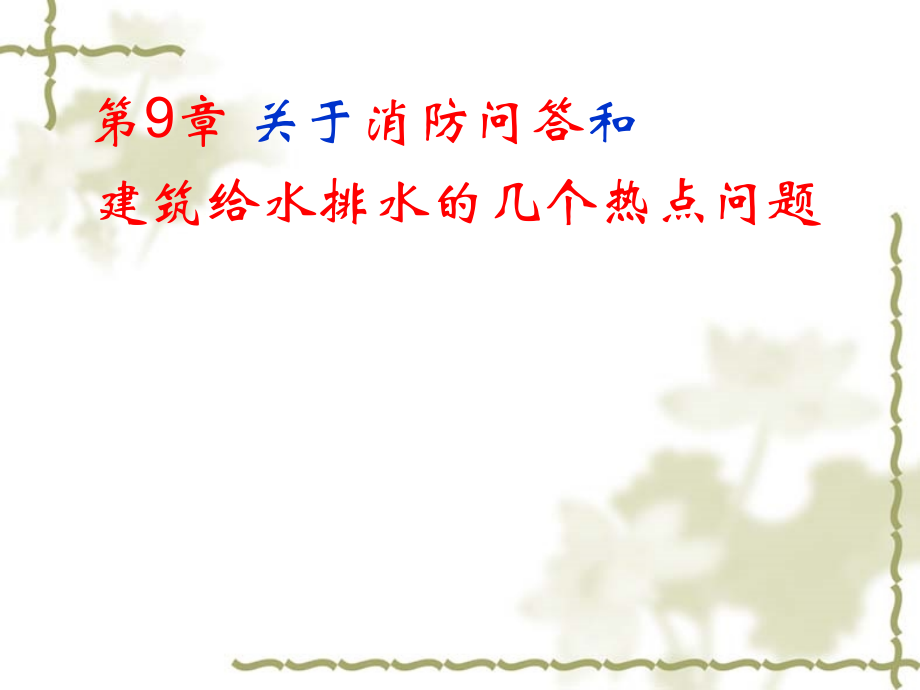

第9章-建筑给排水几个热点问题.ppt

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,第9章,关于,消防问答,和,建筑给水排水的几个热点问题,说 明,建筑给水排水有许多热点问题，如：,管网叠压供水技术,节水技术、节能（热泵、太阳能）技术,同层排水技术,虹吸式屋面雨水排水和雨水回用技术,特殊单立管排水技术,高压细水雾灭火技术等,说 明（续）,在与武汉方面联系的过程中，又了解到,武汉的同行对建规、高规和,喷规等消防规范的要求,但消防规范的介绍一般一本规范为两天,时间,衡量再三，今天先说一点消防，再说一,点热点问题,、关于消防问答,个人意见，仅供参考,消防规范是建筑给排水长期的热点问题,消防规范（建规、高规、喷,规、消规）为建筑给排水所关心,关心的原因：,重要，因为涉及人身和财产安全,强制性条文多,工程设计图纸要经过消防主管部门审查,消防问题来源,给排水消防设计方面的常见问题及工程,实例研讨班材料,福建给水排水：消防疑难问题,100,例,来函、来信、来电,1,按建规？还是按高规？,按建规？还是按高规？,接到工程设计任务，按建规是一种,做法，按高规又是另一种规定。,产生的问题是：具体工程究竟是按,建规？还是按高规？,按建规还是按高规（续）,建规和 高规都规定了该规范相,应的适用范围，具体工程只能是：,或是按建规,或是按高规,不会出现既按建规，又按高规,的情况,按建规还是按高规（续）,曾经出现过两本规范都漏管的情况（建,筑高度至女儿墙顶超过,24m,，至屋面面,层小于,24m,）,但不会出现两本规范都要管的情况,（因为两本规范的适用范围不重复）,适用范围,建筑物类型,建规,高规,居住建筑,9,层及,9,层以下,十层及十层以上,公共建筑,小于等于,24 m,超过,24 m,单层公共建筑,大于,24 m,（主体）,地下、半地下建筑,厂房、仓库,储罐、堆场,城市交通隧道,建规与高规的分界,以建筑物建筑高度,24m,为界,考虑因素：,1,消防车供水能力（主要因素）,2,登高车登高能力（第二因素）,3,国外高层建筑起始高度的划分（参,照因素）,建规与高规的分界（续）,24m,的依据,：,24m80,1020.583.2223.7424m,80m：,解放牌消防车，车上消防泵的扬程,10m：,消防车消防泵从消防水池或天然水,源取水，吸水高度,6m,，吸水管水头损失,20.5m：,水枪水头,损失,8,条,3.22m25.76m：,水带,水头,损失,24m,的分界,24m,是外救与自救的分界线,24m,也是建规与高规的分界线,24m,高度的划分具有,可变性,，,影响因素变了，分界线会跟着变,建规与高规的分界（续）,高层住宅建筑起始高度的划分，,高于公,共建筑（住宅数量大，提高标准会大幅,度增加投资；住宅与公共建筑相比，火,灾危险性要小些、防火分隔和疏散情况,要好些）,住宅现在按层数划分，按层数分较复杂，,也可以按建筑高度划分，但目前未实施,2,灭火系统配置是按建规？,按高规？还是按喷规？,按建规？按高规？还是按喷规？,在规范体系表中，建规、高规,为通用标准，具体规定灭火系统设置场,所。设置场所是技术问题更是,标准问题,喷规、雾规等为专用标准，在,已明确具体建筑、部位、房间采用何种,灭火系统后，具体规定灭火系统的设计、,施工和验收等具体技术问题,按建规、高规还是按喷规（续）,建规、高规等标准规定灭火系,统设置场所的作用：,1,从,整体全局考虑，有综合平衡作用,2,防止出现由于过于强调某一灭火系,统，而实际上又难以操作的情况,（如：住宅建筑泡沫灭火系统的设置）,按建规、高规还是按喷规（续）,喷规附录,A,“设置场所火灾危险等级,举例”用以确定火灾危险等级，而不是确,定设置场所,3,恒压变频供水系统算常高压系统吗,恒压变频供水系统不算常高压系统，因,为消防供水系统的压力还是靠水泵的运,行来保证,一旦水泵出现机械故障或供电障碍，消,防供水就不能有效保证,依据,吉林省消防局公文,公安部回复,吉林省公安厅消防局（请示）,1994吉公消字第46号关于在建筑物上使用变频调速消防供水设备不设水箱的请示,公安部消防局：,近几年来，我省在建筑物上相继使用了省内外,厂家生产的变频调速消防供水设备，为了确保消防,给水采取了双电源（一级负荷）和末端定压的技术,措施，但在此类消防供水设备上是否设置水箱的问,题争议较大，故请示使用变频调速消防供水设备不,设水箱可否？,请批复,一九九四年十一月十日,中华人民共和国公安部,关于对变频调速供水设备有关问题的复函 公消1994,308,号,吉林省公安厅消防局：,你局1994吉公消字第46号文收悉，,变频调速供水设备如用于消防给水系统，属于,临时高压给水系统，根据现行有关国家标准的规,定，设置临时高压给水系统的建筑物，应设消防水,箱。,1994年11月23日,抄送：各省、自治区、直辖市公安厅（局）消防局,（处）,常高压系统,高压消防给水系统,-不设消防水泵,-在消防持续时间内，能满足消防所需,流量和压力,建筑物底层,山区城市，山顶有水池，容量够，压力够，管径够,4,稳高压系统,稳高压系统,在国家标准中未被承认，或半承认状态,在行业标准和地方标准中已被承认,稳高压系统的作用：,1,喷头动作即可喷出满足压力要求的水,2,顶层的喷头动作，也能启动水泵,3,不会出现水喷雾系统的水喷淋现象,4,消防炮水柱直接中的，不会出现偏差,报警阀、水流指示器灵敏度,报警阀、水流指示器灵敏度：,37.5,L/min,QK10P80 10,0.01,800.10,80,0.315,25.2L/min,37.5,L/min,QK10P80 10,0.1,801.0,80,1.0,80L/min（1.33L/s）,37.5,L/min,三种稳高压系统（按稳压技术分）,稳压泵稳高压系统有稳压泵,稳压罐稳高压系统有稳压罐,稳压水箱稳高压系统有稳压水箱,我国以稳压泵稳高压系统为主,稳压泵流量，按管网漏水量确定,无数据时，按经验确定（,1L/s、5L/s,）,稳高压系统分类（按范围分）,室内稳高压系统,室外稳高压系统,室内、外稳高压系统（通用汽车公司）,缺点：管网水压高，接口脱开,对策：增设支墩、改变连接方式、调整,稳压泵扬程、采用室外减压型消火栓,5,超压问题,超压问题,超压问题不单是水泵问题,但最早引起关注的超压问题是水泵引起,的超压（因此相关条文在水泵章节）,超压主要成因,1,按设计流量选泵，小流量（,1,2,支枪，,一个喷头出水）时超压（小流量指：火,灾初期、水泵定期检查）,2,按静压分区，动压时超压,3,水泵直接吸水，低压选泵，高压时超压,4,串联分区给水，水泵对口抽方式供水，,止回阀不严密时超压,超压主要成因（续）,5,水泵实际扬程与样本不符，水泵串联,工作时超压,6,停泵水锤造成超压,7,稳压泵低位设置，当静压,1.5,倍扬程时,稳压泵超压,8,减压阀分区，旁通管短路或,减压阀失灵时造成超压,超压主要成因（续）,9,消防车串联供水造成超压,10,上区、下区共用水泵接合器，止回阀,不严密时造成超压,11,集中或区域稳高压系统有时会超压,12,进排气阀设置不当，或未设进排气阀，,管内空气被压缩，压缩空气形成超压,13,因其他原因造成的超压,防超压措施（条文未作规定）,超压原因不同，采取措施也不同,1 防超压产生：,采用,Q-H,曲线平缓的水泵（有两种泵）,对口抽采用优质止回阀,设置多台水泵，水泵并联运行,采用变频调速供水设备,防超压措施（续）,减少分区压力值,合理设计系统,2,提高耐压能力（管道、阀门、泵）,3,使超压不造成危害：,设置泄压阀或泄压装置,设置安全阀,设置稳压阀,6,水泵接合器用途,水泵接合器用途,1,无室内消防泵，用作替代室内消防泵,2,有室内消防泵，由于机械故障或电气,故障而不能启动时，替代室内消防泵,3,有室内消防泵，出现消防超流量现象,时，与室内消防泵并联供水用,4,有室内消防泵，但扬程不够，与室内,消防泵串联供水用,水泵接合器用途（续）,5,室内有消防水池，但水池容量不够,6,我国实施灭火采用大兵团作战方式，,不论什么情况都向,水泵接合器供水,水泵接合器在上述情况下向室内消防给,水管网、消防水池或水泵吸水管供水,当没有水泵接合器时，也可以通过室内,消火栓向室内消防给水管网供水,允许的阀门布置示例,（接管点位置）,水泵接合器数量,水泵接合器的数量，应按室内消防用水,量计算确定，每个接合器的流量按,10,15L/s,计算。,室内消防用水量较大时（消火栓,喷淋,水幕等,），接合器的数量偏,多，不好布置，怎么办？,水泵接合器数量,危险等级,设计流量L/s,V2.0m/s,V2.5m/s,V3.0m/s,DN100,DN150,DN100,DN150,DN100,DN150,Q15.5L/s,Q35.0L/s,Q19.4L/s,Q44.0L/s,Q23.0L/s,Q52.0L/s,轻级,11.7,0.8个,0.6个,0.5个,中级,26.0,1.7个,1.3个,1.1个,严级,65.0,1.9个,1.5个,1.3个,97.5,2.8个,2.2个,1.9个,7,听说喷头加做集热罩是一个错误的做法，何解？,不能认为喷头加做,集热罩,是一个错误的,做法,集热罩,的优点是集热，使喷头能尽快响应,集热罩,的缺点是面积偏小，还有下沿，,会延缓喷头的投入,喷规的条文规定了设置集热档水板,的要求，没有全盘否定,集热罩,8,自动喷淋系统的每层配水干管的减压孔板安装位置应在水流指示器的前后？,现行规范对此未作规定,有两种意见：,设置在水流指示器的后面，理由是便于,检修减压孔板，便于更换减压孔板,设置在水流指示器的前面，理由是减压,孔板不容易损坏,结果：水流指示器的前后都可以,9,条文与条文说明不一致怎么办,条文与条文说明,条文与条文说明应该一致,条文说明用于说明条文,说明条文的技术依据,说明在执行条文过程中应注意的问题,条文说明不得对条文作任何补充规定,但条文与条文说明有时会不一致,当条文与条文说明,不一致时,，,以条文为准,条文与条文说明（续）,以条文为准,的原因：条文是经过审查的,而条文说明一般不审查,示例：,高规关于“室外消火栓的数量确定”,（条文规定是合理的）,关于“燃油燃气锅炉房设水喷淋”,（条文规定不尽合理，提意见下次修订）,室外消火栓的数量确定,高规,7.3.6,条：,“室外消火栓的数量,应按本规范第,7.2.2,条规定的室外消火栓,用水量经计算确定，,。,”,条文说明：“室外消火栓的数量，应保,证供应建筑物需要的灭火用水量。其中,包括室外、室内两部分，。”,以上情况说明条文规定与条文说明不一致,室外消火栓的数量（续）,室外消火栓的数量的最低标准：按室外,消防用水量计算确定,室外消火栓的数量的最高标准：按室外,消防用水量和室内消防用水量之和计算,确定,条文说明按最高标准撰写,而条文系按最低标准确定,室外消火栓的数量（续）,规范审查会确定：高规该条文按,最低标准确定，有条件时可按最高标,准或高于最低标准的标准采用,当,按,最低标准设置室外消火栓时，水,泵接合器所需的水量可从远处室外消,火栓用消防车消防泵打接力供过来,室外消火栓的数量（续）,当年,审查会后，由于公安部消防局防火,处人员变化和机构调整等原因，审查会,后高规编制组未能再行开会讨论并,对,条文说明进行修改,10,高于消防规范标准是否允许,高于消防规范的标准是否允许？,允许,消防规范条文系按最,低标准确定,高于,最,低标准对安全有利（但要多化钱）,消防规范系按最不利工况考虑,好于最不利工况,对安全也有利,示例：室外低压给水管道的水压,高层建筑与多层建筑,24m,的划分,室外低压给水管道的水压,规范规定：不小于,0.10MPa,消防车抵达火灾现场后有两种工况：,消防车水泵直接在室外消火栓上吸水,室外消火栓接上水带（,DN65、20m,）向,消防车水罐放水（,5L/s2,），消防车水,泵从罐内吸水，供应火场用水,0.086MPa1.5m,（高差）,10.1m0.10MPa,11,建规和高规及与,喷规等之间条文有矛盾的问题,消防规范之间条文规定有矛盾问题,首先要肯定建规、高规等消防,规范相同点是主要的,也要承认消防规范之间确实存在条文规,定不相同、不一致的情况（尤其是都为,强制性条文时）,对此，要具体情况具体分析，根据不同,原因区别对待,建规和高规的不同点,11.1 设计,理念不同，条文规定不同,建规,以外救为主,，但不排斥内救,高规,以内救为主,，但不排斥外救,“外救”准则的确立,先有建规，确立了,“外救”,的准则，,原因：,建筑物建筑高度都在消防车可扑救范围内,室内火场条件恶劣，自救有难度，如：,-常规灭火设施有时无人操作,-温度高、烟雾弥漫、能见度低,-可燃物燃烧时，散发大量有害有毒气体,-建筑构件耐火极限有时达不到设计要求,“自救”准则的确立,高层建筑的大量兴建，高规出台,高规强调,“自救”,准则，原因：,建筑物建筑高度超过消防车能够扑救,的高度,在要求的时间内，人员从高层建筑及,时疏散有一定难度,“自救”,的最好方式是设置,自动灭火系统,建规高规主要不同点（一）,项目,建规,高规,灭火系统,以消火栓系统,为主,以消火栓系统为主，超高层和一类建筑以喷淋系统为主,火灾次数,1,次,3,次,1,次,防护对象,以面为主,以点为主,供水压力,建筑物最高处,满足室内最不利点灭火设施要求,防火标准,高规标准一般高于建规,主要不同点（二）,项目,建规,高规,水箱储水量,10 min,消防用水量,按建筑物性质和分类确定,水箱设置高度,建筑的最高部位,对设置高度有要求（保证消火栓静水压力）,消防水泵设置,不强调,强调,消防备用泵,不强调,强调,增压设施,不作规定,水箱不能满足静压要求时设置,主要不同点（三）,项目,建规,高规,消防水泵吸水,非自灌吸水,（现已作调整）,自灌吸水,水泵接合器设置,强调,不强调,初期火灾的扑救,不十分强调,强调,消火栓设置,可不设置,设置,消火栓干式系统,允许设置,未作规定,11.2,依据不同，条文规定不同,初期火灾，喷头最多同时开放数,高规系根据火灾案例确定：,（一般开放,7,个喷头灭火，初期按,5,个,喷头计算）（,5,个,1L/s15s2150L,）,喷规系按灭火试验结果,确定：,（试验结果：喷头最多同时开放,1,个,3,个,留有余地，按,4,个喷头计算）（,41L/s,10min60s2400L2.4m,3,）,依据不同，条文规定不同（续）,喷头按正方形布置，燃火点在对角线交,点位置，经多次试验，最多是,3,个喷头,同时开放,为什么不是,4,个喷头同时开放的,原因：,烟气流上升过程在垂直方向位置会偏移,偏移原因：温度梯度不同的影响,吊顶或顶棚表面粗糙度不同,地球自转影响等,11.3,目的、功能不同，条文规定不同,气压水罐的储存水量,高规规定：气压水罐储存消防主泵,启动前所需要的水量（系统有消防泵，,消防泵能及时启动）,喷规,规定：气压水罐储存为保证及,时安全疏散所要求的时间段（,10min,），,所需要的水量（有消防泵，但不能启动）,目的、功能不同，条文规定不同（续）,末端试水装置压力表设置位置,喷规,压力表设置目的是为了测动压，,压力表设置位置在控制阀后,喷施规,压力表设置目的是为了测静,压（也可测动压），压力表设置位置在,控制阀前,如果既要测动压又要测静压，那就要在,控制阀前（或两个控制阀）设置压力表,11.4,审查经程不同，条文规定不同,燃油燃气锅炉房采用水喷雾灭火系统？,还是采用水喷淋灭火系统？,建规规定：应设置相适应的灭火设施,高规条文规定：设水喷淋系统,高规条文说明：可采用水喷雾系统,水喷淋系统只用于可燃固体火灾,水喷雾系统可用于可燃液体火灾和电器火,灾（与水喷淋系统,灭火机理不同,）,审查经程不同，条文规定不同（续）,对高规条文的处置意见：,燃油燃气锅炉,宜采用水喷雾灭火系统,燃油燃气,锅炉房,可采用水喷淋灭火系统,该条文为高规审稿过程中有关人员,所作的修改，该意见看来并不十分妥当,（目前规范审查过程缺少面对面的过稿,流程，也缺少与相关规范的协调）,11.5,立场不同，条文规定不同,消火栓泵和喷淋泵合用问题,喷规,强调安全，强调供水可靠性，,强调喷淋泵独立设置,建规强调安全和经济并重，不特别,强调喷淋泵独立设置,建规审查会意见：区别不同情况区,别对待（按喷淋系统设置范围大小确定）,11.6,观点不同，条文规定不同,消防电梯前室消火栓,高规,7.4.6.8,条,“消防电梯间前室应设消火栓。”,条文说明：,“六、消防电梯是消防人员进入高层,建筑物内进行扑救的重要设施，为便,于消防人员尽快使用消火栓,扑救火灾,并,开辟通路,，故规定在消防电梯间前,室设有消火栓。”,消防电梯前室消火栓（续）,消防电梯间前室消火栓的作用：,扑救火灾,（主要用于扑救前室火灾，,也可用于扑救邻近地区的火灾）,开辟通路,（扑救邻近前室部位的火灾）,国外情况：有的国家以兼用为多（如：,日本的防火门上有猫洞，用,以出水带）,消防电梯前室消火栓（续）,条文沿变过程：,早些年规定,有：,不计入同层消火栓总数,后来取消“,（,不计入同层消火栓总数）”,改为由设计人员自行确定前室消火栓是,“专用”或是“兼用”,，但条文表述不够明确,现在建规、高规均有回归现象,消防电梯前室消火栓（续）,前室消火栓能否计入同层消火栓总数？,高规可计入同层消火栓总数,建规不计入同层消火栓总数,前室消火栓可,“专用”,（专用于前室）,也可,“兼用”,（既用于前室，也用于前室,以外部位），,“专用”,或,“兼用”,，火灾时实际都为,“兼用”,“专用”,和“兼用”,“专用”,不计入同层消火栓总数,水带不可太长，长了会打结,与走廊消火栓应适当拉开距离,“兼用”,可计入同层消火栓总数,水带长度按常规设置,加强正压送风,建规高规不同点的处置方法,建规、高规将合并为一本规范,喷规喷施规将合并为一本规范,同时加强规范间协调工作,具体工程要具体情况具体分析，根据不,同原因区别对待,11.7,条件不同，条文规定不同,建规、高规规定：,消防电梯的井底应设置排水设施，排水,井的容量不应小于,2m,3,，排水泵的排水,量不应小于,10L/s。,（应明确为有效容积）,10L/s60s,3min,=1800L=1.8m,3,2m,3,建水规,规定：集水池有效容积不宜,小于最大一台污水泵,5min,的出水量,消防电梯井底设排水井，容积不宜大,12,情况变化，问题的处置方式,也应作相应调整,屋顶水箱储备的,18m,消防用水量,高规,7.4.7.1,条,“高位消防水箱的消防储水量，一类公共,建筑不应小于,18m,；。”,问题：是否包含消火栓和自喷系统的初,期火灾用水量？如包括两系统如何分,配？是否为,10,min用水量？如两系统分,开是否在各自的水箱中均考虑,18m,？,屋顶水箱,18m,消防用水量的含意,高规修订于,19901993,年，当时的,喷规只对标准喷头作出规定，其,出水量为,1L/s,，初期火灾消火栓两支水,枪出水，喷淋系统,5,个喷头出水，则总,用水量为：,25L/s51L/s15L/s,18100015L/s1200s20min,可满足,20min,消火栓和水喷淋系统初期,火灾用水量,屋顶水箱,18m,消防用水量的含意（续）,由此可以认为水箱储存的,18m,消防用,水量包含消火栓和喷淋系统的初期火,灾用水量,当喷淋系统设置有特制喷头时，消防,水箱的储水量建议适当增加,如两系统分开可在各自的水箱中均考,虑,18m,还需注意规范条文的侧重点不同,消防水箱设置有三种情况：,1、,设消防水箱，其储水量和设置高度能,满足要求（喷规 的双水源理念）,2、,设消防水箱，储水量和设置高度不能,满足要求（喷规对此不作规定）,3、,不,设消防水箱，设气压水罐（高,规对此不作规定）,13,消防规范条文没有规定的,能不能采用,消防规范没有规定的可以采用,所有规范都有滞后现象，消防规范也有,滞后问题,列入规范条文要先有产品国家标准或行,业标准，同时要有工程实例（两个或两,个以上工程）,示例：细水雾灭火系统,减压稳压消火栓,但要谨慎从事，因涉及到人身和财产安全,13.1,高压细水雾灭火系统,部分材料由上海亚泰消防工程有限公司提供,高压细水雾灭火系统,该系统有优点（灭火效果好，省水）,国家标准正在制订，但尚未出台,有的省、市已有地方标准，但有的还没有,国外有成功案例，且有大量测试数据,国内工程可以采用,采用时有时要通过专家论证，必要时应,进行灭火试验,上海地铁11号线,1、白丽新村站,2、武威路站,3、祁连山路站,4、枫桥路站,5、真南路站,6、上海西站站,7、铜川路站,8、曹杨路站,9、隆德路站,10、江苏路站,11、嘉定北站,12、白银路站,13、控制中心,14、隆德路主变电站,工程案例,上海恒隆广场,应用场所：,变配电室,(30F),变压及低压配电室,(15F),变配电室,(15F),通讯机房,(14F),35KV,变压器室,(1F),总配电室,(1F),10KV,总配电室,(B1F),35KV,进线房,(B1F),电话机房,(B1F),消防保安监控室,(B1F),工程案例,浙江电力调度大楼,工程案例,应用场所：,变压器,电力调度室,变配电室,UPS,蓄电池室,高压配电室,低压配电室,档案库房,主管部门推荐情况,公安部消防局于,2008,年,8,月,31,日在上海,召开了“高压细水雾在地铁防冶中的应,用技术交流会”,2008,年,9,月,5,日公安部以公消,2008,449,号文发出通知，强调高压细水雾具,有高效、节能、消烟除毒、降低综合造,价等优点，可在地铁建设中应用,目前进展情况,上海银行数据处理中心拟采用,高压细水,雾灭火系统,为此进行了两个公司产品的现场灭火试,验（吊顶、机房、地板下分别做）,试验结果：能灭火，灭火速度快，水渍,损失少，,灭火效果好，节约用水，系统,简化，,开式系统比闭式系统动作更快些,细水雾灭火系统工程建设标准简况,美国细水雾灭火系统设计标准NFPA750-2006,欧洲 细水雾灭火系统设计、安装标准CEN191-2008,浙江细水雾灭火系统设计、施工及验收规范 DB33/1010-2002,北京市、江苏、湖北、山西、河南、广东等地方性标准,火力发电厂与变电所防火设计规范,钢铁冶金企业防火设计规范,上海油浸式电力变压器火灾报警与灭火系统技术规程,国家细水雾灭火系统技术规范（送审稿）,美国规范情况,1993,年美国消防联合会细水雾灭火技术,委员会开始编制细水雾规范,1996,年细水雾规范（,NFPA 750,）获准为,美国国家规范,细水雾定义,细水雾灭火系统技术规范（送审稿,初稿）,GB 50XXX-200X,在最小设计工作压力下，喷头所产生的,雾滴直径,D,V0.5,小于,200m,，,D,V0.99,小于,400m,的水雾。,高压细水雾界定,标准名称,D,V0.5,（m）,D,V0.99,（m）,细水雾规,200,400,喷淋手册,1000,北京市细水雾规,300,1000,广东省细水雾规,300,1000,河南省细水雾规,300,1000,四川省细水雾规,300,1000,细水雾粒径分级,水滴直径,（m）,细水雾分级,适用场所,1000,水喷淋,A,类火灾,4001000,3,级细水雾,A,类火灾,200400,2,级细水雾,B,类火灾,100200,1,级细水雾,B,类火灾,水滴雾化技术,提高水压（压力越高，水滴越细）,充气 （,双管系统,）,增加水滴撞击次数,其他措施,细水雾灭火系统分类（按压力分）,分 类,压力,（MPa）,低压细水雾,1.21,中压细水雾,1.213.45,高压细水雾,3.45,细水雾灭火系统分类（按加压方式分）,分类,系统特征,泵组式细水雾系统,水泵加压供水,瓶组式细水雾系统,（容器式系统、容积式系统）,瓶组贮水、贮气容器,加压供水,泵组-容积式细水雾,系统,水泵和给水容器加压,供水,细水雾灭火系统分类（按介质分）,分类,介质,单介质（管、流体）系统,水,双介质（管、流体）系统,水和空气、氮气等,惰性气体（雾化介质）,细水雾灭火系统分类（按喷头类型分）,分类,喷头特征,开式系统,采用开式,细水雾喷头,闭式系统,采用闭式,细水雾喷头,细水雾灭火系统分类（按保护方式分）,分类,保护部位,局部应用系统,针对经常起火部位，喷头直接喷向起火点，如气轮机轴、切割机具等,全淹没系统,起火部位不明确，喷头喷向空间，如计算机房、办公室等,组合分配系统,保护两个或两个以上防护区或保护对象,细水雾技术参数,雾滴直径,（mm）,每升水表面积,（m,2,）,汽化时间,（s）,自由下落速度,（m/s）,10,0.6,620,9.2,1,6,6.2,4.0,0.1,60,0.062,0,35,0.01,600,0.0062,0.003,说明,表面积增大,汽化时间短,下落速度慢,细水雾灭火机理,降温冷却作用,水滴,比表面积,增加,换热面积增加,热量交换加快,降温效果迅速,起到灭,火作用,窒息作用,水滴换热升温后,迅速汽化,变成蒸气，,体积膨,1640,倍，空气中蒸气占有一定,比例时，由于窒息作用，燃烧就停止,细水雾灭火机理（续）,阻隔辐射热作用,蒸气对火焰的辐射热具有极佳的阻隔能,力，能够有效抑制辐射热引燃周围可燃,物，达到防止火焰蔓延的效果,乳化、稀释作用,细水雾在可燃液体表面能形成乳化液,细水雾能溶解在可燃液体中，起稀释,作用,细水雾灭火机理（续）,水滴下落速度缓慢，有利于充分热交换,水滴不连续、绝缘性能好，可用于电气,火灾,高压细水雾灭火试验（降温效果）,高效吸热冷却,高压细水雾灭火试验（窒息效果）,120,0,240,360,480,600,16,18,20,2,2,14,Time(s),氧浓度,%,系统启动,排氧窒息,比表面积,比表面积,单位体积的面积,水滴直径大小直接影响,比表面积,的数值,水滴直径越小，,比表面积,越大,主要技术参数（续）,水滴直径（m）,反应面积（m,2,/L）,1000,2,100,20,10,200,比表面积比较,1m1m1m,立方体,体积：,1m,3,面积：,1m1m1m,2,66m,2,将其纵向、横向、竖向各分割成,100,份,体积：,1m,3,面积：,0.01m0.01m,0.0001m,2,6100100100600m,2,比表面积增大,100,倍,高压细水雾技术特点,绿色、节能、环保,良好的雾化效果，保持气体空间扩散性,高效蒸发，全空间快速均匀降温,局部快速窒息、高效灭火,良好的电气绝缘性,良好的烟气吸附作用，减少烟气危害,细水雾适用场所,可燃固体火灾：,博物馆、文物库、书库、档案库等,可燃液体火灾：,油浸电力变压器室、液压站、柴油发电,机房、直燃机房等,细水雾适用场所（续）,可燃气体火灾：,燃气涡轮机房、燃气直燃机房等可燃气,体生产、储存、使用场所,电气设备火灾：,电子数据处理机房、通讯机房、高低压,变配电室等,高压细水雾/气体灭火系统相比,性能更可靠：对环境密闭性无特殊要求,，降低燃烧物温度、,持续灭火,，有效,防止火灾复燃,间接效益更可观：,节约设备占用空间造价、运营维护费低、,系统恢复成本低、减少烟气对电气设备的二次损失、保护,建筑结构和现场设备,系统安全、环保：,常压、水无毒、,喷放对现场人员安全,综合防灾性能更优良：,降低环境温度、洗刷烟气、提高可,见度、稀释毒气、隔离热辐射，改善逃生环境,高压细水雾/水喷淋系统相比,控火、灭火更迅速：,降温和窒息双重作用,电气绝缘性好：,保护火场中的电气设备,用水量少（为喷淋系统的,1/10,）,、管网细，系统更加节能，水渍损失小,综合防灾性能更优良：,均匀降低环境温度、,吸附烟气、增加可见度、稀释毒气，改善维,生环境,高压细水雾灭火系统组成,细水雾喷头（闭式喷头、开式喷头）,高压柱塞泵（,9,柱塞）,稳压泵,管道 （不锈钢无缝钢管）,控制阀（电动（电磁）阀）,过滤装置（如：缠绕式纤维过滤器）,高压柱塞泵（,9,柱塞）,稳压泵,开式喷头,开式喷嘴,闭式喷头,细水雾规规定的主要技术参数,系统,最小流量系数（L/minkPa）,最低工作压力（MPa）,最大安装高度（m）,最大布置间距（m）,高压,系统,0.20,8.0,9.0,3.5,0.095,3.2,0,045,3.0,高压细水雾系统主要技术参数,工作压力：,8.0,MPa,16 MPa,流量系数,K：0.172.74,（开式系统）,1.2527.5,（闭式系统）,喷雾时间：,10min,20,min（,开式系统,）,30min（,闭式系统,）,关键数据：流量系数,K,流量系数小了，水量少，水泵功率小，,投资少，控火、灭火效果相对差些,流量系数大了，水量多，水泵功率大，,投资大，控火、灭火效果相对好些,不同场所、不同对象、不同燃烧物、不,同净空高度、不同热值，应采用不同数,值的流量系数,K,值,细水雾规的难度在于,K,系数的确定,系统选择,大火、升温快的用闭式系统,小火、升温慢的用开式系统,国外以控火为主，多采用闭式系统,国内以灭火为主，多采用开式系统,细水雾系统下一步工作,既要开发高压细水雾灭火系统,也要开发低压细水雾灭火系统、中压细,水雾灭火系统,既要探讨高压细水雾系统替代气体灭火,系统的可能性,还要探讨替代水喷淋系统的可能性,既要采用细水雾固定灭火方式,还要开发高压细水雾喷枪移动灭火方式,细水雾系统下一步工作（续）,既要采用无添加剂的细水雾系统,也要开发有添加剂（如：,F-500,）的细水,雾系统,既要积极采用发达国家的先进产品,还要加快产品本土化的速度（高压细水,雾喷头较贵，约,1000,元/个）,抓紧细水雾灭火系统设计手册的编撰,13.2,减压稳压消火栓,常用减压装置有减压孔板、节流管和减,压阀，但各有优缺点,减压孔板（最常用）,优点：简单、便宜,缺点：容易装错，减压有限，占用位置多,消防四种供水工况难以全部适合,横向环状管网难以确定栓前压力,对排气、排渣有影响,13.3,真空自动喷水灭火系统的研发,该项技术从日本引进，正进行可行性研究,优点：误喷不会造成水渍损失,不需考虑充水时间,灭火系统可扩大规模,关键技术在于报警阀，传统报警阀为重,力启闭方式，真空报警阀为电动启闭，,目前进口报警阀价格偏高（约,10,万元），,不利于系统的推广,14,消防,规范条文的依据,消防规范条文的依据,1,国外规范条文,2,国内火灾案例,3,国内外灭火试验测试数据,4,由计算得出,14.1,国外规范条文,国外规范主要指美国规范,喷规,GB50084,的以下内容来自,美国规,范,：,设置场所火灾危险等级,设计基本参数,喷头与障碍物的距离,配水管控制的标准喷头数,系统的设计流量计算,面积密度曲线,国外规范和国内规范的设置标准,一般说来国外规范比国内规范的设置标,准要高，但也有例外，如：,高规的三套标准与美国的两套半标准,喷规不设报警阀的喷头数（美国规范,规定喷头总数少于,20,个可不设报警阀）,喷规的作用面积和喷水强度,国外规范有而国内规范没有,示例（自动喷水灭火系统）：,干湿两用系统（会加剧腐蚀、管理不便）,防冻（湿式）系统（系统加防冻液）,室外暴露防护系统（室外防火间距不够）,干式预作用联合系统（报警系统故障）,闭合循环系统（接非消防目的的管道）,其他系统等（如真空水喷淋系统）,国外规范有交待而国内规范没有交待,允许的阀门布置示例（接管点位置）,自动扶梯的喷头布置,自动扶梯的喷头布置,我国与国外规范的对比和差距,表述的深度不够（如：水泵接合器的管,道连接）,技术发展滞后（如：设计秒流量计算）,尚未形成自己的独立的、完整的技术体,系（如：水流指示器与报警阀的重复设,置及对配水管网的影响）,科研工作严重滞后,14.2,国内火灾案例,（以高规消火栓用水量为例）,上限值：取,70L/s,大中城市最大火灾平均用水量,89L/s,下限值：取,25L/s,据上海、无锡、天津、沈阳、武汉、广,州、深圳、南宁、西安火场用水量统,计，有成效扑救较大火灾平均用水量为,39.15L/s,，扑救较大公共建筑火灾平均用,水量为,38.7L/s，,建规定,25L/s,国内火灾案例（续）,室内外消防用水量分配：,室内消防用水量室外消防用水量,室外消防用水量：,15 L/s,中间数字按插入法插入,消火栓给水系统的用水量（,L/s,）,类别,建筑高度,总用水量,普通住宅,50,25,50,35,高级住宅,二类公共建筑,50,40,50,50,一类公共建筑,50,60,50,70,消火栓给水系统的用水量（,L/s,）,类别,建筑高度,总用水量,室外用水量,室内用水量,普通住宅,50,25,15,10,50,35,15,20,高级住宅,二类公建,50,40,20,20,50,50,20,30,一类公建,50,60,30,30,50,70,30,40,14.3,国内外灭火试验测试数据,国外灭火试验测试数据：,喷规室内净空高度大于,12m,的场所设,喷淋系统的数据,国内灭火试验测试数据：,旋转型喷头的响应时间试验（与标准喷,头比较）和灭火试验,自动消防炮两支水炮出水试验,14.4,由计算得出,高规,50m,线（自救与半自救分界线）,的依据：,0.800.080.2350.485MPa0.5MPa,0.80MPa,解放牌消防车消防水泵扬程,0.08MPa,室内消防给水管网水头损失,0.235MPa,消火栓栓口所需水压,消防车通过水泵接合器，可把水送到,50m,的高度,建筑给排水的几个热点问题,目 次,一、同层排水方式和特殊单立管排水系统,二、虹吸式屋面雨水排水系统,三、建筑给水管材,四、管网叠压供水,一、同层排水方式和特殊单立管,排水系统,相关工程建设标准,AD,型特殊单立管排水系统技术规程,CECS 232：2007,苏维托,单立管排水系统技术规程,CECS XXX：200X,（审查会阶段）,特殊单立管排水系统技术规程,CECS 79：200X,（送审稿阶段）,相关工程建设标准（续）,建筑排水复合管道工程技术规程,CJJ XXX-200X,（征求意见稿阶段）,旋流加强型单立管排水系统技术规程,CECS XXX：200X,（征求意见稿阶段）,相关的工程建设标准设计图集,国家建筑标准设计图集,建筑排水特殊单立管系统安装,XXSS 410,（在编）,排水系统新动向,改革开放后，计划经济模式的福利分,房转化为市场经济模式的商品房，同,层排水方式势在必行,国外,同层排水方式配套使用特殊单立,管排水系统,配套方式,欧洲模式,的同层排水方式,沿墙敷,设方式,（或称墙体敷设方式）,配套采用：,苏维托单立管排水系统,日本模式,的同层排水方式,不降板,地面敷设方式,（进入我国后变为降板,地面敷设方式）,配套采用：,旋流器,单立管排水系统,特殊单立管排水系统的优点,与普通单立管排水系统相比：,排水能力大,，,排水水力工况好,（我国住宅建筑高度较高，设计流量大）,与双立管排水系统相比：,管材耗量少，,占用空间小,，,安装方便,（建筑师留出的卫生间、管道井面积小）,特殊单立管排水系统体系,管件特殊类,单立管排水系统,管材特殊类,单立管排水系统,管件特殊,、,管材特殊类,单立管排水系统,特殊管件苏维托、旋流器,上部特殊管件,苏维托,（用于,苏维托,单立管排水系统）,旋流器,（用于,旋流器,单立管排水系统）,苏维托,苏维托构造和原理图,苏维托工作原理隔板分流,档板分流,：,用档板将排水立管水流和排水横支管,水流分开,分流目的,：,解决排水横支管水流与排水立管水流,相互干扰问题，主要是防止,水舌,的影响,苏维托系统的新动向,苏维托材质,以,HDPE,为主（,HDPE,材质,容易加工成型），也有铸铁材质苏维托,苏维托系统,立管底部以,泄压管,替代跑,气器,混合器名称改为,苏维托,苏维托系统,主要用于欧洲，日本曾用过,HDPE,材质,苏维托外形图,苏维托的接口,苏维托的接口有上下两排，三个方向的,预留接口,用途：连接排水横支管用,连接通气管用,（通气管包括：器具通气管,环形通气管,辅助通气管）,泄压管连接图,泄压管,排水立管,排水横干管,旋流器,旋流器系列,普通型旋流器 扩容,（旋转进水型
