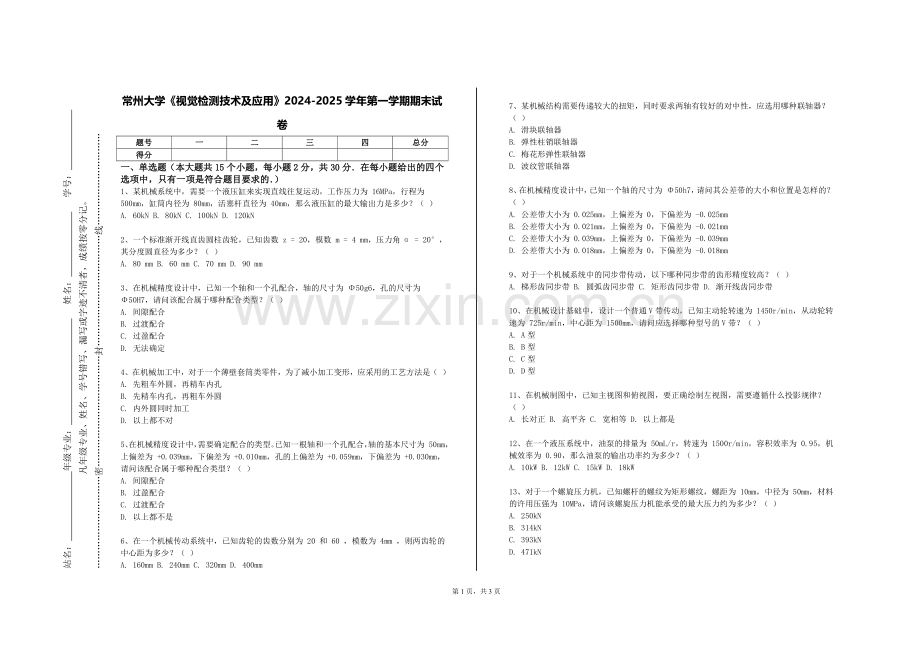

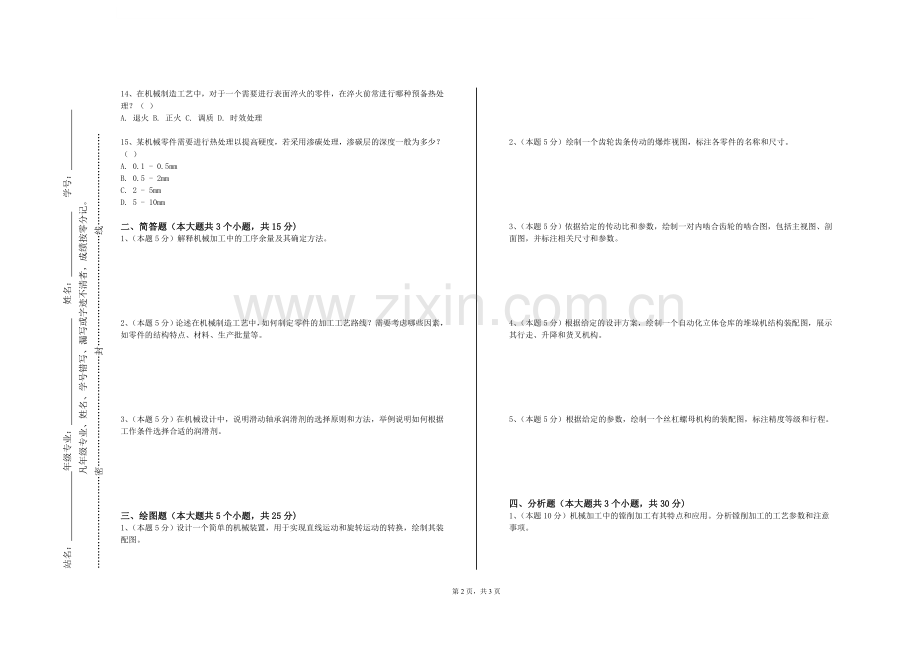

常州大学《视觉检测技术及应用》2024-2025学年第一学期期末试卷.doc

站名： 年级专业： 姓名： 学号：
凡年级专业、姓名、学号错写、漏写或字迹不清者，成绩按零分记。
…………………………密………………………………封………………………………线…………………………

常州大学《视觉检测技术及应用》2024-2025学年第一学期期末试卷
题号
一
二
三
四
总分
得分

一、单选题（本大题共15个小题，每小题2分，共30分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、某机械系统中，需要一个液压缸来实现直线往复运动，工作压力为 16MPa，行程为 500mm，缸筒内径为 80mm，活塞杆直径为 40mm，那么液压缸的最大输出力是多少？（ ）
A. 60kN B. 80kN C. 100kN D. 120kN

2、一个标准渐开线直齿圆柱齿轮，已知齿数 z = 20，模数 m = 4 mm，压力角α = 20°，其分度圆直径为多少？（ ）
A. 80 mm B. 60 mm C. 70 mm D. 90 mm

3、在机械精度设计中，已知一个轴和一个孔配合，轴的尺寸为 Φ50g6，孔的尺寸为 Φ50H7，请问该配合属于哪种配合类型？（ ）
A. 间隙配合
B. 过渡配合
C. 过盈配合
D. 无法确定

4、在机械加工中，对于一个薄壁套筒类零件，为了减小加工变形，应采用的工艺方法是（ ）
A. 先粗车外圆，再精车内孔
B. 先精车内孔，再粗车外圆
C. 内外圆同时加工
D. 以上都不对

5、在机械精度设计中，需要确定配合的类型。已知一根轴和一个孔配合，轴的基本尺寸为 50mm，上偏差为 +0.039mm，下偏差为 +0.010mm，孔的上偏差为 +0.059mm，下偏差为 +0.030mm，请问该配合属于哪种配合类型？（ ）
A. 间隙配合
B. 过盈配合
C. 过渡配合
D. 以上都不是

6、在一个机械传动系统中，已知齿轮的齿数分别为 20 和 60 ，模数为 4mm ，则两齿轮的中心距为多少？（ ）
A. 160mm B. 240mm C. 320mm D. 400mm

7、某机械结构需要传递较大的扭矩，同时要求两轴有较好的对中性，应选用哪种联轴器？（ ）
A. 滑块联轴器
B. 弹性柱销联轴器
C. 梅花形弹性联轴器
D. 波纹管联轴器

8、在机械精度设计中，已知一个轴的尺寸为 Φ50h7，请问其公差带的大小和位置是怎样的？（ ）
A. 公差带大小为 0.025mm，上偏差为 0，下偏差为 -0.025mm
B. 公差带大小为 0.021mm，上偏差为 0，下偏差为 -0.021mm
C. 公差带大小为 0.039mm，上偏差为 0，下偏差为 -0.039mm
D. 公差带大小为 0.018mm，上偏差为 0，下偏差为 -0.018mm

9、对于一个机械系统中的同步带传动，以下哪种同步带的齿形精度较高？（ ）
A. 梯形齿同步带 B. 圆弧齿同步带 C. 矩形齿同步带 D. 渐开线齿同步带

10、在机械设计基础中，设计一个普通V带传动，已知主动轮转速为 1450r/min，从动轮转速为 725r/min，中心距为 1500mm，请问应选择哪种型号的V带？（ ）
A. A型
B. B型
C. C型
D. D型

11、在机械制图中，已知主视图和俯视图，要正确绘制左视图，需要遵循什么投影规律？（ ）
A. 长对正 B. 高平齐 C. 宽相等 D. 以上都是

12、在一个液压系统中，油泵的排量为 50mL/r，转速为 1500r/min，容积效率为 0.95，机械效率为 0.90，那么油泵的输出功率约为多少？（ ）
A. 10kW B. 12kW C. 15kW D. 18kW

13、对于一个螺旋压力机，已知螺杆的螺纹为矩形螺纹，螺距为 10mm，中径为 50mm，材料的许用压强为 10MPa，请问该螺旋压力机能承受的最大压力约为多少？（ ）
A. 250kN
B. 314kN
C. 393kN
D. 471kN

14、在机械制造工艺中，对于一个需要进行表面淬火的零件，在淬火前常进行哪种预备热处理？（ ）
A. 退火 B. 正火 C. 调质 D. 时效处理

15、某机械零件需要进行热处理以提高硬度，若采用渗碳处理，渗碳层的深度一般为多少？（ ）
A. 0.1 - 0.5mm
B. 0.5 - 2mm
C. 2 - 5mm
D. 5 - 10mm

二、简答题（本大题共3个小题，共15分)
1、（本题5分）解释机械加工中的工序余量及其确定方法。

2、（本题5分）论述在机械制造工艺中，如何制定零件的加工工艺路线？需要考虑哪些因素，如零件的结构特点、材料、生产批量等。

3、（本题5分）在机械设计中，说明滑动轴承润滑剂的选择原则和方法，举例说明如何根据工作条件选择合适的润滑剂。

三、绘图题（本大题共5个小题，共25分)
1、（本题5分）设计一个简单的机械装置，用于实现直线运动和旋转运动的转换，绘制其装配图。

2、（本题5分）绘制一个齿轮齿条传动的爆炸视图，标注各零件的名称和尺寸。

3、（本题5分）依据给定的传动比和参数，绘制一对内啮合齿轮的啮合图，包括主视图、剖面图，并标注相关尺寸和参数。

4、（本题5分）根据给定的设计方案，绘制一个自动化立体仓库的堆垛机结构装配图，展示其行走、升降和货叉机构。

5、（本题5分）根据给定的参数，绘制一个丝杠螺母机构的装配图，标注精度等级和行程。

四、分析题（本大题共3个小题，共30分)
1、（本题10分）机械加工中的镗削加工有其特点和应用。分析镗削加工的工艺参数和注意事项。

2、（本题10分）机械系统的振动会影响设备的性能和寿命。分析机械系统产生振动的原因，并探讨减少振动的方法。

3、（本题10分）在一个自动化生产线上，一台气动机械手出现了动作不准确、速度不稳定的情况。请从气动系统的气源压力、控制阀性能、执行元件密封性等方面分析原因，并给出改进方案。

第3页，共3页
