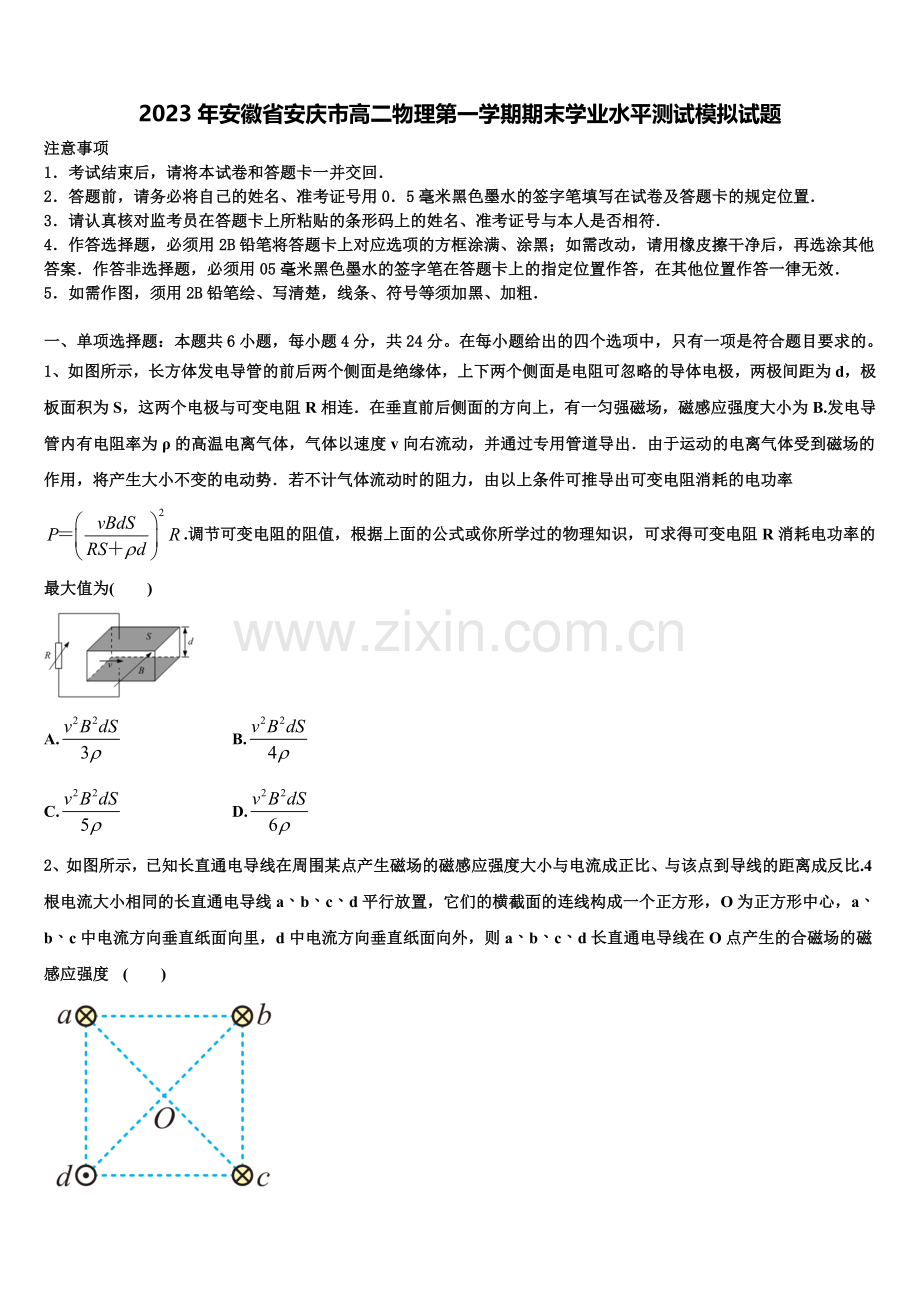

2023年安徽省安庆市高二物理第一学期期末学业水平测试模拟试题
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．

一、单项选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1、如图所示，长方体发电导管的前后两个侧面是绝缘体，上下两个侧面是电阻可忽略的导体电极，两极间距为d，极板面积为S，这两个电极与可变电阻R相连．在垂直前后侧面的方向上，有一匀强磁场，磁感应强度大小为B.发电导管内有电阻率为ρ的高温电离气体，气体以速度v向右流动，并通过专用管道导出．由于运动的电离气体受到磁场的作用，将产生大小不变的电动势．若不计气体流动时的阻力，由以上条件可推导出可变电阻消耗的电功率.调节可变电阻的阻值，根据上面的公式或你所学过的物理知识，可求得可变电阻R消耗电功率的最大值为(　　)

A. B.
C. D.
2、如图所示，已知长直通电导线在周围某点产生磁场的磁感应强度大小与电流成正比、与该点到导线的距离成反比.4根电流大小相同的长直通电导线a、b、c、d平行放置，它们的横截面的连线构成一个正方形，O为正方形中心，a、b、c中电流方向垂直纸面向里，d中电流方向垂直纸面向外，则a、b、c、d长直通电导线在O点产生的合磁场的磁感应强度 (　　)

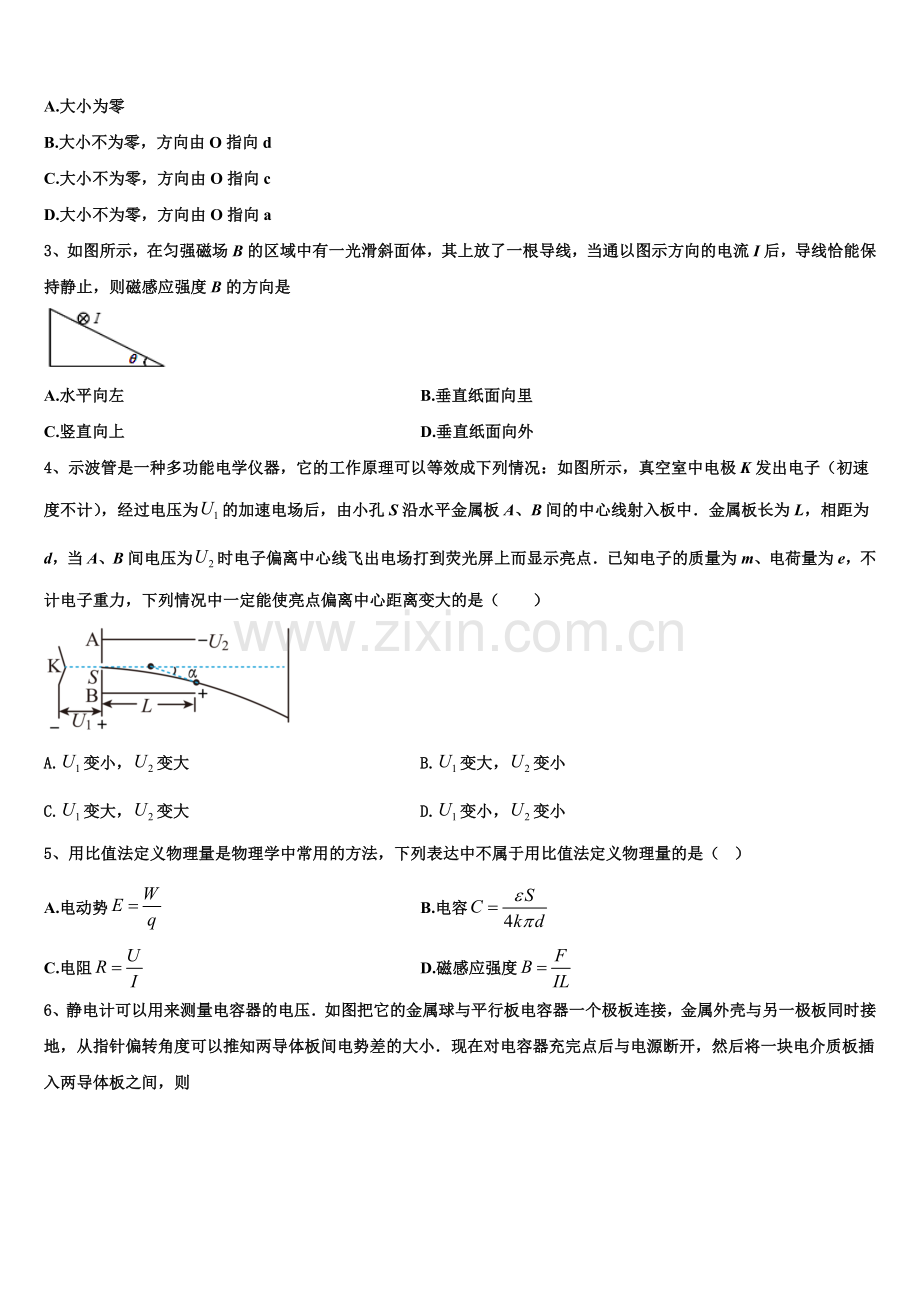

A.大小为零
B.大小不为零，方向由O指向d
C.大小不为零，方向由O指向c
D.大小不为零，方向由O指向a
3、如图所示，在匀强磁场B的区域中有一光滑斜面体，其上放了一根导线，当通以图示方向的电流I后，导线恰能保持静止，则磁感应强度B的方向是

A.水平向左 B.垂直纸面向里
C.竖直向上 D.垂直纸面向外
4、示波管是一种多功能电学仪器，它的工作原理可以等效成下列情况：如图所示，真空室中电极K发出电子（初速度不计），经过电压为的加速电场后，由小孔S沿水平金属板A、B间的中心线射入板中．金属板长为L，相距为d，当A、B间电压为时电子偏离中心线飞出电场打到荧光屏上而显示亮点．已知电子的质量为m、电荷量为e，不计电子重力，下列情况中一定能使亮点偏离中心距离变大的是（　　）

A.变小，变大 B.变大，变小
C.变大，变大 D.变小，变小
5、用比值法定义物理量是物理学中常用的方法，下列表达中不属于用比值法定义物理量的是（ ）
A.电动势 B.电容
C.电阻 D.磁感应强度
6、静电计可以用来测量电容器的电压．如图把它的金属球与平行板电容器一个极板连接，金属外壳与另一极板同时接地，从指针偏转角度可以推知两导体板间电势差的大小．现在对电容器充完点后与电源断开，然后将一块电介质板插入两导体板之间，则

A电容C增大，板间场强E减小，静电计指针偏角减小
B.电容C增大，板间场强E增大，静电计指针偏角减小
C.电容C增大，板间场强E增大，静电计指针偏角增大
D.电容C增大，板间场强E减小，静电计指针偏角增大
二、多项选择题：本题共4小题，每小题5分，共20分。在每小题给出的四个选项中，有多个选项是符合题目要求的。全部选对的得5分，选对但不全的得3分，有选错的得0分。
7、某一热敏电阻其阻值随温度的升高而减小，在一次实验中，将该热敏电阻与一小灯泡串联，通电后各自的电流I随所加电压U变化的图象如图所示，点M为两元件的伏安特性曲线的交点．则关于热敏电阻和小灯泡的下列说法正确的是

A.图线b是小灯泡的伏安特性曲线，图线a是热敏电阻的伏安特性曲线
B.图线a是小灯泡的伏安特性曲线，图线b是热敏电阻的伏安特性曲线
C.通过图线中可求得M点对应小灯泡的阻值和热敏电阻的阻值
D.图线中M点对应的状态，表示小灯泡的功率与热敏电阻的功率相等
8、如图所示，光滑的“Π”形金属导体框竖直放置，质量为m的金属棒MN与框架接触良好，磁感应强度分别为B1、B2的有界匀强磁场方向相反，但均垂直于框架平面，分别处在abcd和cdef区域．现从图示位置由静止释放金属棒MN，金属棒进入磁场区域abcd后恰好做匀速运动．下列说法正确的有（ ）

A.若B2＝B1，则金属棒进入cdef区域后将加速下滑
B.若B2＝B1，则金属棒进入cdef区域后仍将保持匀速下滑
C.若B2＜B1，则金属棒进入cdef区域后可能先加速后匀速下滑
D.若B2＞B1，则金属棒进入cdef区域后可能先减速后匀速下滑
9、如图所示，放在通电螺线管内部中间处的小磁针，静止时N极指向右端（　　）

A.电源c端为负极
B.电源c端为正极
C.通电螺线管的a端是N极
D.通电螺线管的a端是S极
10、如图所示，MN是纸面内的一条直线，其所在空间充满与纸面平行的匀强电场或与纸面垂直的匀强磁场(场区都足够大)，现有一重力不计的带电粒子从MN上的O点以水平初速度v0射入场区，下列有关判断正确的是 (　　)

A.如果粒子回到MN上时速度增大，则空间存在的一定是电场
B.如果粒子回到MN上时速度大小不变，则该空间存在的一定是电场
C.若只改变粒子的速度大小，发现粒子再回到MN上时与其所成夹角不变，则该空间存在的一定是磁场
D.若只改变粒子的速度大小，发现粒子再回到MN所用的时间不变，则该空间存在的一定是磁场
三、实验题：本题共2小题，共18分。把答案写在答题卡中指定的答题处，不要求写出演算过程。
11．（6分）用如图所示的多用电表测量电阻，要用到选择开关K和两个部件S、T。请根据下列步骤完成电阻测量：

（1）旋动部件______，使指针对准电流的“0”刻线；
（2）将K旋转到电阻挡“×100”的位置；
（3）将插入“＋”、“－”插孔的表笔短接，旋动部件________，使指针对准电阻“0”刻线；
（4）将两表笔分别与待测电阻相接，发现指针偏转角度过小，为了得到比较准确的测量结果，将按照下面的步骤进行操作：
①将K旋转到电阻挡________的位置（选填“×1k”或“×10”）；
②将两表笔短接，旋动合适部件，对电表进行校准；
③将两表笔的金属部分分别与被测电阻的两根引线相接；
④完成读数测量。
12．（12分）图（a）为某同学组装完成的简易多用表的电路图，图中E是电池；和是固定电阻，R6是可变电阻，表头的满偏电流为250，内阻为，虚线方框内为换挡开关，A端和B端分别与两表笔相连．该多用表有5个档位为：直流电压1V档和5V档，直流电流1mA档和2.5mA档，欧姆x1档

(1)图（a）中A端与_____(填红或黑)色表笔相连接
(2)关于的使用，下列说法正确的是（ ）
A.在使用多用表之前，调整使电表指针指在电表左端0刻度线处
B.使用欧姆档时，现将两表笔短接，调整使电表指针指在表盘右端电阻0刻度线处
C.使用电流档时，调整使电表指针指在电表右端电流最大位置
(3)某次测量时该多用表指针位置如图（b）所示，此时B端是与3相连的，则读数为______,若此时B端是与5相连，则读数为______
(4)改电表的档位1,2都是电流档，其中档位1的量程是_____,根据题给的条件可得=______
四、计算题：本题共3小题，共38分。把答案写在答题卡中指定的答题处，要求写出必要的文字说明、方程式和演算步骤。
13．（10分）如图，两根间距为L＝0.5m的平行光滑金属导轨间接有电动势E＝3V、内阻r＝1Ω的电源，导轨平面与水平面间的夹角θ＝37°．金属杆ab垂直导轨放置，质量m＝0.2kg．导轨与金属杆接触良好且金属杆与导轨电阻均不计，整个装置处于竖直向上的匀强磁场中．当R0＝1Ω时，金属杆ab刚好处于静止状态，取g＝10m/s2，sin37°＝0.6，cos37°＝0.8

（1）求磁感应强度B的大小；
（2）若保持B的大小不变而将方向改为垂直于斜面向上，求金属杆的加速度
14．（16分）如图所示，水平放置的两块长直平行金属板a、b相距d=0.10m，a、b间的电场强度为E=5.0×105N/C，b板下方整个空间存在着磁感应强度大小为B=6.0T、方向垂直纸面向里的匀强磁场.今有一质量为m=4.8×10-25kg、电荷量为q=1.6×10-18C的带正电的粒子(不计重力)，从贴近a板的左端以v0 =1.0×106m/s的初速度水平射入匀强电场，刚好从狭缝P处穿过b板而垂直进入匀强磁场，最后粒子回到b板的Q处（图中未画出）．求P、Q之间的距离L

15．（12分）ABC表示竖直放在电场强度为E=104V/m的水平匀强电场中的绝缘光滑轨道，其中轨道的BC部分是半径为R的圆环，轨道的水平部分与半圆环相切．A为水平轨道上的一点，而且AB=R=0.2m，把一质量m=0.1kg，带电量为q=+C的小球，放在A点由静止释放后，求：（g=10m/s2）

(1)小球到达C点的速度大小
(2)小球在C点时，轨道受到的压力大小
参考答案

一、单项选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1、B
【解析】由题，运动的电离气体，受到磁场的作用，将产生大小不变的电动势，相当于电源，根据数学知识可知，当外电阻等于电源的内阻时，外电阻消耗的电功率最大，根据电阻定律求出此时的内阻，代入求出R消耗电功率的最值
【详解】运动的电离气体，受到磁场的作用，将产生大小不变的电动势，相当于电源，其内阻为，根据数学知识可知，当外电阻等于电源的内阻，即时，外电阻消耗的电功率最大，此时，由题知，可得最大电功率
故选B
2、D
【解析】根据安培定则判断磁场方向，再根据矢量叠加可以求出O点的合磁场方向
【详解】由安培定则可知，a、c中电流方向相同，两导线在O处产生磁场的磁感应强度大小相等、方向相反，合磁场的磁感应强度为零；b、d两导线中电流方向相反，由安培定则可知，两导线在O处产生的磁场的磁感应强度方向均由O指向a，故D选项正确．ABC错；
故选D
3、A
【解析】A.磁场方向水平向左，根据左手定则，安培力竖直向上，当安培力与重力平衡时，导线可能平衡，故A项与题意相符；
B.磁场方向垂直纸面向里，磁场方向与电流方向平行，安培力为零，故不能平衡，故B项与题意不相符；
C.磁场方向竖直向上，根据左手定则，安培力水平向右，导体棒不可能平衡，故C项与题意不相符；
D.磁场方向垂直纸面向外，磁场方向与电流方向平行，安培力为零，故不能平衡，故D项与题意不相符
4、A
【解析】设经过电压为的加速电场后，速度为v，在加速电场中，由动能定理可得

电子进入偏转电场后做类平抛运动，在水平方向上

在竖直方向上

解得

由此可知，当变小，变大。y变大，BCD错误，A正确。
故选A
5、B
【解析】A.电源电动势：

采用W与q的比值定义的，属于比值法定义，故A不符合题意；
B.电容：

为电容器的决定式，不属于比值定义法，故B符合题意；
C.导体电阻：

采用电压U与电流I的比值定义的，属于比值法定义，故C不符合题意；
D.磁感应强度：

采用F与IL的比值定义的，属于比值法定义，故D不符合题意
6、A
【解析】在平行板电容器两极板间插入电介质，根据电容的决定式C=，可知电容C增大，因切断电源，则两极板所带电荷量Q一定，由电容的定义式C=Q/U得知，U减小，所以静电计指针偏角减小，根据E=U/d知电场强度E减小，故A正确，BCD错误；故选A.
【点睛】本题的解题关键是要掌握电容的决定式C=和电容的定义式C=Q/U，并抓住电容器的电量不变进行分析

二、多项选择题：本题共4小题，每小题5分，共20分。在每小题给出的四个选项中，有多个选项是符合题目要求的。全部选对的得5分，选对但不全的得3分，有选错的得0分。
7、ACD
【解析】A、B项：小灯泡的灯丝温度随通电电流增大，阻值也随着增大，所以图中b是小灯泡的伏安特曲线，同理可知，热敏电阻的温度随着通电电流增大，其阻值会减小，所以图线a是热敏电阻的伏安特性曲线，故A正确，B错误；
C项：由公式可求出M点的小灯泡的阻值和热敏电阻的阻值，故C正确；
D项：两图线的交点M，表示此状态一个人元件不公电流相同，电压也相同，所以功率相同，故D正确
故选ACD
8、BCD
【解析】若B2＝B1，金属棒进入B2区域后，磁场反向，回路电流反向，由左手定则知：安培力并没有反向，大小也没有变，故金属棒进入B2区域后，mg－＝0，仍将保持匀速下滑，B对；若B2<B1，金属棒进入B2区域后，安培力没有反向但大小变小，由F＝BIL＝BL＝知，mg－>0，金属棒进入B2区域后可能先加速后匀速下滑，故C也对；同理，若B2>B1，金属棒进入B2区域后mg－<0，可能先减速后匀速下滑，故D也对
9、BD
【解析】AB.小磁针的N极水平向右，知螺线管内部的磁场方向向右，根据右手螺旋定则知，电流从螺线管左边导线进入，则电源c端为电源的正极，故A错误，B正确；
CD.通电螺旋管内部磁场方向从S极指向N极，由小磁针的N极水平向右，知通电螺线管的左端a为S极，故C错误，D正确。
故选：BD。
10、AD
【解析】A.洛伦兹力对带电粒子不做功，不能使粒子速度增大，电场力可使带电粒子做功，动能增大，故A正确；
B.若带电粒子以与电场线平行的速度射入，粒子返回速率不变，故B错误；
C.如果是电场，只要MN是等势面即可，故C错误；
D.由知，粒子在磁场中运动的时间与速率无关，D正确。
故选AD。

三、实验题：本题共2小题，共18分。把答案写在答题卡中指定的答题处，不要求写出演算过程。
11、 ①.S ②.T ③.×1k
【解析】（1）[1]首先要对表盘机械校零，所以旋动部件是S；
（3）[2]接着是欧姆调零，将“＋”、“－”插孔的表笔短接，旋动部件T，让表盘指针指在最右端零刻度处；
（4）①[3]由于将K旋转到电阻挡“×100”的位置时，两表笔分别与待测电阻相接，发现指针偏转角度过小，故为了得到比较准确的测量结果，将K旋转到电阻挡×1k的位置。
12、 ①.黑 ②.B ③.11Ω ④.2.95V ⑤.2.5mA ⑥.
【解析】（1）根据欧姆表原理可知，内部电源的正极应接黑表笔，这样才能保证在测电阻时电流表中电流“红进黑出”
（2）由电路图可知，R6只在测量电阻时才接入电路，故其作用只能进行欧姆调零，不能进行机械调零，同时在使用电流档时也不需要时行调节，故B正确，AC错误
（3）若此时B与“3”相接，欧姆表的倍率为×1挡，则读数为11Ω．若此时B端是与5相连，由图可知是5V档，由图示表盘可知，其分度值为0.1V，所示读数为：2.95V
（4）直流电流档分为1mA和2.5mA，由图可知，当接1时应为2.5mA；当接2时应为1mA，根据串并联电路规律可知

四、计算题：本题共3小题，共38分。把答案写在答题卡中指定的答题处，要求写出必要的文字说明、方程式和演算步骤。
13、（1）2T；（2）1.5m/s2，方向沿斜面向上
【解析】（1）当R0=1Ω时，根据闭合电路的欧姆定律求解电流强度，由平衡条件求解磁感应强度；
（2）若保持B的大小不变而将方向改为垂直于斜面向上，此时安培力的方向沿斜面向上，根据牛顿第二定律求解加速度大小
【详解】（1）当R0＝1Ω时，根据闭合电路的欧姆定律可得
根据左手定则可知安培力方向水平向右；
由平衡条件有：BILcosθ＝mgsinθ
解得B＝2T；
（2）若保持B的大小不变而将方向改为垂直于斜面向上，此时安培力的方向沿斜面向上，大小不变；
根据牛顿第二定律可得：BIL﹣mgsinθ＝ma
解得：a＝1.5m/s2，方向沿斜面向上
【点睛】本题主要是考查安培力作用下的导体棒的平衡问题，解答此类问题要明确导体棒的受力情况，结合平衡条件列方程解答
14、8cm
【解析】粒子a板左端运动到P处，由动能定理得

代入有关数据，解得
，代入数据得θ=30°
粒子在磁场中做匀速圆周运动，圆心为O，半径为r，如图
由几何关系得

联立求得
代入数据解得
15、 (1) (2)3N
【解析】(1)设小球在C点的速度大小是vC，则对于小球由A→C的过程中，由动能定理得：

解得：

(2)小球在C点时受力分析如图

由牛顿第二定律得：

解得：

由牛顿第三定律可知，小球对轨道压力：
NC′=NC=3N
