2023年内蒙古锡林浩特市六中物理高二第一学期期末统考试题含解析.doc

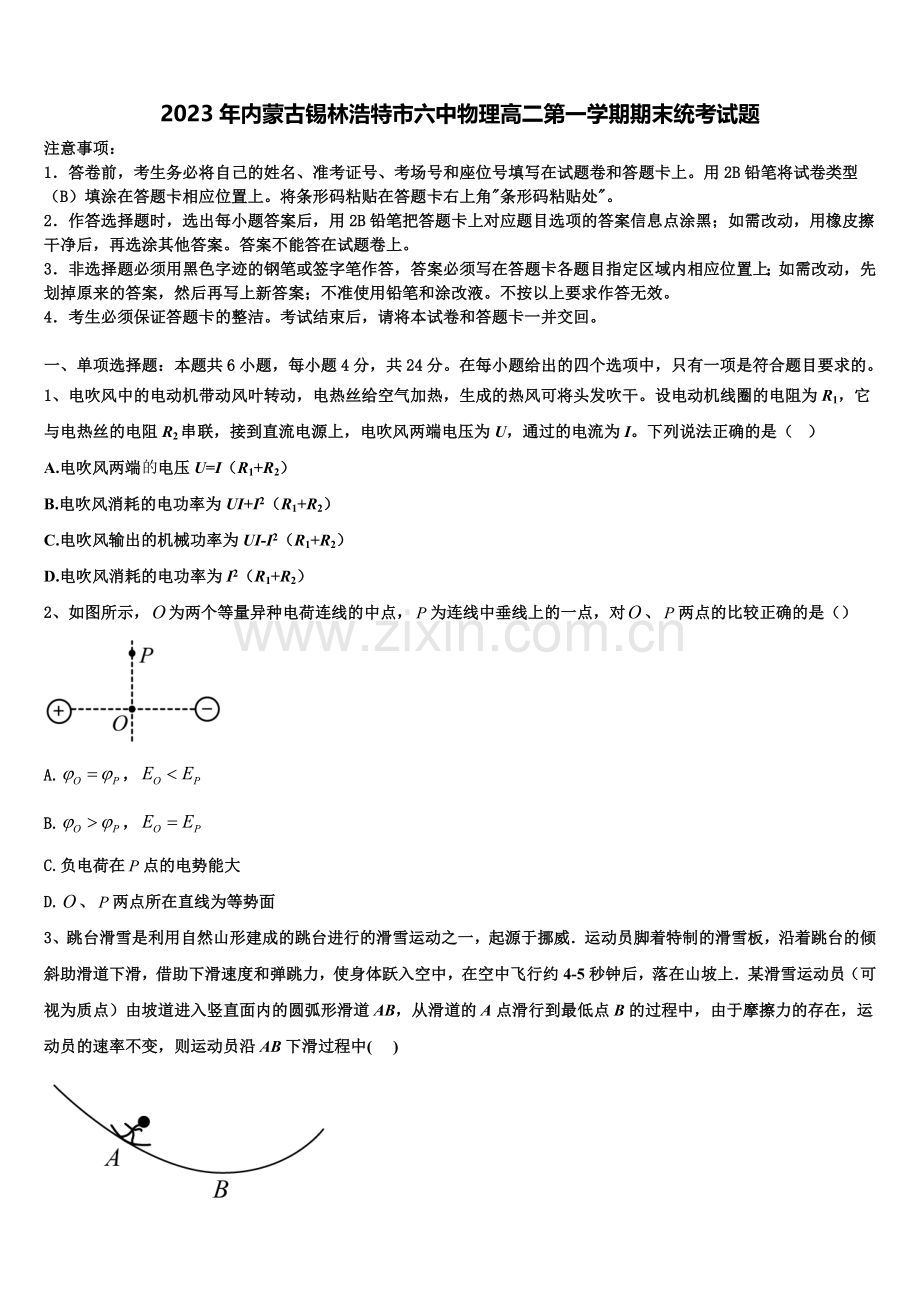

2023年内蒙古锡林浩特市六中物理高二第一学期期末统考试题
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。

一、单项选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1、电吹风中的电动机带动风叶转动，电热丝给空气加热，生成的热风可将头发吹干。设电动机线圈的电阻为R1，它与电热丝的电阻R2串联，接到直流电源上，电吹风两端电压为U，通过的电流为I。下列说法正确的是（ ）
A.电吹风两端电压U=I（R1+R2）
B.电吹风消耗的电功率为UI+I2（R1+R2）
C.电吹风输出的机械功率为UI-I2（R1+R2）
D.电吹风消耗的电功率为I2（R1+R2）
2、如图所示，为两个等量异种电荷连线的中点，为连线中垂线上的一点，对、两点的比较正确的是（）

A.，
B.，
C.负电荷在点的电势能大
D.、两点所在直线为等势面

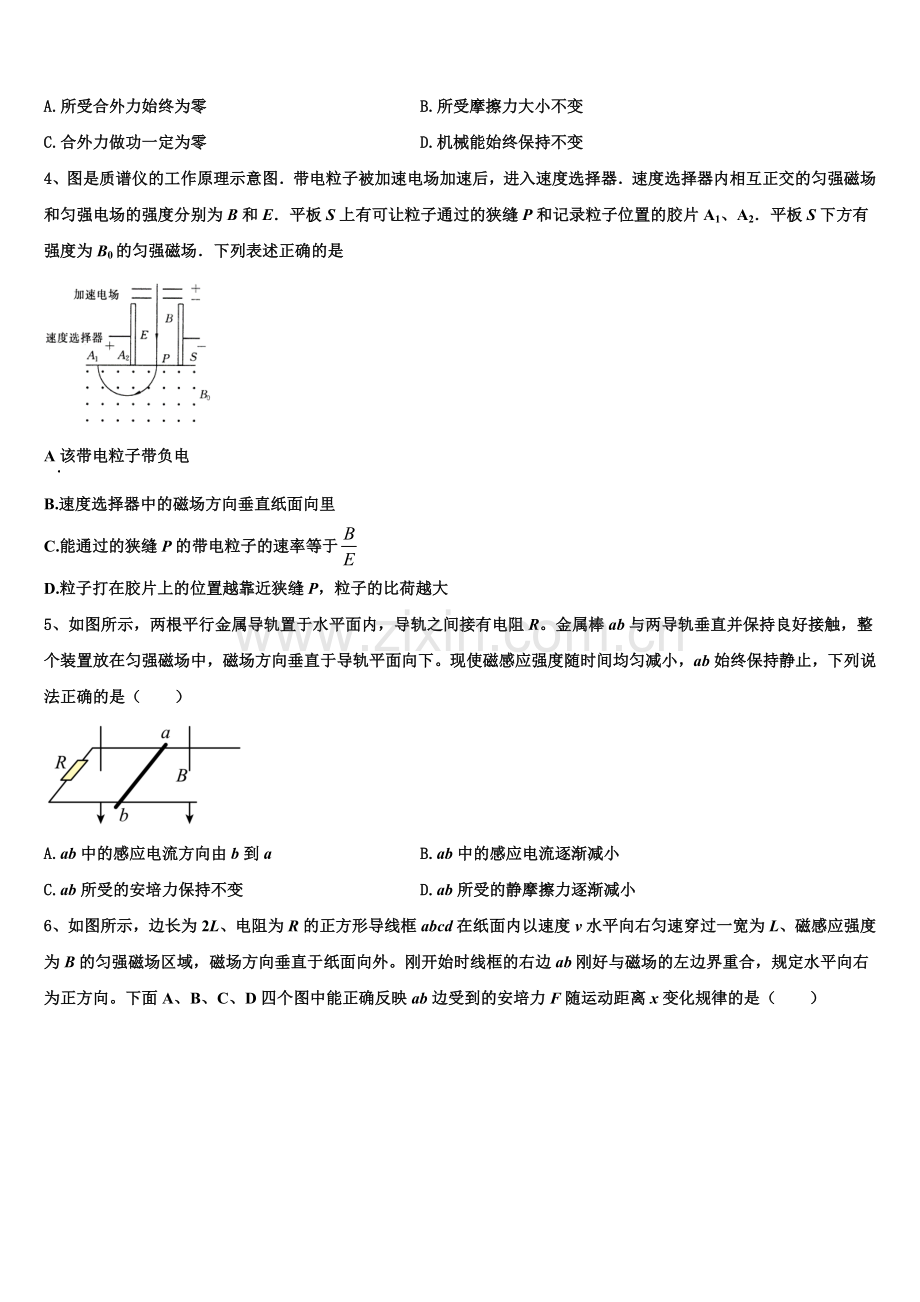

3、跳台滑雪是利用自然山形建成的跳台进行的滑雪运动之一，起源于挪威．运动员脚着特制的滑雪板，沿着跳台的倾斜助滑道下滑，借助下滑速度和弹跳力，使身体跃入空中，在空中飞行约4-5秒钟后，落在山坡上．某滑雪运动员（可视为质点）由坡道进入竖直面内的圆弧形滑道AB，从滑道的A点滑行到最低点B的过程中，由于摩擦力的存在，运动员的速率不变，则运动员沿AB下滑过程中( )

A.所受合外力始终为零 B.所受摩擦力大小不变
C.合外力做功一定为零 D.机械能始终保持不变
4、图是质谱仪的工作原理示意图．带电粒子被加速电场加速后，进入速度选择器．速度选择器内相互正交的匀强磁场和匀强电场的强度分别为B和E．平板S上有可让粒子通过的狭缝P和记录粒子位置的胶片A1、A2．平板S下方有强度为B0的匀强磁场．下列表述正确的是

A该带电粒子带负电
B.速度选择器中的磁场方向垂直纸面向里
C.能通过的狭缝P的带电粒子的速率等于
D.粒子打在胶片上的位置越靠近狭缝P，粒子的比荷越大
5、如图所示，两根平行金属导轨置于水平面内，导轨之间接有电阻R。金属棒ab与两导轨垂直并保持良好接触，整个装置放在匀强磁场中，磁场方向垂直于导轨平面向下。现使磁感应强度随时间均匀减小，ab始终保持静止，下列说法正确的是（　　）

A.ab中的感应电流方向由b到a B.ab中的感应电流逐渐减小
C.ab所受的安培力保持不变 D.ab所受的静摩擦力逐渐减小
6、如图所示，边长为2L、电阻为R的正方形导线框abcd在纸面内以速度v水平向右匀速穿过一宽为L、磁感应强度为B的匀强磁场区域，磁场方向垂直于纸面向外。刚开始时线框的右边ab刚好与磁场的左边界重合，规定水平向右为正方向。下面A、B、C、D四个图中能正确反映ab边受到的安培力F随运动距离x变化规律的是（　　）

A. B.
C. D.
二、多项选择题：本题共4小题，每小题5分，共20分。在每小题给出的四个选项中，有多个选项是符合题目要求的。全部选对的得5分，选对但不全的得3分，有选错的得0分。
7、1931年英国物理学家狄拉克曾经预言，自然界应该存在只有一个磁极的磁单极子，其周围磁感线呈均匀辐射状分布；如图所示,现一半径为R的线状圆环其环面的竖直对称轴CD上某处有一固定的磁单S极子，与圆环相交的磁感线跟对称轴成θ角，圆环上各点的磁感应强度B大小相等，忽略空气阻力，下列说法正确的是

A.若R为一闭合载流I、方向如图的导体圆环，该圆环所受安培力的方向竖直向上，大小为BIR
B.若R为一闭合载流I、方向如图的导体圆环，该圆环所受安培力的方向竖直向下，大小为2πBIRsinθ
C.若R为一如图方向运动的带电小球所形成的轨迹圆，则小球带负电
D.若将闭合导体圆环从静止开始释放，环中产生如图反方向感应电流、加速度等于重力加速度
8、如果不计重力的电子，只受电场力作用，那么电子在电场中可能做（ ）
A.匀速直线运动
B.匀加速直线运动
C.匀变速曲线运动
D.匀速圆周运动
9、无限长通电直导线在周围某一点产生的磁场的磁感应强度B的大小与电流成正比，与导线到这一点的距离成反比，即 (式中k为常数)．如图所示，两根相距L的无限长直导线分别通有电流I和3I．在两根导线的连线上有a、b两点，a点为两根直导线连线的中点，b点距电流为I的导线的距离为L．下列说法正确的是(　　)

A.a点和b点的磁感应强度方向相反
B.a点和b点的磁感应强度方向相同
C.a点和b点的磁感应强度大小比为8∶1
D.a点和b点的磁感应强度大小比为16∶1
10、如图所示的电路中，当滑动变阻器的滑片向上滑动时，则 (　　)

A.电源的功率变小
B.电容器储存的电荷量变小
C.电源内部消耗的功率变大
D.电阻R消耗的电功率变小
三、实验题：本题共2小题，共18分。把答案写在答题卡中指定的答题处，不要求写出演算过程。
11．（6分）在测量电源电动势和内电阻的实验中，已知一节干电池的电动势约为1.5V，内阻约为0.30Ω；电压表V(量程为3V，内阻约3kΩ；电流表A（量程为0.6A，内阻等于0.70Ω）；滑动变阻器R（10Ω，2A）．为了更准确地测出电源电动势和内阻

(1)请在图1方框中画出实验电路图__________
(2)在实验中测得多组电压和电流值，得到如图所示的U-I图线，由图可得该电源电动势E=___________V，内阻r=___________Ω．（结果均保留两位小数）

(3)某小组在实验时，发现电流表坏了，于是不再使用电流表，仅用电阻箱替换掉了滑动变阻器，他们在实验中读出几组电阻箱的阻值和电压表的示数U，描绘出的关系图像，得到的函数图像是一条直线．若该图像的斜率为k，与纵轴的截距为b，则其电动势为___________，内阻为______________
12．（12分）下图是等离子体发电机示意图，平行金属板间匀强磁场的磁感应强度 B=0.5T，两板间距离为0.2m ， 要使输出电压为220V，则等离子体垂直射入磁场的速度v0=________m/s，a是发电机的________极.(发电机内阻不计)

四、计算题：本题共3小题，共38分。把答案写在答题卡中指定的答题处，要求写出必要的文字说明、方程式和演算步骤。
13．（10分）ABC表示竖直放在电场强度为E=104V/m的水平匀强电场中的绝缘光滑轨道，其中轨道的BC部分是半径为R的圆环，轨道的水平部分与半圆环相切．A为水平轨道上的一点，而且AB=R=0.2m，把一质量m=0.1kg，带电量为q=+C的小球，放在A点由静止释放后，求：（g=10m/s2）

(1)小球到达C点的速度大小
(2)小球在C点时，轨道受到的压力大小
14．（16分）如图，两根间距为L＝0.5m的平行光滑金属导轨间接有电动势E＝3V、内阻r＝1Ω的电源，导轨平面与水平面间的夹角θ＝37°．金属杆ab垂直导轨放置，质量m＝0.2kg．导轨与金属杆接触良好且金属杆与导轨电阻均不计，整个装置处于竖直向上的匀强磁场中．当R0＝1Ω时，金属杆ab刚好处于静止状态，取g＝10m/s2，sin37°＝0.6，cos37°＝0.8

（1）求磁感应强度B的大小；
（2）若保持B的大小不变而将方向改为垂直于斜面向上，求金属杆的加速度
15．（12分）如图所示，水平放置的两块长直平行金属板a、b相距d=0.10m，a、b间的电场强度为E=5.0×105N/C，b板下方整个空间存在着磁感应强度大小为B=6.0T、方向垂直纸面向里的匀强磁场.今有一质量为m=4.8×10-25kg、电荷量为q=1.6×10-18C的带正电的粒子(不计重力)，从贴近a板的左端以v0 =1.0×106m/s的初速度水平射入匀强电场，刚好从狭缝P处穿过b板而垂直进入匀强磁场，最后粒子回到b板的Q处（图中未画出）．求P、Q之间的距离L

参考答案

一、单项选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1、C
【解析】A．电吹风为非纯电阻电路，所以电吹风两端的电压U>I（R1+R2），A错误；
BD．电吹风消耗的电功率为UI，BD错误；
C．电吹风输出的机械功率为UI-I2（R1+R2），C正确。
故选C。
2、D
【解析】A.由电场叠加可知从中点O到无穷远，电场强度越来越小，故，A错误;
BCD.等量异种电荷中垂线是一条等势面，故，负电荷在O、P两点电势相等，B、C错误，D正确；
3、C
【解析】运动员做曲线运动，合力方向与速度不共线；运动员所受的摩擦力等于重力沿曲面向下的分量；根据动能定理可知合外力做功；运动员的动能不变，势能减小，则机械能减小.
【详解】运动员做曲线运动，合力方向与速度不共线，所受的合力不为零，选项A错误；运动员所受的摩擦力等于重力沿曲面向下的分量，可知运动员沿AB下滑过程中，摩擦力减小，选项B错误；根据动能定理可知，动能的变化量为零，可知合外力做功一定为零，选项C正确；运动员的动能不变，势能减小，则机械能减小，选项D错误；故选C.
4、D
【解析】A．粒子垂直磁场向下进入磁场，根据左手定则可以知道粒子带正电，所以A错误.
B．粒子带正电，则受电场力向右，由左手定则可判断磁场方向垂直直面向外，故B错误.
C．由：

得：

此时离子受力平衡，可沿直线穿过选择器，所以C错误.
D．由：

知R越小比荷越大，故D正确.
5、D
【解析】A．磁感应强度均匀减小，磁通量减小，根据楞次定律和安培定则得，ab中的感应电流方向由a到b，故A错误；
B．由于磁感应强度均匀减小，根据法拉第电磁感应定律可知感应电动势恒定，则ab中的感应电流不变，故B错误；
C．根据安培力公式知，电流不变，B均匀减小，则安培力减小，故C错误；
D．安培力和静摩擦力为一对平衡力，安培力减小，则静摩擦力减小，故D正确。
故选D。
6、C
【解析】线框的位移在，0－L内，ab边切割磁感线产生的感应电动势为
，
感应电流
，
ab边所受的安培力大小为
，
由楞次定律知，ab边受到安培力方向向左，为负值，线框的位移大于L后，位移在L－2L内线框中磁通量不变，不产生感应电流，ab边不受安培力，位移在2L－3L内，ab边在磁场之外，不受安培力，故C正确，ABD错误；
故选C。

二、多项选择题：本题共4小题，每小题5分，共20分。在每小题给出的四个选项中，有多个选项是符合题目要求的。全部选对的得5分，选对但不全的得3分，有选错的得0分。
7、BC
【解析】AB．根据左手定则可知，通电圆环每一部分受到的安培力斜向下，利用微元法可知该圆环所受安培力的方向竖直向下，大小为
F安=2πBIRsinθ
故A错误，B正确；
C．若R为一如图方向运动的带电小球所形成的轨迹圆，说明形成的电流产生的安培力竖直向上，形成的电流应与图示电流方向相反，故小球带负电，故C正确；
D．若将闭合导体圆环从静止开始释放，在下落过程中穿过线框的磁通量增大，根据右手定则可知，产生的感应电流为环中产生如图反方向感应电流，受到的安培力向上，根据牛顿第二定律可知加速度小于g，故D错误。
故选BC。
8、BCD
【解析】A、由于电子在电场中一定会受到电场力的作用，一定有加速度，所以电子不会做匀速直线运动，所以A不可能；
B、当电子受到的电场力的方向和电子的速度的方向相同时，电子就会做匀加速直线运动，所以B可能；
C、当电子受到的电场力的方向和电子的速度的方向垂直时，电子将做类平抛运动，是匀变速曲线运动，所以C可能；
D、当电子受到的电场力的方向始终和速度的方向垂直时，电子就会做匀速圆周运动，比如电子绕着原子核的转动，所以D可能
9、BD
【解析】本题考查了磁场的叠加，根据导线周围磁场分布可知，与导线等距离地方磁感应强度大小相等，根据安培定则判断出两导线在a、b点形成磁场方向，磁感应强度B是矢量，根据矢量分解合成的平行四边形定则求解
【详解】AB、根据右手螺旋法则，导线周围磁场的磁感线，是围绕导线形成的同心圆，3I导线与I导线在a处的磁感应强度方向都向下，则合磁感应强度方向向下的；根据，3I导线在b处的磁感应强度方向向下，而I导线在b处的磁感应强度方向向上，因3I导线产生的磁场较大，则合磁感应强度方向向下，因此a点和b点的磁感应强度方向相同，故A错误，B正确；
CD、3I导线与I导线在a处磁感应强度大小Ba=+=，
而3I导线与I导线在b处的磁感应强度大小Bb=−=，
则a点和b点的磁感应强度大小之比为16:1，故C错误，D正确
故选BD.
10、BC
【解析】在变阻器R的滑片向上滑动的过程中，变阻器接入电路的电阻变小，外电路总电阻变小，根据闭合电路欧姆定律分析干路电流和路端电压如何变化，由欧姆定律分析并联部分电压的变化，从而分析电容的电量如何变化，根据功率的公式分析功率的变化
【详解】在变阻器R的滑片向上滑动的过程中，变阻器接入电路的电阻变小，外电路总电阻变小，根据闭合电路欧姆定律，可知干路电流I变大，根据P=EI，可知电源的功率变大，根据，可知电源内部消耗的功率变大，故A错误，C正确；因干路电流I变大，则路端电压U变小，而电压变大，而，则并联部分的电压变小，即电容器两端的电压变小，根据Q=CU，可知电容器储存的电荷量变小，故B正确；因不知道R与的大小关系，无法判断电阻R消耗的电功率变化情况，故D错误；故选BC
【点睛】本题为闭合电路欧姆定律中的含容电路，要注意明确与电容器串联的电阻在电路稳定时，可以将其作为导线处理

三、实验题：本题共2小题，共18分。把答案写在答题卡中指定的答题处，不要求写出演算过程。
11、 ①. ②. ③.1.48~1.50 ④.0.26~0.30 ⑤.1/b ⑥.k/b
【解析】(1)电路直接采用串联即可，电压表并联在电源两端，由于电流表内阻已知，则应采用电流表相对电源的内接法；电路图如图所示:

(2)根据U=E-Ir以及图象可知，电源的电动势为：E=1.48V
内阻为：
故r=1.0-0.70=0.30Ω；
(3)由闭合电路欧姆定律：
U=IR；
联立变形得：；变形可得：，又此式可知，图中，直线斜率；，解得：；.
【点睛】在测量电动势和内电阻的实验中由于公式较多，在解题中要根据题意，灵活的选用相应的表达式．若用图象解时，基本思路是：用学过的物理定律列出表达式，再结合数学整理表达出有关一次函数式求解
12、 ①.2200 ②.正
【解析】根据左手定则，正电荷向上偏，负电荷向下偏，所以上板带正电，即a是电源的正极．两板上有电荷，在两极板间会产生电场，电荷最终在电场力和洛伦兹力的作用下处于平衡，有：qvB=q，所以：
【点睛】解决本题的关键掌握等离子体进入磁场受到洛伦兹力发生偏转，根据左手定则，正电荷向上偏，负电荷向下偏，在两极板间会产生电场，电荷最终在电场力和洛伦兹力的作用下处于平衡

四、计算题：本题共3小题，共38分。把答案写在答题卡中指定的答题处，要求写出必要的文字说明、方程式和演算步骤。
13、 (1) (2)3N
【解析】(1)设小球在C点的速度大小是vC，则对于小球由A→C的过程中，由动能定理得：

解得：

(2)小球在C点时受力分析如图

由牛顿第二定律得：

解得：

由牛顿第三定律可知，小球对轨道压力：
NC′=NC=3N
14、（1）2T；（2）1.5m/s2，方向沿斜面向上
【解析】（1）当R0=1Ω时，根据闭合电路的欧姆定律求解电流强度，由平衡条件求解磁感应强度；
（2）若保持B的大小不变而将方向改为垂直于斜面向上，此时安培力的方向沿斜面向上，根据牛顿第二定律求解加速度大小
【详解】（1）当R0＝1Ω时，根据闭合电路的欧姆定律可得
根据左手定则可知安培力方向水平向右；
由平衡条件有：BILcosθ＝mgsinθ
解得B＝2T；
（2）若保持B的大小不变而将方向改为垂直于斜面向上，此时安培力的方向沿斜面向上，大小不变；
根据牛顿第二定律可得：BIL﹣mgsinθ＝ma
解得：a＝1.5m/s2，方向沿斜面向上
【点睛】本题主要是考查安培力作用下的导体棒的平衡问题，解答此类问题要明确导体棒的受力情况，结合平衡条件列方程解答
15、8cm
【解析】粒子a板左端运动到P处，由动能定理得

代入有关数据，解得
，代入数据得θ=30°
粒子在磁场中做匀速圆周运动，圆心为O，半径为r，如图
由几何关系得

联立求得
代入数据解得
