唐山学院《单片机原理与接口技术主题实践》2024-2025学年第一学期期末试卷
题号
一
二
三
四
总分
得分

一、单选题（本大题共30个小题，每小题1分，共30分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、在一个复杂的电子电路系统中，有多个不同功能的集成电路芯片。当其中一个芯片出现故障时，可能会影响整个系统的正常运行。以下哪种方法可以较为准确地定位故障芯片？（ ）
A. 逐个更换芯片进行测试
B. 使用示波器观察电路信号
C. 用万用表测量各芯片引脚电压
D. 凭经验判断故障芯片位置

2、对于一个乙类互补对称功率放大电路，在理想情况下，其最大效率约为：（ ）
A. 30%
B. 50%
C. 78.5%
D. 90%

3、在一个电气控制系统中，需要实现对电机的远程控制。以下哪种通信方式可以用于电机的远程控制？（ ）
A. 有线通信
B. 无线通信
C. 蓝牙通信
D. 以上都是

4、对于一个集成运放构成的电压比较器，输入电压从-10V变化到10V，参考电压为5V。请问输出电压从低电平跳变到高电平的阈值电压约为多少？（ ）
A. -5V B. 0V C. 5V D. 10V

5、考虑一个用于实现减法运算的数字电路，输入为两个 4 位二进制数。当被减数为 1010 ，减数为 0101 时，电路输出为 0101 。若被减数变为 1100 ，减数变为 1010 ，那么电路的输出最有可能是（ ）
A. 0010 B. 0110 C. 1010 D. 0100

6、在一个电气控制系统中，有一个由熔断器和断路器组成的短路保护电路。当发生短路故障时，熔断器熔断，但断路器没有跳闸，可能的原因是？（ ）
A. 熔断器选型不当
B. 断路器故障
C. 短路电流未达到断路器跳闸值
D. 以上都有可能

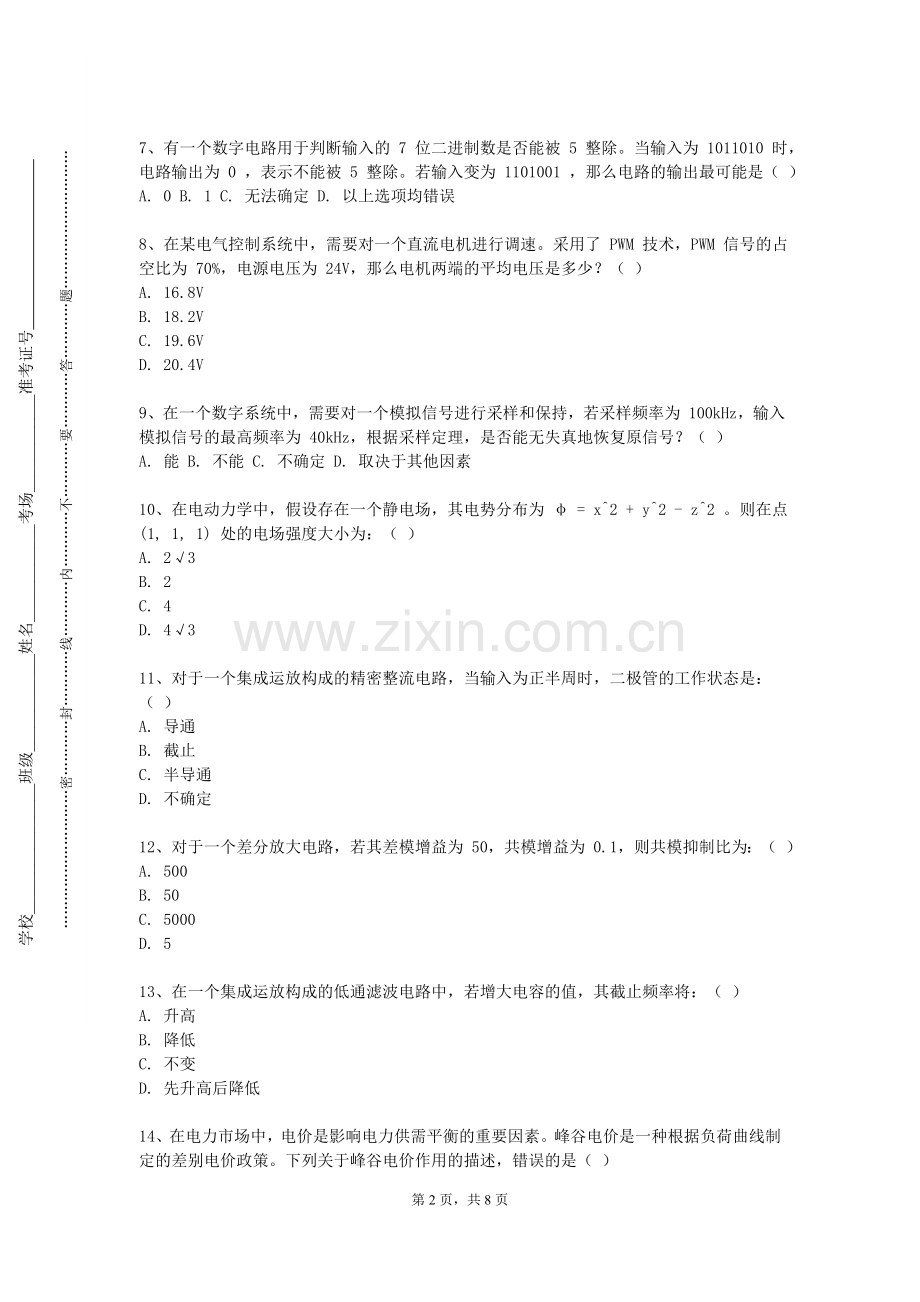

7、有一个数字电路用于判断输入的 7 位二进制数是否能被 5 整除。当输入为 1011010 时，电路输出为 0 ，表示不能被 5 整除。若输入变为 1101001 ，那么电路的输出最可能是（ ）
A. 0 B. 1 C. 无法确定 D. 以上选项均错误

8、在某电气控制系统中，需要对一个直流电机进行调速。采用了 PWM 技术，PWM 信号的占空比为 70%，电源电压为 24V，那么电机两端的平均电压是多少？（ ）
A. 16.8V
B. 18.2V
C. 19.6V
D. 20.4V

9、在一个数字系统中，需要对一个模拟信号进行采样和保持，若采样频率为 100kHz，输入模拟信号的最高频率为 40kHz，根据采样定理，是否能无失真地恢复原信号？（ ）
A. 能 B. 不能 C. 不确定 D. 取决于其他因素

10、在电动力学中，假设存在一个静电场，其电势分布为 φ = x^2 + y^2 - z^2 。则在点 (1, 1, 1) 处的电场强度大小为：（ ）
A. 2√3
B. 2
C. 4
D. 4√3

11、对于一个集成运放构成的精密整流电路，当输入为正半周时，二极管的工作状态是：（ ）
A. 导通
B. 截止
C. 半导通
D. 不确定

12、对于一个差分放大电路，若其差模增益为 50，共模增益为 0.1，则共模抑制比为：（ ）
A. 500
B. 50
C. 5000
D. 5

13、在一个集成运放构成的低通滤波电路中，若增大电容的值，其截止频率将：（ ）
A. 升高
B. 降低
C. 不变
D. 先升高后降低

14、在电力市场中，电价是影响电力供需平衡的重要因素。峰谷电价是一种根据负荷曲线制定的差别电价政策。下列关于峰谷电价作用的描述，错误的是（ ）
A. 引导用户合理安排用电时间，削峰填谷
B. 提高电力系统的设备利用率
C. 增加电力企业的销售收入
D. 降低电力系统的运行成本

15、在一个数字电路中，使用了加法器将两个 5 位二进制数相加。当输入分别为 01001 和 10101 时，电路输出为 11110 。若输入变为 10010 和 01100 ，那么电路的输出最有可能是（ ）
A. 11110 B. 11100 C. 10110 D. 10010

16、数字电路中的译码器可以分为多种类型。对于一个二进制译码器，输入为 3 位二进制代码，它可以有几个输出端口？（ ）
A. 3 个
B. 6 个
C. 8 个
D. 9 个

17、在一个电力系统中，需要对无功功率进行补偿。以下哪种设备可以用于无功功率补偿？（ ）
A. 电容器
B. 电抗器
C. 变压器
D. 发电机

18、有一个圆柱形电容器，内半径为 a ，外半径为 b ，长度为 L ，中间填充介质的介电常数为 ε 。电容器的电容为：（ ）
A. 2πεL / ln(b/a)
B.πεL / ln(b/a)
C. 2πεLε / ln(b/a)
D.πεLε / ln(b/a)

19、在一个智能建筑的电气工程中，需要实现对灯光、空调等设备的自动化控制。以下哪种通信协议最适合用于这种场景？（ ）
A. Modbus
B. CAN
C. ZigBee
D. RS485

20、在一个由或非门和与非门组成的数字电路中，已知输入信号 A = 1 ，B = 0 ，C = 1 时，输出为 0 。若将输入信号 A 改为 0 ，B 改为 1 ，C 改为 0 ，那么此时的输出最有可能是（ ）
A. 0 B. 1 C. 不确定 D. 以上都不对

21、在一个智能电网中，需要实现对电力负荷的智能管理。以下哪种技术可以实现对负荷的实时监测和控制？（ ）
A. 高级计量体系（AMI）
B. 分布式能源管理系统（DERMS）
C. 需求响应（DR）技术
D. 以上都是

22、数字电路中的数据选择器可以根据多个控制信号选择不同的输入数据。对于一个 16 选 1 数据选择器，需要几个控制信号？（ ）
A. 1 个
B. 2 个
C. 3 个
D. 4 个

23、在一个交流电路中，电源的频率为 50Hz，电阻为 10Ω，电感为 0.1H，电容为 100μF。当电路处于串联谐振状态时，下列关于电路中电流和电压的描述，正确的是（ ）
A. 电流最大，电感和电容两端电压相等且为电源电压的 Q 倍
B. 电流最小，电感和电容两端电压相等且为电源电压的 Q 倍
C. 电流最大，电感和电容两端电压之和等于电源电压
D. 电流最小，电感和电容两端电压之和等于电源电压

24、在一个电气控制系统中，使用了一个数字电压表来测量电压。若电压表的分辨率不够，会对测量结果产生什么影响？（ ）
A. 测量结果误差较大
B. 测量结果不稳定
C. 无法测量
D. 测量结果始终为零

25、某电气控制系统中，需要对温度进行精确控制。采用了热电偶作为温度传感器，将温度信号转换为电信号输入到控制器中。控制器根据设定的温度值和实际测量的温度值，通过控制加热装置的通断来维持温度的稳定。以下关于这种温度控制系统的说法，正确的是（ ）
A. 控制精度受热电偶精度影响大
B. 响应速度快，适用于快速变化的温度控制
C. 容易受到外界干扰，稳定性差
D. 成本低，适用于大规模应用

26、在一个电力系统中，需要对继电保护装置进行整定计算。以下哪个参数不是继电保护装置的整定参数？（ ）
A. 动作电流
B. 动作时间
C. 灵敏度
D. 设备容量

27、在一个由三极管构成的放大电路中，若静态工作点设置过高，可能会出现的失真类型是：（ ）
A. 饱和失真
B. 截止失真
C. 交越失真
D. 线性失真

28、电气控制系统中，为了提高功率因数，常常使用无功补偿装置。无功补偿装置可以减少无功功率的传输，提高电网的效率。以下关于无功补偿装置的描述，错误的是（ ）
A. 可以降低电网的损耗
B. 会增加系统的复杂性
C. 对有功功率的传输没有影响
D. 适用于所有类型的电气系统

29、在某电气控制系统中，采用了光电耦合器进行信号隔离。光电耦合器的输入侧发光二极管损坏，会对信号传输产生什么影响？（ ）
A. 信号无法传输
B. 信号传输不受影响，但有干扰
C. 信号传输变弱
D. 信号传输变强

30、某电气控制系统用于控制一个污水处理厂的设备，其中有一个液位传感器用于检测水池液位。若液位传感器的安装位置不当，低于实际液位，会导致系统出现什么问题？（ ）
A. 水池无法充满
B. 水泵空转
C. 污水溢出
D. 设备停机

二、多选题（本大题共10小题，每小题2分，共20分．有多个选项是符合题目要求的．）
1、对于电力系统的电压调整，可采取的措施有（ ）
A. 改变变压器分接头
B. 投切无功补偿设备
C. 调整发电机的励磁电流
D. 改变输电线路的参数

2、数字电路中的触发器具有的功能包括（ ）
A. 存储二进制数据
B. 在时钟信号的控制下改变状态
C. 实现计数和分频
D. 消除输入信号的抖动

3、在研究电磁场的能量和动量时，以下哪些结论是正确的（ ）
A. 电磁场具有能量和动量 B. 能量和动量守恒 C. 与电磁波的传播有关 D. 与电荷和电流无关

4、对于数字电路中的移位寄存器的应用，包括（ ）
A. 实现数据的串行 - 并行转换
B. 进行数据的移位运算
C. 构成环形计数器
D. 用于存储大量数据

5、在模拟电路的故障诊断中，以下哪些方法是常用的？（ ）
A. 直观检查法 B. 测量法 C. 替换法 D. 信号注入法

6、对于磁场中的安培环路定理，以下理解正确的是（ ）
A. 闭合回路中的电流与磁场的环流有关 B. 磁场是有旋场 C. 适用于任何闭合回路 D. 可以用来计算磁场的强度

7、在电子系统的电磁兼容性（EMC）设计中，以下哪些措施是有效的？（ ）
A. 滤波
B. 接地
C. 屏蔽
D. 隔离

8、在工厂的电气设备维护中，以下哪些工作是重要的？（ ）
A. 定期检查设备的运行状态
B. 及时处理设备的故障
C. 对设备进行清洁和保养
D. 记录设备的维护情况

9、在电源滤波电路中，以下哪些元件可以用于滤波？（ ）
A. 电容 B. 电感 C. 电阻 D. 二极管

10、以下关于电力系统中的智能电表的功能，正确的有（ ）
A. 电能计量
B. 数据采集与传输
C. 负荷监测与控制
D. 故障诊断

三、简答题（本大题共4个小题，共20分)
1、（本题5分）说明电气控制中如何进行电气系统的抗干扰设计。

2、（本题5分）研究由三极管构成的射极输出器的输入输出电阻的计算方法和特点。

3、（本题5分）分析电力系统中的电力人才培养体系的构建和完善。

4、（本题5分）推导静磁场的标势及其适用条件。

四、分析题（本大题共3个小题，共30分)
1、（本题10分）某小区的智能消防系统与电气系统的联动有哪些好处？请分析这些好处，并提出具体的联动方案。

2、（本题10分）电气安全是电气工程中不可忽视的问题。请分析电气事故的主要原因和类型，讨论如何采取有效的安全措施来预防电气事故的发生。

3、（本题10分）某医院的手术室电气设备在手术过程中突然断电，虽然备用电源及时启动，但仍造成了一定的风险。请分析可能导致主电源断电的原因，如市电故障、配电柜问题、线路故障、设备过载等，并提出手术室电气系统的双电源切换优化方案和应急电源管理措施，以确保手术的连续性和安全性。
