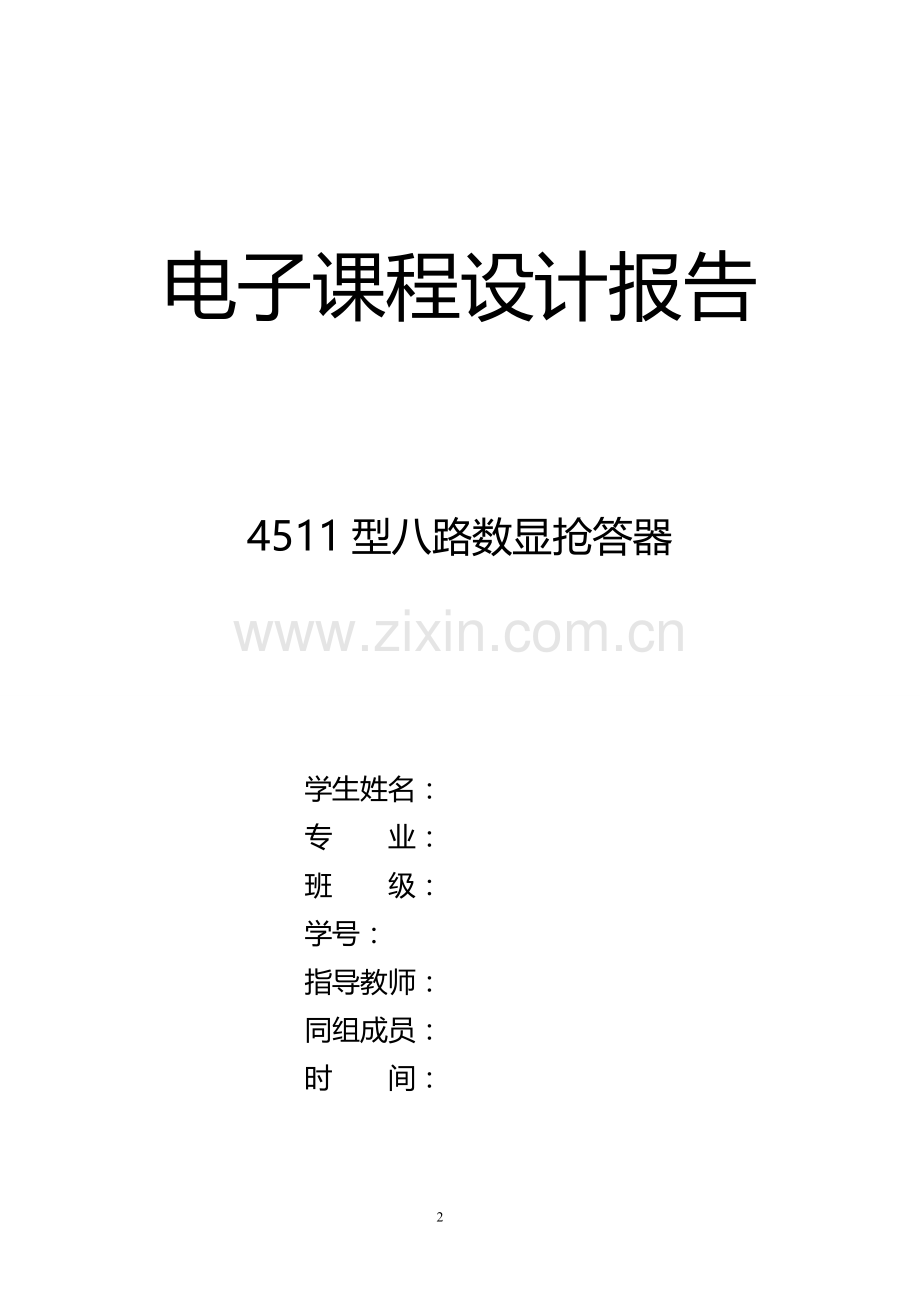

电子课程设计报告4511型八路数显抢答器学生姓名：专 业：班 级：学号：指导教师：同组成员：时 间：第一章 绪论1.1关于4511型数显抢答器八路智能抢答器主要由数字优先编码电路、锁存/译码/驱动电路于一体的CD4511集成电路、数码显示电路和报警电路组成。优先编码电路、CD4511集成电路将参赛队的输入信号在数码显示管上输出，用报警电路对时间进行严格控制，这样就构成了八路智能抢答器电路。八路数字抢答器电路包括抢答，编码，优先，锁存，数显，复位及抢答键。抢答器数字优先编码电路由D1-D12组成，实现数字的编码。CD4511是一块含BCD-7段锁存/译 码/驱动电路于一体的集成电路。抢答器报警电路由NE555接成音多谐振荡器构成。抢答器数码显示电路由数码管组成，输入的BCD码自动地由 CD4511内部电路译码成十进制数在数码管上显示。1.2 选题的目的和意义通过这次课程设计,让我了解到了八路智能抢答器的结构组成和工作原理，同时了解焊接的方法和技巧。1.3 课题研究的内容八路智能抢答器是采用了CD4511集成芯片来实现功能要求的，在抢答过程中，每个选手都有一个抢答按钮。在主持人按下复位键宣布抢答开始的时候，选手就开始进行抢答，在指定时间内选手进行抢答，数码显示屏上会显示最先抢答选手的编号。如果主持人没有按下开始键而选手就抢答视为犯规，数码显示屏显示犯规者的编号，扬声器持续发生。主持人可按复位键，新一轮抢答开始。第2章 抢答器的系统概述2.1 系统的主要功能简介4511型八路数显抢答器的主要功能有如下三点：1. 可同时供8名选手参加比赛，其相应的编码分别是0、1、2、3、4、5、6、7，各用一个抢答按钮，按钮的编号与选手的编号相对应。2. 给主持人设置一个控制开关，用来控制系统的清零（编号显示数码管灭灯）和抢答的开始。3. 抢答器具有数据锁存和显示的功能。抢答开始后，若有选手按动抢答按钮，编号立即锁存，并在LED数码管上显示出选手的编号。2.2 抢答器的工作过程1、开始上电之后，主持人按复位键，抢答开始。如有选手按下抢答键，报警电路会发出讯响声，并且数码显示电路上会显示成功抢答的选手的编号。2、当有选手抢答成功之后，系统就进行了优先锁存，其他抢答选手抢答无效。3、如果主持人未按下复位键，而有人按了抢答按键，此次抢答无效，只有当主持人按下了复位键，选手才能进行顺利抢答。总而言之，本课题利用简单逻辑数字电路设计了智能抢答器，该抢答器具有基本的强大功能，提高了系统的可靠性、简化了电路结构、节约了成本，但是此抢答器功能还不够强大，还有很多功能无法实现，需要我们继续学习和研究。第3章 抢答器的单元电路设计八路智能抢答器主要由数字编码电路、译码优先锁存驱动电路、数码显示电路和报警电路组成。现简单介绍八路智能抢答器设计中的各单元电路的设计的情况。3.1抢答器设计中的数字编码电路参考电路如图3-1所示，S1S8组成18路抢答器，D1D12组成数字编码器。该电路完成的功能是：通过编码二极管编成BCD码，将高电平加到CD4511所对应的输入端。从CD4511的引脚可以看出，引脚6，2，1，7分别为BCD码的 D、C、B、A位（D这高位，A为低位，即D、C、B、A分别代表BCD码8、4、2、1位）。工作过程：当电路上电，主持人按下复位键，选手就可以开始抢答。当选手1按下S1抢答键，高电平通过编码二极管D1加到CD4511集成芯片的7脚（A位），7脚为高电平，1、2、6脚保持低电平，此时CD4511输入BCD码为“0001”；当选手2按下S2抢答键，高电平通过编码二极管D2加到CD4511集成芯片的1脚（B位），1脚为高电平，2、6、7脚保持低电平，此时CD4511输入BCD码为“0010”；当选手3按下S3抢答键，高电平通过编码二极管D3、D4加到CD4511集成芯片的1、7脚（B、A位），1、7脚为高电平，2、6脚保持低电平，此时CD4511输入BCD码为“0011”；当选手4按下S4抢答键，高电平通过编码二极管D5加到CD4511集成芯片的2脚（C位），2脚为高电平，1、6、7脚保持低电平，此时CD4511输入BCD码为“0100”；当选手5按下S5抢答键，高电平通过编码二极管D6、D7加到CD4511集成芯片的2、7脚（C、A位），2、7脚为高电平，1、6脚保持低电平，此时CD4511输入BCD码为“0101”； 当选手6按下S6抢答键，高电平通过编码二极管D8、D9加到CD4511集成芯片的1、2脚（B、C位），1、2脚为高电平，6、7脚保持低电平，此时CD4511输入BCD码为“0110”； 当选手7按下S7抢答键，高电平通过编码二极管D10、D11、D12加到CD4511集成芯片的1、2、7脚（B、C、A位），1、2、7脚为高电平，6脚保持低电平，此时CD4511输入BCD码为“0111”； 当选手8按下S8抢答键，高电平加到CD4511集成芯片的6脚（D位），6脚为高电平，1、2、7脚保持低电平，此时CD4511输入BCD码为“1000”。 输入的BCD码就是键的号码，并自动地由 CD4511内部电路译码成十进制数在数码管上显示。图4-1 数字编码系列电路图3-1 数字编码系统电路输 入输 出S1 S2 S3 S4 S5 S6 S7 S8 D C B A1 0 0 0 0 0 0 0 0 1 0 0 0 0 0 0 0 0 1 0 0 0 0 0 0 0 0 1 0 0 0 0 0 0 0 0 1 0 0 00 0 0 0 0 1 0 0 0 0 0 0 0 0 1 00 0 0 0 0 0 0 1 0 0 0 1 0 0 1 00 0 1 1 0 1 0 0 0 1 0 1 0 1 1 0 0 1 1 11 0 0 0 表3-1数字编码电路功能真值表3.2抢答器设计中的译码/优先/锁存电路CD4511是一个用于驱动共阴极 LED（数码管）显示器的 BCD 码七段码译码器，特点：具有BCD转换、消隐和锁存控制、七段译码及驱动功能的CMOS电路能提供较大的拉电流。可直接驱动LED显示器。CD4511 是一片 CMOS BCD锁存/7 段译码/驱动器，引脚排列如图3-2-1所示。其中A、B、C、D为 BCD 码输入，a为最低位。LT为灯测试端，加高电平时，显示器正常显示，加低电平时，显示器一直显示数码“8”，各笔段都被点亮，以检查显示器是否有故障。BI为消隐功能端，低电平时使所有笔段均消隐，正常显示时， B1端应加高电平。另外 CD4511有拒绝伪码的特点，当输入数据越过十进制数9(1001)时，显示字形也自行消隐。LE是锁存控制端，高电平时锁存，低电平时传输数据。ag是 7 段输出，可驱动共阴LED数码管。另外，CD4511显示数“6”时，a段消隐；显示数“9”时，d段消隐，所以显示6、9这两个数时，字形不太美观。（1）、CD4511的引脚图图3-2-1 CD4511的引脚图各引脚的名称：其中7、1、2、6分别表示BCD码的A、B、C、D位；5、4、3分别表示LE、BI、LT；13、12、11、10、9、15、14分别表示 a、b、c、d、e、f、g；上边的引脚表示输入，下边的引脚表示输出；还有两个引脚8、16分别表示的是VDD、VSS。其功能介绍如下：BI：4脚是消隐输入控制端。当BI=0 时，不管其它输入端状态如何，七段数码管均处于熄灭（消隐）状态，不显示数字。LT：3脚是测试输入端。当BI=1，LT=0 时，译码输出全为1，不管输入DCBA状态如何，七段均发亮，显示“8”。如果该端为低电平，则译码器输出全为高电平，该端拥有最高级别权限，只要它为0，既有上述现象，而与其余所有输入端状态无关。这一功能主要用于测试目的，因此正常使用中应接高电平。LE：5脚是锁定控制端。当BI、LT为1时，若该端为高电平，则加在A、B、C、D端的外部编码信息不能进入译码，所以译码器的输出状态保持不变；当LE=0时，则A、B、C、D端的BCD码一经改变，译码器就立即输出新的译码值。A、B、C、D：为8421BCD码输入端。a、b、c、d、e、f、g：为译码输出端，输出为高电平1有效。（2）、译码驱动功能编码器实现了对开关信号的编码，并以BCD码的形式输出，为了将输出的BCD码能够显示出来，需要用译码显示电路，选择常用的七段译码显示驱动器CD4511作为译码电路。CD4511真值表如图3-2-4所示。CD4511译码用两级或非门担任，为了简化线路，先用二输入端与非门对输入数据B、C进行组合，得出四项，然后将输入的数据A、D一起用或非门译码。图3-2-4 CD4511真值表（3）、锁存优先功能由于抢答器都是多路即须满足多位抢答者抢答要求，这就有一个先后判定的锁存优先电路，确保第一个抢答信号锁存住。同时数码显示并拒绝后面抢答信号的干扰。CD4511内部电路与Q1，R7，R8，D13，D14组成的控制电路（见图3-2-5 CD4511真值表）可完成这一功能。当抢答键都未按下时，因为CD4511的BCD码输入端都有接地电阻（10K），所以BCD码的输入端为“0000”，则CD4511的输出端a、b、c、d、e、f均为高电平，g为低电平。通过对0-9这 10个数字的分析（见图4-2-5锁存优先功能电路图）可以看到，只当数字为0时，才出现d为高电平，而g为低度电平，这时Q1导通，D13、D14的阳极均为低电平，使CD4511的第5脚（即LE端）为低电平“0”，这种状态下，CD4511没有锁存而允许BCD码输入。在抢答准备阶段，主持人会按复位键，数显为“0”态，正是这种情况下，抢答开始，当S1-S8任一键按下时，CD4511的输出端d为低电平或输出端g为高电平，这两种状态必有一个存在或都存在，迫使CD4511的第5脚（即LE端）由0到1，反映抢答键信号的BCD码允许输入，并使CD4511的a、b、c、d、e、f、g 七个输出锁存保持在LE为0时输入的BCD码的显示状态。例如S1按下，数码管应显示1，此时仅e、f为高电平，而d为低电平，此时三极管Q1的基极亦为低电平，集电极为高电平，经D13加至CD4511第5脚（即LE端），即LE由0-1状态，则在LE为“0”时输入给CD4511的第一个BCD码数据被判定优先而锁存，所以数码管显示对应S1送来的信号是1，S1之后的任一按键信号都不显示。为了进行下一题的抢答，主持人需要按下复位键S9，清除锁存器内的数值，数显先是熄灭一下，再复显“0”状态，此后若S5键第一个按下，这时应立即显“5”，与此同时CD4511的输出端14脚g为高电平，10脚d为低电平，12脚b为低电平，Q1截止，并通过D14使CD4511的第4脚为高电平，此时LE呈01状态，于是电路判定优先锁存，后边输入的其它按键信号被封住，可见电路“优先锁存”后，任何抢答键均失去作用。图3-2-5锁存优先功能电路图3.3抢答器设计中的数码显示电路共阴式LED数码管的原理图（图3-3-1数码显示管原理图），使用时，共阴极接地，7个阳极ag由相应的BCD七段译码器来驱动。数码管接0.5寸共阴数码管。图3-3-1数码显示管原理图图3-3-2数码显示管的结构图显示字符gfedcba0011111110000110210110113100111141100110511011016111 1101 7000011181111111图3-3-3共阴极数码管显示字段码3.4抢答器设计中的报警电路参考电路如图3-4-1所示，抢答器报警电路由NE555接成音多谐振荡器，其中R16=R17=10K，扬声器通过100UF的电容器接在NE555 IC的3脚与地（GND）之间。C1=0.01，R16没有直接和电源相接，而是通过四只1N4148组成二极管或门电路，四只二极管的阳极分别接CD4511的1，2，6，7脚，任何抢答按键按下，报警电路都能振荡发出讯响声。图3-4-1抢答器报警电路由NE555接成音多谐振荡器构成的报警电路如图3-4-1所示。其中555构成多谐振荡器，振荡频率fo143（RI2R2）C，其输出信号经三极管推动扬声器。PR为控制信号，当PR为高电平时，多谐振荡器工作，反之，电路停振。555构成的多谐振荡器的工作原理如图3-4-2所示：接通电源Vcc后，Vcc经电阻R1和R2对电容C充电，其电压uc由0按指数律上。当uc2/3 Vcc时，电压比较器C1和C2的输出分别为uc1=0,uc2=1,基本RS触发器被置0，Q等于0，Q非等于1，输出uO跃到低电平UOL。于此同时。放电管V导通，电容C经电阻R2和放电管V放电，电路进入暂稳态。随着电容C的放电，uc随之下降。当uc下降到uc1/3Vcc时，则电压比较器C1和C2的输出uc1=1和uc2=0，基本RS触发器被置为1，Q等于1，Q非等于0，输出uO由低电平UOL跃到高电平UOH。同时因Q非等于0，放电管V截止，电源Vcc又经过R1和R2对电容C充电。电路又回到第一暂稳态。因此，电容C上的电压uc在2/3Vcc和1/3Vcc之间来回充电和放电，从而使电路产生振荡，输出矩形脉冲。图3-4-2 555定时器工作原理图将NE555多谐振荡器与成音多谐振荡器连接起来，前一个振荡器的输出接到后一个振荡器的复位端，后一个振荡器的输出接到扬声器上。这样，只有当前一个振荡器输出高电平时，才驱动后一个振荡器振荡，扬声器发声；而前一个振荡器输出低电平时，导致后面振荡器复位并停止振荡，此时扬声器无音频输出。第4章 抢答器的电路设计图及工作原理4.1抢答器工作原理电路图通过对电路的一些功能需求分析，我们运用了Protel 99 SE软件对电路图进行了设计，将抢答器工作原理电路图设计出来，如图4-1-1所示。4-1-1抢答器工作原理电路图4.2抢答器的工作原理抢答器讯响电路由NE555接成音多谐振荡器，其中R16=R17=10K，扬声器通过100UF的电容器接在NE555 IC的3脚与地（GND）之间。C1=0。01，R16 没有直接和电源相接，而是通过四只1N4148组成二极管或门电路，四只二极管的阳极分别接CD4511的1，2，6，7脚，任何抢答按键按下，讯响电路都能振荡发出讯响声。S1-S8组成1-8路抢答键，D1-D12组成数字编码器，任一抢答案键按下，都须通过编码二极管编成BCD码，将高电平加到CD4511所对应的输入端，从CD4511的引脚可以看出，引脚6，2，1，7分别为BCD码的D，C，B，A位（D这高位，A为低位，即D，C，B，A分别代表BCD码8，4，2，1位）。设S8键按下，高电平加到CD4511的6脚，而2，1，7脚保持低电平，此时CD4511输入BCD码这“1000”。又如设S5键按下，此时高电平通过两只二极管D6，D7加到CD4511的2脚与7脚，而6，1脚保持低电平。此时CD4511输入的BCD码是“0101”依此类推，按下第几号抢管键，输入的BCD码就是键的号码并自动地由CD4511内部电路译码成十进制数在数码管上显示。由于抢答器都是多路即须满足多位抢答者抢答要求，这就有一个先后判定的锁存优先电路，确保第一个抢答信号锁存住,同时数码显示并拒绝后面抢答信号的干扰。CD4511内部电路与Q1，R7，R8，D13，D14组成的控制电路可完成这一功能，当抢答键都未按下时，因为CD4511的BCD码输入端都有接地电阻（10K），所以BCD码的输入端为“0000”.则CD4511的输出端a,b,c,d,e,f均为高电平，g为低电平。通过对0-9这10个数字的分析（见CD4511真值表）可以看到，只当数字为0时，才出现d为高电平而g为低度电平,这时Q1导通,D13,D14的阳极均为低电平,使CD4511的第5脚,即LE端为低电平”0”.这种状态下,CD4511没有锁存而允许BCD码输入,在抢答准备阶段,主持人会按复位键数显为”0”态.正是这种情况下,抢答开始.当S1-S8任一键按下时,CD4511的输出端d为低电平或输出端g为高电平,这两种状态必有一个存在或都存在,迫使CD4511的LE端(第5脚)由0到1,反映抢答键信号的BCD码允许输入,并使CD4511的a,b,c,d,e,f,g七个输出锁存保持在LE为0时输入的BCD码之显示状态.例如S1按下,数码管应显示1,此时仅e,f为高电平,而d为低电平.此时三极管Q1的基极亦为低电平,集电极为高电平.经D13加至CD4511第5脚,即LE由0-1状态.则在LE为”0”时输入给CD4511的第一个BCD码数据,被判定优先而锁存.所以数码管显示对应S1送来的信号是1,S1之后的任一按键信号都不显示.为了进行下一题的抢答,主持人顺先按下复位键S9,清除锁存器内的数值,数显先是熄灭一下,再复”0”显状态,此后若S5键第一个按下,这时应立即显”5”.与此同时CD4511的输出端14脚g为高电平(10脚d为低电平,12脚b为低电平,Q1截止),并通过D14使CD4511的第4脚为高电平.此时LE呈”0”“1”状态,于是电路判定优先锁存.后边接蹲面来的其它按键信号被封住,可见电路”优先锁存”后,任何抢答键均失去作用.第5章 心得体会在这次设计中遇到了很多实际性的问题，在实际设计中才发现，书本上理论性的东西与在实际运用中的还是有一定的出入的，所以有些问题不但要深入地理解，而且要不断地更正以前的错误思维。电路设计是一个很灵活的东西，它反映了你解决问题的逻辑思维和创新能力。它才是一个设计的灵魂所在。因此在整个设计过程中大部分时间是用在单元电路的理解和设计上面。很多单元电路是可以借鉴书本上的，但怎样衔接各个单元电路才是关键的问题所在。经过这段时间的努力，在老师和同组同学的帮助下终于彻底的做完了课程设计的所有工作。通过这次的课程设计，我能运用已学的知识解决我在设计中遇到的问题，使我思考问题的能力得到了很大的提高。在做设计的过程中我查阅了很多的资料，并认真的阅读这些与我的设计相关的资料，从而我的专业涵养得到了提高，知识的储备量也有所增加。在做设计时，我复习了很多专业课的知识，这使得我的专业知识在此得到了巩固。通过这次设计设计，我也发现自己的很多不足之处。在设计过程中我发现自己考虑问题很不全面，自己的专业知识掌握的很不牢固，所掌握的电路应用软件还不够多，我希望自己的这些不足之处能在今后的工作和学习中得到改善。而且，通过这次设计，我懂得了学习的重要性，学会了坚持和努力，这将为以后的学习做出了最好的榜样！我将会在以后的学习和生活中不断提升自己。 附录：元件清单1. 二极管1N4148 18个 2. 三极管9013 1个 3. 共阴数码管1个 4. 按键9个 5. 10K电阻8个 6. 300K电阻7个 7. ICCD4511 1个 8. 100K电阻 1个 9. 2.2K电阻1个 10. 5V蜂鸣器 1个 11. 8P座 1个 11. 100U/16V电解电容 1个 12. 47U/16V电解电容 1个 13. 103瓷片电容 1个 14. 104瓷片电容1个目录第1章 绪论11.1关于4511型数码抢答器11.2选题的目的和意义11.3课题研究的内容1第2章 抢答器的系统概述22.1系统的主要功能简介22.2抢答器的工作过程2第3章 抢答器的单元电路设计33.1抢答器设计中的数字编码电路33.2抢答器设计中的译码/优先/锁存电路53.3抢答器设计中的数码显示电路83.4抢答器设计中的报警电路9第4章 抢答器的电路设计图及工作原理114.1抢答器工作原理电路图124.2抢答器工作原理13第5章 心得体会14附录（元件清单）15 2
