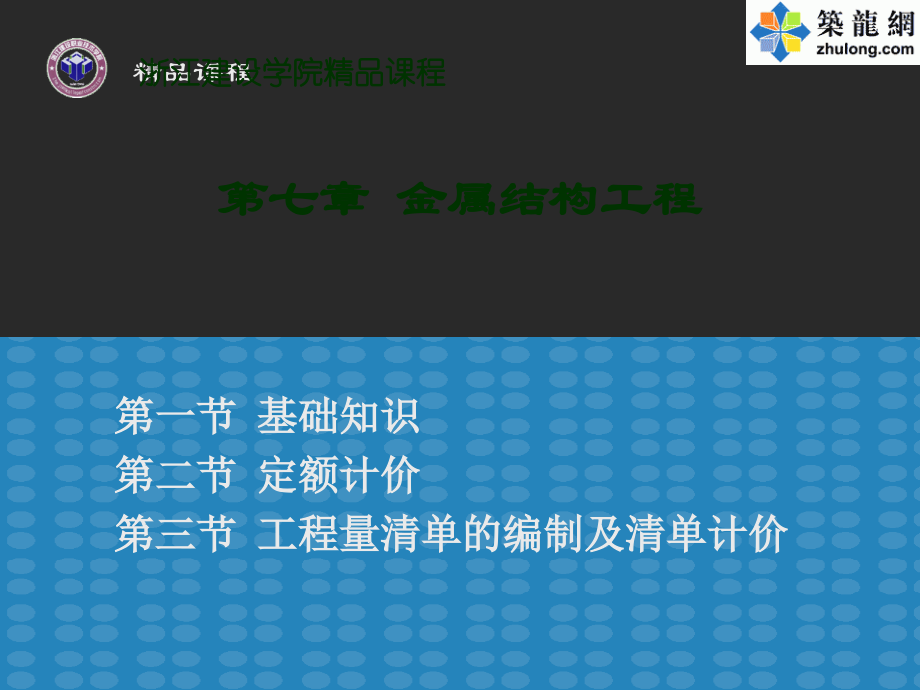

第七章-金属结构工程.ppt

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,第七章 金属结构工程,第一节 基础知识,第二节 定额计价,第三节 工程量清单的编制及清单计价,第一节 基础知识,一、钢材类型及其表示法,1、圆钢,圆钢断面呈圆形，一般用直径“d”表示。,2、方钢,方钢断面呈正方形，一般用边长“a”表示。,3、角钢,等边角钢,等边角钢的断面呈“L”形，角钢的两肢宽度相等，一般用Lbd表示。,不等边角钢,不等边角钢的断面呈“L”形，角钢两肢宽度不相等，一般用LBbd表示。,第一节 基础知识,4、槽钢,槽钢的断面呈“,”形，一般用型号表示，同一型号的槽钢其宽度和厚度均有差别，分别用a、b、c表示。,5、工字钢,工字钢断面呈工字形，一般用型号表示，同一型号的工字钢其宽度和厚度均有差别，分别用a、b、c表示。,第一节 基础知识,6、钢板,钢板的表示方法，一般用厚度来表示，符号为“-”其中“-”为钢板代号，为板厚。,7、扁钢,扁钢为长条式钢板，一般宽度均有统一标准，它的表示方法为“-a”，其中“-”表示钢板，a表示钢板宽度，表示钢板厚度。,8、钢管,钢管的一般表示方法用“Dtl”来表示。,第一节 基础知识,二、钢材理论重量的计算方法,1、各种规格型钢的计算,各种型钢包括等边角钢、不等边角钢、槽钢、工字钢等，每米理论重量均可从型钢表中查得。,2、钢板的计算,钢材的比重为7850kg/m,3,、7.85g/cm,3,1mm厚钢板每平方米重量为7850kg/m,3,0.001m7.85kg/m,2,计算不同厚度钢板时其每平方米理论重量为7.850kg/m,2,（为钢板厚度）,第一节 基础知识,3、扁钢、钢带的计算,计算不同厚度扁钢、钢带时其每米理论重量为0.00785a（a、为扁钢宽度及厚度）,4、方钢的计算,G0.00617a,2,（a为方钢的边长）,5、圆钢的计算,G0.00617d,2,（d为圆钢的直径）,6、钢管的计算,G0.02466（D ）,（为钢管的壁厚、D为钢管的外径）,以上公式：G为每米长度的重量（kg/m），其他计算单位均为mm。,第一节 基础知识,第二节 定额计价,一、工程量计算规则,1、金属构件制作工程量。,计量单位“t”，按设计图纸的全部钢材几何尺寸以吨计算，不扣除孔眼、切边、切肢的重量，焊条、螺栓等重量不另增加。不规则或多边形钢板的重量均按其最小外接矩形面积计算。,2、钢平台的工程量。,计量单位“t”，柱、梁、板、斜撑等的重量应并入钢平台重量内计算；依附于钢平台上的钢扶梯及平台栏杆重量，应按相应的制作定额另行列项计算。走道板套钢板钢平台定额。,3、钢扶梯的工程量。,计量单位“t”，工程量应包括梯梁、踏步及依附于楼梯上的扶手、栏杆重量。,4、型钢栏杆、钢管扶手工程量应合并计算，套钢管栏杆定额，计量单位“t”。,第二节 定额计价,5、钢管柱的工程量。,计量单位“t”，柱上的节点板、加强环、内衬管、牛腿等并入钢管柱工程量内。,6、压型钢板工程量。,计量单位“m,2,”，按设计图示尺寸的铺设（挂）面积计算。,不扣除部分：0.3m,2,以内孔洞的面积，其中楼板不扣除柱和垛、屋面板不扣风帽底座、风道、屋面小气窗和斜沟所占面积。,不增加部分：屋面小气窗。,第二节 定额计价,7、制动板的重量并入制动梁计算。,8、依附在钢柱上的牛腿及悬臂梁等并入钢柱计算。,9、高层金属构件拼装、安装工程量包括20m以下部分。,10、紧固高强螺栓及剪力栓钉焊接按设计图示及施工组织设计规定以套计算。,11、构件安装、运输工程量按施工图用量以吨计算。,12、型钢围墙套栏杆定额，其基础、垫层；挖土等项目应另行计算，套有关章节相应定额。,第二节 定额计价,二、构件制作说明,1、本定额适用于现场加工制作，也适用于企业附属加工厂制作的构件。,2、本定额的制作是按焊接编制的，钢材及焊条以Q235B为准，如设计采用Q345B等，钢材及焊条单价作相应调整，用量不变。,3、除机械加工件及螺栓、铁件以外，设计钢材规格、比例与定额不同时，可按实调整。,4、构件制作包括分段制作和整体预装配的工料及机械台班，整体预装配及锚固零星构件使用的螺栓已包括在定额内。现场制作用的台座，按实际发生另行计算。,第二节 定额计价,5、钢管柱内灌注砼套用砼及钢筋砼工程现浇砼柱浇捣定额；159以下的钢管柱制作定额只适用于简易棚架结构，简易棚架的屋架套轻钢屋架定额。,6、轻钢屋架是指单榀重量在1t以内，且用小型角钢或钢筋；管材作为支撑拉杆的钢屋架。,7、本定额构件制作项目中，均已包括刷一遍防锈漆的工料。,8、定额按重量划分的子目均指单只构件重量。,9、构件如向外单位购置时，按购置价加有关相应费用计算。,第二节 定额计价,10、本定额金属构件制作、安装均未包括焊缝无损探伤（X光透视、超声波、磁粉着色探伤等）及探伤固定支架制作和被检构件的退磁费用，发生时另行计算。,11、本定额中的网架，系平面网络结构，如设计成筒壳、球壳及其他曲面状，制作人工乘系数1.3。,12、焊接空心球网架的焊接球壁、管壁厚度12mm时，其焊条用量乘系数1.4，其余不变。,13、钢栏杆、钢管扶手定额与钢平台、钢走道板配套使用。其他部位的栏杆、扶手应套用楼地面工程相应定额。,14、零星构件是指晒衣架、垃圾门、烟囱紧固件及定额未列项目且单件重量在50kg以内的小型构件。,第二节 定额计价,三、构件安装说明,1、本章未涉及的相关内容，按混凝土及钢筋混凝土构件安装定额的有关规定执行。,2、网架安装如需搭设脚手架，可按脚手架相应定额执行。,3、钢柱安装在钢筋混凝土柱上，其人工、机械乘以系数1.43。,4、高层金属构件拼装、安装适用于檐高20m以上的金属结构构件。,钢天线安装定额适用于檐高超过20m的非钢结构建筑。檐高小于20m的多层建筑，设计要求采用高强螺栓或剪刀栓钉焊接项目，套用相应高层金属构件定额，但构件安装仍按一般项目定额执行。,第二节 定额计价,四、构件运输说明 1、本章定额适用于构件从加工地点到现场安装地点的场外运输，未涉及的相关内容，按混凝土及钢筋混凝土构件运输有关规定执行。2、构件运输按下表分类，套用相应定额。,类别,构件名称,一,钢柱、屋架、托架梁、桁架、球节点网架,二,吊车梁、制动梁、型钢檩条、钢支撑、上下档、钢拉杆、栏杆、扶手、钢盖板、钢平台、操作台、钢梯、零星构件,三,墙架、挡风架、天窗架、组合檩条、轻型屋架、其他构件,第二节 定额计价,第三节 工程量清单的编制及清单计价,一、清单子目划分,1、包括钢屋架、钢网架，钢托架、钢桁架，钢柱，钢梁，压型钢板楼板、墙板，钢构件，金属网。,2、项目特征：钢材品种、规格；单榀重量；安装高度；探伤要求；油漆品种、刷漆遍数等等。,3、工程内容：制作、运输、拼装、安装、探伤、刷油漆。,二、钢屋架、钢网架，钢托架、钢桁架，钢柱，钢梁,1、计算规则：按设计图示尺寸以质量计算。不扣除孔眼、切肢、切边的质量，焊条、铆钉、螺栓等不另加质量，不规则或多边形钢板，以其外接矩形面积乘以厚度乘以单位理论质量计算。,2、适用范围,“钢屋架”项目适用于一般钢屋架和轻钢屋架、冷弯薄壁型钢屋架。,“钢网架”项目适用于一般钢网架和不锈钢网架。,“实腹柱”项目适用于实腹钢柱和实腹式型钢混凝土柱。,第三节 工程量清单的编制及清单计价,“空腹柱”项目适用于空腹钢柱和空腹型钢混凝土柱。,“钢管柱”项目适用于钢管柱和钢管混凝土柱。,“钢梁”项目适用于钢梁和实腹式型钢混凝土梁、空腹式型钢混凝土梁。,“钢吊车梁”项目适用于钢吊车梁的制动梁、制动板、制动桁架。,第三节 工程量清单的编制及清单计价,3、有关项目说明,钢网架不论节点形式（球形节点、板式节点）和节点连接方式（焊接、丝接）等均使用该项目。,依附在实腹柱、空腹柱上的牛腿及悬臂梁等并入钢柱工程量内。,钢管柱上的节点板、加强环、内衬管、牛腿等并入钢管柱工程量内。,钢管混凝土柱的盖板、底板、穿心板、横隔板、加强环、明牛腿、暗牛腿应包括在报价内。,制动梁、制动板、制动桁架、车档并入钢吊车梁工程量内。,第三节 工程量清单的编制及清单计价,三、压型钢板楼板、墙板,1、压型钢板楼板计算规则：按设计图示尺寸以铺设水平投影面积计算。不扣除柱、垛及单个0.3m,2,以内的孔洞所占面积。,2、压型钢板墙板计算规则：按设计图示尺寸以铺挂面积计算。不扣除单个0.3m,2,以内的孔洞所占面积，包角、包边、窗台泛水等不另增加面积。,3、“压型钢板楼板”项目适用于现浇混凝土楼板使用压型钢板作永久性模板，并与混凝土叠合后组成共同受力的构件。压型钢板采用镀锌或防腐处理的薄钢板。,第三节 工程量清单的编制及清单计价,四、钢构件,1、包含内容：钢支撑、钢檩条、钢天窗架、钢挡风架、钢墙架、钢平台、钢走道、钢梯、钢栏杆、钢漏斗、钢支架、零星钢构件。,2、计算规则：按设计图示尺寸以质量计算。不扣除孔眼、切肢、切边的质量，焊条、铆钉、螺栓等不另加质量，不规则或多边形钢板，以其外接矩形面积乘以厚度乘以单位理论质量计算。,3、“钢栏杆”适用于工业厂房平台钢栏杆。,第三节 工程量清单的编制及清单计价,4、有关项目说明,钢墙架项目包括墙架柱、墙架梁和连接铁件。,钢扶梯的重量应包括梯梁、踏步及依附于楼梯的扶手栏杆重量。,加工铁件等小型构件，应按A.6.6中零星钢构件项目编码列项。,五、金属网计算规则：按设计图示尺寸以面积计算。,第三节 工程量清单的编制及清单计价,六、本章应注意的问题,1、钢构件的除锈刷漆包括在报价内。,2、钢构件的拼装台的搭、拆和材料摊消应列入措施项目费。,3、钢构件需探伤（包括：射线探伤、超声波探伤、磁粉探伤、金相探伤、着色探伤、荧光探伤等）应包括在报价内。,4、型钢混凝土柱、梁浇筑混凝土和压型钢板楼板上浇筑钢筋混凝土，混凝土和钢筋应按A.4中相关项目编码列项。,5、工程量清单编制时，应描述钢材品种、规格和不同钢种的比例。,第三节 工程量清单的编制及清单计价,七、工程量清单计价,1、工程量清单计价即利用消耗量定额确定某清单项目的综合单价。,2、综合单价由人工费、材料费、机械费、管理费、利润、风险费组成。,3、确定清单项目综合单价时，首先通过项目特征的描述确定该项目所包含的工程具体内容，再利用浙江省建筑工程预算定额（2003）版进行组合报价。,4、清单计价可组合的内容，参照浙江省建设工程工程量清单计价指引第一篇“建筑工程”，并结合工程实际情况进行清单项目综合单价的计算。,第三节 工程量清单的编制及清单计价,例：清单工程量：010606001001 型钢支撑0.46t，该题中的人工、材料、机械台班消耗量及单价按浙江省建筑工程预算定额（2003）版及浙江省建筑安装材料2003年基期价格计取，管理费按人工费加材料费的20%计取，利润按人工费加材料费的10%计取。风险费用暂不计取。工程量清单如下所示：,序号,项目编码,项目名称,计量单位,工程数量,1,010606001001,屋架钢支撑,88.6%角钢、11.4%钢板，制作、运输距离6km，安装高度12m；刷防锈漆二遍、刷银份漆二遍,t,0.46,第三节 工程量清单的编制及清单计价,计算该清单项目综合单价。,解：钢支撑项目综合单价计算表及分析表如下：,该钢支撑的综合单价为2385.64/0.465186.17元/t,第三节 工程量清单的编制及清单计价,分部分项工程量清单综合单价计算表,工程名称：某工程 计量单位：t,项目编码：010606001001 工程数量：0.46,项目名称：钢支撑 综合单价：5186.17元,序号,定额编号,工程内容,单位,数量,人工费,材料费,机械使用费,管理费,利润,风险费用,小计,1,636,制作,t,0.46,375.36,1482.62,125.18,100.11,50.50,0.00,2133.32,2,639,安装,t,0.46,45.54,30.31,57.04,20.52,10.26,0.00,163.67,3,697,运输5km内,t,0.46,1.38,2.20,10.25,2.33,1.16,0.00,17.32,4,698,运输每增1m,t,0.46,0.08,0.00,0.53,0.12,0.06,0.00,0.79,5,14140,防锈漆,t,0.23,8.28,12.22,0.00,1.66,0.83,0.00,22.99,6,14143,银粉漆,t,0.23,16.84,25.66,0.00,3.37,1.68,0.00,47.55,合计,447.48,1553.01,193.00,128.10,64.05,0.00,2385.64,第三节 工程量清单的编制及清单计价,分部分项工程量清单综合单价分析表,序号,项目编号,项目名称,综合单价组成,1,010606001001,屋架钢支撑,88.6%角钢、11.4%钢板，制作、运输距离6km，安装高度12m；刷防锈漆二遍、刷银份漆二遍,工程内容,人工费,材料费,机械使用费,管理费,利润,风险费用,小计,制作,816.00,3223.08,272.17,217.63,108.81,0.00,4637.66,安装,99.00,65.89,124.01,44.60,22.30,0.00,355.80,运输5km内,3.00,4.79,22.28,5.05,2.53,0.00,37.65,运输增1m,0.18,0.00,1.15,0.27,0.13,0.00,1.73,防锈漆一遍,18.00,26.57,0.00,3.60,1.80,0.00,49.97,银粉漆二遍,36.60,55.78,0.00,7.32,3.66,0.00,103.36,合计,972.78,3376.11,419.58,278.47,139.23,0.00,5186.17,第三节 工程量清单的编制及清单计价,
