电火花线切割加工训练.ppt

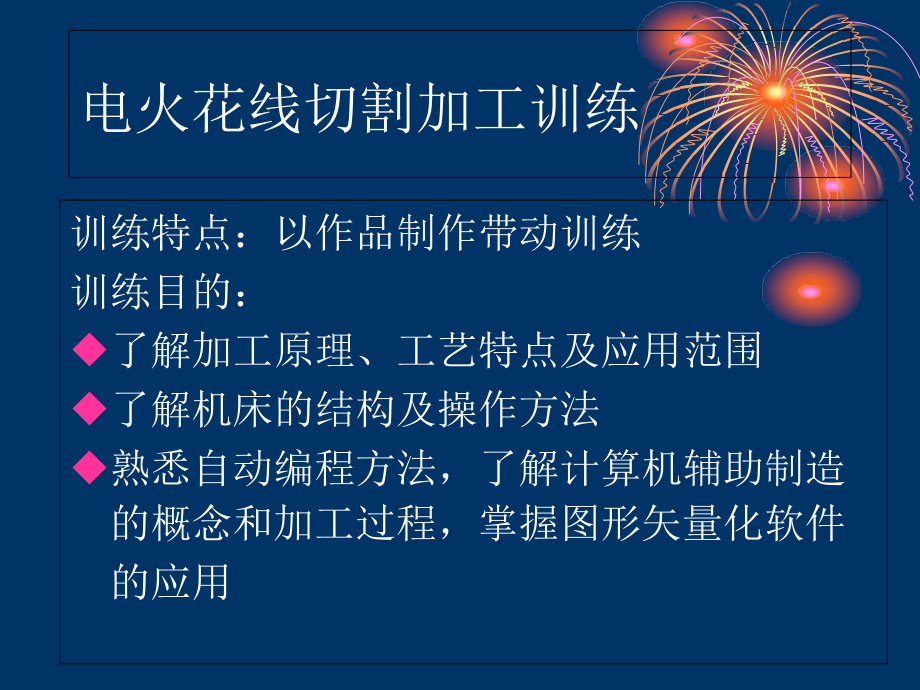

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,电火花线切割加工训练,电火花线切割加工训练,训练特点：以作品制作带动训练,训练目的：,了解加工原理、工艺特点及应用范围,了解机床的结构及操作方法,熟悉自动编程方法，了解计算机辅助制造,的概念和加工过程，掌握图形矢量化软件,的应用,电火花线切割加工训练项目,简单平面作品,4,学时,平面创意作品,4,学时,三维创新作品,16,学时,电火花线切割加工基础知识,一、电火花线切割加工概述：,概念,工作原理,电火花线切割加工基础知识,二、发展、特点及应用,发展：,1955,年前苏联,1968,年瑞士,70,年代中国,主要特点：,加工材料：导电材料，不受材料硬度影响,加工对象：复杂形状的平面图形,电极：不需特制电极,余量：余量少，能有效的节约贵重金属,电火花线切割加工基础知识,电火花线切割加工基础知识,应用领域：,应用于精密机械、汽车、拖拉机、电子、仪器仪表、轻工、航空等行业,新产品开发,加工特殊材料,加工模具零件,电火花成型的电极制作,轮廓量具的加工微细加工,三、电火花线切割机床的组成,线切割机床必须包括,机床,、,控制器,、,脉冲电源,三大部分。,电火花线切割加工基础知识,电火花线切割加工基础知识,DK7740,机床型号,电火花线切割加工基础知识,DK7740,机床总体结构图,四、电火花线切割加工操作,工件材料选择工艺基准的确定,加工路线的选择,穿丝孔的加工,电极丝的选择,和安装,工件的装夹,工件位置的找正,程序编制,工作液的选择,电参量的确定,线切割加工,检查加工状况,电火花线切割加工基础知识,加工路线,穿丝孔,电火花线切割加工基础知识,预孔,预孔,电火花线切割加工基础知识,穿丝孔的加工,必要性,凹型类封闭工件,凸型类工件,位置和直径,加工,2,5,5,电火花线切割加工基础知识,材质,线径,材质,线径,纯铜,0.1,0.25,钼,0.06,0.25,黄铜,0.1,0.30,钨,0.03,0.1,专用黄铜,0.05,0.35,电极丝的选择,直径,材料,直径、材料和被加工材料的关系,电火花线切割加工基础知识,工件的装夹,装夹注意事项：,台面不带电,基准清洁无毛刺,装夹位置正确,夹紧力均匀,电火花线切割加工基础知识,装夹的几种方式,悬臂支撑方式,双端支撑方式,桥式支撑方式,板式支撑方式,复式支撑方式,弱磁力夹具,返回,数控线切割加工基础知识,电火花线切割加工基础知识,工件位置的找正,找正方法：,拉表法,划线法,固定基面靠定法,电参量的确定,短路峰值电流,脉冲宽度,脉冲间隔,开路电压,电火花线切割加工基础知识,程序编制,手动编程,自动编程,电火花线切割加工基础知识,3B,格式手工编制程序,格式：,B x B y B j G Z,B,：,3,个,B,表示间隔符号,x,、,y,：表示坐标点,G,：计数方向，即根据编程需要选,GX,或,GY,J,：表示计数长度,Z,：表示技术指令,电火花线切割加工基础知识,N1:,BBB,15000,GY,L4 /,直线,AB,N2:,BBB,20000,GX,L1 /,直线,BC,N3:,BB,15000,B,30000,GX,SR1/,圆弧,CD,N4:,BBB,40000,GX,L3 /,直线,DE,N5:,BB,15000,B,30000,GX,SR3 /,圆弧,EF,N6:,BBB,20000,GX,L1 /FB,直线,N7:,BBB,15000,GY,L2/,直线,BA,DD,3B,格式手工编制程序举例,圆弧,斜线,G,计数方向,GX,GX,GY,GY,GY,GY,GX,GX,3B,格式,手工编程举例,Z,技术指令（直线）,直线,3B,格式手工编制程序举例,Z,技术指令（圆弧）,圆弧,3B,格式,手工编制程序举例,自动编制程序,绘图软件设计图形,转入,AUTOP,切割,生成,3B,程序,电火花线切割加工基础知识,工艺准备和工艺过程,电火花线切割加工基础知识,线切割加工基本操作,电源接通与关闭,上丝操作,、,穿丝操作,储丝筒行程调整,建立机床坐标系,程序的编制与校验,电极丝找正,加工脉冲参数的选择,电火花线切割加工基础知识,加工操作注意事项,工作台架内不允许放置任何杂物,装夹工件应保证切割路径通畅,电极丝不要从导轮槽中脱出，与导电块良好接触,摇把使用后应立即取下，避免人身事故的发生,合理配置工作液浓度,切割时，控制喷嘴流量不要过大，以防飞溅,切割时要随时观察运行情况，排除事故隐患,电火花线切割加工基础知识,储丝筒上丝步骤（可自动或手动进行）,按下储丝筒停止按钮。,丝盘套上丝电动机轴，用螺母锁紧。,储丝筒摇至极限位置或保留一段距离。,电极丝一端绕过上丝介轮、导论，并固定在储丝筒端部，剪掉多余丝头，拉紧电极丝。,转动储丝筒，将丝缠绕至,10,15mm,宽度，取下摇把，松开停止按钮，将调速旋钮调至“,1”,档。,电火花线切割加工基础知识,调整储丝筒左右行程挡块，按储丝筒开启按钮开始绕丝。,拉紧电极丝，关掉上丝电动机，剪掉多余电极丝并固定好丝头。,手动上丝时，不用启动丝筒，用摇把匀速转动丝筒即可将丝上满。,电火花线切割加工基础知识,穿丝步骤,按下储丝筒停止按钮。,将张丝支架拉至最右端并用插销定位。,取下储丝筒一端丝头并拉紧，按穿丝路经一次绕过各导轮最后固定在丝筒紧固螺钉处。,剪掉多余丝头，用摇把转动储丝筒反绕几圈。,拔下张紧滑块上的插销，手扶张丝滑块缓慢放松到滑块停止移动，穿丝结束。,电火花线切割加工基础知识,找正方法：,电极丝垂直校正,端面校正,自动找中心,注意找正时，应关掉电源，否则会损伤工件表面的测量刃口,电极丝与工件的相对位置,电火花线切割加工基础知识,线切割平面作品创新教学,青岛理工大学实训中心,线切割平面作品展示,线切割平面作品设计流程,实物,平面图形,平面作品,抽象建模,切割,线切割平面作品设计技巧与方法,在平面作品的设计制作中，要注意如下技巧与方法：,切割起点,切割进出路线,内孔、内腔等在切割时,必须钻穿丝孔，穿丝切割。,1,、线切割切割路线和切割起点、终点,2,、开窗,、孔洞问题,0.01,mm,线切割平面作品设计技巧与方法,连接处,2,3mm,两个独立的图形的衔接问题,线切割平面作品创新训练成本概念,计算材料费,不同加工方案加工时间比较,线切割平面作品创新训练步骤,提出方案，讨论比较,设计平面创意作品，图形矢量化转换,编制程序,将编制的程序用局域网将零件的加工信息 传送到机床,利用线切割机床完成作品,分析总结作品，讨论影响加工工艺、加工 成本的因素,创新训练自选题,工业产品 结合产品实践,线切割平面作品创新训练要求,1,、初步掌握线切割加工技术,2,、充分发挥抽象思维能力，提高动手能力,3,、完成平面作品制作,4,、了解到一个产品由设计到制作的全过程，树立工程概念,线切割三维作品创新,青岛理工大学实训中心,线切割三维作品展示,电火花线切割知识点回顾,1,、数控线切割加工的工作原理、工艺特点及应用范围。,2,、数控线切割机床的基本组成及各部分功用。,3,、数控线切割加工工艺及操作方法训练过程。,组装,建模、展开,线切割三维作品设计流程,实物,立体,模型,平面,图形,三维,作品,抽象建模,展开,切割组装,线切割三维作品设计技巧与方法,在设计制作中，要注意如下技巧与方法：,平面作品设计技巧,三维作品设计技巧,线切割三维作品设计技巧与方法,折缝间隙,0.2mm,连接处,2,3mm,宽,图形折缝处处理,线切割三维作品设计技巧与方法,凸缘,插槽,凸缘一般宽度为,2,3mm,构件与构件间的连接,线切割三维作品设计技巧与方法,折弯,小车后轮组件,组 装,具有相对运动的构件间的连接：,1,）转动,线切割三维作品设计技巧与方法,两滑片,铣刀,具有相对运动的构件间的连接：,2,）,平移,线切割三维作品设计技巧与方法,平面图形排样,方案二,方案一,线切割三维作品创新训练成本概念,不同排样方案材料费比较,不同加工方案加工时间比较,线切割三维作品创新训练步骤,提出方案，讨论比较,利用绘图软件设计三维创意作品，进行图 形矢量化转换,用局域网将零件的加工信息传送到机床,利用线切割机床完成作品,分析总结作品，讨论影响加工工艺、加工 成本的因素,创新训练自选题,综合设计自选作品 涉及机械工程、电气工程训练项目,工业产品 结合产品实践,线切割三维作品创新训练要求,1,、初步掌握线切割加工技术,2,、充分发挥抽象思维能力，提高动手能力，,完成三维作品制作,3,、了解到一个产品由设计到制作的全过程，,立工程概念,
