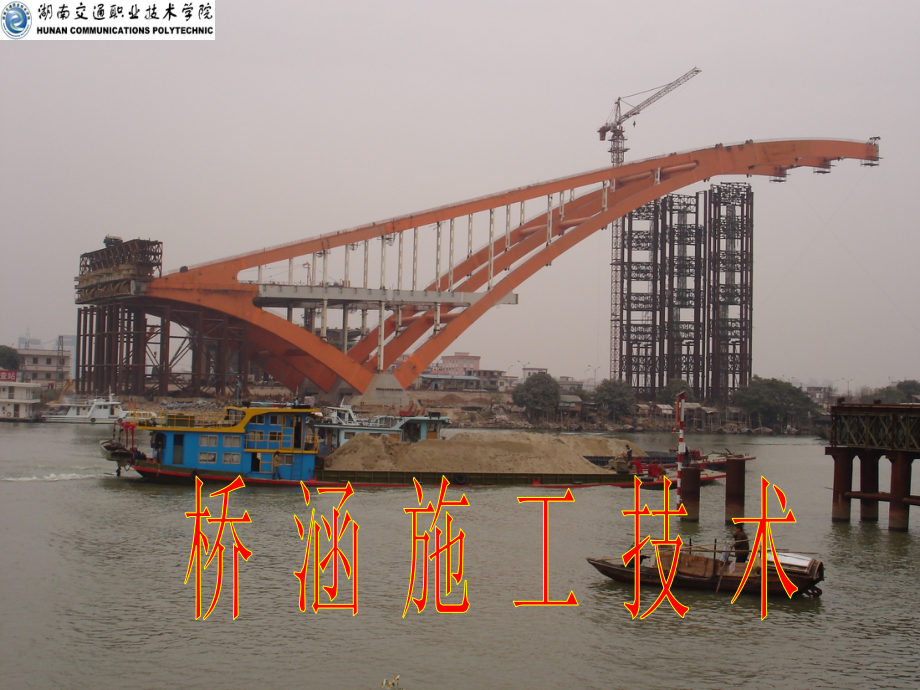

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,桥 涵 施 工 技 术,第,30,讲 转体施工,30.1,概述,30.2,施工方法概述,30.3,工程实例,在河流的两岸或适当位置，利用地形或使用简便的支架先将半桥预制完成，然后以桥梁本身为转动体，使用一些机具设备，分别将两个半桥转动到桥的轴线位置合龙成桥的施工方法。可应用在拱桥、梁桥、斜拉桥、斜腿刚架等桥型的上部结构施工。,30.1,概述,转体施工,30.1,概述,1,、,德兴太白桥,位于江西省德兴铜矿区跨越乐安江，是一座跨径为,130m,的刚架拱公路桥。该桥采用转体施工。,转体施工,30.1,概述,德兴太白桥采用转体施工，先在岸边的简易支架上组装钢管混凝土骨架和现浇,10cm,底板混凝土，通过张拉,42,根直径,25mm,拉杆钢筋，使桥体与支架脱离形成转动体系。转动体系是支承在桥台基础上的钢筋混凝土磨心球铰上,。,转体施工,30.1,概述,转体施工,30.1,概述,德兴桥平转,2.,黄柏河桥,钢管混凝土拱桥，宜昌市黄柏河桥,l=160m,，在三峡水利枢纽汽车专用公路上,转体施工,30.1,概述,都挂营桥,刚构桥转体。转体重,7199,吨，转角,73,度，钢质铰板直径,27602740mm,，中轴直径,280mm,，索引盘直径,7900mm,，用一对,ZTD200-200,自动连续转体千斤顶配两束,915.4,绞线。,中,55+90+55m,，跨川黔铁路,转体施工,30.1,概述,转体施工可采用,平面转体,、,竖向转体,或,平竖结合转体,以下将以平竖结合转体为例介绍转体施工的主要步骤。背景工程为广州丫髻沙大桥转体施工,转体施工,30.1,概述,30.2,施工方法介绍,转体施工,30.2,施工方法介绍,1.,进行两岸主墩及边墩桩基承台施工,2.,进行转盘滑道,3.,两岸分别搭设主拱肋及边拱肋劲性骨架拼装施工,第一步：,转体施工,30.2,施工方法介绍,第二步：,1.,安装边拱劲性骨架，主拱肋及横撑,2.,安装拱座索塔,3.,灌注边拱及索塔钢管砼，浇筑边拱横隔板，端,横梁及拱肋压重砼,转体施工,30.2,施工方法介绍,第三步：,1.,安装边转扣及其张拉设备,转体施工,30.2,施工方法介绍,第四步：,1.,同步张拉各扣索将主拱肋竖转至设计标高,转体施工,30.2,施工方法介绍,第五步：,1.,安装平转牵引索及张拉设备,2.,拆除边拱支架,3.,将两岸转动体结构分别平转到位,4.,进行主拱跨中瞬时合拢,转体施工,30.2,施工方法介绍,第六步：,1.,焊接主拱合拢段,2.,封固拱座上、下转盘,3.,恢复边拱支架,4.,浇筑边拱肋及端横梁砼,转体施工,30.2,施工方法介绍,第七步：,1.,放松并拆除扣索,转体施工,30.2,施工方法介绍,第八步：,1.,固结主拱脚,2.,拆除索塔,转体施工,30.2,施工方法介绍,平转,上盘（钢管桁架结构加混凝土结构）及其索引装置（局部）平转重量：,163685,吨，转角：广氨岸：,117.1117,度、沙贝岸,92.2333,度；,转体施工,30.2,施工方法介绍,中心转轴（直径,200,米）,转体施工,30.2,施工方法介绍,球面铰,球面铰有平衡重平面转体施工的构造,转体施工,30.2,施工方法介绍,下盘不锈钢板划道（高差,0.5,毫米），环道直径,33,米,转体施工,30.2,施工方法介绍,上盘支承滑板（脚），白色小点是聚四氟乙烯滑动支点（蘑菇头）,转体施工,30.2,施工方法介绍,上盘绞线束锚碇块及起动助推千斤顶（左侧）；,转体施工,30.2,施工方法介绍,索引绞线束，转向滑轮组,转体施工,30.2,施工方法介绍,4 x 200,吨引索千斤顶（一墩两组）,转体施工,30.2,施工方法介绍,转体施工,30.2,施工方法介绍,东平大桥平转,拱脚转轴,竖转,临时固结转轴,转体施工,30.2,施工方法介绍,索塔顶上的滚轴组鞍座（共两组）,转体施工,30.2,施工方法介绍,提升（转体）千斤顶,9x200,吨，两组,转体施工,30.2,施工方法介绍,转体施工,30.2,施工方法介绍,竖转,鸳江大桥钢管混凝土拱施工,工程实例：,鸳江大桥主孔,转体施工,30.3,工程实例,左半孔整体浮运,转体施工,30.3,工程实例,左半孔浮运至桥位,转体施工,30.3,工程实例,临时铰就位,转体施工,30.3,工程实例,左半孔竖向转体就位,转体施工,30.3,工程实例,右半拱临时铰就位,转体施工,30.3,工程实例,两半拱空中对接合龙,转体施工,30.3,工程实例,临时塔架与索鞍,转体施工,30.3,工程实例,牵转千斤顶,转体施工,30.3,工程实例,半拱铰轴端提升架,(,正面,),转体施工,30.3,工程实例,半拱铰轴端提升架,(,侧面,),转体施工,30.3,工程实例,
