卫星天线的安装使用.ppt

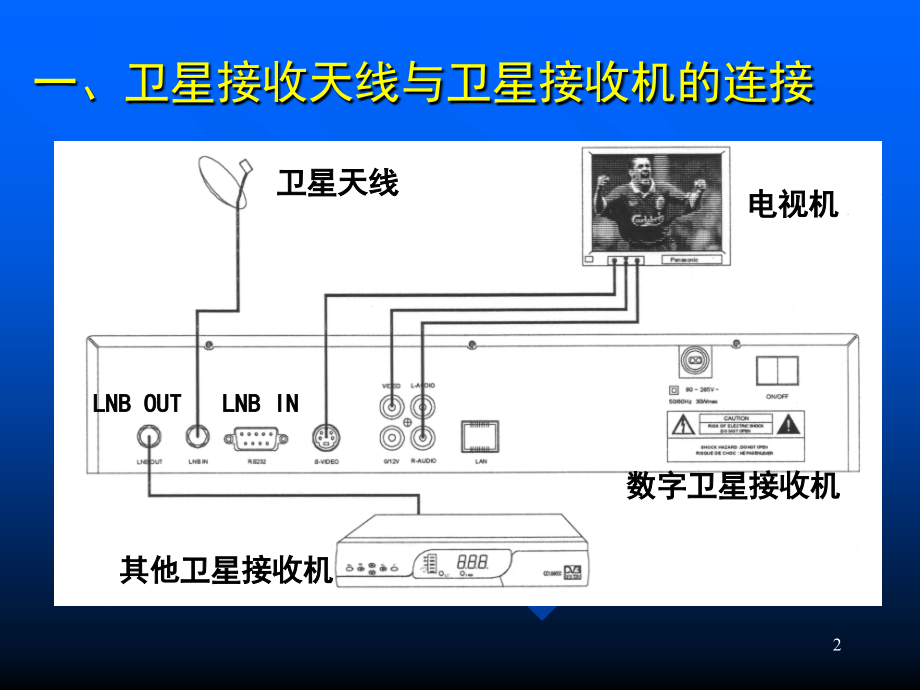

单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2005年山西省农村中小学现代远程教育工程,卫星天线的安装使用,1,卫星通信技术,一、卫星接收天线与卫星接收机的连接,卫星天线,其他卫星接收机,数字卫星接收机,LNB IN,电视机,LNB OUT,2,二、天线对星参数,以运城为例,方位角：南偏西 0.82,仰角 49.32,偏馈角 23,（,各产品不同）,偏馈天线仰角为 49.32,-,23,=26.32,极化角-0.67,（逆时针）,各具体市县的参数根据所在的经、纬度计算，或上网查询。,3,天线参数示意图,4,方位角,正馈天线,仰角,偏馈天线仰角,=,正馈天线仰角,-,偏馈角,极化角,其中：,=,地面站所在地经度,-,卫星定点经度,=,地面站所在地纬度,r=6378km,（地球半径）,R=42218km(,卫星轨道半径,),r/R=0.15,天线参数计算公式,5,（一）天线安装地点的选择,1,、天线的方向应为正南方向。一般采用指南针测出地磁南极。,2,、天线安装时对外部环境的要求：,A.,在天线指向卫星的方向上没有树木、房屋、铁塔、高压线及高山等遮挡。,B.,天线主波束方向上应有足够的视界，天线正前方应有尽可能宽的视角。,C.,一般认为，天线指向周围遮挡物的连线与天线指向卫星的连线之间的平角应大于,5,度。,三、天线的安装及注意事项,6,9,（二）天线基座施工,1,、用混凝土制作一个卫星天线基础水泥平台，天线地基的高度可根据具体情况而定，应能保证天线在接收信号的方向上没有遮挡物。,2,、准备两袋,425,号以上标号的水泥、四袋沙子、四袋碎石，以便天线用膨胀螺栓安装在基础平台上后用混凝土压实，保证基础持久牢固，泥瓦工进行基础施工。,3,、卫星天线的安装面一定要为水平，基座应坚固，用力摇晃天线基座，地基不应出现晃动或开裂并避开地线管线。,10,4,、地面安装和房顶安装。天线安装在地面时需要做混凝土基座。基座地基要夯实，避免不均匀沉降。天线安装在楼顶平台时，要考虑楼顶平台的承重能力。基座中心应置于承重墙或柱上。,5,、通常情况下，天线安装固定于专门的基础上，但,Ku,波段小天线可装于屋顶、庭院，只要在坚固的水泥地上用膨胀螺栓固定就可以。也可采用焊接钢架并用重物压紧等方法。,6,、在浇筑基座时应使基座与天线一起可靠接地，在雷雨季节到来之前必须仔细检查避雷接地系统是否良好。,11,（三）天线主体安装,1、立柱、底座安装并固定在基础上；,2、安装仰角调节杆与方位套筒后装于立柱上；,3、连接支臂与反射面，然后与方位套筒和仰角调节杆再连接；,4、将馈源支杆等装在反射面上；,5、除调整机构部分，其余紧固件锁定牢固。,12,1,、高频头与天线馈源支架要安装牢靠。,2,、高频头的极化方向是垂直极化方式。,3,、馈线不能自然悬挂，要采用线卡、扎丝或穿线管固定良好。,4,、,F,头与馈线的连接制作要规范，内外导体接触良好、牢固。,F,头与高频头连接后，采用密封胶把接口密封。,5、,严禁带电连接！,四、高频头和馈线的安装,13,14,五、调试天线,1、,设置参数,连接好卫星接收机、电视机,输入所接收频道参数下行频率,:12620,符 号 率,:32553,极化方式,:,垂直,屏幕停留在信号指示,15,2、粗调（手眼结合）,手：调节天线的仰角和方位角。,眼：看屏幕上的信号指示。,当菜单下有信号指示红色条出现，表明已经找到了卫星。,注意：每动天线一下，等待2-3秒的反应时间，察看是否出现信号指示。,可采用先方位、后仰角的方法。,将调整螺丝、丝杆螺丝略微拧紧。,16,3、细调,细调天线,使信号值达到最大,边细调边锁定,锁定时需给予一定的预留量,细调高频头,轻微转动高频头，使信号值最大,前后轻微移动高频头，使信号值最大,锁定高频头,17,18,六、卫星天线的维护保养,防锈：在螺钉连接处、丝杆处涂上黄油。,防水：高频头的防水处理。,防断：同轴电缆固定，不能有死弯。,定期检查！,19,七、常见故障及解决办法,20,1、,无图象无伴音故障的一般原因,1）系统供电电源、高频头供电电源不正常；,2）馈线电缆接触不良；,3）高频头损坏；,4）天线未对准卫星；,5）信号发射中断。,21,2、信号质量下降的原因,1）高频头性能下降；2）天线偏焦、抛物面变形偏差以至焦距不对；3）同轴电缆连接不好，,F,头短路；4）天线未对准卫星；,5）日凌或日蚀的影响。,遇到故障，通常凭经验分析采用代换法，主要代换高频头、功分器、,F,头和接收机，必要时借助频谱仪等专门仪表来判断。,22,八、关键知识点,天线的调试方法。,常见故障及解决办法。,23,
