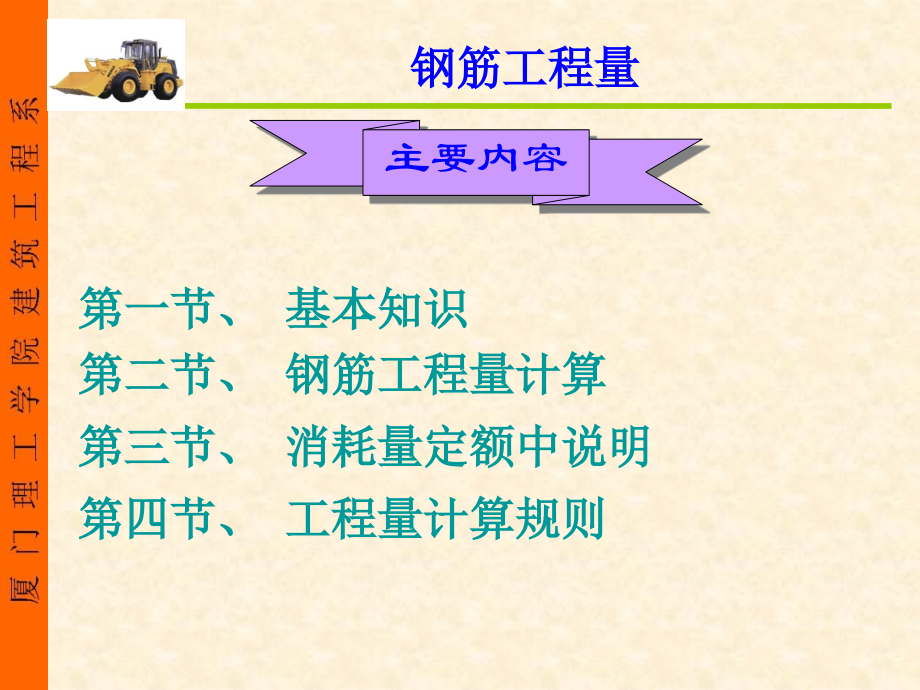

,单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,主要内容,第一节、,基本知识,第二节、,钢筋工程量计算,钢筋工程量,第三节、,消耗量定额中说明,第四节、,工程量计算规则,第一节、钢筋算量的基本知识,返回本章,二、钢筋的混凝土保护层,三、,钢筋的分类,（受力筋、构造筋，弯起筋增加长度等）,四、,端部弯钩增加值,五、,钢筋的锚固长度,一、钢筋的表示方法,六、,钢筋的连接,七、,钢筋平法图集的使用范围,一、钢筋的表示方法,返回本节,混凝土结构中，常使用的钢筋有：,1,、,HPB300,级钢筋,（,Hot Rolled,Plain,Steel Bar,），热轧,光面,钢筋，屈服强度为,300MPa,(,符号为,，,级）,2,、,HRB335,级钢筋,（,Hot Rolled,Ribbed,Steel Bar,），热轧,带肋,钢筋，屈服强度为,335MPa,，,也叫,20MnSi,(,符号为 ，,级）,3,、,HRB400,级钢筋,（,Hot Rolled,Ribbed,Steel Bar,），热轧,带肋,钢筋，屈服强度为,400MPa,，,(,符号为 ，,级）,4,、,RRB400,级钢筋,（,Remained heat treatment Ribbed Steel Bar,），余热处理钢筋,(,符号为,，,级）,5,、,HRB500,级钢筋,(,符号为,）,二、钢筋的混凝土保护层,返回本节,钢筋的混凝土保护层,概念,：混凝土保护层，是指,最外层,钢筋的外边缘至构件外表面之间的距离。与,结构年限，砼,标号、环境类别有关。,常用一类环境钢筋保护层：,基础,40mm,，柱,梁：,20mm,；,板、墙,：,15mm,砼设计规范规定：,构件中,受力钢筋,的保护层,厚度不应小于钢筋的直径,。,设计使用年限为,50,年的混凝土结构，最外层钢筋的保护层厚度应符合,下,表,8.2.1,的规定；设计使用年限为,100,年,的混凝土结构，不应小于,下,表,8.2.1,数值的,1.4,倍,。（条文说明中说明构造网片不考虑）,砼规范 表,8.2.1,混凝土保护层的最小厚度,c(mm),注：,1,、砼强度等级,不大于,C25,时，表中保护层厚度数值应,增加,5mm,2,、钢筋砼基础应设置砼垫层，其纵向受力钢筋的混凝土保护层厚度应从垫层顶面算起，且不小于,40mm,。,环境类别,：,一类环境,：,室内正常环境,；,详砼规范,3.5,其他规定详砼规范（,GB50010-2010,）,8.2.2,中第,4,条；及,8.2.3,以最外层钢筋（包括箍筋、纵筋等，不包括构造网片）计算保护层厚度,。,返回本节,耐久性环境等级,板 墙 壳,梁 柱,一,15,20,二,a,20,25,二,b,25,35,三,a,30,40,三,b,40,50,三、钢筋的分类,返回本节,钢筋钢筋在砼中的作用来分类,受力筋,受拉钢筋,弯起筋,受压钢筋,构造筋,分布筋,架立筋 箍筋,弯 起 筋,a,s,H,L,弯起角度,a=,30,、,45,、,60,弯起角度,S,L,S,L,30,2h,0,1.73h,0,0.27h,0,45,1.41h,0,1h,0,0.41h,0,60,1.15h,0,0.58h,0,0.57h,0,注：,h,0,为弯起高度，,h,0,=,构件断面高,2,保护层厚度,弯起钢筋长度增加值（,s-L),分布钢筋,：是将构件所受外力分布于较广的范围，以改善受力情况，这种钢筋用在板中与受力钢筋相垂直，保证受力钢筋的位置正确。也兼做抵抗收缩、温度应力。,受力筋,分布筋,分布筋一般表示为：,；如：,10,200,架立钢筋,：用来保证箍筋的间距和固定受力钢筋,箍筋,：一方面可以受力，另一方面也起架立构造作用,返回本节,四、端部弯钩增加值,返回本节,受力钢筋的弯钩和弯折应符合下列要求：,(1)HPB300,钢筋末端应作,180,弯钩，其弯弧内直径不应小于钢筋直径的,2.5,倍，弯钩的弯后平直部分长度不应小于钢筋直径的,3,倍,.(2),当设计要求钢筋末端需作,135,弯钩时，,HRB335,、,HRB400,钢筋的弯弧内直径不应小于钢筋直径的,4,倍,，弯钩的弯后平直部分长度应符合设计要求。,(3),钢筋作不大于,90,的弯折时，弯折处的弯弧内直径不应小于钢筋直径的,5,倍,。,弯钩形式最常用的是半圆弯钩，即,180,弯钩,中间弯折处的量度差值,=,弯折处的外包尺寸弯折处的轴线长,3d,2.5d/2+d=2.25d,轴线长度,=,（,2.5d+d,）,/2,+3d=8.49d,外包尺寸,=2.25d,端部,180,弯钩增加值,=8.49d,2.25d=6.25d,2.5d,轴线,钢筋结构形式,(,均包括平直段,3d),平钩（,180,）,6.25d,（圆钢端部弯钩）,直钩（,90,）,3.5d,斜钩（,135,）,4.9d,（箍筋端部弯钩）,返回本节,五、钢筋的锚固,返回本节,钢筋的锚固,概念：,钢筋的锚固长度，是指在结构设计计算中自钢筋不需要点至截断位置的长度，用,La,表示。钢筋的锚固长度按规范执行，与,钢筋级别及混凝土的标号有关,。,-,钢筋的外形系数,；,锚固长度修正,系数,（光面钢筋,=0.16,，带肋钢筋,=0.14,）,钢筋直径大于,25mm,时，锚固长度应乘以修正系数,1.1,设计规范规定：,当计算中充分利用纵向受拉钢筋强度时，其锚固长度不应小于下表规定的数值。,受拉钢筋基本锚固长度,Lab,、,LabE(,参考,11G101-1,及,Exce),抗震构件受拉钢筋锚固长度应满足：,l,a,E,（,1,）一、二级抗震等级：,l,a,E,1.15,l,a,；,（,2,）三级抗震等级：,l,a,E,1.05,l,a,；,（,3,）四级抗震等级：,l,a,E,1.0,l,a,基础（或者基础梁）是柱子的支座,柱子是梁的支座,特点：支座内箍筋连续通过,。,要搞清楚谁是谁的支座？,柱是梁的支座,基础是柱的支座,梁是板的支座,结构各构件的连接关系（支座）,返回本节,六、钢筋的连接,返回本节,钢筋的连接,分为两类：,绑扎搭接,；,机械连接或焊接,。,轴心受拉,及小偏心受拉杆件,(,如桁架和拱的拉杆,),的纵向受力钢筋,不得采用绑扎搭接,接头。,当,受拉钢筋的直径,d28mm,及受压钢筋的直径,d32mm,时，,不宜采用绑扎搭接,接头。,同一构件中相邻纵向受力钢筋的搭接接头宜相互错开。,钢筋的绑扎,1,、钢筋的绑扎搭接：,搭接长度：,按设计或规范执行,一般纵向,受拉钢筋,绑扎搭接接头的,搭接长度为锚固长度的,1.2,倍,（不同直径的钢筋搭接时，,按较小的直径计算,）,在任何情况下，纵向受拉钢筋绑扎搭接接头的搭接长度均,不应小于,300mm,。,纵向受压钢筋，采用搭接连接时，其受压搭接长度不应小于纵向,受拉钢筋搭接长度的,0.7,倍,，且在任何情况下不应小于,200mm.,接头数量：,直径,25mm,以内，按,8m,长一个接头，直径,25mm,以外，按,6m,长一个接头；,现浇混凝土墙、柱按楼层计算搭接个数。,2,、钢筋的机械连接或焊接,（,1,）挤压套筒连接,（,2,）螺纹连接,（,锥螺纹钢筋、直螺纹钢筋,）,（,3,）焊接,（,1,）套筒冷挤压钢筋接头,：,普通套筒冷挤压钢筋接头是一种机械接头。,其工艺是通过挤压套在两钢筋对接处的钢套筒，使之变形并与钢筋的横肋啮合，从而将两根钢筋连接起来。,套管式挤压连接,（,2,）螺纹连接,1,）普通锥螺纹钢筋接头,将待连接的两根钢筋端头制成锥形螺纹，通过一个两端带有锥形内螺纹的连接套按规定的力矩值把两根钢筋连接成一体。,2,）直螺纹钢筋连接技术,具有接头强度高、与母材等强、连接速度快、性能稳定等优点。,滚轧直螺纹钢筋接头,用滚丝机对钢筋端部进行剥肋和滚丝，然后用带内螺纹的连接套筒连接钢筋。,镦粗直螺纹钢筋接头,用墩头机将钢筋,端部,先行墩粗用套丝机切削直螺纹 用带内螺纹的连接套筒对接钢筋,镦粗头外形尺寸,（,3,）焊接,1,）普通焊接（电焊条）：单面焊接、双面焊接,2,）,电渣压力焊,：,应用于工程中的,竖向钢筋,连接,焊接工艺为,:,引弧,-,电弧加热,-,接头熔化,-,挤压,-,形成焊包,-,除渣。,电渣焊接设备,电渣焊接,操作示意图,返回本节,连接,接,头,七、钢筋平法图集适用范围,现浇混凝土柱,现浇混凝土剪力墙,现浇混凝土梁、板,11G101-1,11G101-2,04G101-3,08G101-5,现浇混凝土板式楼梯,筏形基础,现浇混凝土楼板与屋面板,箱形基础与地下室结构,条形、独立基础、桩承台,G101,系列图集,返回本节,第二节、钢筋工程量计算,返回本章,二、板钢筋,三、,梁钢筋,四、,柱钢筋,五、,墙钢筋,一、基础钢筋,六、,其他,现浇、预制构件、预应力钢筋分不同规格、型号，分别计算,普通钢筋：,钢筋长度,=,构件长保护层,+,弯钩,+,弯起,+,搭接,+,锚固 或钢筋长度,=,构件净长,+,锚固,+,弯钩,+,弯起,+,搭接,一、基础钢筋,1,、现场灌注桩中的螺旋箍筋,2,、条形基础,3,、柱下独立基础,4,、桩承台,5,、桩顶纵筋在承台内的锚固,返回本节,返回本节,1,、现场灌注桩中的螺旋箍筋,式中：,H-,圆形构件的高度,h,螺距,D,圆形构件的直径,50,二个保护层厚（,252,）,2,、条形基础,条形基础的钢筋布置原则,横向筋通常为受力钢筋，纵向筋通常为分布筋。,条形基础的宽度,b2.5m,时,横向受力筋长可减至,0.9,（,b-50,），可以交错布置。,钢筋混凝土条形基础底板横向受力钢筋,在,T,形及十字形,交接处（图,a,、图,b,），横向受力钢筋仅沿一个主要受力方向通长布置，另一个方向的横向受力钢筋可布置到主要受力方向,底板宽度,1,4,处,;,在拐角,L,形,交接处底板受力钢筋应沿两个方向布置（图,c,）。,3,、独立基础,独立基础的钢筋布置原则,双向均为受力钢筋，短边方向的受力筋置于长边受力筋的上面。,独立基础的宽度,b2.5m,时,横向受力筋长可减至,0.9,（,b-50,），交错布置（,基础支撑在桩上除外,）。,4,、承台配筋构造,承台底部筋从边桩内侧伸至承台端部长度的构造：,方桩,25d,；圆桩,25d+0.1D,；且均加,10d,直勾；,35d,时，不设弯勾。,（详,11G101-3 85,页）,5,、桩顶纵筋在承台内的锚固,桩顶纵筋在承台内的锚固构造（上中、右图）,取大值,L,aE,（抗震）；,L,a,（非抗震）,35d,当承台厚度小于桩纵筋直锚长度时，桩顶纵筋可伸至承台顶部后弯直勾，使总锚固长度为,L,aE,（,L,a,）,返回本节,二、现浇板钢筋,1,、板底受力筋,2,、板顶受力筋（支座负筋）,3,、分布筋,4,、温度筋,5,、悬挑板筋,6,、马登筋,返回本节,板的平法标注,-04G101-4,返回本节,板平法标注,板底筋长度,板底筋长度净跨,+,伸进长度,2+6.25d2,伸进长度按上图计算,板底筋根数,底板钢筋根数布筋范围,板筋间距,1,布筋范围,净跨,板筋间距,边支座板负筋长度,负筋长度锚入长度板内净尺寸弯折长度,伸至外侧梁角筋处,+15d,（板厚,-,保护层）,边支座板负筋根数,负筋钢筋根数布筋范围,板筋间距,1,布筋范围,净跨,板筋间距,中间支座负筋,中间支座负筋,负筋长度水平长度,+,弯折长度,2,板分布筋长,分布筋长度净跨长度,板内,负筋长度,2 +,搭接长度（,15d,）,2+,弯钩,2,板分布筋根数,负筋分布筋根数负筋板内净长,分布筋间距,+1,（向上取整）,温度筋（抗裂筋）长度,温度筋（抗裂筋）长度轴线长度负筋标注长度,2,搭接长度（,l,l,）,2+,弯勾,2,注：抗裂筋及分布筋的搭接长度均为,150,；详,11G101-1 P94,温度筋（抗裂筋）根数（轴线长负筋标注长*,2,）,温度筋间距,1,温度筋（抗裂筋）,根数,延伸,悬挑板筋（,XB,）钢筋构造,顶部受力筋,受力筋的分布筋,有底部构造筋,无底部构造筋,纯,悬挑板（,XB,）钢筋构造,纯悬挑板与延伸悬挑板的区别：,纯悬挑板受力筋直锚或弯锚入支座内,直锚,弯锚,底板双层配置钢筋时，架立筋,(,又称马凳筋,),。,马凳筋,返回本节,三、梁钢筋,返回本节,一、框架梁,二、次梁（非框架梁）,三、悬挑梁,四、基础梁,五、其他梁概述,（井字梁、连梁、框支梁）,框架梁钢筋,1,、梁顶支座负筋,（通长筋、非通长筋、架立筋、中间节点构造）,2,、梁底部筋,（边跨、中间跨、中间节点构造）,3,、梁顶部、底部筋的直锚条件,4,、构造腰筋、抗扭腰筋、拉接筋,5,、附加筋（附加箍筋、附加吊筋）,6,、屋面框架梁钢筋,（构造一：柱筋锚入梁、构造二：梁筋锚入柱、中间节点构造）,7,、箍筋,返回梁钢筋,上部通筋长度,=,总净跨长,+,左锚固,+,右锚固,+,搭接长度,搭接个数,左右端支座锚固长度判断,弯锚,支座宽保护层柱外侧纵筋直径,+15d,梁上部,通长筋,（弯锚）,返回框架梁钢筋,上部边支座负筋（第一排）,=1/3,净跨长,+,左支座锚固上部边支座负筋（第二排）,=1/4,净跨长,+,左支座锚固,左右端支座锚固长度,弯锚,支座宽保护层柱外侧纵筋直径,+15d,梁上部,非通长筋,端支座,（弯锚）,中间支座负筋（第一排）,=1/3Ln2+,支座宽 中间支座负筋（第二排）,=1/4Ln2+,支座宽,梁上部,非通长筋,中间支座,注：,L,n,Max(L,n1,L,n2,),即取中间支座左右相邻净跨长的大值 当,L,n,小跨,1/2L,n,大跨,时，负筋宜贯通,框架梁顶部筋的中间节点构造,当框架梁顶部中间支座,两边梁顶面不同高时,：,1,、,c/hc,1/6,时，按图,4,处理顶部筋的锚固（,顶筋断开,）,2,、,c/,（,hc-50,）,1/6,时，梁,顶筋连续,布置。如图,5,当支座,两边梁不等宽,时，将无法直锚的钢筋弯锚入柱内；当支座两边纵筋根数不同时，将多余的钢筋弯锚入柱内。图,7,总之，必须断开的纵筋，能,直锚的,=,max,（,l,aE,，,0.5hc+5d,）,必须弯锚的：,=,hc,保护层,+15d,1,、梁上部有架立筋：,架立筋长度,净跨,-,两边负筋净长,150,22,、,梁上部,通长筋,的搭接：,通长筋的搭接长度,净跨,-,两边负筋净长,l,l,E,2,返回框架梁钢筋,梁下部筋长度,=,本身净跨,+,左锚固,+,右锚固,梁下部筋,左右锚固长度：,锚入端支座（弯锚）,：支座宽保护层,-,柱外侧纵筋直径,+15d,锚入中间支座,：,l,aE,且伸过柱中心线不宜小于,5d,max,（,l,aE,，,0.5hc+5d,）,返回框架梁钢筋,框架梁底部筋的中间节点构造,当框架梁底部中间支座,两边梁底面不同高时,：,1,、,c/hc,1/6,时，按图,5,处理底部筋的锚固（,底筋断开,）,2,、,c/,（,hc-50,）,1/6,时，梁,底筋连续,布置。如图,6,返回框架梁钢筋,当支座,两边梁不等宽,时，将无法直锚的钢筋弯锚入柱内；当支座两边纵筋根数不同时，将多余的钢筋弯锚入柱内。图,7,总之，必须断开的纵筋，能,直锚的,=,max,（,l,aE,，,0.5hc+5d,）,必须弯锚的,=,hc,保护层,+15d,梁顶、底筋在端支座的,直锚条件,当端支座宽度满足,l,aE,时：梁上部及下部筋均,可直锚,锚固长度,=,max,（,l,aE,，,0.5hc+5d,）,返回框架梁钢筋,构造腰筋（,G,）净跨,+15d2,抗扭腰筋（,N),净跨,+,锚固长度,2+,弯勾,2,腰筋的,拉接筋间距,一般按箍筋间距的,2,倍计算,返回框架梁钢筋,附加箍筋,构造：根数、间距按设计。,附加吊筋,构造,h800mm,时，弯角,45h,800mm,时，弯角,60,锚固长度,20d,该区域正常箍筋或加密区箍筋照设计,返回框架梁钢筋,边支座负筋,弯锚且伸至梁底,(,弯折部分,=15d),锚固长度,=,（支座宽保护层）,+,（梁高保护层）,抗震屋面框架梁构造：,边支座,返回框架梁钢筋,当屋面框架梁中间支座两边,梁底面不在同一水平面时,，底部筋应断开。底部纵筋锚固长度同楼层框架梁。,图,3,所示的情况，其顶部及底部纵筋的锚固长度亦同楼层框架梁。,屋面框架梁中间节点构造,当屋面框架梁中间支座两边梁顶面不在同一水平面时，顶部纵筋应断开，锚固如图,2,所示：,直锚筋,=,max,（,1.6,l,aE,，,0.5hc+5d,）,弯锚筋,锚固长度,=,（支座宽保护层）,+15d,+,c,返回框架梁钢筋,箍筋计算,箍筋弯钩计算,单个弯钩长度,1.9d+max,（,75,，,10d,）,大箍筋长度,（,h-,保护层,2,）,+,（,b-,保护层,2,）,2+1.9d 2+max(10d,75mm)2,大箍筋长度,小箍筋长度,（间距,j 2+D,）,+,（,h-,保护层,2,）,2 +1.9d 2+max(10d,75mm)2+4d,间距,j,（,b-,保护层,2-D,）,/6,小箍筋长度,4,号箍筋长度（,h-,保护层,2,）,+1.9d 2+max,（,10d,，,75mm,）,2,注：算式中为仅勾住主筋,单箍筋长度计算,同时勾住主筋和箍筋,一级抗震,箍筋根数计算（,一级抗震,）,加密区根数,max,（,2,梁高,500)-50/,加密间距,1,非,（净跨长,左加密区右加密区）,/,非加密间距,1,总根数加密区根数,2,非加密区根数,弧形梁,沿梁中心线展开，,箍筋间距沿凸面线量度,一级抗震,箍筋根数计算（,二四级抗震,）,加密区根数,max,（,1.5,梁高,500)-50/,加密间距,1,非,（净跨长,左加密区右加密区）,/,非加密间距,1,总根数加密区根数,2,非加密区根数,弧形梁,沿梁中心线展开，,箍筋间距沿凸面线量度,箍筋起始位置,梁与方柱斜交，或与圆柱相交时箍筋起始位置,:,均为距相交点,50mm,开始布置箍筋,梁侧腰筋构造与拉结筋,钢筋外包尺寸,外皮至外皮尺寸，由构件尺寸减保护层厚得到。,钢筋下料长度,=,直线长,=,轴线长度,=,外包尺寸中间弯折处量度差值端部弯钩增长值。,中间弯折处的量度差值,=,弯折处的外包尺寸弯折处的轴线长,二、,次梁,（非框架梁）钢筋,返回梁钢筋,次梁,:,一般是指两端搭在其他梁上的梁，平面表示法中编号为,L,。,次梁,没有抗震要求，,其受拉纵筋的锚固长度按,l,a,计算（不同于抗震框架梁的,l,aE,）。,次梁,梁底筋,在支座的锚固长度一般情况下为,12d,（光圆钢筋为,15d,）。,次梁的纵筋锚固,不区分楼层和屋面,。,次梁的箍筋,没有加密区,和非加密区的构造要求。,上部通筋长度,=,总净跨长,+,左锚固,+,右锚固,+,搭接长度,搭接个数,次梁,上部通长筋,左右端支座锚固长度,弯锚,支座宽保护层,+15d,上部端支座非通筋长度,=,1/5,净跨长,+,左支座锚固,（端支座为,剪力墙,、深梁，或,弧形梁,时取,1/3,净跨长,）,次梁上部,非通长筋,端支座,端支座锚固：不满足直锚（支座宽,-,保护层,l,a,）时，应弯锚。弯锚锚固长度,支座宽保护层,15d,上部中间支座负筋（第一排）,=1/3,净跨长,+,支座宽上部中间支座负筋（第二排）,=1/4,净跨长,+,支座宽,次梁上部,非通长筋中间支座,注：净跨长度,L,n,Max(L,n1,L,n2,),即取中间支座左右相邻净跨长的大值 当,L,n,小跨,1/2L,n,大跨,时，负筋宜贯通,梁下部筋长度,本身净跨,+,左锚固,+,右锚固,次梁（非框架梁）,下部筋,左右锚固长度：满足,直锚,条件时，底筋均为,12d,（光圆筋,15d,，下同）。底筋,弯锚,、,直锚,的锚固长度均,12d,，详下图 图中括号内的数值适用于,弧形次梁,次梁纵筋的,中间节点构造,当次梁,顶部,中间支座两边梁顶面有高差,c,时：,1,、,c/b,1/6,时，图,1,（,直锚,：,1.6,l,a,；弯锚：,b,保护层,+15d,c,）,2,、,c/,（,b-50,）,1/6,时，梁,顶筋连续,布置。如图,2,（底筋亦同）,3,、图,1,中,C=0,时，对于必须弯锚的中间支座顶筋：弯锚长度,b,保护层,+15d,（相当于取,C=0,）,4,、底筋无论直锚、弯锚，钢筋算量时，锚固长度,12d,返回梁钢筋,三、纯悬挑梁,第一排顶筋,悬挑梁,根部锚入支座的长度,，能直锚时,:,直锚长度,max,（,l,a,，,0.5,支座宽,5d,）弯锚长度 支座宽保护层,+15d,上部第一排筋,挑梁净长,+,左锚固,+,端部的弯折长度,返回梁钢筋,端部弯折长度,要求,12d,取,端部梁高保护层,2,纯悬挑梁,第一排弯下筋,弯下筋平直段长度,Max(10d,，次梁宽保护层,+50,）,至少两根角筋，且不少于第一排纵筋的二分之一，其余筋弯下,纯悬挑梁,第二排顶筋和底筋,底部筋长度,=,挑梁净长保护层,+12d,上部第二排筋左锚固,+,挑梁净长的四分之三,支座锚固长度同第一排顶筋,各类梁的悬挑端,A,、,B,、,C,A,：顶筋直锚入梁内,B,：,c/(hc,50)1/6,时梁顶筋连续,C,：梁筋伸入挑梁,返回梁钢筋,四、基础梁,一、基础梁的分类：,基础梁、承台梁、基础连梁、地下框架梁,。,1,、,基础梁,：,指柱下条形基础或交梁基础中的,肋梁,，,06G01-6,的平法图解中编号为,JL,。,2,、,承台梁,：,混凝土墙下设置排桩时，常在墙下设置承台梁，,06G01-6,的平法图解中编号为,CTL,。,3,、,基础连梁,：,指连接独立基础、条形基础或桩基承台的梁，,常见,，,06G01-6,的平法图解中编号为,JLL,。,4,、,地下框架梁,：,指设置在基础顶面以上且低于室内地面并以框架柱为支座的梁，常用于独立基础上，,06G01-6,的平法图解中编号为,DKL,。,返回梁钢筋,1,、（条形基础中的）,基础梁（,JL,）,（条形基础中的）,基础梁（,JL,）,3,、基础,连梁（,JLL,）,基础连梁,：,指连接独立基础、条形基础或桩基承台的梁，基础连梁常被设计成顶面与基础平齐，结构设计中也称为,拉梁,。,钢筋算量中，建议遵循以下几条规则：,1,、锚入承台的钢筋不考虑抗震，锚固长度按,l,a,计算。,2,、梁顶筋的边支座锚固，,以柱为支座,，参照框架梁。,3,、梁顶筋的中支座锚固，,与承台为支座,，参照,KL,。,4,、梁底筋的边支座锚固，,以柱为支座,，参照,KL,。,5,、梁底筋的中支座锚固，,以承台为支座,，参照,KL,。,6,、以基础连梁为支座的次梁，参照,非框架梁,L,算量。,高于基础顶面,与基础顶面平齐,低于基础顶面,基础连梁（,JLL,）,4,、,地下框架梁（,DKL,）,返回梁钢筋,地下框架梁,：指设置在基础顶面以上且低于室内地面并以框架柱为支座的梁，结构设计中也称为,拉梁,。,地下框架梁除梁编号与框架梁不同以外，其,钢筋算梁可参照框架梁,。,3,、（砼墙下的）,承台梁（,CTL,）,返回梁钢筋,第三节,05,消耗量中定额说明与计算规则,一、有关钢筋定额说明,说明四（,1,）、,钢筋工程按现浇构件钢筋、预制构件钢筋、预应力钢筋及钢筋笼分别列项。,说明四（,2,）、,定额未包括钢筋接头费用，可另行计算,。,说明四（,3,）、,预应力构件中的非预应力钢筋按预制构件钢筋的有关规定计算。,说明四（,4,）、,预应力钢筋定额未包括人工时效处理，如设计要求做人工时效处理的，另行计算。,说明四（,5,）、,设计的无粘结预应力钢绞线的锚具用量与定额取定不同时，按设计调整；设计的有粘结预应力钢绞线的锚具、水泥及波纹管用量与定额不同时，按设计调整。,返回本章,说明四（,5,）、,设计的无粘结预应力钢绞线的锚具用量与定额取定不同时，按设计调整；设计的有粘结预应力钢绞线的锚具、水泥及波纹管用量与定额不同时，按设计调整。,说明四（,6,）、,后张法钢筋锚固是按钢筋帮条焊、,V,形插垫编制的，如采用其他方法锚固的，另行计算。,说明六（,5,）,、,屋面板为,斜屋面,的：,水平夹角,60,的按墙的有关规定计算，,钢筋安装增加,2.5,工日,/t,；,水平夹角,60,的按板的有关规定计算，,钢筋安装增加,2.5,工日,/t,，混凝土浇灌增加,0.2,工日,/m3,。,二、钢筋工程工程量计算规则,现浇混凝土钢筋、预制构件钢筋、钢筋网片、钢筋笼按设计图示钢筋,(,网,),长度乘以单位理论质量,计算。,现浇构件中固定位置的,支撑钢筋,、双层钢筋用的“,铁马,”、伸出构件的锚固钢筋、预制构件的吊钩等应并入钢筋工程量内。,钢筋接头：,如采用,绑扎接头,的，按设计（或规范）规定计算钢筋绑扎搭接长度的重量，并入相应钢筋重量内；,如采用,主筋焊接,或,其他机械方法连接,的，另行计算钢筋接头费用并按设计（或规范）规定计算钢筋焊接搭接长度的重量，并入相应钢筋工程量内。,后张法预应力钢筋、预应力钢丝、预应力钢绞线按设计图示钢筋,(,丝束、绞线,),长度乘以单位理论质量计算。,(1),低合金钢筋两端均采用螺杆锚具时,钢筋长度按孔道长度减,0.35m,计算，螺杆另行计算。,(2),低合金钢筋一端采用镦头插片、另一端采用螺杆锚具时,钢筋长度按孔道长度计算，螺杆另行计算。,(3),低合金钢筋一端采用镦头插片、另一端采用帮条锚具时,钢筋增加,0.15m,计算；两端均采用帮条锚具时,钢筋长度按孔道长度增加,0.3m,计算。,(4),低合金钢筋采用后张混凝土自锚时,钢筋长度按孔道长度增加,0.35m,计算。,(5),低合金钢筋,(,钢绞线,),采用,JM,、,XM,、,QM,型锚具,孔道长度在,20m,以内时，钢筋长度按增加,1m,计算；孔道长度在,20m,以外时，钢筋,(,钢绞线,),长度按孔道长度增加,1.8m,计算。,(6),碳素钢丝采用锥形锚具,孔道长度在,20m,以内时，钢丝束长度按孔道长度增加,1m,计算；孔道长在,20m,以上时，钢丝束长度按孔道长度增加,1.8m,计算。,(7),碳素钢丝束采用镦头锚具时,钢丝束长度按孔道长度增加,0.35m,计算。,预埋铁件：按设计图示尺寸以质量计算。,完、返回本章,
