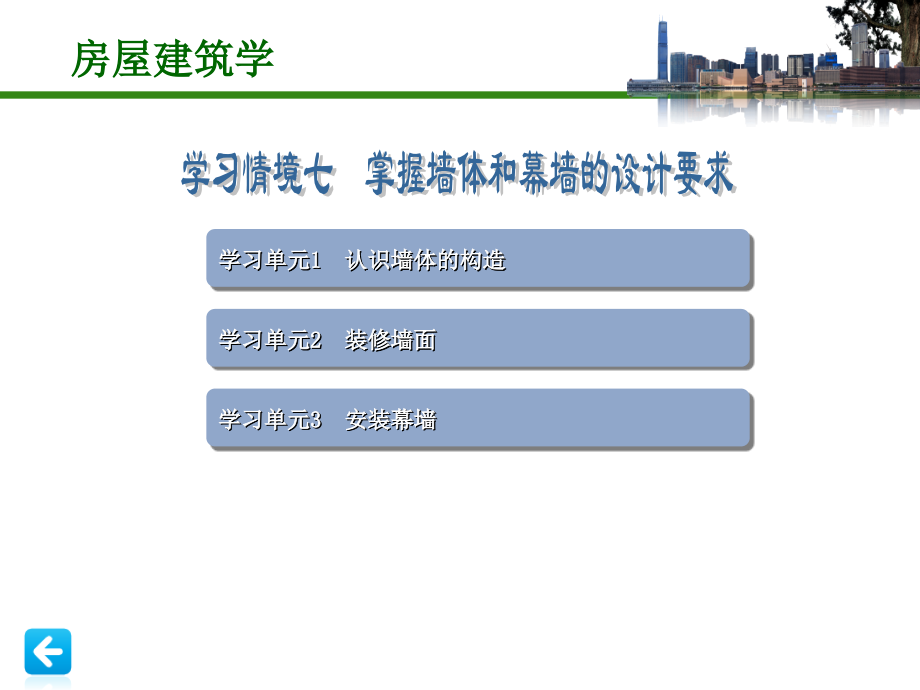

掌握墙体和幕墙的设计要求.pptx

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,9/24/2015,#,房屋建筑学,学习情境七 掌握墙体和幕墙的设计要求,学习单元3,安装幕墙,学习单元1,认识墙体的构造,学习单元2,装修墙面,认识墙体的构造,学习单元1,(,一,),墙体的类型,1.,按构成墙体的材料和制品分类,按构成墙体的材料和制品分类，较常见墙体的有砖墙、石墙、砌块墙、板材墙、混凝土墙、玻璃幕墙等。,学习情境七 掌握墙体和幕墙的设计要求,一、墙体的类型及设计要求,2.,按墙体所在位置分类,按墙体在平面上所处位置不同，可分为外墙和内墙，纵墙和横墙。对于一片墙来说，窗与窗之间和窗与门之间的称为窗间墙，窗台下面的墙称为窗下墙，墙体各部分名称如图,7-2,所示。,学习情境七 掌握墙体和幕墙的设计要求,3.,按墙体构造和施工方法分类,按墙体的施工方式和构造，墙体可以分为叠砌式、版筑式和装配式三种。其中，叠砌式是一种传统的砌墙方式，如实砌砖墙、空斗墙、砌块墙等；版筑式的砌墙材料往往是散状或塑性材料，依靠事先在墙体部位设置模板，然后在模板内夯实与浇筑材料而形成墙体，如夯土墙、滑模或大模板钢筋混凝土墙；装配式墙是在构件生产厂家事先制作墙体构件，然后在施工现场进行拼装，如大板墙、各种幕墙。,4.,按墙体受力状况分类,在混合结构建筑中，按墙体受力方式分为两种：承重墙和非承重墙。非承重墙又可分为两种：一是自承重墙，不承受外来荷载，仅承受自身质量并将其传至基础；二是隔墙，起分隔房间的作用，不承受外来荷载，并把自身质量传给梁或楼板。框架结构中的墙称框架填充墙。,学习情境七 掌握墙体和幕墙的设计要求,(,二,),墙体的设计要求,1.,结构及抗震要求,结构及抗震方面要求墙体具有足够的强度和稳定性。,2.,功能方面的要求,(1),保温。对有保温要求的墙体，须提高其构件的热阻，通常采取以下措施：,1),增加墙体的厚度。,2),选择导热系数小的墙体材料。,3),采取隔蒸汽措施。,(2),隔热措施。包括以下方面：,1),外墙采用浅色而平滑的外饰面。,2),在外墙内部设通风间层。,3),在窗口外侧设置遮阳设施。,4),在外墙外表面种植攀缘植物。,(3),隔声要求。墙体主要隔离由空气直接传播的噪声，一般采取以下措施：,1),加强墙体缝隙的填密处理。,2),增加墙厚和墙体的密实性。,3),采用有空气间层式多孔性材料的夹层墙。,4),尽量利用垂直绿化降低噪声。,学习情境七 掌握墙体和幕墙的设计要求,（一）横墙承重,凡以横墙承重的称横墙承重方案或横向结构系统，如图,7-3(a),所示。,其主要特点是横墙间距密，加上纵墙的拉结，使建筑物的整体性好、横向刚度大，对抵抗地震作用等水平荷载有利。但横墙承重方案的开间尺寸不够灵活。,（二）纵墙承重,凡以纵墙承重的称为纵墙承重方案或纵向结构系统，纵墙承重可使房间开间的划分灵活，多适用于需要较大房间的办公楼、商店、教学楼等公共建筑，如图,7-3(b),所示。,二、结构布置方式与墙体承重方案,学习情境七 掌握墙体和幕墙的设计要求,（三）纵横墙承重,凡由纵向墙和横向墙共同承受楼板、屋顶荷载的结构布置称纵横墙,(,混合,),承重方案，如图,7-3(c),所示。该方案房间布置较灵活，建筑物的刚度亦较好。该承重方案多用于开间、进深尺寸较大且房间类型较多的建筑和平面结构复杂的建筑中，如教学楼、医院、托幼建筑等。,（四）部分框架承重,部分框架承重指房间面积大、外墙,加内柱组合成半框架承重墙或底层为框架,承重、上层承重墙承重、用梁和柱代替部,分承重墙的结构形式。该承重方案抗震性,能差，较少使用，如图,7-3(d),所示。,学习情境七 掌握墙体和幕墙的设计要求,砖墙具有取材方便、制造简单的特点，而且能满足各种功能的要求,(,如保温、隔热、隔声、防火、防冻等,),，具有一定的承载力，但是施工进度慢，占用面积大，且取土制砖破坏耕地，使土地沙化，故不宜使用。,砖墙由砖和砂浆两种材料组成。,（一）砖,标准砖的规格为,53 mm115 mm240 mm,，如图,7-4(a),所示。在加入灰缝尺寸后，砖的长、宽、厚之比为,421,，如图,7-4(b),所示，即一个砖长等于两个砖宽加灰缝,240 mm,2(115 mm),10 mm,或等于四个砖厚加三个灰缝,240 mm,4(53 mm),39.5 mm,。在工程实际应用中，砌体的组合模数为一个砖宽加一个灰缝，即,115 mm,10 mm,125 mm,。所以，实心砖墙的尺寸应为砖宽加灰缝,(115 mm,10 mm,125 mm),的倍数。砖墙的厚度尺寸见表,7-1,。,三、砖墙构造,学习情境七 掌握墙体和幕墙的设计要求,学习情境七 掌握墙体和幕墙的设计要求,砖按组成材料，分为烧结普通砖、灰砂砖、页岩砖、水泥砖、煤矸石砖、粉煤灰砖、炉渣砖等；按生产形状，分为实心砖、空心砖、多孔砖。多孔烧结普通砖和实心烧结普通砖通称为烧结普通砖，其强度等级根据它的抗压强度和抗折强度确定，共分为,MU10,、,MU15,、,MU20,、,MU25,、,MU30,五个等级，多孔烧结普通砖尺寸与实心烧结普通砖相同。,（二）砂浆,砂浆可以将砌体内的砖块连接成一整体。用砂浆抹平砖表面，可以使砌体在压力下应力分布较均匀。此外，砂浆填满砌体缝隙，减少了砌体的空气渗透，提高了砌体的保温、隔热和抗冻能力。砌墙用砂浆统称为砌筑砂浆，主要有水泥砂浆、混合砂浆和石灰砂浆三种。墙体一般采用混合砂浆砌筑，水泥砂浆主要用于砌筑地下部分的墙体和基础，由于石灰砂浆的防水性能差、强度低，一般用于砌筑非承重墙或荷载较小的墙体。,砂浆的强度等级根据其抗压强度确定，共分,M2.5,、,M5,、,M7.5,、,M10,、,M15,五个等级。,学习情境七 掌握墙体和幕墙的设计要求,（三）砖墙组砌方式,砖墙的组砌方式是指砖在墙体中的排列方式。组砌的关键是错缝搭接，使上下皮砖的垂直缝交错，保证砖墙的整体性。如果墙体表面或内部的垂直缝处于一条线上，便会形成通缝，在荷载作用下，使墙体的强度和稳定性显著降低。,砖墙组砌方式有全顺式、一顺一丁式、多顺一丁式、两平一侧式、每皮丁顺相间式等，如图,7-5,所示。在砌筑砖墙时，应遵循“内外搭接、上下错缝”的组砌原则，砖在砌体中相互咬合，使砌体不出现连续的垂直通缝，以增加砌体的整体性，确保砌体的强度。砖与砖之间搭接和错缝的距离一般不小于,60 mm,。砖墙组砌时，要求砂浆饱满、横平竖直。,学习情境七 掌握墙体和幕墙的设计要求,砌块墙的构造如图,7-6,所示。,（一）砌块的规格,砌块按单块质量和规格可分为小型砌块、中型砌块和大型砌块，规格各异。目前，采用中、小型砌块的居多。常见的规格有,180 mm845 mm630 mm,、,180 mm845 mm1 280 mm,、,240 mm380 mm280 mm,、,240 mm380 mm580 mm,、,240 mm380 mm880 mm,等。小型砌块的质量一般不超过,20 kg,，主块外形尺寸为,190 mm190 mm390 mm,，辅块尺寸为,90 mm190 mm190 mm,和,190 mm190 mm190 mm,，适合人工搬运和砌筑。中型砌块的质量一般为,20,350 kg,。,四、砌块墙的构造,学习情境七 掌握墙体和幕墙的设计要求,（二）砌块的排列和搭接,(1),按建筑物的平面尺寸、层高对墙体进行分块和搭接，应选择合适的砌块规格和尺寸，设计时要考虑错缝，内、外墙应交接、咬砌，还要注意排列有序。,(2),砌块常见的排列方式大都依起重能力而定。小型砌块、中型砌块起重能力在,0.5 t,以下的，可采用多皮划分；在,1.5 t,左右的，多采用四皮划分。,(3),小型砌块拼接要求是对孔错缝，搭缝长度不得小于,90 mm,；中型砌块的拼接要求是错缝搭接，搭缝长度不得小于,150 mm,。当搭缝长度不足时，应在水平缝内增设置,4,钢筋网片。一般砌块采用,M5,级砂浆砌筑，灰缝厚一般为,15,20 mm,，当垂直缝大于,30 mm,时，用,C20,细石混凝土灌实。若在砌筑过程中出现局部不对齐，常以烧结普通砖填嵌。,学习情境七 掌握墙体和幕墙的设计要求,学习情境七 掌握墙体和幕墙的设计要求,墙体的细部构造包括门窗过梁、窗台、勒脚、散水、明沟、变形缝、圈梁、构造柱和防火墙等。,（一）墙脚构造,底层室内地面以下、基础以上的这段墙体称为墙脚。内、外墙都有墙脚，墙脚的位置如图,7-7,所示。墙角包括勒脚、散水、明沟、防潮层等部分。,五、墙体细部构造,学习情境七 掌握墙体和幕墙的设计要求,1.墙身防潮层,墙身防潮层构造及类型如图7-8和图7-9所示。,学习情境七 掌握墙体和幕墙的设计要求,2.,勒脚,勒脚构造如图,7-10,所示。,勒脚是外墙墙身接近室外地面的部分，为防止雨水上溅墙身和机械力等的影响，所以要求墙脚坚固耐久和防潮。,学习情境七 掌握墙体和幕墙的设计要求,3.,散水,房屋四周可设散水。散水的材料通常使用水泥砂浆、混凝土等，厚度为,60,70 mm,，也可用石材。散水应设不小于,3%,的排水坡。散水宽度一般为,600,1 000 mm,，具体做法如图,7-11,所示。散水与外墙交接处应设分格缝，分格缝用弹性材料嵌缝，防止外墙下沉时将散水拉裂。散水整体面层纵向距离每隔,6,12 m,做一道伸缩缝。,学习情境七 掌握墙体和幕墙的设计要求,（二）门窗洞口构造,1.,窗台,窗台高度根据室内使用功能确定，一般高度为民用建筑,900 mm,，工业厂房,1 000 mm,。窗台构造做法如图,7-12,所示。,2.,门窗过梁,（,1,）钢筋混凝土过梁。梁宽一般同墙厚，梁两端支承在墙上的长度不少于,240 mm,，以保证足够的承压面积。过梁断面形式有矩形和,L,形。为简化构造、节约材料，可将过梁与圈梁、悬挑雨篷、窗楣板或遮阳板等结合起来设计，图,7-13,所示为钢筋混凝土过梁。,学习情境七 掌握墙体和幕墙的设计要求,（,2,）钢筋砖过梁。钢筋砖过梁用砖不低于,MU7.5,，砌筑砂浆不低于,M2.5,。一般在洞口上方先支木模，砖平砌，下设,3,4,根,6,钢筋，要求伸入两端墙内不少于,240 mm,，梁高砌,5,7,皮砖或,L/4,，钢筋砖过梁净跨宜为,1.5,2m,，如图,7-14,所示。,（,3,）砖拱过梁。砖拱过梁分为平拱和弧拱。由竖砌的砖作拱圈，一般将砂浆灰缝做成上宽下窄，上宽不大于,20 mm,，下宽不小于,5 mm,。砖不低于,MU7.5,，砂浆不能低于,M2.5,，砖砌平拱过梁净跨宜小于,1.2 m,，不应超过,1.8 m,，中部起拱高约为,1/50L,，如图,7-15,所示为砖平拱过梁。,（,4,）圈梁兼过梁。若标高统一，则圈梁可兼作过梁，如图,7-16,所示。,学习情境七 掌握墙体和幕墙的设计要求,（三）墙身加固措施,1.,壁柱和门垛,壁柱和门垛构造如图,7-17,所示。,（,1,）当墙体的窗间墙上出现集中荷载，而墙厚又不足以承担其荷载；或当墙体的长度和高度超过一定限度并影响到墙体稳定性时，常在墙身局部适当位置增设凸出墙面的壁柱以提高墙体刚度。,（,2,）当在较薄的墙体上开设门洞时，为便于门框的安置和保证墙体的稳定，须在门靠墙转角处或丁字接头墙体的一边设置门垛，门垛凸出墙面不少于,120 mm,，宽度同墙厚。,学习情境七 掌握墙体和幕墙的设计要求,2.,圈梁,圈梁是沿外墙四周及部分内墙设置在楼板处的连续闭合的梁，一般置于与楼板、屋面板同一标高处，如图,7-18,所示。圈梁可提高建筑物的空间刚度及整体性，增加墙体的稳定性，减少由于地基不均匀沉降而引起的墙身开裂，对于抗震设防地区，利用圈梁加固墙身更加必要。,学习情境七 掌握墙体和幕墙的设计要求,（,1,）圈梁的构造。圈梁有钢筋砖圈梁和钢筋混凝土圈梁两种。钢筋砖圈梁就是将前述的钢筋砖过梁沿外墙和部分内墙一周连通砌筑而成。钢筋混凝土圈梁的高度不小于,120 mm,，宽度与墙厚相同。圈梁的构造要点如图,7-19,所示。,学习情境七 掌握墙体和幕墙的设计要求,（,2,）圈梁的做法。圈梁多采用钢筋混凝土材料，钢筋砖圈梁已很少采用，如图,7-20,所示。钢筋混凝土圈梁的宽度宜与墙厚相同，当墙厚大于,240 mm,时，允许其宽度减小，但不宜小于墙厚的,2/3,；圈梁高度应大于,120 mm,，并在其中设置纵向钢筋和箍筋，如为,8,度抗震设防时，纵筋为,4 10,，箍筋为,6,200,。钢筋砖圈梁应采用不低于,M5,的砂浆砌筑，高度为,4,6,皮砖。纵向钢筋不宜少于,6 6,，水平间距不宜大于,120 mm,，分上下两层设在圈梁顶部和底部的灰缝内。,学习情境七 掌握墙体和幕墙的设计要求,(3),构造柱。构造柱是从构造角度考虑设置的，一般设在建筑物的四角、内外墙交接处、楼梯间、电梯间的四角以及某些较长墙体的中部。其作用是从竖向加强层间墙体的连接，与圈梁一起构成空间骨架，加强建筑物的整体刚度，提高墙体抗变形的能力，约束墙体裂缝的开展。为了提高墙体的抗震能力和稳定性，砖混结构建筑应在墙体内设置构造柱。,构造柱的截面不宜小于,240 mm180 mm,，常用,240 mm240 mm,。纵向钢筋宜采用,4 12,，箍筋不少于,6,250,，并在柱的上下端适当加密。构造柱应先砌墙后浇筑，墙与柱的连接处宜留出五进五出的马牙槎，进出,60 mm,，并沿墙高每隔,500 mm,设,2 6,的拉结钢筋，每边伸入墙内不宜少于,1 000 mm,，施工时应当先砌墙体，并留出马牙槎。随着墙体的上升，逐段现浇钢筋混凝土构造柱。构造柱下端可伸入室外地面下,500 mm,或锚入浅于,500 mm,的地圈梁内。如图,7-21,图,7-23,所示，为构造柱设置部位及做法。,学习情境七 掌握墙体和幕墙的设计要求,学习情境七 掌握墙体和幕墙的设计要求,隔墙是分隔建筑物内部空间的非承重构件，本身质量由楼板或梁来承担。设计要求隔墙自重轻、厚度薄，有隔声和防火性能，便于拆卸，浴室、厕所的隔墙能防潮、防水。,（一）块材隔墙,块材隔墙是用烧结普通砖、空心砖、加气混凝土等块材砌筑而成，常采用普通砖隔墙和砌块隔墙两种。,1.,半砖隔墙,普通砖隔墙一般采用,1/2,砖,(120 mm),隔墙。,1/2,砖墙用烧结普通砖采用全顺式砌筑而成，砌筑砂浆强度等级不低于,M5,。砌筑较大面积墙体时，长度超过,6 m,应设砖壁柱，高度超过,5 m,时应在门过梁处设通长钢筋混凝土带。图,7-24,所示为普通砖隔墙构造，图,7-25,所示为普通砖隔墙示例。,六、隔墙构造,学习情境七 掌握墙体和幕墙的设计要求,学习情境七 掌握墙体和幕墙的设计要求,2.砌块隔墙,为减轻隔墙自重，可采用轻质砌块，墙厚一般为90120 mm。加固措施同1/2砖隔墙的做法。砌块不够整块时，宜用烧结普通砖填补。因砌块孔隙率大、吸水量大，故在砌筑时，先在墙下部实砌35皮实心烧结普通砖再砌砌块，图7-26所示为砌块隔墙。,学习情境七 掌握墙体和幕墙的设计要求,（二）轻骨架隔墙,轻骨架隔墙由骨架和饰面层两部分组成，骨架有木骨架和金属骨架之分，面板有板条抹灰、钢丝网板条抹灰、胶合板、纤维板、石膏板等。由于先立墙筋,(,骨架,),再做面层，故又称为立筋式隔墙。,1.,骨架,墙筋间距视面板规格而定。金属骨架一般采用薄型钢板、铝合金薄板或拉眼钢板网加工而成，并保证板与板的接缝在墙筋和横档上，图,7-27,、图,7-28,所示为轻骨架隔墙。,2.,饰面层,常用饰面层的类型有胶合板、硬质纤维,板、石膏板等。采用金属骨架时，可先钻孔，,用螺栓固定，或采用膨胀铆钉将板材固定在,墙筋上。,学习情境七 掌握墙体和幕墙的设计要求,（三）板材隔墙,板材隔墙是指各种轻质板材的高度相当于房间净高，不依赖骨架，可直接装配而成，目前多采用条板，如碳化石灰板、加气混凝土条板、多孔石膏条板、纸蜂窝板、水泥刨花板、复合板等，图,7-29,所示为板材隔墙构造举例。,学习情境七 掌握墙体和幕墙的设计要求,装修墙面,学习单元,2,(1),保护墙体，增强墙体的坚固性、耐久性，延长墙体的使用年限。,(2),改善墙体的使用功能，提高墙体的保温、隔热和隔声能力。,(3),提高建筑的艺术效果，美化环境。,学习情境七 掌握墙体和幕墙的设计要求,一、墙面装修的作用,墙面装修的主要目的是保护墙体，美化墙面环境，让被装修墙焕然一新、清新环保。一般来说，墙面装修主要包括抹灰类墙面装修、涂料类墙面装修、贴面类墙面装修、石材钩挂饰面装修和裱糊类墙面装修等。,(,一,),抹灰类墙面装修,1.,抹灰类墙面装修的分类,(1),按材料、施工工艺分类，见表,7-2,抹灰类做法举例。,(2),按等级分类，有普通抹灰、中级抹灰、高级抹灰。,(3),按位置分类，分为内抹灰、外抹灰。,(4),按功能分类，分为一般抹灰、装饰抹灰。,二、墙面装修的种类,学习情境七 掌握墙体和幕墙的设计要求,2.,各层作用要求,(1),底层抹灰主要起到与基层墙体粘结和初步找平的作用。,(2),中层抹灰在于进一步找平，以减少打底砂浆层干缩后可能出现的裂纹。,(3),面层抹灰主要起装饰作用，因此要求面层表面平整、无裂痕、颜色均匀。,3.,质量标准,抹灰按质量及工序要求，分为三种标准，见表,7-3,。,学习情境七 掌握墙体和幕墙的设计要求,4.抹灰构造,(1)一般抹灰。,1)外墙抹灰：一般为2025 mm，在构造上和施工时须分层操作。底层515 mm，中间层510 mm，须达到要求效果。,2)内墙抹灰：一般为1520 mm，在构造上和施工时须分层操作。底层510 mm，中间层510 mm，须达到要求效果。,3)顶棚抹灰：一般为1215 mm。分层操作，须达到要求效果。,(2)装饰抹灰。装饰抹灰有水刷石、干粘石、斩假石、拉毛等。,学习情境七 掌握墙体和幕墙的设计要求,5.常用抹灰做法,表,7-4,所列为常用抹灰做法举例。,学习情境七 掌握墙体和幕墙的设计要求,(二)涂料类墙面装修,涂料系指喷涂、刷于基层表面后，能与基层形成完整而牢固保护膜的涂层饰面装修。涂料按其主要成膜物的不同，可以分为有机涂料和无机涂料两大类。,常用的无机涂料有石灰浆、大白浆、可赛银浆、无机高分子涂料等。,有机合成涂料依其主要成膜物质和稀释剂的不同，可分为溶剂型涂料、水溶性涂料和乳液型涂料三种，图7-30所示为涂料装修。,学习情境七 掌握墙体和幕墙的设计要求,(三)贴面类墙面装修,贴面类装修指在内外墙面上粘贴各种天然石板、人造石板、陶瓷面砖等。,1.面砖饰面,面砖应先放入水中浸泡，安装前取出晾干或擦干净，安装时先抹15 mm 13水泥砂浆找底并划毛，再用10.33水泥石灰混合砂浆或用掺有108胶(水泥用量5%7)的12.5水泥砂浆满刮10 mm厚于面砖背面紧粘于墙上。对贴于外墙的面砖常在面砖之间留出一定缝隙，图7-31为面砖饰面构造示意，图7-32为面砖饰面构造实例。,学习情境七 掌握墙体和幕墙的设计要求,2.陶瓷锦砖饰面,陶瓷锦砖也称为马赛克，有陶瓷锦砖和玻璃锦砖之分。陶瓷锦砖尺寸较小，根据其花色品种，可拼成各种花纹图案。铺贴时先按设计的图案将小块材正面向下贴在300 mm300 mm、500 mm500 mm、600 mm600 mm大小的牛皮纸上，然后牛皮纸面向外，将马赛克贴于饰面基层上，待半凝后将纸洗掉，同时修整饰面，图7-33所示为陶瓷锦砖饰面。,学习情境七 掌握墙体和幕墙的设计要求,3.贴面类石材,石材饰面有天然石材和人造石材饰面两种。石材按其厚度分为两种，通常将厚度3040 mm的称为板材，厚度40130 mm以上的称为块材。常见天然板材饰面有花岗石、大理石和青石板等，强度高、耐久性好，多作高级装饰用。常见人造石板有预制水磨石板、人造大理石板等，图7-34所示为贴面类石材及墙面装修。,学习情境七 掌握墙体和幕墙的设计要求,(四)石材钩挂饰面装修,1.石材拴挂法(湿法挂贴)的方法,天然石材和人造石材的安装方法相同，先在墙内或柱内预埋,6铁箍，间距依石材规格而定，而铁箍内立,6,10竖筋，在竖筋上绑扎横筋，形成钢筋网。在石板上下边钻小孔，用双股16号钢丝绑扎，固定在钢筋网上。上下两块石板用不锈钢卡销固定。板与墙面之间预留2030 mm缝隙，上部用定位活动木楔做临时固定，校正无误后，在板与墙之间浇筑13水泥砂浆，待砂浆初凝后，取掉定位活动木楔，继续上层石板的安装。,2.钩挂石材举例,图7-35所示为钩挂石材墙面装修，图7-36所示为片状连接件挂装石材，图7-37所示为杆状连接件挂装石材。,学习情境七 掌握墙体和幕墙的设计要求,学习情境七 掌握墙体和幕墙的设计要求,(,五,),裱糊类墙面装修,裱糊类墙面装修是将各种装饰性的墙纸、墙布、织锦等材料裱糊在内墙面上的一种装修饰面。墙纸品种很多，目前国内使用最多的是塑料墙纸和玻璃纤维墙布等。其施工工序如下：,1.,基层处理,在基层刮腻子，以使裱糊墙纸的基层表面达到平整、光滑。同时，为了避免基层吸水过快，还应对基层进行封闭处理，处理方法为：在基层表面满刷胶油腻子一遍，然后用砂纸磨平。,2.,施工过程,（,1,）准备上墙裱糊的壁纸时，纸背预先刷清水一遍,(,即闷水,),，再刷胶粘剂一遍。有的壁纸产品背面已带胶粘剂，可不必再刷。,（,2,）为了使壁纸与墙面结合，提高粘结力，裱糊的基层同时刷胶粘剂一遍，壁纸即可以上墙裱糊。,学习情境七 掌握墙体和幕墙的设计要求,安装幕墙,学习单元,3,幕墙是现代公共建筑外墙的一种常见形式，其特点是装饰效果好、质量轻、安装速度快，是外墙轻型化、装配化比较理想的形式。幕墙还控制着光线、空气、热量等的内外交流，已被广泛采用。但玻璃幕墙产生光反射，在建筑密集区易造成光污染，给生活和交通带来诸多不便。另外，幕墙悬挂于骨架结构上，承受着风荷载，并通过连接固定体系将其自重和风荷载传递给骨架结构，因此设计时应考虑环境条件。,学习情境七 掌握墙体和幕墙的设计要求,一、幕墙的特点,（一）按施工方法不同分类,按施工方法不同，幕墙可分为元件式幕墙和单元式幕墙两种。,1.,元件式幕墙,用一根元件,(,立柱、横梁等,),连接安装形成框格体系，再镶嵌安装玻璃。,2.,单元式幕墙,这种幕墙是由预制的单元组件固定在楼层梁或板上，组件竖边对扣连接，上下层组件的顶与底对齐连接而成的。,二、幕墙的分类,学习情境七 掌握墙体和幕墙的设计要求,（二）按材料不同分类,按材料不同，幕墙分为金属幕墙和石材幕墙。,1.,金属幕墙,不承担主体结构荷载与作用的建筑外围护结构，由金属构架和金属板构成，与隐框玻璃幕墙构造基本一致。,2.,石材幕墙,不承担主体结构荷载与作用的建筑外围护结构，由金属挂件或金属骨架和石材饰面板构成。,学习情境七 掌握墙体和幕墙的设计要求,（三）按组合方式和构造做法不同分类,按组合方式和构造做法的不同，幕墙分为明框玻璃幕墙、隐框玻璃幕墙、半隐框玻璃幕墙、全玻幕墙和点式玻璃幕墙等。,1.,明框玻璃幕墙,明框玻璃幕墙是金属框架构件显露在外表面的玻璃幕墙，由立柱、横梁组成框格，并在幕墙框格的镶嵌槽中安装固定玻璃，工作性能可靠，表面分格明显，使用寿命长。,2.,隐框玻璃幕墙,隐框玻璃幕墙是将玻璃用硅酮结构胶粘结于金属附框上，以连接件将金属附框固定于幕墙立柱和横梁所形成的框格上的幕墙形式。这种幕墙均采用镀膜玻璃，具有单向透光的特性，从外侧看不到框料，从而达到隐框的效果。,学习情境七 掌握墙体和幕墙的设计要求,3.,半隐框玻璃幕墙,半隐框玻璃幕墙综合上述两种特点，根据立面需要，选择合适的隐藏幕墙框架，可以横明竖隐或竖明横隐。,4.,全玻幕墙,全玻幕墙是由玻璃板和玻璃肋制作的玻璃幕墙，适用于大的公共建筑，它透明轻盈、空间渗透性强，支承系统分为悬挂式、支承式和混合式三种。高度在,6 m,以上时，应采用悬挂式支承系统。,5.,点式玻璃幕墙,点式玻璃幕墙的支承受力体系是用金属骨架或玻璃肋形成的，在其上安装连接板或钢爪，再用螺栓连接四角开圆孔的玻璃于连接板或钢爪上的幕墙形式。,学习情境七 掌握墙体和幕墙的设计要求,
