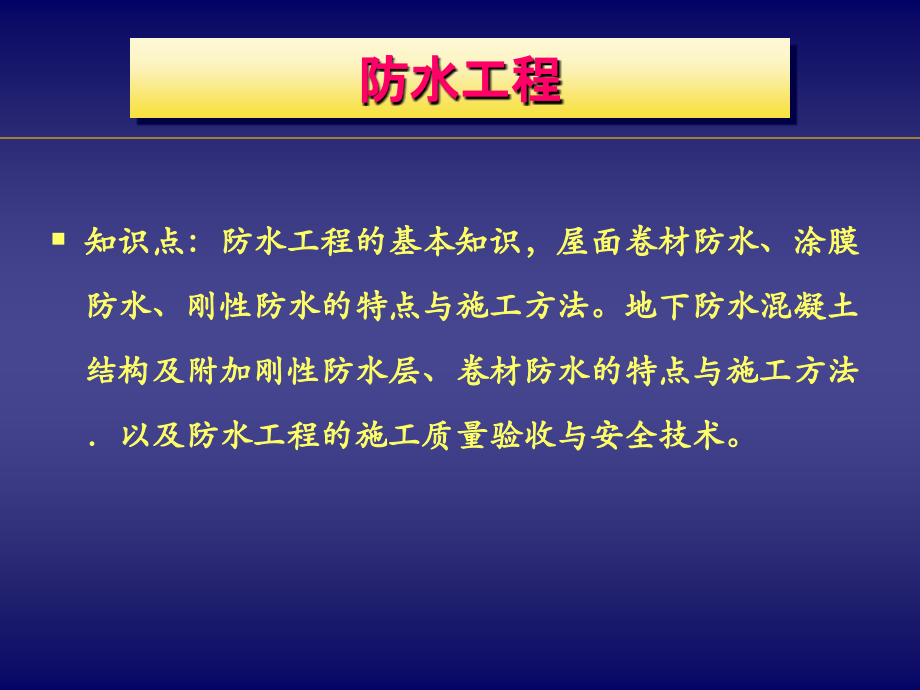

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,防水工程,知识点：防水工程的基本知识，屋面卷材防水、涂膜防水、刚性防水的特点与施工方法。地下防水混凝土结构及附加刚性防水层、卷材防水的特点与施工方法以及防水工程的施工质量验收与安全技术。,目标：,掌握屋面卷材防水、涂膜防水。刚性防水工程以及地下防水混凝土、附加卷材防水的施工工艺流程、施工方法及施工要点；熟悉防水工程的防水等级、设防要求、构造组成、质量要求及适用范囚；了解卷材防水、涂膜防水、刚性防水的材料种类、性能，防水材料及其施工工艺的发展动态，以及防水工程的施工质量验收与安全技术。,7,1,1,建筑防水的等级,1,屋面工程防水等级 根据,屋面工程质量验收规范,(GB50207,2002),的规定，屋面工程应根据,建筑物的性质，重要程度、使用功能要求,，将建筑屋面防水等级分为,I,、,、,、,级,，防水层合理使用年限分别规定为,25,年、,15,年、,10,年、,5,年,，并根据不同的防水等级规定防水层的材料选用及设防要求。屋面工程防水可根据不同的屋面防水等级和防水层合理使用年限，分别选用高、中、低档防水材料进行,道或多道设防。屋面防水等级和设防要求见表,7,1,。,7,1,防水工程的基本知识,2,地下工程防水等级 根据,地下防水工程施工质量验收规范,(GB50208,2002),的规定，按,不同渗漏水量,的指标将地下工程防水划分为,4,个等级。地下工程防水等级标准见表,7,2,。,7.1.2,防水工程的分类与设防原则,1,防水工程的分类 防水工程，按其,构造做法,可分为,结构自防水,(,即依靠建筑物构件材料自身的密实性及某些构造措施，达到防水的目的,),和附加防水层防水,(,即在建筑物需要防水的部位附加防水材料做成的防水层，以达到防水的目的,),两大类；按,防水材料的性能,可分为,柔性防水,(,如卷材防水、涂膜防水等,),和,刚性防水,(,如水泥砂浆防水、细石混凝土防水等,),两大类；按建筑工程,不同部位,，又可分为,屋面防水、地下防水、室内厕浴间的楼地面防水等。,柔性防水层具有一定的柔韧性，对结构的振动和微小变形有一定的适应性，但柔性防水层强度低，抗穿刺，抗老化性能差；刚性防水层材料易得，价格便宜，耐久性好，但对变形和振动的适应性差。在防水工程中应根据建筑工程各自的特点，正确选用。在重要的防水工程中，如能将几种防水层复合使用，将会收到最佳的防水效果。,2,设防原则,(1),屋面防水工程应根据建筑物的性质、重要程度、使用功能要求以及防水层合理使用年限，按,屋面工程质量验收规范,(GB50207,2002),中有关规定进行设防。,(2),地下防水工程应按,地下防水工程施工质量验收规范,(GB50208,2002),中的有关规定进行设防。,(3),对细部构造,(,施工缝、变形缝、后浇带等,),应根据不同防水等级选用不同的防水措施进行密封处理，防水等级越高，所采用的防水措施越多。,（,4,）多到设防主要利用不同防水材料的特性，采用卷材、涂料、刚性防水复合使用，体现防水工程,“,刚柔相济,”,的设防原则。,（,5,）防水等级,1,、,2,级的地下工程，大多是比较重要、使用年限较长的工程，只用防水混凝土来抵抗地下水的侵蚀其效果是有限的，应根据不同防水等级选用多道设防措施。,7.1.3,防水材料,7.,2,屋面防水工程,7.2.1.1,卷材屋面构造,卷材屋面的防水层是用胶结剂或热熔法逐层粘贴卷材而成的。其一般构造层次见,图,7.2,所示，施工时以设计为施工依据。,7.2.1,卷材防水屋面,屋面卷材防水施工：,基层准备,涂刷粘接剂,节点处理,铺贴,1,基层准备：,找平层表面应压实平整；,排水坡度符合设计要求；,基层与突出屋面结构的转角处应做成,圆弧（或钝角）（半径,100mm,）,；,基层必须干燥干净（含水率符合施工,要求,9%,）。,找平层宜留设,分格缝,，缝宽宜为,20mm,，缝内应嵌填密封材料。其纵横向间距不宜大于,6m,。,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,结构层,找平层,隔汽层,保温层,找平层,结合层,卷材防水层,保护层,卷材屋面构造,屋脊,平行于屋脊铺贴示意图,2,粘接剂：,增强处理、干铺（附加层,12,层）,4,铺贴：,方向：,3,节点处理：,顺序：,先高后低、先远后近。,当,i,3%,时，,平行屋脊铺贴；,当,i,15%,时，垂直屋脊铺贴；,当,3%,i,15%,时，可平行或垂直于屋脊铺贴。,屋脊,垂直于屋脊铺贴示意图,沥青胶；氯丁橡胶。,方法：,要求：,沥青卷材：,热粘结剂法,满粘法、花铺法、条铺法、空铺法,粘结方法：,高聚物改性沥青卷材：热熔法、冷粘法、自粘法,合成高分子卷材：冷粘法、自粘法、热风焊接法,顺水流、顺风向；,搭接宽度符合规范；,上下层搭接缝应错开。,保护层施工：,作用：,减轻冰雹、雨水冲击冲刷；减少阳光辐射，降低温度，减缓卷材老化；从而提高防水层,寿命,。,卷材搭接形式与要求,7.2.2,材料要求,沥青具有不透水、不导电、耐酸、耐碱、耐腐蚀等特点，是屋面防水的理想材料。,沥青有,石油沥青,和,焦油沥青,两类，性能不同的沥青不得混合使用。石油沥青与焦油沥青的区别见,表,7.2,所示。,7.2.2.1,沥青,表,7.2,石油沥青与焦油沥青的区别,项目,石油沥青,焦油沥青,相对密度,近于,1,.,0,1,.,20,1,.,35,燃烧,烟少，无色，有松香味，无毒,烟多，黄色，臭味大，有毒,锤击,韧性好,韧性差，较脆,颜色,呈辉亮褐色,浓黑色,溶解,易溶于煤油或汽油中，呈棕色,难溶于煤油、汽油中，溶液呈黄绿色,石油沥青分为,道路石油沥青,、,建筑石油沥青,和,普通石油沥青,。建筑石油沥青主要用于屋面、地下防水和油毡制造，常用牌号为30号甲、30号乙和10号。建筑石油沥青的几项主要指标见,表7.2,所示。,表,7.2,建筑石油沥青的主要指标,指标,牌号,30,号甲,30,号乙,10,号,针入度（,25,C,时）,2140,2140,520,延伸度（,25,C,时不小于）（,cm,）,3,3,1,软化点不低于（,C,）,70,60,95,溶解度不小于（,%,）,99,99,99,强制性条文,：,“,屋面工程所采用的防水、保温隔热层材料应有,产品合格证书和性能检测报告，材料的品种、规格、性能等应符合现行的国家产品和设计要求,。,”,7.2.2.2,卷材,（1）石油沥青油毡卷材,外观：,不允许有孔洞、硌伤，不允许露胎、涂盖不均；折纹、折皱距卷芯1000,mm,以外，长度不大于100,mm；,裂纹距卷芯1000,mm,以外，长度不大于10,mm；,边缘裂口小于20,mm，,缺边长度小于50,mm；,每卷卷材的接头不超过1处，较短的一段不小于2500,mm，,接头处应加长150,mm。,沥青防水卷材规格及技术性能要求见,表7.3,所示。,表,7.3,沥青防水卷材规格及技术性能要求,标号,宽度（,mm）,每卷面积（,m,2,）,每卷质量（,kg）,性能要求,纵向拉力（,N）,耐热度,柔性,不透水性,350号,915,1000,2000.3,2000.3,粉毡28.5,片毡31.5,252,C,时340,282,C2h,不流淌，无集中性气泡,绕直径20,mm,圆棒无裂纹,压力0.10,N/mm,2,保持时间30,min,500号,915,1000,2000.3,2000.3,粉毡39.5,片毡42.5,252,C,时440,绕直径25,mm,圆棒无裂纹,压力0.10,N/mm,2,保持时间30,min,（2）高聚物改性沥青卷材,外观：,不允许有孔洞、缺边、裂口；边缘不整齐不超过10,mm；,不允许胎体露白、未浸透；撒布材料粒度、颜色均匀；每一卷卷材的接头不超过1处，较短的一段不应小于1000,mm，,接头处应加长150,mm。,高聚物改性沥青防水卷材规格和技术性能要求分别见,表7.4,、,表7.5,。,表,7.4,高聚物改性沥青防水卷材规格,种类,厚度（,mm,）,宽度（,mm,）,每卷长度（,m,）,高聚物改性沥青防水卷材,2.0,1000,15.020.0,3.0,1000,10.0,4.0,1000,7.5,5.0,1000,5.0,表,7.5,高聚物改性沥青防水卷材技术性能要求,项目,性能要求,聚酯毡胎体,玻纤胎体,聚乙烯胎体,拉力（,N/50mm,）,450,纵向,350,横向,250,100,延伸率（,%,）,最大拉力时,30,断裂时,200,耐热度（,C,，,2h,）,SBS,卷材,90,，,APP,卷材,110,，无滑动、流淌、滴落,PEE,卷材,90,，无流淌、起泡,低温柔度（,C,）,SBS,卷材-18，,APP,卷材-5，,PEE,卷材-10,3,mm,厚,r=15mm,；,4mm,厚,r=25mm,；,3s,弯,180,无裂纹,不透水性,压力（,MPa,）,0.3,0.2,0.3,保持时间（,min,）,3 0,（3）合成高分子防水卷材,外观：,折痕每卷不超过2处，总长度不超过20,mm；,杂质不允许有大于0.5,mm,的颗粒，每1,m,2,不超过9,mm,2,；,胶块每卷不超过6处，每处面积不大于4,mm,2,；,凹痕每卷不超过6处，深度不超过本身厚度的30%，树脂类卷材深度不超过15%；每卷的接头，橡胶类卷材每20,m,不超过1处，较短的一段不应小于3000,mm，,接头处应加长150,mm，,树脂类20,m,长度内不允许有接头。,合成高分子防水卷材规格和技术要求分别见,表7.6,、,表7.7,。,表,7.6,合成高分子防水卷材规格,种类,厚度（,mm,）,宽度（,mm,）,每卷长度（,m,）,合成高分子防水卷材,1.0,1000,20.0,1.2,1000,20.0,1.5,1000,20.0,2.0,1000,10.0,表,7.7,合成高分子防水卷材技术要求,项目,性能要求,硫化橡胶类,非硫化橡胶类,树脂类,纤维增强类,断裂拉伸强度（,MPa,）,6,3,10,9,扯断伸长率（,%,）,400,200,200,10,低温弯折（,C,）,30,20,20,20,不透水性,压力（,MPa,）,0.3,0.2,0.3,0.3,保持时间（,min,）,30,加热收缩率（,%,）,1.2,2.0,2.0,1.0,热老化保持率（,80,C,，,168h,）,断裂拉伸强度,80%,扯断伸长率,70%,（4）卷材贮存,防水卷材应贮存在阴凉通风的室内，严禁接近火源；,油毡必须直立堆放，高度不宜超过两层，不得横放、斜放；,应按标号、品种分类堆放。,7.2.3,结构层、找平层施工,屋面结构层一般采用钢筋混凝土结构，分为,装配式钢筋混凝土板,和,整体现浇细石混凝土板,。,基层采用装配式钢筋混凝土板时，要求板安置平稳，板端缝要密封处理，板端、板的侧缝应用细石混凝土灌缝密实，其强度等级,不应低于,C20,。,板缝经调节后宽度仍大于40,mm,以上时，应在板下设吊模补放,构造钢筋后,，再浇细石混凝土。,7.2.3.1,结构层要求,强制性条文,：,“,屋面（含天沟、檐沟）找平层的排水坡度必须符合设计要求。,”,找平层的,作用,是保证卷材铺贴平整、牢固；找平层必须清洁、干燥。,常用的找平层分为：,水泥砂浆,、,细石混凝土,、,沥青砂浆找平层,。,找平层的排水坡度应符合设计要求。,7.2.3.2,找平层施工,（1）水泥砂浆找平层和细石混凝土找平层,厚度要求：,与基层结构形式有关。,水泥砂浆找平层，基层是整体混凝土时，找平层的厚度为1520,mm；,基层是整体或板状材料保温层时，找平层的厚度为2025,mm；,基层是装配式混凝土板，松散材料作保温层时，找平层的厚度为2030,mm。,细石混凝土找平层，基层是松散材料保温层时，找平层的厚度为3035,mm。,技术要求：,屋面板等基层应安装牢固，不得有松动现象,。,（2）沥青砂浆找平层,厚度要求：,与基层结构形式有关。,基层是整体混凝土时，找平层的厚度为1520,mm；,基层是装配式混凝土板，整体或板状材料保温层时，找平层的厚度为2025,mm。,技术要求：,屋面板等基层应安装牢固，不得有松动之处，屋面应平整，清扫干净，沥青和砂的质量比为18。沥青砂浆施工时要严格控制温度，见,表7.8,所示。,表,7.8,沥青砂浆施工温度,室外温度（,C,）,沥青砂浆施工温度（,C,）,拌制,铺设,滚压完毕,+5,以上,140170,90120,60,+5-10,160180,110130,40,7.2.4,保温层施工,强制性条文,：,“,保温层的,含水率,必须符合设计要求。,”,保温层可分为,松散材料保温层,、,板状保温层,及,整体现浇保温层,三种。,松散材料保温层,的施工要求：,基层应平整、干燥、干净；含水率应符合设计的要求；,松散保温材料应分层铺设并压实，压实的程度与厚度应经试验确定；,保温层材料施工完毕后，应及时进行找平层和防水层的施工；,雨季施工时，保温层应采取遮盖措施。,板状保温层,的施工要求：,基层应平整、干燥、干净；,板状保温材料应紧靠在需保温的基层表面上，并应铺平垫稳；,分层铺设的板块上下层接缝应相互错开，板间缝隙应采用同类材料填密实；,粘贴的板状保温材料应贴严、粘牢。,整体现浇保温层,的施工要求：,沥青膨胀蛭石、沥青膨胀珍珠岩宜用机械搅拌，并应色泽一致无沥青团；,压实程度根据试验确定，其厚度应符合设计要求，表面应平整；,硬质聚氨酯泡沫塑料应按配合比准确计量，发泡厚度均匀一致。,7.2.5,防水层的施工,强制性条文,：,“,卷材防水层不得有,渗漏或积水现象,。,”,卷材防水层应采用,沥青防水卷材,、,高聚物改性沥青防水卷材,或,合成高分子防水卷材,。,防水层施工前，应将油毡上滑石粉或云母粉刷干净，以增加油毡与沥青胶的粘结能力，并随时做好,防火安全,工作。,7.2.5.1,沥青防水层的铺设,（1）沥青冷底子油,冷底子油为石油沥青加溶剂溶解而成，可按,表7.9,配制。,第一种方法：将沥青加热熔化，使其脱水不再起泡为止。再将熔好的沥青倒入桶中冷却，待达到,110140,C,时，将沥青成细流状慢慢注入一定量的溶剂中，并不停地搅拌，直至沥青完全加完、溶解均匀为止。,第二种方法：与上述方法一样将熔化沥青倒入桶或壶中，待冷却至110140,C,后，将溶剂按配合比要求分批注入沥青熔液中，边加边不停地搅拌，直至加完、溶解均匀为止。,表,7.9,冷底子油配合比,10,号或,30,号石油沥青,溶剂,轻柴油或煤油,汽油,40%,60%,30%,70%,（2）沥青胶结材料,用一种或两种标号的沥青按一定配合比熔合，经熬制脱水后，可作为胶结材料。,为了提高沥青的耐热度、韧性、粘结力和抗老化性能，可在熔化后的沥青中掺入10%15%的粉状填充材,料，配制成沥青胶结材料。填充材料普遍采用石灰石粉、白云石粉、滑石粉、云母粉等。,沥青胶结材料的标号选用见,表7.10,。石油沥青胶结材料技术指标见,表7.11,。热沥青胶结材料加热和使用温度见,表7.12,。,表,7.10,沥青胶结材料标号选用,屋面坡度,历年室外极端最高温度（,C,）,沥青胶结材料的标号,1%,3%,38,3841,4145,S60,S65,S70,3%15%,38,3841,4145,S65,S70,S75,15%25%,38,3841,4145,S75,S80,S85,表,7.11,石油沥青胶结材料技术指标,指标名称,标 号,S-60,S-65,S-70,S-75,S-80,S-85,耐热度,用,2,mm,厚的沥青胶结材料粘合两张油纸，不低于下列温度时，在,1,1,的坡度上停,5,h,，,沥青胶结材料不流淌，油纸不应滑动,60,65,70,75,80,85,柔韧度,涂在沥青油纸上的,2,mm,厚的沥青材料胶结层，在,18,2,C,时，围绕下列直径（,mm,）,的固体以每,2,s,均速弯曲成半圆，沥青胶结材料不应有裂纹,10,15,15,20,25,30,粘结力,用手将两张贴在一起的油纸慢慢地一次撕开，从油纸和沥青胶结材料粘贴面的任何一面的撕开部分，应不大于粘贴面积的,1/2,表,7.12,热沥青胶结材料加热和使用温度,类别,加热温度（,C,）,使用温度（,C,）,说明,普通石油沥青或搭配建筑石油沥青的普通石油沥青胶结材料,不应高于,280,不宜低于,240,1.,加热时间以,34,h,为宜；,2.,沥青胶结材料当天用完,建筑石油沥青胶结材料,不应高于240,不宜低于190,（3）涂刷冷底子油,找平层表面要平整、干净，涂刷要薄而均匀，不得有空白、麻点、气泡。涂刷宜在铺油毡前12,h,进行，使油层干燥而不沾灰尘。,（4）卷材铺贴的一般要求,卷材防水层施工应在屋面其他工程全部完工后进行。,铺贴多跨和有高低跨的房屋时，应按,先高后低、先远后近,的顺序进行。,在一个,单跨房屋,铺贴时，先铺贴排水比较集中的部位，按标高由低到高铺贴，坡与立面的卷材应由下向上铺贴，使卷材按流水方向搭接。,铺贴方向,一般视屋面坡度而定，当坡度在3%以内时，卷材宜平行于屋脊方向铺贴；坡度在3%15%时，卷材可根据当地情况决定平行或垂直于屋脊方向铺贴，以免卷材溜滑。,卷材平行于屋脊方向铺贴时，长边,搭接,不小于,70,mm,；,短边搭接，平屋面不应小于,100,mm,，,坡屋面不小于,150,mm,，,相邻两幅卷材短边接缝应错开不小于,500,mm,；,上下两层卷材应错开,1/3,或,1/2,幅度，见,图,7.2,所示。,卷材搭接形式与要求,平行于屋脊的搭接缝，应顺流水方向搭接；垂直屋脊的搭接缝应顺主导风向搭接，见,图,7.3,所示。,上下两层卷材不得相互垂直铺贴。,坡度超过,25%,的拱形屋面和天窗下的坡面上，应尽量避免短边搭接，如必须短边搭接时，搭接处应采取防止卷材下滑的措施。,（5）沥青胶的浇涂,沥青胶可用浇油法或涂刷法施工，浇涂的宽度要略大于油毡宽度，厚度控制在,1,1.5,mm,。,为使油毡不致歪斜，可先弹出墨线，按墨线推滚油毡。油毡一定要铺平压实，粘结紧密，赶出气泡后将边缘封严；如果发现气泡、空鼓，应当场割开放气，补胶修理。压贴油毡时沥青胶应挤出，并随时刮去。,空铺法铺贴油毡，是在找平层干燥有困难时或排气屋面的做法。空铺法贴第一层油毡时，不满涂浇沥青胶，见,图,7.4,花撒法做法。,（,6,）排气槽与出气孔做法,排气槽与出气孔主要是使基层中多余的水分通过排气孔排除，避免影响油毡质量。在预制隔热层中做排气槽、孔，见,图7.5,所示。,排气槽孔一定要畅通，施工时注意不要将槽孔堵塞；填大孔径炉渣松散材料时，不宜太紧；砌砖出气孔时，灰浆不能堵住洞，出气口不能进水和漏水。,分,冷粘法铺贴卷材,、,热熔法铺贴卷材,和,自粘法铺贴卷材,。,7.2.5.2,沥青卷材防水层的铺设,（,1,）冷粘法铺贴卷材,施工验收规范规定：,胶粘剂涂刷应均匀，不露底，不堆积。根据胶粘剂的性能，应控制胶粘剂涂刷与卷材铺贴的间隔时间。铺贴的卷材下面的空气应排尽，并辊压粘结牢固。铺贴卷材应平整顺直，搭接尺寸准确，不得扭曲、皱折。接缝口应用密封材料封严，宽度不应小于10,mm。,施工要点：,在构造节点部位及周边,200,mm,范围内，均匀涂刷一层不小于,1,mm,厚度的弹性沥青胶粘剂，随即粘贴一层聚酯纤维无纺布，并在布上涂一层,1,mm,厚度的胶粘剂。基层胶粘剂的涂刷可用胶皮刮板进行，要求涂刷均匀，不漏底、不堆积，厚度约为,0.5,mm,。,胶粘剂涂刷后，掌握好时间，由两人操作，其中一人推赶卷材，确保卷材下无空气，粘贴牢固。卷材铺贴应做到平整顺直，搭接尺寸准确，不得扭曲、皱折。搭接部位的接缝应满涂胶粘剂，用溢出的胶粘剂刮平封口。接缝口应用密封材料封严，宽度不小于,10,mm,。,（,2,）热熔法铺贴卷材,施工验收规范规定：,火焰加热器加热卷材应均匀，不得过分加热或烧穿卷材，厚度小于3,mm,的高聚物改性沥青防水卷材严禁采用热熔法施工；卷材表面热熔后应立即滚铺卷材，卷材下面的空气应排尽，并辊压粘结牢固，不得空鼓；卷材接缝部位必须溢出热熔的改性沥青胶；铺贴的卷材应平整顺直，搭接尺寸准确，不得扭曲、皱折。,施工要点：,清理基层上的杂质，涂刷基层处理剂，要求涂刷均匀，厚薄一致，待干燥后，按设计节点构造做好处理，按规范要求排布卷材定位、画线，弹出基线；热熔时，应将卷材沥青膜底面向下，对正粉线，用火焰喷枪对准卷材与基层的结合面，同时加热卷材与基层，喷枪距加热面,50,100,mm,，,当烘烤到沥青熔化，卷材表面熔融至光亮黑色，应立即滚铺卷材，并用胶皮压辊辊压密实，排除卷材下的空气，粘贴牢固。,（,3,）自粘法铺贴卷材,施工验收规范规定：,铺贴卷材前基层表面应均匀涂刷基层处理剂，干燥后应及时铺贴卷材；铺贴卷材时，应将自粘胶底面的隔离纸全部撕净；卷材下面的空气应排尽，并辊压粘结牢固；铺贴的卷材应平整顺直，搭接尺寸准确，不得扭曲、皱折，搭接部位宜采用热风加热，随即粘贴牢固；接缝口应用密封材料封严，宽度不小于10,mm。,施工要点：,清理基层，涂刷基层处理剂，节点除加增强处理、定位、弹线工序外均同冷粘法和热熔法铺贴卷材；铺贴卷材一般三人操作；铺贴时，应按基线的位置，缓缓剥开卷材背面的防粘隔离纸，将卷材直接粘贴于基层上，随撕隔离纸，随即将卷材向前滚铺；卷材搭接部位宜用热风枪加热，加热后粘贴牢固，溢出的自粘胶刮平封口；大面积卷材铺贴完毕，所有卷材接缝处应用密封膏封严，宽度不应小于10,mm；,铺贴立面、大坡度卷材时，应采取加热后粘贴牢固；采用浅色涂料作保护层时，应待卷材铺贴完成，并经检验合格，清扫干净后涂刷。,施工要点：,基层应牢固、无松动、起砂，表面应平整光滑，含水率宜小于,9%,。表面凹坑用,1,3,水泥砂浆抹平。基层涂聚氨酯底胶，节点附加增强处理、定位、弹线工序均同冷粘法和热熔法铺贴卷材；再进行大范围涂刷一遍，干燥,4,h,以后方可进行下一道工序；卷材搭接宽度为,100,mm,，,粘贴卷材时用刷子均匀涂刷在翻开的卷材接头两面，干燥,30,min,后即可粘贴，并用胶皮压辊用力滚压；卷材收头处重叠三层，须用聚氨酯嵌缝膏密封，在收头处再涂刷一层聚氨酯涂膜防水材料，在尚未固化时再用含胶水砂浆压缝封闭；防水层经检查合格，即可涂保护层涂料。,7.2.5.3,合成高分子防水卷材,7.2.6,保护层、隔热层施工,（1）绿豆砂保护层的施工,绿豆砂粒径,35,mm,，,呈圆形的均匀颗粒，色浅，耐风化，经过筛洗。绿豆砂在铺撒前应在锅内或钢板上加热至,100,C,。,在油毡面上涂,23,mm,厚的热沥青胶，立即趁热将预热过的绿豆砂均匀地撒在沥青胶上，边撒边推铺绿豆砂，使一半左右粒径嵌入沥青胶中，扫除多余绿豆砂，不应露底油毡、沥青胶。,（2）板块保护隔热层施工,强制性条文：,“,架空隔热制品的质量必须符合设计要求，严禁有断裂的露筋等缺陷,。,”,架空隔热层,的高度应按照屋面宽度或坡度大小的变化确定，一般为,100,300,mm,。,架空隔热制品支座底面的卷材、涂膜防水层上应采取加强措施，操作时不得损坏已经完工的防水层。施工见,图,7.6,所示。,7.,3,刚性防水屋面,刚性防水屋面,是用细石混凝土、块体材料或补偿收缩混凝土等材料作屋面防水层，依靠混凝土密实并采取一定的构造措施，以达到防水的目的。,7,.3.1,细石混凝土材料要求,细石混凝土不得使用火山灰质水泥；砂采用粒径0.30.5,mm,的中粗砂，粗骨料含泥量不应大于1%；细骨料含泥量不应大于2%；水采用自来水或可饮用的天然水；混凝土强度不应低于,C20，,每立方米混凝土水泥用量不少于330,kg，,水灰比不应大于0.55；含砂率宜为35%40%；灰砂比宜为1212.5。,7,.3.2,构造要求,刚性防水屋面构造见,图,7.7,所示。,7,.3.3,细石混凝土防水层施工,强制性条文,：,“,细石混凝土防水层不得有渗漏或者积水现象。,”,（,1,）分格缝留置,分格缝又称,分仓缝,，应按设计要求设置，如设计无明确规定，,留设原则,为：分格缝应设在屋面板的支承端、屋面转折处、防水层与突出层面结构的交接处，其纵横间距,不宜大于,6,m,。,一般为一间一分格，分格面积不超过,20,m,2,；,分格缝上口宽为,30,mm,，,下口宽为,20,mm,，,应嵌填密封材料。,（,2,）防水层细石混凝土浇捣,在混凝土浇捣前，应清除隔离层表面浮渣、杂物，先在隔离层上刷水泥浆一道，使防水层与隔离层紧密结合，随即浇筑细石混凝土。,混凝土的浇捣按,先远后近、先高后低,的原则进行。,施工时，一个分格缝范围内的混凝土必须一次浇完，不得留施工缝；分格缝做成直立反边（,图,7.8,），并与板一次浇筑成型。,（,4,）,密封材料嵌缝,强制性条文：,“,密封材料嵌缝必须密实、连续、饱满、粘结牢固，无气泡、开裂、脱落等缺陷。,”,密封防水部位的基层应牢固，表面应平整、密实，不得有蜂窝、麻面、起皮和起砂现象；嵌填密封材料的基层应干净、干燥。,密封防水处理的基层，应涂刷与密封材料相配套的基层处理剂，处理剂应配比准确，搅拌均匀。,7,.3.4,隔离层施工,为了减小结构变形对防水层的不利影响，可将防水层和结构层完全脱离，在结构层和防水层之间增加一层厚度为,1020,mm,的,粘土砂浆，或铺贴卷材隔离层,。,（,1,）粘土砂浆隔离层施工,将石灰膏砂粘土,=1,2.4,3.6,材料均匀拌和，铺抹厚度为,1020,mm,，,压平抹光，待砂浆基本干燥后，进行防水层施工。,（,2,）卷材隔离层施工,用,1,3,水泥砂浆找平结构层，在干燥的找平层上铺一层干细砂后，再在其上铺一层卷材隔离层，搭接缝用热沥青玛,。,7.4,涂膜防水屋面,涂膜防水屋面,是在钢筋混凝土装配式结构的屋盖体系中，板缝采用油膏嵌缝，板面压光具有一定的防水能力，通过涂布一定厚度高聚物改性沥青、合成高分子材料，经常温,交联固化,形成具有一定弹性的胶状涂膜，达到防水的目的。,涂膜防水屋面构造见,图7.13,所示。,涂膜防水施工：,基层表面清理、修理,喷涂基层处理剂,节点部位附加增强处理,涂布防水,清理及检查修理,适用于：,、,级,的屋面防水；也可作为,、,级屋面的多道,防水,设防,中的一道防水层。,各种材料的品种、类型及性能均应符合设计及有关标准的规定。（水乳型涂料、溶剂型涂料）,施工时，应先做节点、附加层，再进行大面积施工。,涂层施工可采用刮涂或喷涂方法，分层进行。,7.4.1,材料要求,涂料有,厚质涂料,和,薄质涂料,之分。,厚质涂料,有：石灰乳化沥青防水涂料、膨润土乳化沥青涂料、石棉沥青防水涂料、粘土乳化沥青涂料等。,薄质涂料,分三大类：沥青基橡胶防水涂料、化工副产品防水涂料、合成树脂防水涂料。,同时又分为,溶剂型,和,乳液型,两种类型。,溶剂型涂料,是高分子材料溶解于溶剂中形成的溶液。,乳液型涂料,是以水作为分散介质，是高分子材料以极微小的颗粒稳定悬浮于水中，形成的乳,液，水分蒸发后成膜。,建筑工程上应用的防水涂料标准见,表7.13,所示。高聚物改性防水涂料质量要求见,表7.14,所示。,涂膜防水屋面常用的胎体增强材料有玻璃纤维布、合成纤维薄毡、聚酯纤维无纺布等。胎体增强材料的质量应符合,表7.15,的要求。,表7.13 现行建筑防水涂料材料标准,类别,标准名称,标准号,防水涂料,聚氨酯防水涂料,JC/T500,92,（,96,）,溶剂型橡胶沥青防水涂料,JC/T852,1999,聚合物乳液建筑防水涂料,JC/T864,2000,聚合物水泥防水涂料,JC/T894,2001,表,7.14,高聚物改性防水涂料质量要求,项 目,质量要求,固体含量（,%,）,43,耐热度（,80,C,，,5h,）,无流淌、起泡和滑动,柔性（,-10,C,）,3,mm,厚，绕,20mm,圆棒，无裂纹、无断裂,不透水性,压力（,MPa,）,0.1,保持时间（,min,）,30,延伸（,20,2,C,）、,拉伸（,mm,）,4,.,5,表,7.15,胎体增强材料质量要求,项目,质量要求,聚酯无纺布,化纤无纺布,玻纤布,外观,均匀、无团状，平整、无折皱,拉力（不小于，,N/mm2,）,纵向,150,45,90,横向,100,35,50,延伸率（不小于，,%,）,纵向,10,20,3,横向,20,25,3,7.4.2,基层施工,涂膜防水屋面结构层、找平层与卷材防水屋面基本相同。屋面的板缝施工应满足下列要求：,清理板缝浮灰时，板缝必须干燥；,非保温屋面的板缝上应预留凹槽，并嵌填密实材料；,板缝应用细石混凝土浇捣密实；,抹找平层时，分格缝与板端缝对齐、均匀顺直，并嵌填密封材料；,涂层施工时，板端缝部位空铺的附加层，每边距板缝边缘不得小于80,mm。,7.4.3,涂膜防水层施工,强制性条文,：“,涂膜防水层不得有渗漏或积水现象,。”,施工验收规范规定,：涂膜防水应根据防水涂料的品种,分层分遍涂布,，不得一次涂成；应待先涂的涂层干燥成膜后，方可涂后一遍涂料；需铺设胎体增强材料时，屋面坡度小于,15%,可平行屋脊铺设，屋面坡度大于,15%,时应垂直屋脊铺设；胎体长边搭接宽度不应小于,50,mm,，,短边搭接宽度不应小于,70,mm,；,采用两层胎体增强材料时，上下层不得相互垂直铺设，搭接缝应错开，其间距不应小于幅宽的,1/3,。,涂膜防水层的厚度,：高聚物改性沥青防水涂料，在屋面防水等级为级时不应小于,3,mm,；,合成高分子防水涂料，在屋面防水等级为级时不应小于,1.5,mm,。,施工要点,：防水涂膜应分层分遍涂布，第一层一般不需要刷冷底子油。待先涂的涂层干燥成膜后，方可涂布后一遍涂料。在板端、板缝、檐口与屋面板交接处，先干铺一层宽度为,150,300,mm,塑料薄膜缓冲层。铺贴玻璃丝布或毡片应采用搭接法，长边搭接宽度不小于,70,mm,，,短边搭接宽度不小于,100,mm,，,上下两层及相邻两幅的搭接缝应错开,1/3,幅宽，但上下两层不得互相垂直铺贴。,铺加衬布前，应先浇胶料并刮刷均匀，然后立即铺加衬布，再在上面浇胶料刮刷均匀，纤维不露白，用辊子滚压实，排尽布下空气。,必须待上道涂层干燥后方可进行后道涂料施工，干燥时间视当地温度和湿度而定，一般为424,h。,涂膜防水屋面应设涂层保护层。,7.,5,地下防水工程,地下防水的主要形式有：防水混凝土结构防水、刚性防水、卷材防水和涂膜防水等。,强制性条文,：,“,地下防水工程所使用防水材料，应有产品的合格证书和性能检测报告，材料的品种、规格、性能等应符合现行的国家产品标准和设计要求。不合格材料不得在工,程中使用。”,7,.5.1,防水混凝土结构施工,强制性条文：,“,防水混凝土的抗压强度和抗渗压力必须符合设计要求。防水混凝土的变形缝、施工缝、后浇带、穿墙管道、埋设件等设置和构造，均须符合设计要求，严禁有渗漏。,”,防水混凝土结构是依靠混凝土材料本身的密实性而具有防水能力的整体式混凝土或钢筋混凝土结构。,它既是承重结构、围护结构，又满足抗渗、耐腐和耐侵蚀结构要求。,浇筑防水混凝土结构常采用普通防水混凝土和外加剂防水混凝土。,普通防水混凝土,是在普通混凝土骨料级配的基础上，调整配合比，控制水灰比、水泥用量、灰砂比和坍落度来提高混凝土的密实性，从而抑制混凝土中的孔隙，达到防水的目的。,外加剂防水混凝土,是加入适量外加剂（减水剂、防水剂），改善混凝土内部组织结构，增加混凝土的密实性，提高混凝土的抗渗能力。,（1）防水混凝土材料要求,采用的水泥强度等级不应低于32.5级；砂宜用中砂，含泥量不得大于30%，泥块含量不得大于1.0%；石子的粒径宜为540,mm，,含泥量不得大于1.0%，泥块含量不得大于0.5%；用水采用一般饮用水或天然洁净水；外加剂的技术性能，应符合国家或行业标准一等品及以上的质量要求。,（2）防水混凝土配合比,防水混凝土的配合比应根据设计要求确定。每立方米混凝土的水泥用量不少于300,kg，,水灰比不宜大于0.55，砂率宜为35%40%，灰砂比宜为1212.5，混凝土的坍落度不宜大于50,mm。,（3）防水混凝土的施工要点,支模模板严密不漏浆，有足够的刚度、强度和稳定性，固定模板的铁件不能穿过防水混凝土，结构用钢筋不得触击模板，避免形成渗水路径。,搅拌符合一般普通混凝土搅拌原则。防水混凝土必须用机械充分均匀拌和，不得用人工搅拌，搅拌时间比普通混凝土搅拌时间略长，一般为120,s。,运输运输中防止漏浆和离析泌水现象，如果发生泌水离析，应在浇筑前进行二次拌和。,浇筑、振捣浇筑前应清理模板内的杂质、积水，模板应湿水。,施工缝的要求施工缝是防水较薄弱的部位，应不留或少留施工缝。施工缝的做法见,图7.14,所示。,养护与拆模养护对防水混凝土的抗渗性能影响很大，特别是早期湿润养护更为重要，如果早期失水，将导致防水混凝土的抗渗性大幅度降低。,7,.5.2,水泥砂浆防水层施工,强制性条文,：,“,水泥砂浆防水层各层之间必须结合牢固，无空鼓现象。,”,水泥砂浆防水层是在混凝土或砌砖的基层上用多层抹面的水泥砂浆等构成的防水层，,它是利,用抹压均匀、密实，并交替施工构成坚硬封闭的整体，具有较高的抗渗能力（2.53.0,MPa，30d,无渗漏），以达到阻止压力水的渗透作用。,适用于承受一定静水压力的地下和地上钢筋混凝土、混凝土和砖石砌体等防水工程。,（,1,）水泥砂浆防水层材料要求,防水混凝土的配合比应根据设计要求确定。每立方米混凝土的水泥用量不少于300,kg，,水灰比不宜大于0.55，砂率宜为35%40%，灰砂比宜为1212.5，混凝土的坍落度不宜大于50,mm。,（,2,）水泥砂浆防水层基层要求,水泥砂浆铺抹前，基层的混凝土和砌筑砂浆强度不低于设计值的,80%,；基层表面应坚实、平整、粗糙、洁净，并充分湿润，无积水；基层表面的孔洞、缝隙应用与防水层相同的砂浆填塞抹平。,（,3,）水泥砂浆防水层施工要点,基层的处理,基层处理包括清理、浇水、刷洗、补平等工序，应使基层表面保持湿润、清洁、平整、坚实、粗糙。,灰浆的配合比和拌制,与基层结合的第一层水泥浆是用水泥和水拌和而成，水灰比为,0.55,0.60,；其他层水泥浆的水灰比为,0.37,0.40,；水泥砂浆由水泥、砂、水拌和而成，水灰比为,0.40,0.50,，灰砂比为,1.5,2.0,。,防水层施工,水泥砂浆防水层，在迎水面基层的防水层一般采用,“,五层抹面法,”,；背水面基层的防水层一般采用,“,四层抹面法,”,。,防水层的施工缝需留斜坡阶梯形槎；一般留在地面上，具体要求见,图7.15,所示。,防水层的养护,水泥砂浆防水层施工完毕后应立即进行养护，对于地上防水部分应浇水养护，地下潮湿部位不必浇水养护。,7,.5.3,卷材防水层施工,卷材防水层应采用,高聚物改性沥青防水卷材和合成高分子防水卷材,。,所选用的基层处理剂、,胶粘剂、密封材料等,配套材料,，均应与铺贴卷材材性相容。卷材防水层应在地下工程主体,迎水面铺贴,。,卷材防水层是依靠结构的刚度由多层卷材铺贴而成的，要求结构层坚固、形式简单，粘贴卷,材的基层面要平整干燥。,7.5.3.1,地下结构卷材防水层的铺贴方式,地下防水工程一般把卷材防水层设在建筑
