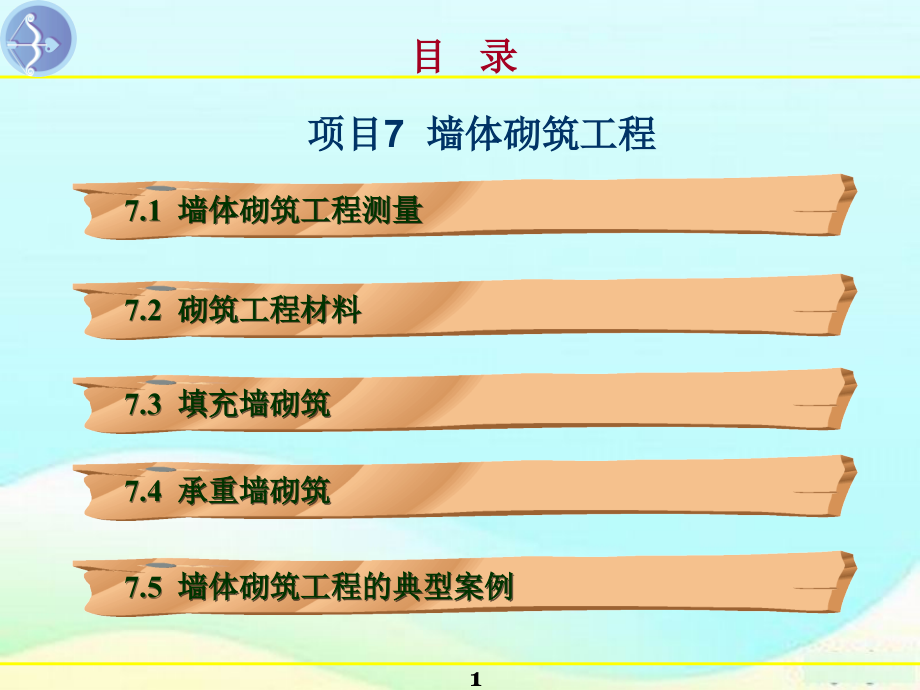

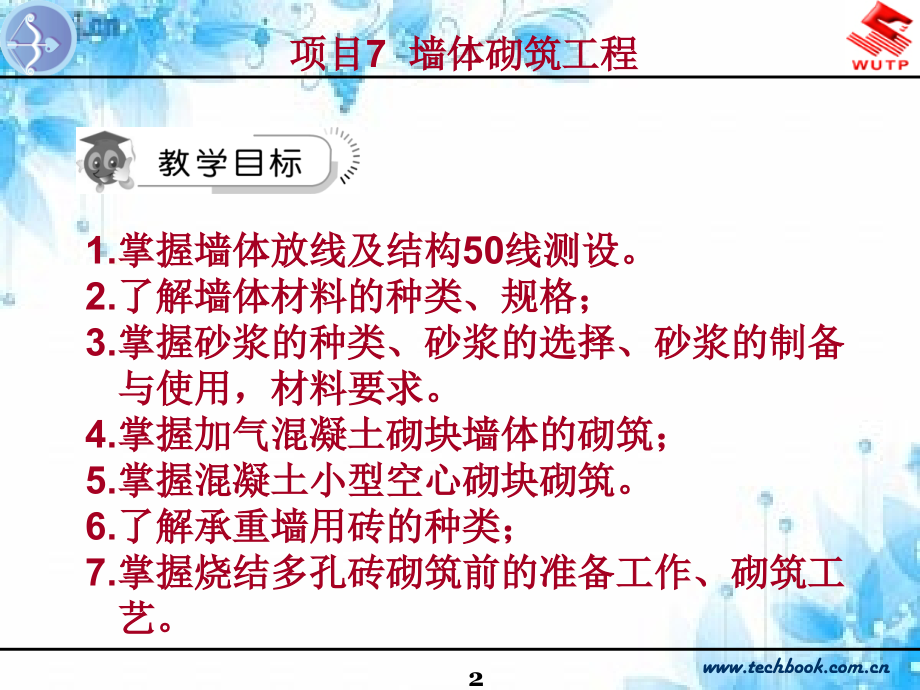

单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,*,7.1 墙体砌筑工程测量,项目7 墙体砌筑工程,目,录,7.2 砌筑工程材料,7.3 填充墙砌筑,7.4 承重墙砌筑,7.5 墙体砌筑工程的典型案例,1,项目7 墙体砌筑工程,1.掌握墙体放线及结构50线测设。,2.了解墙体材料的种类、规格；,3.掌握砂浆的种类、砂浆的选择、砂浆的制备,与使用，材料要求。,4.掌握加气混凝土砌块墙体的砌筑；,5.掌握混凝土小型空心砌块砌筑。,6.了解承重墙用砖的种类；,7.掌握烧结多孔砖砌筑前的准备工作、砌筑工,艺。,2,7.1,墙体砌筑工程测量,3,7.1.1.1 首层墙体轴线引测方法,基础砌完后，根据控制桩将主墙体的轴线利用经纬仪引到基础墙身上，如图7.1所示，并用墨线弹出墙体轴线，标出轴线号或“中”字形式，即确定了上部砖墙的轴线位置。同时，用水准仪在基础露出自然地坪的墙身上，抄出-0.100m或-0.150m标高线，并在墙的四周都弹出墨线来，作为以后砌上部墙体时控制标高的依据。,7.1.1 墙体测量放线,7.1 墙体砌筑工程测量,4,图7.1 首层墙体轴线引测,7.1 墙体砌筑工程测量,5,7.1.1.2 二层以上墙体轴线引测方法,首层楼板安装完毕、抄平之后，即可进行二层的放线工作。,（1）先在各横墙的轴线中选取在长墙中间部位的某道轴线，如图7.2中，取轴线作为横墙中的主轴线。根据基础墙轴线，向轴线量出尺寸，量准确后在轴立墙上标出轴线位置。以后每层均以此轴立线为放横墙线的主轴线。,同样，在山墙上选取纵墙中一条在山墙中部的轴线，如图7.2中的,B,轴，在,B,轴墙根部标出立线，作为以上各层放纵墙线的主轴线。,7.1 墙体砌筑工程测量,6,图7.2 选择主轴线,7.1 墙体砌筑工程测量,7,（3）在楼层上定出了互相垂直的一对主轴线之后，其他各道墙的轴线就可以根据图纸的尺寸，以主轴线为基准线，利用钢尺及小线在楼层上进行放线。如果没有经纬仪，可采用垂球法，见图7.4。,图7.4 垂球法放线,7.1 墙体砌筑工程测量,10,基础砌完之后，除要把主墙体的轴线由龙门桩或龙门板上引到基础墙上外，还要在基础墙上抄出一条-0.100m或-0.150m标高的水平线。楼层各层标高除立皮数杆控制外，亦可用在室内弹出的水平线控制。,当砖墙砌到一步架高后，应随即用水准仪在墙内进行抄平，并弹出离室内地面高500mm的线，在首层即为0.5m标高线（现场叫五零线），在以上各层即为该层标高加0.5m的标高线。,7.1.2 结构50线测设,7.1 墙体砌筑工程测量,11,这道水平线是用来控制层高及放置门、窗过梁高度的依据，也是室内装饰施工时做地面标高，墙裙、踢脚线、窗台及其他有关的装饰标高的依据。,当二层墙砌到一步架高后，随即在楼梯间处用钢尺把底层的0.5m标高线引入到上层，就得到二层0.5m标高线。如层高为3.3m，那么从底层0.5m标高线往上量3.3m画一铅笔痕，随后用水准仪及标尺从这点抄平，即可把楼层的全部0.5m标高线弹出。,7.1 墙体砌筑工程测量,12,7.2,砌体工程材料,13,7.2.1.1 砂浆的分类及作用,砂浆的作用是把块体黏结成整体，起胶结作用，并抹平块体表面使其均匀受力，起承载和传力作用。另外，砂浆还可以填实缝隙，起到保温、密封的作用。,砂浆按组成可分为以下三类：,7.2.1 砌筑砂浆,7.2 砌体工程材料,14,1.水泥砂浆,无塑性掺合料的纯水泥砂浆具有较高的强度和耐久性，但和易性差，多用于潮湿环境的砌体中。,2.混合砂浆,有塑性掺合料的水泥砂浆（如水泥白灰砂浆）具有一定的强度和耐久性，且和易性和保水性好，多用于一般墙体中。,3.非水泥砂浆,不含有水泥的砂浆（如白灰砂浆、黏土砂浆等）强度低且耐久性差，可用于简易或临时建筑的砌体中。,7.2 砌体工程材料,15,4.其他砂浆,（1）防水砂浆,在水泥砂浆中加入3%5%的防水剂制成。防水砂浆应用于需要防水的砌体（如地下室、砖砌水池、化粪池等）中，也广泛用于房屋的防潮层。,（2）嵌缝砂浆,一般使用水泥砂浆，也有用石灰砂浆的。其主要是砂子必须采用细砂或特细砂，以利于勾缝。,7.2 砌体工程材料,16,（3）聚合物砂浆,它是一种掺入一定量高分子聚合物的砂浆，适用于有特殊要求的砌筑物。,为了改善砂浆在砌筑时的和易性，可掺入适量的塑化剂。除石灰膏等掺合剂外，还有微沫剂，也称松香皂，它是松香、碱（氢氧化钠或碳酸钠）及水加热熬制而成的。和易性好的砂浆便于施工，易于保证质量，提高劳动生产率。砂浆的和易性主要取决于砂浆的稠度和保水性。,7.2 砌体工程材料,17,砂浆的强度等级以M表示，它是以边长为70.7mm的立方体试块，龄期为28d抗压试验测得的抗压强度确定的。砌筑砂浆强度等级分为M20、M15、M10、M7.5、M5、M2.5等六级。,7.2 砌体工程材料,18,7.2.1.2 砌筑砂浆的原材料要求,1.水泥,砌筑用水泥对品种、强度等级没有限制，但使用水泥时，应注意水泥的品种性能及适用范围。选用普通硅酸盐水泥或矿渣硅酸盐水泥时，不宜选用强度等级太高的水泥，水泥砂浆不宜选用强度等级大于42.5级的水泥，混合砂浆不宜选用强度等级大于52.5级的水泥。对不同厂家、品种、强度等级的水泥，应分别贮存，不得混合使用。,7.2 砌体工程材料,19,水泥进入施工现场应有出厂质量保证书，且品种和强度等级应符合设计要求。对进场的水泥质量应按有关规定进行复检，经试验鉴定合格后方可使用。出厂日期超过90d的水泥(快硬硅酸盐水泥超过30d)应进行复检，复检达不到质量标准不得使用。严禁使用安定性不合格的水泥。,7.2 砌体工程材料,20,2.砂,砖砌体、砌块砌体及料石砌体用的砂浆宜用中砂，砌毛石用的砂浆宜用粗砂，并应过筛，不得含有草根、土块、石块等杂物。砂应进行抽样检验，并符合现行国家标准的要求。采用细砂的地区，砂允许含泥量可经试验后确定。,7.2 砌体工程材料,21,3.石灰,（1）石灰岩经煅烧分解，放出二氧化碳气体，得到的产品即为生石灰。生石灰主要技术指标应符合表7.1的规定。,表7.1 生石灰的主要技术指标表,7.2 砌体工程材料,22,（2）熟化后的石灰称为熟石灰，其成分以氢氧化钙为主。根据加水量的不同，石灰可被熟化成粉状的消石灰、浆状的石灰膏和液体状态的石灰乳。消石灰的主要技术指标应符合表7.2的规定。,表7.2 消石灰的主要技术指标表,7.2 砌体工程材料,23,（3）生石灰熟化成石灰膏时，应用孔洞不大于3mm3mm的网过滤，熟化时间不得少于7d；对于磨细生石灰粉，其熟化时间不得少于1d。沉淀池中贮存的石灰膏，应防止干燥、冻结和污染。严禁使用脱水硬化的石灰膏。,（4）黏土膏。采用黏土或亚黏土制备黏土膏时，宜用搅拌机加水搅拌，使孔径不大于3mm3mm的网过筛。用比色法鉴定黏土中的有机物含量时，应浅于标准色。,7.2 砌体工程材料,24,（5）粉煤灰。采用品质等级为级的粉煤灰即可。砂浆中的粉煤灰取代水泥率不宜超过40%，砂浆中的粉煤灰取代石灰膏率不宜超过50%。,（6）有机塑化剂。有机塑化剂应符合相应的有关标准和产品说明书的要求。,（7）水。宜采用饮用水。当采用其他来源水时，水质必须符合混凝土用水标准(JGJ 632006)的规定。,7.2 砌体工程材料,25,（8）外加剂。引气剂、早强剂、缓凝剂及防冻剂应符合国家质量标准或施工合同确定的标准，并应具有法定检测机构出具的该产品砌体强度形式检验报告，经砂浆性能试验合格后方可使用。其掺量应通过试验确定。,7.2 砌体工程材料,26,7.2.1.3 砂浆的拌制和使用,（1）砂浆的不同强度等级是用不同数量的原材料拌制成的。各种材料的比例称为配合比。配合比由专业试验室根据水泥强度等级、砂子级别、塑化剂的种类进行设计试配确定，然后下发到施工工地执行。,（2）砂浆组成材料的配料精确度应控制在下列规定之内：水泥、有机塑化剂为2%;砂、石灰膏、黏土膏、粉煤灰、电石膏、磨细生石灰粉为5%。砂应考虑其含水量对配料的影响。,7.2 砌体工程材料,27,（3）砂浆应采用砂浆搅拌机拌和。,搅拌水泥砂浆时，应先将砂及水泥投入，干拌均匀后，再加入水搅拌均匀。,搅拌水泥混合砂浆时，应先将砂及水泥投入，干拌均匀后，再投入石灰膏（或黏土膏等）加水搅拌均匀。,搅拌粉煤灰砂浆时，宜先将粉煤灰、砂与水泥及部分水投入，待基本拌匀后，再投入石灰膏加水搅拌均匀。,7.2 砌体工程材料,28,（4）在水泥砂浆和水泥石灰砂浆中掺用微沫剂时，微沫剂掺量应事先通过试验确定，一般为水泥用量的0.5/100001/10000（微沫剂按100%纯度计）。微沫剂宜用不低于70的水稀释至5%10%的浓度。微沫剂溶液应随拌和水投入搅拌机内。,（5）砂浆搅拌时间，从投料完算起应符合下列规定：,水泥砂浆和水泥混合砂浆，不得少于2min;,粉煤灰砂浆及掺用外加剂的砂浆，不得少于3min;,掺用微沫剂的砂浆为35min。,7.2 砌体工程材料,29,（6）拌成后的砂浆，其稠度应符合表7.3的规定，分层度不应大于30mm，颜色一致。,表7.3 砌筑砂浆的稠度,7.2 砌体工程材料,30,（7）砂浆拌成后和使用时，均应盛入贮灰器中，如砂浆出现泌水现象，应在砌筑前再次拌和。,（8）砂浆应随拌随用。水泥砂浆和水泥混合砂浆必须在拌成后3h和4h内使用完毕。当施工期间最高气温超过30时，必须在拌成后2h和3h内使用完毕。砌筑中不得使用隔夜砂浆。,7.2 砌体工程材料,31,7.2.2.1 砖砌体材料,1.烧结普通砖,（1）砖的外形为直角六面体，其尺寸为：长240mm、宽115mm、高53mm。一般配砖尺寸为175mm115mm53 mm（图7.5）。,7.2.2 墙体材料,7.2 砌体工程材料,32,图7.5 烧结普通砖,7.2 砌体工程材料,33,（2）根据抗压强度不同，烧结普通砖分为MU30、MU25、MU20、MU15、MU10五个强度等级。其强度应符合表7.4的规定。,表7.4 烧结普通砖强度等级（MPa）,7.2 砌体工程材料,34,（3）烧结普通砖根据尺寸偏差、外观质量、泛霜和石灰爆裂分为优等品(A)、一等品(B)、合格品(C)三个质量等级。,外观尺寸允许偏差见表7.5；,外观质量允许偏差见表7.6。,表7.5 烧结普通砖尺寸允许偏差（mm）,7.2 砌体工程材料,35,表7.6 烧结普通砖外观质量允许偏差（mm）,7.2 砌体工程材料,36,（4）砖的外形应该平整、方正，外观应无明显的弯曲、缺棱、掉角、裂缝等缺陷，敲击时发出清脆的金属声，色泽均匀一致。,（5）泛霜,优等品：无泛霜；,一等品：不允许出现中等泛霜；,合格品：不得严重泛霜。,7.2 砌体工程材料,37,（6）石灰爆裂,优等品：不允许出现最大尺寸大于2mm的爆裂区域。,一等品：最大破坏尺寸大于2mm且小于或等于10mm的爆裂区域，每组砖样不得多于15处；不允许出现最大破坏尺寸大于10mm的爆裂区域。,合格品：最大破坏尺寸大于2mm且小于或等于15mm的爆裂区域，每组砖样不得多于15处，其中大于10mm的不得多于7处；不允许出现最大破坏尺寸大于15mm的爆裂区域。,7.2 砌体工程材料,38,2.蒸压灰砂砖,（1）砖的外形为直角六面体，尺寸为240mm115mm53mm。,（2）根据抗压强度不同，蒸压灰砂砖分为MU25、MU20、MU15、MU10四个强度等级。其强度应符合表7.7的规定。,表7.7 蒸压灰砂砖强度等级（MPa）,7.2 砌体工程材料,39,3.粉煤灰砖,（1）粉煤灰砖的外形为直角六面体，尺寸为240mm115mm53mm。,（2）根据抗压强度不同，粉煤灰砖分为MU30、MU25、MU20、MU15、MU10五个强度等级。其强度应符合表7.8的规定。,表7.8 粉煤灰砖强度等级（MPa）,7.2 砌体工程材料,40,4.烧结多孔砖,烧结多孔砖是指以黏土、页岩、煤矸石、粉煤灰为主要原料，经焙烧而成的孔洞率不小于25%的砖（图7.6）。,图7.6 烧结多孔砖,7.2 砌体工程材料,41,烧结多孔砖按主要原料分为黏土多孔砖、页岩多孔砖、煤矸石多孔砖和粉煤灰多孔砖。,（1）烧结多孔砖分为P型（外形尺寸为240mm115mm90mm)和M型（外形尺寸为190mm190mm90mm)，而目前混合结构工程中多用P型承重烧结多孔砖。,（2）烧结多孔砖根据抗压强度不同，分为MU30、MU25、MU20、MU15、MU10五个强度等级。,（3）强度和抗风化性能合格的烧结多孔砖，根据尺寸偏差、外观质量、孔形及孔洞排列、泛霜、石灰爆裂等情况分为优等品、一等品和合格品三个质量等级。,7.2 砌体工程材料,42,5.煤渣砖,煤渣砖是指以煤渣为主要原料，掺入适量石灰、石膏，经混合、压制成型、蒸养或蒸压而成的实心煤渣砖。煤渣砖可用于工业与民用建筑的墙体和基础，但用于基础或用于易受冻融和干湿交替作用的建筑部位时，必须使用MU15级及以上的砖。煤渣砖不得用于长期受热200以上，受急冷急热和有酸性介质侵蚀的建筑部位。,7.2 砌体工程材料,43,（1）煤渣砖外形为直角六面体，公称尺寸为：长240mm，宽115mm，高53mm。,（2）煤渣砖的强度等级应符合表7.9的规定。优等品的强度等级应不低于MU15级，一等品的强度等级应不低于MU10级，合格品的强度等级应不低于MU7.5级。,表7.9 煤渣砖强度等级（MPa）,注：强度等级以蒸汽养护后2436h内的强度为准。,7.2 砌体工程材料,44,6.矿渣砖,矿渣砖是用水淬矿渣90%、石灰10%，加水15%（按矿渣、石灰的总重量）拌匀、消解，活化后制模成型，经常压蒸汽养护而成。,（1）矿渣砖的规格为240mm115mm53mm。,（2）矿渣砖的强度等级可分为MU10、MU15、MU20三级。,（3）其吸水率为7%9.5%。,（4）其抗冻性合格。,7.2 砌体工程材料,45,7.碳化灰砂砖,用85%90%的石屑或砂、10%15%石灰，加水调拌均匀，压制成型，利用石灰窑的二氧化碳废气进行碳化而成，呈灰白色。,（1）碳化灰砂砖的规格为240mm115mm53mm。,（2）碳化灰砂砖的强度等级可分为MU7.5、MU10、MU15三级。,（3）其吸水率为8%8.7%。,（4）其抗冻性合格。,碳化灰砂砖不得在水流冲刷及严重的化学侵蚀等处使用。,7.2 砌体工程材料,46,8.煤矸石砖（煤矸石半内燃砖）,煤矸石砖是由采煤带出的煤矸石经粉碎、掺入少量黏土、再加水搅拌压制成型，干燥后焙烧而成。因其本身也是燃料，故焙烧时可节约煤50%60%。,（1）煤矸石砖的规格为240mm115mm53mm。,（2）煤矸石砖的强度等级可分为MU10、MU15、MU20等三级。,（3）其吸水率为6.8%23%。,（4）其抗冻性合格。,7.2 砌体工程材料,47,7.2.2.2 砌块墙体材料,砌块是指砌筑用人造块材，外形多为直角六面体。砌块系列中主规格的长度、宽度或高度有一项或一项以上分别大于365mm、240mm或115mm，但高度不大于长度或宽度的6倍，长度不超过高度的3倍。砌块系列中，主规格高度大于115mm而又小于380mm的砌块称为小型砌块，简称小砌块。,小型砌块按其所用材料不同，有蒸压加气混凝土砌块、普通混凝土小型空心砌块、轻骨料混凝土小型空心砌块、粉煤灰砌块、粉煤灰小型空心砌块等。,7.2 砌体工程材料,48,1.蒸压加气混凝土砌块,蒸压加气混凝土砌块是以水泥、矿渣、砂、石灰等为原料，加入发气剂，经搅拌、成型、高压蒸汽养护而成。,加气混凝土砌块一般规格有两个系列：,（1）长度为600mm，高度为200mm、250mm、300mm，宽度为75mm、100mm、125mm、150mm、175mm、200mm、225mm（以25mm递增）,7.2 砌体工程材料,49,（2）长度为600mm，高度为240mm、300mm，宽度为60mm、120mm、180mm、240mm(以60mm 递增),加气混凝土砌块按抗压强度分，有MU1.0、MU2.5、MU3.5、MU5.0、MU7.5等五个强度等级。,加气混凝土砌块按尺寸偏差、外观，可分为优等、一等、合格等三个品级。,7.2 砌体工程材料,50,2.普通混凝土小型空心砌块,普通混凝土小型空心砌块以水泥、砂、碎石或卵石、水等预制而成。,普通混凝土小型空心砌块主规格尺寸为390mm190mm190mm，有两个方形孔，最小外壁厚应不小于30mm，最小肋厚应不小于25mm，空心率应不小于25%，见图7.7。,普通混凝土小型空心砌块按其强度不同，分为MU5、MU7.5、MU10、MU15、MU20等五个强度等级。,普通混凝土小型空心砌块按其尺寸偏差、外观质量，可分为优等品、一等品和合格品。,7.2 砌体工程材料,51,图7.7 混凝土空心砌块,7.2 砌体工程材料,52,3.轻骨料混凝土小型空心砌块,轻骨料混凝土小型空心砌块以水泥、轻骨料、砂、水等预制而成。,轻骨料混凝土小型空心砌块主规格尺寸为390mm190mm190mm。,按其孔的排数有单排孔、双排孔、三排孔和四排孔等四类，见图7.8。,轻骨料混凝土小型空心砌块按尺寸偏差、外观质量，可分为优等品、一等品和合格品。,7.2 砌体工程材料,53,图7.8 轻骨料混凝土小型空心砌块,7.2 砌体工程材料,54,4.粉煤灰砌块,粉煤灰砌块是以粉煤灰、石灰、石膏和骨料等为原料，加水搅拌、振动成型、蒸汽养护而成的。,粉煤灰砌块的主要规格尺寸为880mm380mm240mm、880mm430mm240mm。砌块端面留灌浆槽，见图7.9。,粉煤灰砌块按其抗压强度不同，分为MU10、MU13两个强度等级。,7.2 砌体工程材料,55,图7.9 粉煤灰砌块,7.2 砌体工程材料,56,5.粉煤灰小型空心砌块,粉煤灰小型空心砌块（图7.10）是以粉煤灰、水泥及各种轻、重骨料加水经拌和制成的小型空心砌块。其中粉煤灰用量不应低于原材料质量的10%，生产过程中也可加入适量的外加剂来调节砌块的性能。,7.2 砌体工程材料,57,图7.10 粉煤灰小型空心砌块,7.2 砌体工程材料,58,粉煤灰小型空心砌块具有轻质高强、保温隔热、抗震性能好的特点，可用于框架结构的填充墙等结构部位。粉煤灰小型空心砌块按抗压强度，分为MU2.5、MU3.5、MU5.0、MU7.5、MU10.0和MU15.0等六个强度等级。,7.2 砌体工程材料,59,7.3,填充墙砌筑,60,加气混凝土砌块是以水泥、矿渣、砂、石灰等为主要原料，加入发气剂，经搅拌成型、蒸压养护而成的实心砌块。,7.3.1 加气混凝土砌块墙体砌筑,7.3 填充墙砌筑,61,7.3.1.1 构造要求,（1）加气混凝土砌块可砌成单层墙或双层墙体。单层墙是将加气混凝土砌块立砌，墙厚为砌块的宽度。双层墙是将加气混凝土砌块立砌两层,中间夹以空气层，两层砌块间每隔500mm墙高在水平灰缝中放置46的钢筋扒钉，扒钉间距为600mm，空气层厚度约7080mm，见图7.11。,7.3 填充墙砌筑,62,图7.11 加气混凝土砌块墙,（a）单层砌块墙；（b）双层砌块墙,7.3 填充墙砌筑,63,（2）承重加气混凝土砌块墙的外墙转角处、墙体交接处，均应沿墙高1m左右，在水平灰缝中放置拉结钢筋，拉结钢筋为36，钢筋伸入墙内不少于1000mm，见,图7.12,。,（3）非承重墙与承重墙交接处，应沿墙高每隔1m左右用26或34钢筋与承重墙拉结，每边伸入墙内长度不小于700mm，见,图7.13,。,7.3 填充墙砌筑,64,图7.12 承重砌块墙的拉结钢筋,7.3 填充墙砌筑,65,图7.13 非承重墙与承重墙拉结,7.3 填充墙砌筑,66,（4）非承重墙与框架柱交接处，除了上述布置拉结筋外，还应用8钢筋套过框架柱后插入砌块顶的孔洞内，孔洞内用黏结砂浆分两次灌密实，见,图7.14,。,（5）为防止加气混凝土砌块砌体开裂，在墙体洞口的下部应放置26钢筋，伸过洞口两侧边的长度，每边不得少于500mm，见,图7.15,。,7.3 填充墙砌筑,67,图7.14 非承重墙与框架柱拉结,7.3 填充墙砌筑,68,图7.15 砌块墙窗口下配筋,7.3 填充墙砌筑,69,7.3.1.2 砌筑准备,（1）墙体施工前，应将基础顶面或楼层结构面按标高找平，依据图纸放出第一皮砌块的轴线、砌体的边线及门窗洞口位置线。,（2）砌块提前2d进行浇水湿润，浇水时把砌块上的浮尘冲洗干净。,7.3 填充墙砌筑,70,（3）砌筑墙体前，应根据房屋立面图、剖面图、砌块规格等绘制砌块排列图(水平灰缝按15mm，垂直灰缝按20mm)，按排列图制作皮数杆，根据砌块砌体标高要求立好皮数杆，皮数杆立在砌体的转角处。皮数杆在纵向的间距不应大于15m。,（4）配制砂浆：按设计要求的砂浆品种、强度等级进行砂浆配制，配合比由试验室确定。计量精度为：水泥2%，砂、石灰膏控制在5%以内。应采用机械搅拌，搅拌时间不少于1.5min。,7.3 填充墙砌筑,71,7.3.1.3 砌块排列,（1）应根据工程设计施工图纸，结合砌块的品种规格，绘制砌体砌块的排列图，经审核无误后，按图进行排列。,（2）排列应从基础顶面或楼层面进行，排列时应尽量采用主规格的砌块，砌体中主规格砌块应占总量的80%以上。,（3）砌块排列应按设计的要求进行，砌筑外墙时，应避免与其他墙体材料混用。,（4）砌块排列上下皮应错缝搭砌，搭砌长度一般为砌块长度的1/3，也不应小于150mm。,7.3 填充墙砌筑,72,（5）砌体的垂直缝与窗洞口边线要避免同缝。,（6）外墙转角处及纵横墙交接处，应将砌块分皮咬槎，交错搭砌。砌体砌至门窗洞口边非整块时，应用同品种的砌块加工切割，不得用其他砌块或砖镶砌。,（7）砌体水平灰缝厚度一般为15mm，如果加网片筋，则砌体水平灰缝的厚度为2025mm、垂直灰缝的厚度为20mm。垂直灰缝大于30mm时，应用C20级细石混凝土灌实。,7.3 填充墙砌筑,73,（8）凡砌体中需固定门窗或其他构件以及搁置过梁、搁板等部位，应尽量采用大规格和规则整齐的砌块砌筑，不得使用零星砌块砌筑。,（9）砌块砌体与结构构件位置有矛盾时，应先满足构件要求。,7.3 填充墙砌筑,74,7.3.1.4 砌筑要点,加气混凝土小砌块一般采用铺灰刮浆法，即先用瓦刀或专用灰铲在墙顶上摊铺砂浆，在已砌的砌块端面刮浆，然后将小砌块放在砂浆层上并与前块挤紧，随手刮去挤出的砂浆；也可采用只摊铺水平灰缝的砂浆，竖向灰缝用内外临时夹板灌浆。,7.3 填充墙砌筑,75,（1）将搅拌好的砂浆通过吊斗或手推车运至砌筑地点，在砌块就位前用大铁锹、灰勺进行分块铺灰。较小的砌块最大铺灰长度不得超过1500mm。,（2）砌块就位与校正：砌块砌筑前应把表面浮尘和杂物清理干净，砌块就位应先远后近、先下后上、先外后内，应从转角处或定位砌块处开始，吊砌一皮校正一皮。,（3）砌块就位与起吊时，应避免偏心导致砌块底面水平下落。砌块就位时由人手扶控制对准位置，缓慢地下落，经小撬棍微撬，拉线控制砌体标高和墙面平整度，用托线板挂直，校正为止。,7.3 填充墙砌筑,76,（4）竖缝灌砂浆：每砌一皮砌块就位后，用砂浆灌实直缝。随后进行灰缝的勒缝（原浆勾缝），深度一般为35mm。加气混凝土砌块墙的灰缝应横平竖直，砂浆饱满，水平灰缝砂浆饱满度不应小于90%，竖向灰缝砂浆饱满度不应小于80%。水平灰缝厚度宜为15mm，竖向灰缝宽度宜为20mm。,（5）加气混凝土砌块的切锯、钻孔打眼、镂槽等应采用专用设备、工具进行加工，不得用斧、凿随意砍凿。,7.3 填充墙砌筑,77,（6）外墙水平方向的凹凸部分（如线脚、雨篷、窗台、檐口等）和挑出墙面的构件，应做好泛水和滴水线槽，以免其与加气混凝土砌体交接的部位积水，造成加气混凝土盐析、冻融破坏和墙体渗漏。,（7）砌筑外墙时，砌体上不得留脚手眼（洞）。,7.3 填充墙砌筑,78,（8）当加气混凝土砌块用于砌筑具有保温要求的砌体时，对外露墙面的普通钢筋混凝土柱、梁和挑出的屋面板、阳台板等部位，均应采取局部保温处理措施，如用加气混凝土砌块外包等，可避免贯通式“热桥”；在严寒地区，加气混凝土砌块应用保温砂浆砌筑（图7.16），在柱上还需每隔1m左右的高度甩筋或加柱箍钢筋与加气混凝土砌块砌体连接。,（9）砌筑外墙及非承重隔墙时，不得留脚手眼。,7.3 填充墙砌筑,79,图7.16 外墙局部保温处理,7.3 填充墙砌筑,80,（10）不同干容积密度和强度等级的加气混凝土小砌块不应混砌，也不得用其他砖或砌块混砌。填充墙底、顶部及门窗洞口处局部采用烧结普通砖或多孔砖砌筑时不视为混砌。,（11）加气混凝土砌块墙如无切实有效措施，不得使用于下列部位：建筑物室内地面标高以下部位；长期浸水或经常受干湿交替影响部位；受化学环境侵蚀（如强酸、强碱）或高浓度二氧化碳等环境；砌块表面经常处于80以上的高温环境。,7.3 填充墙砌筑,81,7.3.1.5 质量标准,加气混凝土砌块砌体质量分为合格和不合格两个等级。,1.主控项目,砌块和砌筑砂浆的强度等级应符合设计要求。,检验方法：检查砌块的产品合格证书、产品性能检测报告和砂浆试块试验报告。,7.3 填充墙砌筑,82,2.一般项目,（1）砌体一般尺寸的允许偏差及检验方法应符合表7.10的规定。,抽检数量：对表7.10中的1、2项，在检验批的标准间中随机抽查10%，但不应少于3间；大面积房间和楼道连接两个轴线每10延长米按一标准间计数。每间检验不应少于3处。对表7.10中的3、4项，在检验批中抽检10%，且不应少于5处。,7.3 填充墙砌筑,83,表7.10 加气混凝土砌体的一般尺寸允许偏差,7.3 填充墙砌筑,84,（2）加气混凝土砌块不应与其他块材混砌。,抽检数量：在检验批中抽检20%，且不应少于5处。,检验方法：外观检查。,（3）加气混凝土砌块砌体的灰缝砂浆饱满度不应小于80%。,抽检数量：每步架子不少于3处，且每处不应少于3块。,检验方法：用百格网检查砌块底面砂浆的黏结痕迹面积。,7.3 填充墙砌筑,85,（4）加气混凝土砌块砌体留置的拉结钢筋或网片的位置与砌块皮数相符合。拉结钢筋或网片应置于灰缝中，埋置长度应符合设计要求。,抽检数量：在检验批中抽检20%，且不应少于5处。,检验方法：观察和用尺检查。,（5）砌块砌筑时应错缝搭接，搭接长度不应小于砌块长度的1/3，竖向通缝不应大于2皮。,抽检数量：在检验批的标准间中抽查10%，且不应少于3间。,检验方法：观察和用尺检查。,7.3 填充墙砌筑,86,（6）加气混凝土砌块砌体的水平灰缝厚度及竖向灰缝宽度分别宜为15mm和20mm。,抽检数量：在检验批的标准间中抽查10%，且不应少于3间。,检验方法：用尺量5皮砌块的高度和2m砌体长度。,（7）加气混凝土砌块墙砌至接近梁、板底时，应留一定空隙，待墙体砌筑完并应至少间隔7d后，再将其补砌、挤紧。,抽检数量：每验收批抽10%墙片（每两柱间的填充墙为一墙片），且不应少于3片墙。,检验方法：观察检查。,7.3 填充墙砌筑,87,、,7.3.2.1 材料要求,1.混凝土小型空心砌块的规格,混凝土小型砌块分为普通混凝土小型空心砌块、轻骨料混凝土小型空心砌块，同时又有单排孔（,图7.17,）、双排孔（,图7.18,）和多排孔之分。,7.3.2 混凝土小型空心砌块砌筑,7.3 填充墙砌筑,88,图7.17 混凝土小型空心砌块（单排孔）,7.3 填充墙砌筑,89,图7.18 混凝土小型空心砌块（双排孔）,7.3 填充墙砌筑,90,砌筑施工中，应根据设计要求选用砌块种类及规格。混凝土小型空心砌块一般有以下几种规格：,主砌块(mm):390190190、39019090、39090190、3909090。,辅助块(mm):290190190、29019090、190190190、19019090、90190190、9019090、29090190、2909090、19090190、1909090、9090190、909090。,组合芯柱：截面尺寸长(mm)宽(mm)高(mm)为290190190、29019090，其他规格尺寸可由供需双方共同协商确定。普通混凝土小型空心砌块的规格、尺寸及孔形、空心率等性能，应符合设计要求。,7.3 填充墙砌筑,91,2.砌块质量要求,（1）混凝土小型空心砌块材料的强度等级分为MU5、MU7.5、MU10、MU15和MU20。,（2）混凝土小型空心砌块的相对含水率及抗渗性应符合表7.11、表7.12的规定。,表7.11 混凝土小型空心砌块的相对含水量,7.3 填充墙砌筑,92,表7.12 混凝土小型空心砌块的抗渗性,7.3 填充墙砌筑,93,3.砌块材料的构造要求,（1）混凝土小型空心砌块砌体所用材料的构造要求：,对室内地面以下的砌体应采用普通混凝土小砌块。,五层及五层以上民用建筑的底层墙体，应采用不低于MU5的混凝土小砌块。,7.3 填充墙砌筑,94,（2）在墙体的下列部位，应用C20混凝土灌实砌块的孔洞：,底层室内地面以下或防潮层以下的砌体；,无圈梁的楼板支承面下的一皮砌块；,没有设置混凝土垫块的屋架、梁等构件支承面下，高度不应小于600mm、长度不应小于600mm的砌体；,挑梁支承面下，距墙中心线每边不应小于300mm、高度不应小于600mm的砌体。,7.3 填充墙砌筑,95,7.3.2.2 施工准备,（1）运到现场的小砌块，应分规格、分等级堆放，堆放场地必须平整，并做好排水。小砌块的堆放高度不宜超过1.6m。,（2）对于砌筑承重墙的小砌块应进行挑选，剔出断裂小砌块或壁肋中有竖向凹形裂缝的小砌块。,（3）龄期不足28d及潮湿的小砌块不得进行砌筑。,（4）普通混凝土小砌块不宜浇水；当天气干燥炎热时，可在砌块上稍加喷水润湿；轻骨料混凝土小砌块可洒水，但不宜过多。,7.3 填充墙砌筑,96,（5）清除小砌块表面污物和用于砌筑芯柱的小砌块孔洞底部的毛边。,（6）砌筑底层墙体前，应对基础进行检查。清除防潮层顶面上的污物。,（7）根据砌块尺寸和灰缝厚度计算皮数，制作皮数杆。皮数杆立在建筑物四角或楼梯间转角处。皮数杆间距不宜超过15m。,（8）准备好所需的拉结钢筋或钢筋网片。,（9）根据小砌块搭接需要，准备一定数量、辅助规格的小砌块。,（10）砌筑砂浆必须搅拌均匀，随拌随用。,7.3 填充墙砌筑,97,7.3.2.3 砌块排列,（1）砌块排列时，必须根据砌块尺寸、垂直灰缝的宽度和水平灰缝的厚度计算砌块砌筑皮数和排数，以保证砌体的尺寸；砌块排列应按设计要求从基础面开始排列，尽可能采用主规格和大规格砌块，以提高台班产量。,（2）外墙转角处和纵横墙交接处，砌块应分皮咬槎，交错搭砌，以增加房屋的刚度和整体性。,7.3 填充墙砌筑,98,（3）砌块墙与后砌隔墙交接处，应沿墙每隔400mm在水平灰缝内设置不少于24、横筋间距不大于200mm的焊接钢筋网片，钢筋网片伸入后砌隔墙内不应小于600mm(图7.19)。,图7.19 砌块墙与,后砌隔墙交接处钢筋网片,7.3 填充墙砌筑,99,（4）砌块排列应对孔错缝搭砌，搭砌长度不应小于90mm，如果搭接错缝长度满足不了规定的要求，应采取压砌钢筋网片或设置拉结筋等措施，具体构造按设计规定。,（5）对设计规定或施工所需要的孔洞口、管道、沟槽和预埋件等，应在砌筑时预留或预埋，不得在砌筑好的墙体上打洞、凿槽。,（6）砌体的垂直缝应与门窗洞口的侧边线相互错开，不得通缝，错开间距应大于150mm，且不得采用砖镶砌。,7.3 填充墙砌筑,100,（7）砌体水平灰缝厚度和垂直灰缝宽度一般为10mm，但不应大于12mm，也不应小于8mm。,（8）在楼地面砌筑一皮砌块时，应在芯柱位置侧面预留孔洞。为便于施工操作，预留孔洞的开口一般应朝向室内，以便清理杂物、绑扎和固定钢筋。,（9）设有芯柱的T形接头，砌块第一皮至第六皮排列平面如,图7.20,所示。第七皮开始又重复第一皮至第六皮的排列，但不用开口砌块，其排列立体图如,图7.21,所示。设有芯柱的L形接头第一皮砌块排列平面如,图7.22,所示。,7.3 填充墙砌筑,101,图7.20 T形芯柱,接头砌块,排列平面图,第一皮砌块;,（b）第二皮砌块;,（c）第三皮砌块；,（d）第四皮砌块；,（e）第五皮砌块；,（f）第六皮砌块,7.3 填充墙砌筑,102,图7.21 T形芯柱接头,砌块排列立体图,7.3 填充墙砌筑,103,图7.22 L形芯柱结构第一皮砌块排列平面图,7.3 填充墙砌筑,104,7.3.2.4 芯柱设置,1.墙体宜设置芯柱的部位,（1）在外墙转角、楼梯间四角的纵横墙交接处的三个孔洞，宜设置素混凝土芯柱。,（2）五层及五层以上的房屋，应在上述部位设置钢筋混凝土芯柱。,7.3 填充墙砌筑,105,2.芯柱的构造要求,（1）芯柱截面不宜小于120mm120mm，宜用不低于C20的细石混凝土浇灌。,（2）钢筋混凝土芯柱每孔内插竖筋不应小于112，底部应伸入室内地面以下500mm或与基础圈梁锚固，顶部与屋盖圈梁锚固。,（3）在钢筋混凝土芯柱处，沿墙高每隔600mm应设4钢筋网片拉结，每边伸入墙体不小于600mm(,图7.23,)。,（4）芯柱应沿房屋的全高贯通，并与各层圈梁整体现浇，可采用如,图7.24,所示的做法。,7.3 填充墙砌筑,106,图7.23 钢筋混凝土芯柱处拉结筋,7.3 填充墙砌筑,107,图7.24 芯柱贯穿楼板的构造,7.3 填充墙砌筑,108,在68度抗震设防的建筑物中，应按芯柱位置要求设置钢筋混凝土芯柱；对医院、教学楼等横墙较少的房屋，应根据房屋层数按,表7.13,的要求设置芯柱。,芯柱竖向插筋应贯通墙身，且与圈梁连接；插筋不应小于12。芯柱应伸入室外地下500mm或锚入浅于500mm基础圈梁内。芯柱混凝土应贯通楼板，当采用装配式钢筋混凝土楼板时，可采用,图7.25,所示的方式采取贯通措施。,抗震设防地区芯柱与墙体连接处，应设置4钢筋网片拉结，钢筋网片每边伸入墙内不宜小于1m，且沿墙高每隔600mm设置。,7.3 填充墙砌筑,109,表7.13 抗震设防区混凝土小型空心砌块房屋芯柱设置要求,7.3 填充墙砌筑,110,图7.25 芯柱贯通楼板措施,7.3 填充墙砌筑,111,7.3.2.5 砌块砌筑,1.组砌形式,混凝土空心小砌块墙的立面组砌形式仅有全顺一种，上、下竖向相互错开190mm;双排小砌块墙横向竖缝也应相互错开190mm,如图7.26所示。,7.3 填充墙砌筑,112,图7.26 混凝土空心小砌块墙的组砌形式,7.3 填充墙砌筑,113,2.组砌方法,混凝土空心小砌块宜采用铺灰反砌法进行砌筑。先用大铲或瓦刀在墙顶上摊铺砂浆，铺灰长度不宜超过800mm，再在已砌砌块的端面上刮砂浆，双手端起小砌块，并使其底面向上，摆放在砂浆层上，并与前一块挤紧，使上下砌块的孔洞对准，挤出的砂浆随手刮去。若使用一端有凹槽的砌块时，应将有凹槽的一端接着平头的一端砌筑。,7.3 填充墙砌筑,114,3.组砌要点,（1）小砌块砌筑应从转角或定位处开始，内外墙同时砌筑，纵横墙交错搭接。外墙转角处应使小砌块隔皮露端面；T形交接处应使横墙小砌块隔皮露端面，纵墙在交接处改砌两块辅助规格小砌块（尺寸为290mm190mm190mm，一头开口）。所有露端面用水泥砂浆抹平，如图7.27所示。,7.3 填充墙砌筑,115,图7.27 小砌块墙转角处及T字交接处砌法,(a)转角处;（b）T字交接处,7.3 填充墙砌筑,116,（2）小砌块应对孔错缝搭砌。上下皮小砌块竖向灰缝相互错开190mm。当少数无法对孔砌筑时，普通混凝土小砌块错缝长度不应小于90mm，轻骨料混凝土小砌块错缝长度不应小于120mm;当不能保证此规定时，应在水平灰缝中设置24钢筋网片，钢筋网片每端均应超过该垂直灰缝，其长度不得小于300mm，如图7.28所示。,7.3 填充墙砌筑,117,图7.28 水平灰缝中设拉结筋,7.3 填充墙砌筑,118,（3）砌块应逐块铺砌，采用满铺、满挤法。灰缝应做到横平竖直，全部灰缝均应填满
