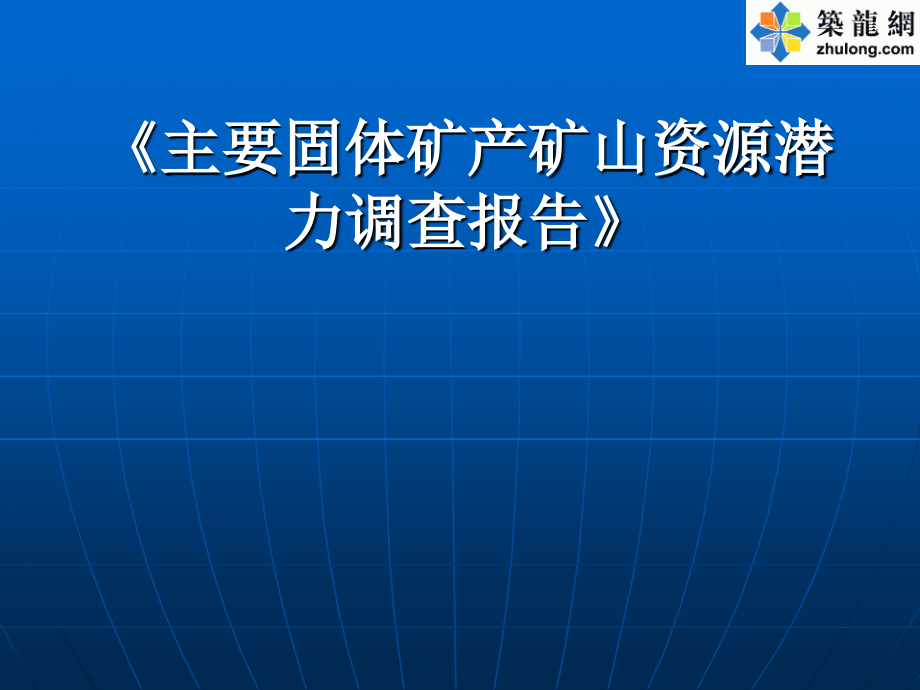

主要固体矿产矿山资源潜力调查报告.ppt

单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,主要固体矿产矿山资源潜力调查报告,一、附图要求,（一）总体要求,图纸布置方向、图幅大小规范化；,内容完整、全面；,精度准确；,图纸清晰、整洁、美观。,（二）各种附图的基本要求,1、矿区交通位置图,标有矿区所在地理位置、山河名称、所在行政区内的城镇乡村、工矿企业、铁路、公路等等。,此图可作大图，亦可作成正文插图。,一、附图要求,一、附图要求,2、矿区工作程度图,此图是为了说明正文“四地质勘查工作概况”所附的图纸，包括地质勘查工作阶段和矿山建设与生产阶段的地质工作程度。标明其工作范围以及所进行的地质、物化探、各类勘查工程的布置情况。,附图二是某地区地质工作程度图样式。,一、附图要求,3、矿区地质图,比例尺：内生矿床为1:10001:2000,规模较大稳定的沉积变质矿床为1:50001:10000。主要内容：,水系、地层、侵入体、矿体、矿化带、蚀变带、含矿层的地质界线及构造线；代表性产状要素；水文观测点、观测位置及编号。,附地质剖面图；沉积矿床附地层柱状图,附图五、六、七是矿区地形地质图样式。,一、附图要求,4、矿区开采工程位置图,此图是要说明矿山的地质勘查及开采的各类工程的布置情况。包括：勘查（探）线位置及编号；槽（井）探、钻探工程位置及编号；开拓窿口、井口、通风主井、老窿等位置及编号；露采平台或坑道展布、坑道复合投影等。,此图可从“矿区综合地形地质图”中提取。如：黄沙钨矿矿区综合地形地质图。,一、附图要求,5、中段平面图,地下开采为中段平面图，露天开采为平台地质平面图。,（1）比例尺1:2001:1000,（2）主要内容：,坐标网、导线点号、探槽坑道的展布名称及高程、勘探线、各种地质体界线及矿石类型和矿石品级界线等。对于不太复杂的矿体，相邻工程间距又较大，则可将取样位置、样品编号、矿体厚度及品位数值填绘图上或附样品分析结果表。平台地质平面图须增加开采平台界线、预计最终平台边界、采剥进度线、台阶现状线等。,中段（平台）地质平面图亦可作成多中段（平台）复合地质平面图。,附图十一、十三是矿体中段平面图的样式。,一、附图要求,6、保有储量估算图,此图是在资源储量估算图中，标明采空的部分和目前还剩余的储量（即保有储量），并标明各储量类型、数量。,见附图十七,一、附图要求,7、预测矿体位置图,此图是用以说明所在矿区深部、周边及近外围确有资源潜力的。可作平面图或剖面图以及纵投影或水平投影图。用以表明预测矿体的位置、产状、形态等情况。,一、附图要求,8、预测矿体资源/储量估算图,在预测矿体位置图的基础上，按一定的工业指标和参数对预测矿体进行资源/储量估算，标明各类型资源/储量的数量。,附图十五、十六、十七、十八、十九是可作为预测矿体位置和进行资源/储量估算等的图件样式。,一、附图要求,9、物探成果及其推断解释图,物探成果图是指单一或综合反映物探（磁法、电法、重力等）所获得的异常、数据的图件（包括平面图、剖面图、综合剖面图）。推断解释即利用物探成果并结合地表地质、物性资料的分析和研究，对物探异常进行岩层、岩体、构造特别是矿（化）体存在的解释和判断。图中应表示所判别的矿（化）体的位置、形态、产状和规模。,附图三十三是可作为推断解释用的“地质物探综合平面图”的样式。,一、附图要求,10、化探成果及其推断解释图,作为一个矿区及附近的化探成果图主要是指次生晕或原生晕异常图。推断解释就是利用化探异常图，并结合地质条件对化探异常进行分析和研究，判别和推断隐伏矿（化）体存在的可能性。图中除表示所判别的矿（化）体的位置、形态、产状和规模外，如有依据，还可大致确定矿石类型和品位。,一、附图要求,11、接替资源勘查工程部署图,圈出拟进行接替资源勘查工作的范围并标明各种勘查工程的位置及编号，其工作量应与附表8“预计工作量”相对应。,此图可在矿区地形地质图上增添并突出工程部署的内容而形成。,二、图件编制,（一）编制综合图件的一般规则,1、图的布置方向及图幅大小 平面图的方向应是上北下南或右北左南。剖面图的正北、北东、东、南东端放在右侧（方位角0,至小于180,范围内的放在右侧）；当剖面方位不一致或呈弧形排列时，应一律向同一方向放平。图幅大小以图内不剩大块空白为原则。,2、接图的表示方式,标准分幅按区调的有关要求处理；一般图件如因图幅过大而需分幅绘制时，应在每幅图廓外侧的右上方绘出接图表。接图表要按各并幅的相对位置绘出本幅及其四周邻图幅界线。注出各幅的分幅编号，并在本幅范围内打上阴影。分幅相邻图幅要保证接图质量。,（一）编制综合图件的一般规则,3、图件的整饰,绘制图廓除部分图件（如柱状图）可视需要而定外，其他各图件必须绘制图廓。国际分幅的地质图应在外图廓绘出分度线。直角坐标网线绘在图内廓和分度带内侧线或内图廓和外图廓细线之间，一般不绘入内图廓内。,图名图件的图名由下列三部分按顺序排列组成：省(区)、县(市)、矿区名称或编号、图的类别。如：湖北省黄石市大冶铁矿区地形地质图。勘查线剖面图、中段平面图、投影图等可省去行政区名称，如：大冶铁矿勘查线剖面图。图名全部采用汉字。单幅图件应写大图名，大图名一般写在图的正中最上方，也可视图面结构写在左上方或右上方。多幅图件的大图名可写在上排中间图幅的最上方，也可根据图面总体结构写在左上方或右上方图幅中。,国际分幅图件的分幅编号及名称国际分幅图件应在北图廓上方正中写出本图幅的国际分幅编号及名称。当图上写有大图名时，图幅号位于大图名和北图廓之间。比例尺所有各图件均须绘出图的比例尺（用数字及直线比例尺表示）。比例尺1:5万或小于1:5万的平面图应兼有数字比例尺和直线比例尺，1:1万或更大比例尺的平面图可写数字比例尺。剖面图有可只写数字比例尺及垂直标尺，但在一个矿区必须明确规定，以免混乱。标准分幅图件的数字比例尺和直线比例尺绘于南图廓下方正中。任意分幅图件的比例尺绘于图的上方正中（一般在大图名之下）。,三北方向国际分幅图件在需要时应按地形图格式绘出三北方向图（磁针偏角、座标纵线偏角及磁针对座标纵线偏角）。凡不是按正上方表示正方向绘制的平面图，必须绘出表明真北或磁北方向的指北针及注记。图例图件中所绘各种图形符号、文字符号、花纹及彩色等，必须全部列入图例（地形底图上某些惯用符号可不列出）。图例中地质符号上下排列次序一般为自新至老地层系统、自新至老、从酸性到超基性的侵入岩、岩相、构造、矿产、探矿工程、其他。图例一般绘在右图廓外，但视图面结构情况，也可绘于图廓内，并且不限部位，避免图上留较大空白。地质图的左下方要注明地形图的测制单位、日期和座标系统。,、图件的图签,每幅图件必须在右下角附有图签。图签大小据图幅而定。图签格式如下：,省（区）县（市）矿,矿区图,拟 编,顺序号,审 核,图 号,清 绘,比例尺,技术负责人,日 期,矿 长,资料来源,（一）编制综合图件的一般规则,4、图件中的花纹、色调、文字符号,某一矿山提交的各种图件和同一图件上的相同地质体的色调、花纹、文字符号必须一致，可能时须使图的主要内容突出。图件内不得采用国务院公布的汉字简化方案以外的任何简字。字体、字级应按有关标准图式规定执行。图内注记不得用行、草书体。,（一）编制综合图件的一般规则,5、图件编号,图件的编号应力求简单明了，所有图纸应采用一个顺序编号，以便整理清查。,6、图件的精度,各种图件基本内容的精度应与图面比例尺一致。若由于地形测量、地质、物化探的某一项工作精度未达有关规定要求，应列为“简图”以示区别，但不能作为资源/储量估算的用图。,（一）编制综合图件的一般规则,7、图件折叠及规格,图件折叠，要求图面折在里面，图签必须全部或大部分折在外面。必须粘接的图件，粘接好之后再折叠。图件折叠之后的大小，均应为27cm19cm（即标准纸16开本）。,（二）各图件的编制,1、矿区（床）地形地质图,2、矿区（床）综合地形地质图,3、矿床地质横剖面图,4、矿床地质纵剖面图,5、矿体纵投影图,6、平台（中段）地质平面图,7、资源/储量估算图,8、物化探成果推断图,9、成矿预测图,谢谢大家,
