桥涵工程施工.ppt

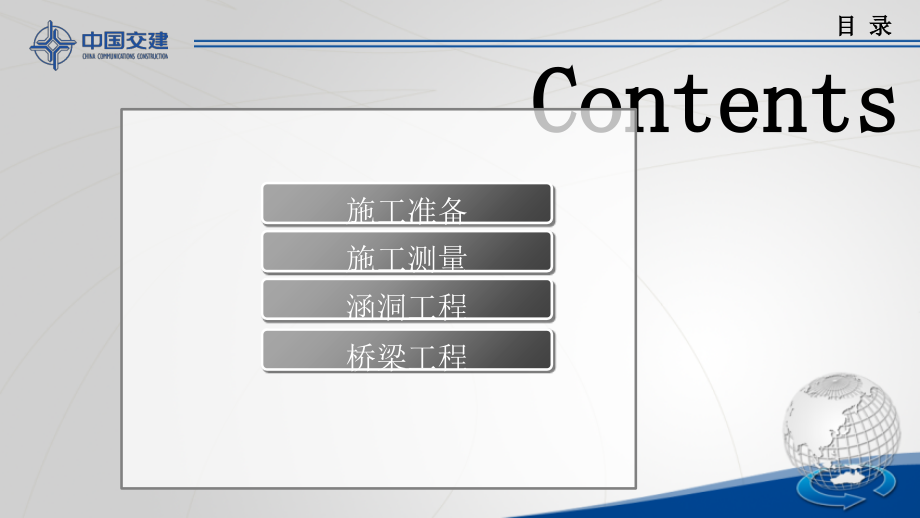

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,高速铁路桥涵工程施工技术规程,工程部 胡东升,让,世,界,更,畅,通,Contents,目 录,涵洞工程,桥梁工程,施工准备,施工测量,1,施工准备,1.1,施工调查,施工调查应根据编制项目和单项（单位）工程实施性施工组织设计需要，按不同深度分别进行。,当施工调查发现设计与实际不符合时，施工单位应以书面形式及时联系勘察设计单位和其他相关单位处理。,主要内容包括：跨越河流的最高洪水位、最低水位、常年水位及相应水位的流速；,沿线桥涵工点分布情况,，工点附近地形地貌，地质构造等；可供施工利用的荒地山坡、,需要占用的耕地和拆迁物,等；当地劳动力和生产物资源、工业加工能力等；,沿线地上地下管线分布,，交通运输及跨线工程情况等。,1.2,设计文件现场核对,主要包含：,1.,桥涵位置地形、地貌、水文和地质资料；,2.,桥涵的,结构、孔径、跨度,和设计位置与既有铁路、公路及建筑物等的,位置关系,；,3.,桥涵的,平面位置、设计高程和主要结构尺寸,；,4.,施工方案的技术可行性；,5.,设计,主要工程数量、材料与设备的品种、规格的准确性,；,6.,设计征用土地界限及既有建筑物拆迁补偿数量的准确性；,7.,设计排水系统及导流设备位置的合理性,施工方案及施工机械设备的选择,施工作业指导书,施工技术交底,临时工程,2,施工测量,施工测量指的是在工程施工阶段进行的测量工作，是工程测量的重要内容,主要包括,施工复测,、,施工控制网测量,、,施工放样,、,竣工测量,和,施工期间的变形观测,等。,定期复测,桥梁按主要承重结构体系分有,梁式桥,、拱桥、悬索桥、刚架桥、斜张桥和组合体系桥等，前三种是桥梁的基本体系。,桥梁一般由,上部构造,、,下部结构,、,支座,和,附属构造物,组成。,上部结构又称桥跨结构，是跨越障碍的主要结构；,下部结构包括,桥台,、,桥墩,和,基础,；,支座为桥跨结构与桥墩或桥台的支承处所设置的传力装置；,附属构造物则指桥头搭板、锥形护坡、护岸、导流工程等。,1.,什么是桥梁,桥梁，指的是为道路,跨越,天然或人工障碍物而修建的跨越性建筑物。,2.,桥梁的组成,3.,桥梁的分类,4,桥梁工程,4.1,对桥梁的基本认识,a.,拱桥,拱桥，一种造型优美，曲线圆润，富有动态感的桥梁。,一种在竖直平面内以拱（拱圈，拱肋）作为结构主要承重构件的桥梁。分为,无铰拱、双铰拱、三铰拱,。,拱桥在施工前应编制,专项施工方案,，,并对全过程进行监测和控制。,b.,斜拉桥,斜拉桥是一种通过许多斜拉索，将主梁拉在桥塔上的、由承压的塔、受拉的索和承弯的梁体组合起来的一种结构体系。,按照主梁和塔的连接形式分类可分为悬浮体系，半悬浮体系，塔梁固结体系，刚构体系等。,因其主梁高度小，跨越能力强，造型优美而深受大跨径桥梁设计者的喜爱。,主要分为主塔施工，主梁施工，斜拉索施工三个方面。,c.,悬索桥,悬索桥，又名吊桥，指的是以,通过索塔悬挂并锚固,于两岸（或桥两端）的缆索（或钢链）作为上部结构主要承重构件的桥梁。,其缆索几何形状由力的平衡条件决定，一般接近抛物线。,从缆索垂下许多吊杆，把桥面吊住,，在桥面和吊杆之间常设置加劲梁，同缆索形成组合体系，以减小荷载所引起的挠度变形。,具有灵活，优美的特点,主要承重构件采用,两种独立结构体系组合,而成的桥梁。如拱和梁的组合、梁和桁架的组合、悬索和梁的组合等。组合体系可以是静定结构，也可以是超静定结构。可以是无推力结构，也可以是有推力结构。结构构件可以用同一种材料，也可以用不同的材料制成。,d.,组合体系桥,d.,梁式桥,用,梁或桁架梁,作主要承重结构的桥梁。其上部结构在铅垂向荷载作用下，支点只产生竖向反力。,梁式桥为桥梁的基本体系之一。制造和架设均甚方便，使用广泛，在桥梁建筑中占有很大比例。,梁桥可分为,简支梁桥,、,连续梁桥,和悬臂梁桥，固端梁。,4.2,桥梁的施工,4.2.1,基础施工,按构造和施工方法不同，桥梁基础类型可分为：,明挖基础,、,桩基础,、沉井基础、沉箱基础和管柱基础。,1.,明挖基础,一种施工简便，传力明确可直接观察到地基原形的基础形式，大体可分为,旱地基坑开挖,和,水中基坑开挖,两种形式。,开挖前应按地质，水文资料和环保要求结合现场情况制定施工方案。,确定,开挖范围,、,开挖坡度,、,支护方式,、弃土位置、,防排水措施等,施工准备,基坑开挖,基地检验与处理,基础混凝土施工,基坑回填,基坑支护,基坑降排水,明挖基础施工流程图,注意事项：,1.,开挖前测定,基坑中心线，开挖轮廓线。,2.,陡坡地段的基坑开挖的范围和坡度应根据边坡防护设计要求确定,3.,基坑深度,大于,5m,时,，应将坑壁坡度适当放缓或加作平台。,4.,无水土质基坑地面平面尺寸每边放宽,不小于,50cm,，有水基坑应满足排水需求，,不宜小于,80cm,监控内容：,1.,基地平面位置、尺寸、基底高程。,2.,基底地质情况和承载力。,3.,基底处理和排水情况。,2.,桩基础,桩基础是由,基桩,和连接于桩顶的,承台共同组成,的一种基础形式。,桩在施工前应按照有关规定进行,试桩,，确定桩基础的施工工艺参数和检验桩的承载力，并,具备完整的试桩资料。,摩擦桩,端承桩,承载状况,预制桩,灌注桩,成桩方法,对于预制桩，常采用,沉桩法,，打入桩，静力压桩、振动沉桩施工等施工方法,对于灌注桩，有,钻孔灌注桩,，挖孔灌注桩、套管成孔灌注桩，爆扩成孔灌注,桩等施工方法。,a.,桩基础的分类,b.,桩基础的施工,施工准备,桩位放样,桩架就位或安设导向、起吊和沉桩机具,接桩,继续沉桩到位,成桩检验,运、吊、插桩,锤击或振动沉桩,搭设作业平台,桩机就位,安放钢筋笼,安放导管,浇筑水下混凝土,成孔检测,清 孔,埋设钻孔护筒,施工准备,钻 孔,拔出导管、护筒,桩基检测,桩孔桩施工流程图,沉入桩施工流程图,注意事项：,1.,接桩方法应符合设计要求，保持各节桩的轴线在一条直线上。上下两节桩轴线的偏斜不大于,千分之三,。,2.,沉桩时应逐根填写沉桩记录。,3.,预制桩应达到,设计强度,70%,才可起吊，,达到设计强度,100%,才可运输和打桩,。,4.,打桩顺序，,先浅后深、先大后小、先长后短。,1.,在水中施工时筑岛及围堰顶面应高于最高施工水位,0.5m,。,2.,护筒顶面宜高出施工水位或地下水位,2m,，并高出施工地面,0.5m,3.,护筒顶面中心与设计桩位允许偏差不大于,5cm,，倾斜度不大于,1%,。,4.,清空应符合相关标准，清空后及时吊装钢筋笼,沉桩,钻孔灌注桩,c.,桩基承台,施工流程图,注意事项：,1.,桩身顶端上层浮浆必须凿除，凿除后顶面平整，粗骨料呈现均匀，不得损坏桩基钢筋，,桩顶高程偏差控制在,03cm,2.,凿除时混凝土强度,：人工凿除，不小于,2.5MPa,；机械凿除，不小于,10MPa,3.,桩体埋入承台长度，桩顶主筋锚入承台长度符合设计要求。,4.2.2,墩台施工,墩台是桥墩和桥台的合称，是支承桥梁上部结构的建筑物。,1.,施工前应将,基础凿毛,，清洗干净，整修连接钢筋，并在基础顶面测定,墩台中心线,、,高程,，标出,立模位置,。,墩台施工流程图,爬升模板施工,翻模施工,2.,墩台模板、支架应满足强度、刚度和稳定性的要求。,模板接缝应严密，不得漏浆,。,3.,模板采用,分段整体吊装时，应连接牢固,，保证其整体性，可视吊装能力确定分段高度。,4.,浇筑墩台混凝土时，,脚手架、,T,型平台等不得与模板支架连接。支撑应作用在可靠的地基上。,5.,浇筑混凝土时，应经常检查,模板、钢筋及预埋件、预留孔位置,和,保护层厚度,。,6.,墩台混凝土宜一次连续浇筑,。当间歇浇筑时，,施工接缝应符合规范的规定,。,爬升模板、爬架、爬升设备,爬模施工,翻模施工,注意事项：,1.,爬模施工,应由,23,组,相同规格的钢模板及构，配件组合,成一套爬模。,每次浇筑混凝土面,距模板顶面,不应小于,5cm,。,浇筑混凝土时应使用插入式振捣器捣固，,避免接触模板、对拉螺栓、钢筋或支撑。,2.,翻模施工,注意控制,桥墩中心和方位,，,每浇筑,510,节,墩身混凝土应对中心和高程核对一次。,模板搭接时，应沿桥墩周围向一个方向搭接。,4.2.3,桥梁上部结构施工,梁式桥梁的桥梁上部结构按受力特点大体上可分为,简支梁形式,，,连续梁形式,，悬臂梁桥，固端梁桥四种形式。,1.,简支梁施工,简支梁是一种两端支座仅提供竖向约束，而不提供转角约束的支撑结构。,后张法预应力简支箱梁预制施工,先张法预应力简支箱梁预制施工,精准性、预留孔道的位置、设计强度,80%,2.,连续梁施工,有三个或更多个支承的结构，称为连续梁。连续梁的施工应进行施工设计，并且要求,承托体系,要进行计算，并具备足够的强度、刚度和稳定性；施工阶段对重要结构进行,应力、变形监测控制,，确保结构物的强度和稳定。,悬臂浇筑法,定义：在桥墩两侧设置工作平台，平衡地逐段向跨中悬臂浇筑混凝土梁体，并逐段施加预应力的施工方法。,挂篮：用于承受施工荷载自重，,能逐段向前移动,经特殊设计的主要工艺设备。（主要部分有：,承重系统,，,提升系统,，,锚固系统,，,行走系统,，,模板及支架系统,。）,托架：,墩顶梁段及附近梁段施工时,，利用,墩身预埋件,与型钢或万能杆件拼制而成的支架。,支架：,墩（台）顶梁段及附近施工时,，根据墩（台）高度、承台形式和地形情况分别,支撑在地面上,、承台上的用型钢或万能杆件拼制的支架。,连续梁悬臂浇筑施工流程图,主要注意事项：,1.,挂篮强度，刚度，稳定性满足设计要求；挂篮设计总重应控制在连续梁设计要求的限重之内，设计无要求时，挂篮设计总重于梁段混凝土重量,比值宜控制在,0.30.5,2.,施工时挂篮总重量的变化,不应超过设计总量的,10%,，切不超过设计限重。,3.,挂篮使用前应进行走行性能试验和静载试验，预压荷载为,最大施工荷载的,1.2,倍,。,4.,墩顶及相邻段梁体施工可采用托架或支架进行施工，托架与支架在使用前进行静压试验，预压荷载为,最大施工荷载的,1.1,倍,。,5.,连续梁在施工过程中应对梁体进行线形控制，对每节梁段的,理论立模标高,进行修正。,6.,在梁段浇筑混凝土前，必须对,托架或支架,、,挂篮,、,模板,、,预应力管道,、,钢筋,、,预埋件,、混凝土原材、配合比、,混凝土接缝处理,、,机械设备,情况进行全面检查。,7.,梁段拆模后，应对梁段接缝面进行,凿毛,处理。,8.,按照,先纵向，后横向,的顺序进行预应力筋的张拉，张拉完毕后及时压浆。预施应力采取,双控,措施进行控制（预应力值的读数和预应力筋的伸长值,l,不能超过正负,6%,）,9.,纵向预应力筋张拉应在混凝土强度达到设计强度,95%,，弹性模量达到设计值,100%,后进行。且应该,两端同步，左右对称张拉,。,10.,竖向预应力筋应,左右对称单端张拉,，宜从,已施工端,顺序进行；横向预应力筋应在梁体,两侧交替单端张拉,，宜从,已施工端,顺序进行。,11.,合龙段合龙顺序符合设计要求。无要求时一般为先边跨，后次中跨，再中跨的顺序；合龙口宜在一天中温度最低时进行临时锁定。,4.2.4,桥梁支座及桥面附属设施,支座作用：传递上部的各种荷载，适应温度、收缩徐变等因素引起的位移。,其主要类型有：,简易支座,钢支座,橡胶支座,板式橡胶支座,盆式橡胶支座,1.,支座在进场后应检查,产品合格证,，附件清单和有关质检报告。,2.,支座安装前应检查支座组装,位置,、组装后的,整体高度,，上下座板,螺栓孔中心距,、,各部尺寸,、支座,外观质量,（有无锈蚀、物理损伤等）,3.,检查,桥梁跨度,、,支撑垫石尺寸,、和,高程,、,预留锚栓孔位置和尺寸等,。,4.,支座安装的品种规格、位置和方向符合设计要求。,桥面附属设施主要包括：防护墙、竖墙、接触网支柱基础；遮板、栏杆（挡板）、电缆槽盖板、声屏障基础；桥梁伸缩缝装置、防落梁挡块；桥上救援疏散设施等。,主要注意事项：,1.,预制构件的尺寸，外观；,2.,预埋件的位置，数量；,3.,附属设施的位置，形式,谢谢观看,THANKS,
