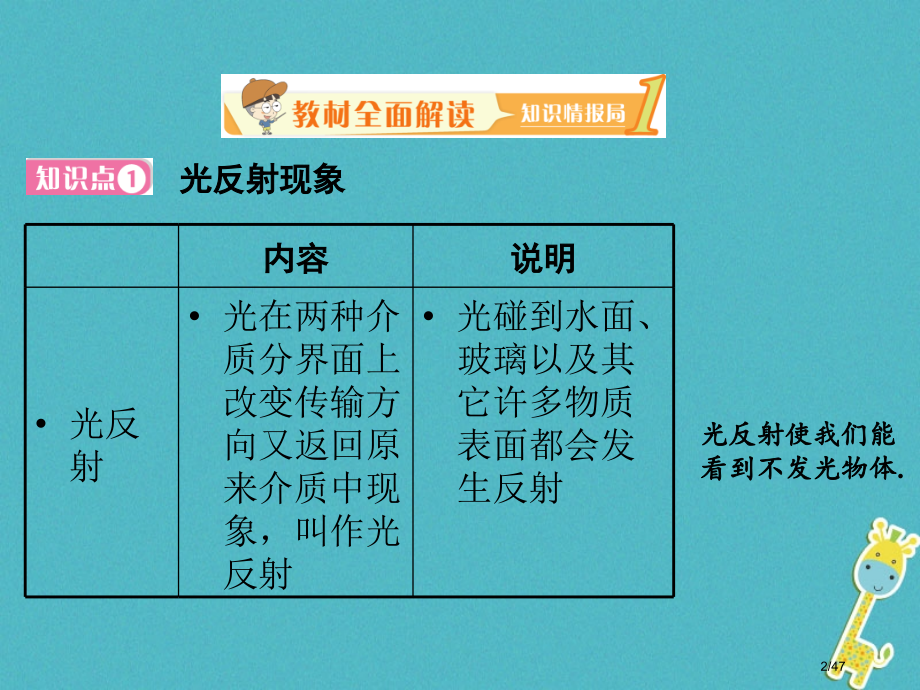

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,第三章 光和眼睛,3.2探究光反射规律,1/47,内容,说明,光反射,光在两种介质分界面上改变传输方向又返回原来介质中现象，叫作光反射,光碰到水面、玻璃以及其它许多物质表面都会发生反射,光反射现象,光反射使我们能看到不发光物体.,2/47,内容,说明,与光,反,射有,关,几个,概念,入射点（O）：入射光线与反射面交点；,入射光线（AO）：射向反射面光线；,反射光线（OB）：入射光线射到反射面上后，被反射面反射后光线；法线（ON）:从入射点引出一条垂直于反射面直线;,入射角（）:入射光线AO与法线ON夹角；,反射角（）：反射光线OB与法线ON夹角,3/47,内容,说明,我们能看,见物体,原因,（1）物体（光源）发射光进入我们眼睛；,（2）物体（非光源）反射光进入我们眼睛,普通来说，任何物体表面都能反射光，我们能看见本身不发光物体，就是因为经过它表面反射光线进入了我们眼睛,4/47,知识解读,（1）当光线垂直于反射面入射时，入射角为0，而不是90；,（2）入射光线和反射光线都有方向，用字母表示时应沿光线方向叙述字母，AO、OB不能叙述为OA、BO；,（3）光反射发生在物体表面或两种介质交界面上；,（4）入射光和反射光在同一个介质中传输，即使传输方向发生改变，但速度不变；,（5）不一样物体表面反射光能力不一样，所以我们看到物,体亮度不一样，物体反射光能力越强，看起来就越亮,5/47,注意,：,光反射是一个普遍现象，普通来说，物体表面都能反射光，发生反射光仍在原来介质中传输，但要与光直线传输区分开.,6/47,例,1 如图3-2-1所表示是表示光在物体表面反射情况，图中是_反射光线，_是法线，_是入射角，_是反射角.,解析：依据反射定律内容可知，图中,ON,是法线，,AO,是入射光线，2是反射光线，2是入射角，3是反射角，而且3=2.,图3-2-1,3,ON,OB,2,7/47,探究光反射规律,内容,试验器材,一块平面镜、红色激光笔、直尺、彩笔、量角器、一张可折叠硬纸板,试验图,乙,甲,8/47,内容,进行试验,（1）用红色激光笔贴着垂直放置在平面镜上纸板发射一束红光，沿某一个方向射到O点，经平面镜反射，沿另一方向射出，在纸板上用彩笔描出入射光线与反射光线径迹；（如图甲所表示）,（2）改变光束入射方向，重做两次，分别用不一样颜色彩笔统计光线轨迹；,（3）用激光笔从反射光线一侧逆着反射光线照过去，发觉光线能够沿原路返回去；,（4）取下纸板，用量角器测量ON两侧入射角和反射角；,（5）将纸板F向前折或向后折发觉不能看到反射光线（如图乙所表示）,9/47,内容,试验数据,试验结论,光反射时，反射光线、入射光线和法线在同一平面内；反射光线和入射光线分居法线两侧；反射角等于入射角；在光反射现象中光路是可逆,10/47,知识解读,（1）光反射定律可简记为“三线共面，法线居中，两角相等”；,（2）光发生反射时，光路是可逆，也就是说，甲在平面镜中能看到乙眼睛，乙也一定能从同一平面镜中看到甲眼睛；,（3）不能将“反射角等于入射角”说成“入射角等于反射角”，因为先有入射，后有反射，入射是“因”，反射是“果”；,（4）当入射光线垂直射向平面镜时，反射光线、入射光线和法线三线重合，反射角等于入射角等于0,11/47,注意,：,试验中纸板作用是显示光传输路径，验证反射光线和入射光线、法线是否在同一平面内，显示反射角随入射角改变情况.,注意事项：,让一束红光贴着纸板射向平面镜是为了显示入射光线位置；让激光手电筒从反射光线一侧逆着反射光照射过去是为了验证光在反射时，光路是否可逆；将纸板F向前或向后折是为了探究反射光线与入射光线、法线是否共面.,12/47,例,2(山东聊城中考)为了探究光反射时规律，试验小组同学选取了平面镜、纸板、激光器和几个不一样颜色笔，依据教材设计了如图3-2-2所表示试验.,图3-2-2,13/47,（1）试验中还需要器材是_.,（2）试验中为了使光线能在纸板上显示出来，方便试验研究，你该采取操作是_.,A.向纸板喷烟或雾,B.使光束垂直纸板射到,O,点,C.使光束贴着纸板射到,O,点,（3）改变光束入射角度，多做几次，换用不一样颜色笔统计每次光线径迹.取下纸板，测量,ON,两侧,i,和,r,，将数据统计在上表中，依据数据得出结论是_.,在光反射现象中，反射角等于入射角,量角器,C,14/47,（4）若将一束光贴着纸板沿,FO,方向入射到,O,点，光将沿图中,OE,方向射出，因为在反射现象中，_.,解析：（1）为了测量入射角和反射角大小，还需要测量工具是量角器.（2）为了使光线能在纸板上显示出来，应该采取操作是使激光器紧贴纸板入射，即选项C说法符合题意.（3）依据表中数据能够得出结论：在光反射现象中，反射角等于入射角.（4）让光线沿着,FO,方向射向镜面，会发觉反射光线沿着,OE,方向射出，该现象说明在光反射现象中，光路是可逆.,光路可逆,15/47,镜面反射与漫反射,镜面反射,漫反射,光路图,内容,发生在光滑表面上反射,发生在粗糙表面上反射,应用,平静水面、平面镜,漫反射能使我们从不一样方向看到物体,我们能看见人是因为光照在人身上发生了漫反射，所以从任何方向都能看到.有时看不见镜子里人是因为人反射光照在镜子上发生了镜面反射，只能在特定方向看到.,16/47,镜面反射,漫反射,不一样点,反射光仍平行，只能在某个方向看到反射光,反射光向各个方向射出，能在各个方向看到反射光,相同点,镜面反射和漫反射都遵照光反射定律,知识,解读,（1）我们之所以能从不一样方向看到物体，是因为光在物体表面发生了漫反射；,（2）即使漫反射反射光线射向四面八方，但对于每一对反射光线和入射光线来说，都遵照光反射定律,17/47,例,3 以下关于镜面反射和漫反射分析正确是(),A.镜面反射遵照光反射定律，漫反射不遵照光反射定律,B.只有发生镜面反射物体我们才能看到它,C.光照到衣服上时会发生漫反射,D.当平行入射光线射向平面镜后，其反射光线将不再平行,18/47,解析：镜面反射和漫反射都遵照光反射定律，故A错误；物体发生镜面反射或漫反射光线进入我们眼睛，我们都能看到它，故B错误；衣服表面是粗糙，当光照射到衣服上时发生是漫反射，故C正确；当平行入射光线射向平面镜后，发生镜面反射，其反射光线将依然平行射出，故D错误.,答案：C,19/47,判断镜面反射和漫反射时，不能看反射后光线是否平行，而要看反射面是否光滑.若反射面是光滑，则为镜面反射，不然就是漫反射.,20/47,光反射应用与危害,内容,应用,应用在潜,望镜中,潜望镜利用光反射使光线沿与原光线垂直方向射向下方,应用在,光纤中,光纤利用光反射传递信息,危害,玻璃幕墙反射强烈阳光，影响了居民生活，使司机驾驶汽车时受到干扰.户外闪烁各色霓虹灯、广告灯和娱乐场所彩色光源，也都有可能对我们身体健康和周围环境造成各种不良影响,21/47,例,4 当前光污染越来越严重，建筑物玻璃幕墙、釉面砖墙、磨光大理石等都能造成光污染，形成光污染主要原因是(),A.光反射 B.光混合,C.光色散 D.光沿直线传输,解析：因为建筑物玻璃幕墙、釉面砖墙、磨光大理石等表面都很光滑，所以光照在它们表面时会发生镜面反射，造成光污染，影响居民生活.故选A.,答案：A,22/47,混同镜面反射和漫反射,例,5 小华在学习了光反射后，在家进行试验，晚上，他在桌面上铺一张白纸，把一块小平面镜平放在白纸上，让手电筒光正对平面镜和白纸照射，从侧面看去，如图3-2-3所表示，他会看到现象及原因分析正确是(),A.镜子比较亮，因为它发生了镜面反射,B.镜子比较亮，因为它发生了漫反射,C.白纸比较亮，因为它发生了镜面反射,D.白纸比较亮，因为它发生了漫反射,图3-2-3,23/47,解析：当用手电筒垂直照射白纸和平面镜时，平面镜会发生镜面反射，反射光线垂直反射，从侧面看时，几乎没有光线进入人眼，所以平面镜是暗；光线垂直照射到白纸上，白纸表面是粗糙，发生漫反射，反射光线射向四面八方，从侧面看时，有光线进入人眼，所以白纸是亮.故选D.,答案：D,24/47,错解,:A,注意,：没能掌握人看到物体条件和正确区分漫反射和镜面反射.平面镜发生是镜面反射，当光线垂直照射到平面镜上时，反射光线都竖直向上，其它方向没有反射光线，所以，从侧面看时，没有反射光线进入人眼，所以平面镜较暗.白纸发生是漫反射，反射光线射向各个方向，各个方向上都有反射光线，所以有反射光线进入人眼，所以白纸较亮.感觉亮与暗关键是看进入眼睛光线多少.,25/47,不能正确判断入射角和反射角,例,6 入射光线与平面镜夹角由90减小到60时，反射角将(),A.由90减小到60 B.由30减小到0,C.由0增大到60 D.由0增大到30,解析：入射角、反射角确实定要以法线为标准.入射角是入射光线与法线夹角，它跟入射光线与镜面夹角是互余角.当入射光线与镜面夹角是90时，入射角为0，反射角也为0.当入射光线与镜面夹角减小到60时，入射角从0增大到30，反射角也由0增大到30，故选D.,D,26/47,错解,:A,注意,：因为没有掌握入射角、反射角定义而误把光线与镜面夹角看成入射角或反射角.,27/47,题型一,探究光反射规律,例,7(甘肃天水中考)如图3-2-4所表示，在“探究光反射定律”试验中，小红同学将一块平面镜放在水平桌面上，再把一块纸板垂直放置在平面镜上.,图3-2-4,28/47,（1）试验时让光贴着纸板入射是为了_.,（2）假如纸板没有与平面镜垂直放置，当光贴着纸板沿AO入射时，_（填“能”或“不能”）在纸板上看到反射光.,（3）为了便于测量和研究，需要把光路统计在纸板上，你方法是_.,（4）为了得到反射角与入射角大小关系普遍规律，应该_.,显示光路,不能,用笔在纸板上沿着光路将其描画下来,进行屡次试验,29/47,解析：（1）试验时假如不让光贴着纸板入射，就无法确定反射光线、入射光线，所以让光贴着纸板入射是为了显示光路，方便观察与测量.（2）入射光线、法线、反射光线在同一平面内，假如纸板与平面镜不垂直，则镜面法线不在纸板上，入射光沿纸板照射后，反射光线不在纸板上，所以我们在纸板上看不到反射光线.（3）为了便于测量和研究，需要把光路统计在纸板上，能够用笔在纸板上沿着光路将其描画下来.（4）只进行一次试验，依据一次测量就得出试验结论不含有普遍性，为了使结论符合客观事实，应进行屡次试验.,30/47,题型二,镜面反射和漫反射,例,8(山东滕州模拟)在一个明月如皓夜晚，李刚走在回家路上，高悬月亮使李刚右侧留下长长身影，刚下过雨在坑洼路面上留下了一个个积水坑.李刚为了不踏入水坑，以下说法正确是(),A.应踩在较亮地方，因为水面发生了漫反射，看起来较暗,B.应踩在较亮地方，因为路面发生了漫反射，看起来较亮,C.应踩在较暗地方，因为路面发生了漫反射，看起来较暗,D.应踩在较暗地方，因为水面发生了镜面反射，看起来较亮,31/47,解析：由题意可知，“高悬月亮使李刚右侧留下长长身影”，说明月亮在人左侧.因为平静水面能发生镜面反射，地面凹凸不平，地面发生是漫反射,故此时月光经水面发生镜面反射，没有反射光线进入人眼睛，人感觉水面暗；经地面发生漫反射，有少许光线反射进入人眼睛，人感觉地面亮.为了不踏入水坑，李刚应踩在较亮地方.故选B.,答案：B,32/47,题型三 光反射应用,例,9 有一光电控制液面高度仪器，它是经过光束在液面处反射光线射到光电屏上光斑位置来判断液面高低.如图3-2-5所表示光路中，一光束与液面夹角为40，则反射角大小为_，当光电屏上光斑由,S,1,移到,S,2,时，液面_（填“上升”或“下降”）.,图3-2-5,33/47,解析：因为入射光线与液面夹角为40，所以入射光线与法线夹角为90-40=50，即反射角为50；又因为光反射时，反射角等于入射角，故反射角等于50；光电屏上光斑,S,1,向左移动到,S,2,时，因为入射角不变，如图3-2-6所表示，反射光线与原来反射光线平行，所以液面上升.,图3-2-6,答案：50上升,34/47,例,10 为了验证光反射定律，海若同学准备了一块平面镜、一块画有法线,ON,平整硬纸板（其中,F,可绕接缝,ON,转动）、直尺、铅笔.,甲 乙,图3-2-7,35/47,（1）这个试验还需要主要器材是_、_.,（2）硬纸板放在平面镜上时，要保持与镜面_.,（3）如图3-2-7甲所表示，将入射光线,AO,向法线靠近时，看到反射光线,OB,_（填“靠近”或“远离”）法线，这一现象说明反射角随入射角减小而_.,（4）将纸板,E,、,F,置于同一平面后，若将一束光贴着纸板,F,沿,BO,射到,O,点，反射光将沿图中,OA,方向射出，说明光在反射时，光路是_.,（5）如图乙所表示，将一束光贴着纸板,E,沿,AO,射到,O,点，若将纸板F向后折，此时在纸板,F,上看不到反射光，说明了_.,入射光线、法线、反射光线在同一平面内,量角器,激光笔,垂直,靠近,减小,可逆,36/47,解析：（1）探究光反射定律时，需要光源以及测量入射角与反射角大小，所以该试验还需要器材是量角器和光源，可用激光笔做光源.（2）硬纸板放在平面镜上时，要保持与镜面垂直.（3）将入射光线,AO,向法线靠近时，入射角减小，则反射角也随之减小，所以看到反射光线,OB,靠近法线.（4）当光贴着纸板,F,沿,BO,射到,O,点时，光将沿,OA,方向射出，说明光在反射时，光路是可逆.（5）把纸板,F,向后折，此时在纸板,F,上看不到反射光线，说明了反射光线、入射光线与法线在同一平面内.,37/47,知识链接,（1）验证光反射定律时，需要用到光源、平面镜、画有法线,ON,平整硬纸板、直尺、量角器及铅笔.,（2）只有硬纸板和平面镜垂直时才能确保法线和平面镜垂直.,（3）当入射角增大时，反射角也将增大；当入射角减小时，反射角也将减小.,（4）光在反射时，光路是可逆.,38/47,解读中考,：,本节考查重点是光反射定律与光反射定律应用以及依据光反射定律作图，尤其要注意了解光反射中“一点”“两角”“三线”关系，能区分镜面反射和漫反射.题型以选择题、填空题、作图题和试验题为主.,39/47,考点一,作光反射光路图,教材第55页“作业第4题”,如图3-22所表示，为了使斜射阳光,AO,能够竖直向下射入井中，在井口应该怎样放置平面镜？,图3-22,40/47,例,11(天津中考)小明想利用一块平面镜使射向井口太阳光竖直射入井中，如图3-2-8所表示，图3-2-9中数字序号表示是确定平面镜位置时作图先后次序.其中作图过程正确是(),图3-2-8 图3-2-9,41/47,解析：依据题意可知，使用平面镜是为了让太阳光竖直射入井中，即反射光线是竖直向下,所以作图过程中第一个步骤应该是过入射点作竖直向下反射光线；因为反射角等于入射角，法线恰好是入射光线和反射光线夹角角平分线，所以第二步应作出入射光线和反射光线夹角角平分线，即为法线；因为法线垂直于镜面，所以第三步应过入射光线和反射光线交点作出法线垂线，此垂线即为平面镜位置.故选B.,答案：B,42/47,考点二 镜面反射与漫反射,教材第55页“作业第5题”,如图3-23所表示，雨后夜晚，路上有些积水，甲、乙两同学在较暗月光下相向而行.甲同学看到积水水面比路面亮，那么乙同学看到现象是怎么样？请你用学过物理知识对乙同学看到现象进行解释.,图3-23,43/47,例,12(福建泉州中考)雨后初晴晚上，地上有积水，当我们迎着月光走时，地上发亮处是积水，这是因为(),A.地上暗处是光发生镜面反射,B.地上发亮处是光发生镜面反射,C.地上发亮处是光发生漫反射,D.地上发亮处和暗处都发生镜面反射,44/47,解析：水面比较光滑，光射到水面上会发生镜面反射，而地面比较粗糙，光射到地面会发生漫反射.当我们迎着月光走时，月光照到水面发生镜面反射，月光反射光线射向同一方向，几乎全部进入人眼，而地面发生漫反射，反射光线射向各个方向，进入人眼极少，故看到积水处发亮.,答案：B,45/47,46/47,例,13 自行车尾灯在夜间发出红光能有效地提醒后面车辆，防止了交通事故发生，保障了我们安全.不过，自行车尾灯是靠什么发出红光呢？尾灯内终究有没有灯泡呢？请同学们查阅相关资料进行解释.,解析：自行车尾灯是利用光反射原剪发出红光，其内部并没有灯泡.在夜间，路灯、探照灯、霓虹灯以及各种车辆灯光入射到自行车尾灯上会发生反射现象，从而我们就看到了光，并认为光是从尾灯内发出.因为自行车尾灯本身颜色是红色，有色不透明物体反射与它颜色相同光，所以自行车尾灯只能反射红色光.这就是为何我们在夜间看到自行车尾灯发出是红光.,答案：看法析,关键素养,47/47,
