环境安全设施控制.ppt

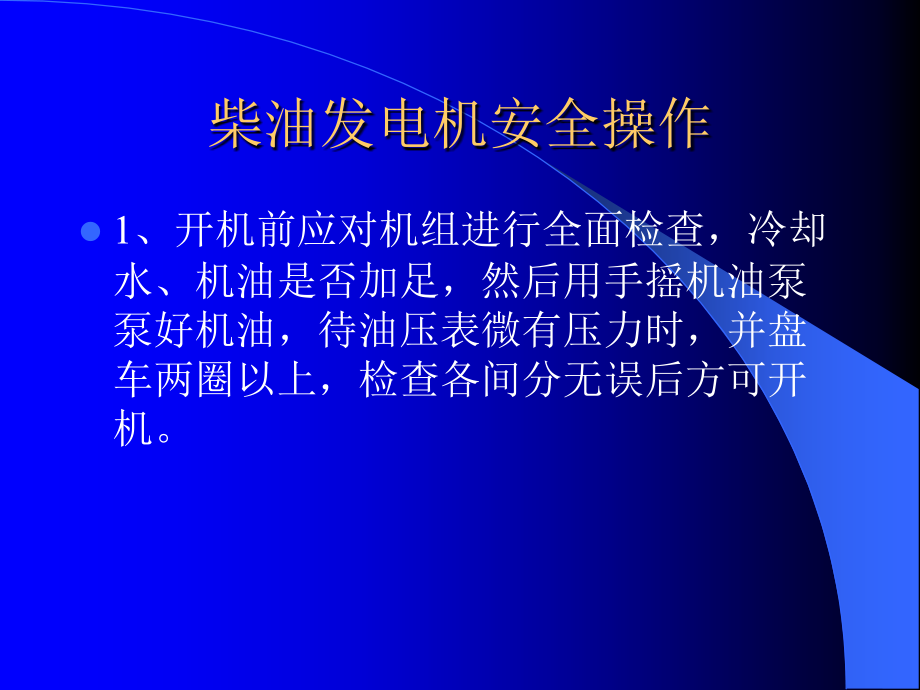

单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,环境、安全设施控制,肖明友,柴油发电机安全操作,1、开机前应对机组进行全面检查，冷却水、机油是否加足，然后用手摇机油泵泵好机油，待油压表微有压力时，并盘车两圈以上，检查各间分无误后方可开机。,柴油发电机安全操作,2、启动后检查机级各部分运行是否正常，水温、油压表指示是否正确，并对机组进行低速加温运行（夏季5分钟，冬季10分钟）后，方可调整至正常转速，投入运行。,柴油发电机安全操作,3、运行过程中应加速巡视，检查水温、油压是否正常以及机组运行是否良好。发现问题及时停机检查，如果一时无法处理，应及时报告，并组织人员抢修。,柴油发电机安全操作,4、正常情况下严禁带负荷停机，应逐步解除负荷缓慢降低油门，慢车运行3-5分钟后，待水温下降方可开机。停机期间应注意补充压缩空气。,柴油发电机安全操作,5、加强机组的维护保养，做到一周一检查，每月一小修，半年一中修，一年一大修，使设备始终在良好的运行状态。,变压器,4、并列运行的变压器，必须满足接线组别相同、变比相等、短路电压相等，而且容量之比不宜超过3：1等四个条件。,5、应加强对变压器的运行监视。日常监视的项目有电压、电流、油温等,6、认真执行定期定点巡视检查制度。察看油位、油色、油温、音响是否正常，有无渗油、漏油现象，套管有无裂纹及放电痕迹，呼吸器内的干燥剂颜色有无变化，箱壳发热情况，安全气道及保护膜是否完整，接地线是否完好，一般缺陷可列入正常维修计划，重大缺陷应及时处理。,变压器,变压器在运行中有下列异常现象时，应立即停止变压器的运行。,1、音响很大且不均匀或有“辟啪”的爆裂声。,2、正常冷却条件下，油温过高（较平时高出10,C,以上），并不断上升。,3、严重漏油，致使油面低于油面计指示的限度，并有继续下降的趋势。,4、油枕或防爆筒喷油。,5、套管内络放电或表面有严重裂纹。,6、油质很坏，油色过重，油内出现炭质。,变压器,镇江谏壁发电厂变压器起火爆炸,1978年10月4日2时58分，江苏省镇江地区谏壁发电厂五号12万千伏安变压器发生起火爆炸事故，造成职工死亡3人，伤12人，财产损失80万元。,谏壁发电厂五号12万千伏安变压器是1970年安装使用的。1978年3月大修中，更换了,C,相分接头开关。10月小修中，更换了4组散热器的垫床和低压套管的放气螺丝，并充添了1吨左右的变压器油。10月3日并网后，检查了瓦斯继电器，并排放了空气，带8千千瓦负荷。,并网后4日晨，主控制室发现变压器瓦斯继电器信号光字牌亮，铃声响，同时听到升压站有爆炸声，差动保护随即动作，变压器开关跳闸。经检查发现瓦斯继电器、差动继电器以及10千伏接地保护信号掉牌，在主控制室可以见到变压器处有火。此时发现变压器散热器及本体下部多处漏油，蓄油坑已积满了油，并且淹没了整个卵石层。过了一刻钟，变压器又突然发生强烈爆炸，使现场的检修人员措手不及，造成了职工的重大伤亡。当时大火四起，燃烧达2小时。,变压器,变压器起火爆炸原因，是由于线圈顶部因统包绝缘部分冷却条件恶劣，尤其是,B,相线圈匝间短路部分又位于220千伏套管侧、该处的冷却条件更差，更易使绝缘过热老化。当,B,相匝间短路时，变压器因故障跳闸，本体受到冲击和震动，散热器及本体法兰盘等连接薄弱处向外喷油，高温的油气瞬间喷出燃烧，同时由于法兰热圈等处大量漏洞，本体油位迅速下降，空隙增大，油气积聚，空气进入，在高温下达到一定的比例形成爆炸性气体，则构成了强烈爆炸，并酿成大火，造成了人员的重大伤亡，设备的严重损坏。,防爆电气设备,危险场所分类,为针对不同的环境条件采取相应的电气防火防爆措施，将可能发生电气火灾和爆炸的场所称为危险场所，并根据其发生危险的可能性大小进行分类。,按发生爆炸事故的危险程度，将爆炸危险场所划分为二类五级。,Q-1,级、,Q-2,级、,Q-3,级；,G-1,级、,G-2,级。,防爆电气设备,危险场所分类,火灾场所为危险物品不致形成爆炸性混合物但可能会引起火灾的场所。按发生火灾事故的可能性，火灾危险场所分为,H-1,级、,H-2,级、,H-3,级,对危险场所的认定需要考虑危险物料的理化性质、危险源特征、通风状况等因素。开敞或露天区域、有自动报警装置的场所可降低一级考虑。与危险场所毗邻的场所，当有一道非燃性的实体墙隔开时，亦可降低一级考虑，当通过走廊或套间隔开或有两道墙隔开时，则可视为无危险场所。,在爆炸危险场所必须使用防爆电气设备。有六种：,增安型：此型设备在正常运行的情况下，其封闭外壳内不产生火花、电弧和危险温度。,隔爆型：此型设备的金属外壳能承受内部爆炸时压力而不破裂，还能防止爆炸产生的火焰和高温气流引燃或引爆外部空间的可燃物料,防爆充油型：此型设备具有全封闭结构的外壳，凡可能产生火花、电弧的带电部件都浸没在绝缘油中，浸没深度不得小于10毫米，以防止引燃油面上部和壳外爆炸性混和物。,通风充气型：此型设备的防爆原理是向其外壳内充入正压的新鲜空气或隋性气体，以阻止壳外爆炸性气体或蒸汽进入壳体内部引起爆炸,本质安全型：此型设备在正常或事故情况下所产生的电火花和危险部位的温度不能引爆爆炸性混合物。,充砂型：外壳内充填以细粒状材料，使外壳内部产生的任何电弧不能点燃周围可燃气体。,防爆特殊型：凡结构上不属于上述各类型而采取其他防爆措施者。,设备及使用条件,Q-1,Q-2,Q-3,G-1,G-2,电机,隔爆型、通风充气型,任意防爆型,H43,任意一级隔爆型、通风充气型,H43,型,电器和仪表,固定安装,隔爆型、充油型、通风充气型、本质安全型,H45,H45,任意一级隔爆型、通风充气型、充油型,H45,型,移动式,隔爆型、通风充气型、本质安全型,隔爆型、通风充气型、本质安全型,除充油型外任意一种防爆类型,d,至,H57,任意一级隔爆、充气型,携带式,隔爆型、本质安全型,隔爆型、本质安全型,隔爆型、增安型、,H57,任意一级隔爆型,照明灯具,固定及移动,隔爆型、充气型、,增安型,H45,型,任意一级隔爆型,H45,型,携带式,隔爆型,隔爆型,隔爆型、增安型、,d,至,H57,型,任意一级隔爆型,任意一级隔爆型,变压器,隔爆型、通风充气型,增安型、充油型,H45,任意一级隔爆型、充油型,H45,型,配电装置,隔爆型、通风充气型,任何一种防爆类型,H57,型,任意一级隔爆型、通风充气型,H45,型,通讯电器,隔爆型、充油型、通风充气型、本质安全型,增安型,H57,型,通风充气型,H45,型,场所等级,爆,炸,危,险,场,所,电,气,设,备,选,型,火灾危险场所电气设备的选型,场所等级,H-1,H-2,H-3,电机,固定安装,H43,H44,H22,移动式和携带式,H44,H44,电器和仪表,固定安装,H30,H56,H30,移动式和携带式,H45,照明灯具,固定安装,H30,H45,H00,移动式和携带式,H45,H30,配电装置,H45,H30,接线盒,H46,危险场所电气设备安装,爆炸危险场所电气设备安装的技术要求是严格密封，连接可靠（接触良好、防松脱、防振动）、防止局部放电（接线盒内裸露带电部分之间及其与金属外壳之间应保持足够的电气间隙距离）防止局部过热等。,火灾危险场所电气设备安装的技术要求大致与爆炸危险场所相同。隔热或远离可燃物质是电气防火的有效措施，如开关电器及正常运行时可能产生火花的电气设备应远离可燃物料存放地点3米以上。,吉林延边亚麻厂亚麻粉尘爆炸事故,5月22日17时30分左右，当班作业工人反映制棉车间有棉布烧焦的气味，车间有关人员关闭风机进行检查，没有检查出燃烧部位，就下班吃饭。饭后工人上班，开动除尘室风机1、2分钟后，即发生爆炸起火，死亡5人，重伤8人，轻伤7人，破坏厂房约800多平方米，经济损失约36万多元。,事故原因分析,除尘室内集尘罩平时不检查，不清理，使亚麻粉尘大量聚积，局部空间已达到爆炸浓度。除尘室2号风机叶轮与集聚风机内的麻絮磨擦燃烧起火，瞬间引起麻尘爆炸，炸毁除尘室，冲击波冲向制棉车间，引起火灾,第二章 压力容器,构成压力容器的条件,1、最高工作压力大于等于0.1,MPa；,2、,内直径大于等于0.15,m,且容积大于等于0.025,m,3,；,3、,介质为气体、液化气体或最高工作温度高于等于标准沸点的液体。,第二章 压力容器,压力容器综合分类,一类：低压（易燃或毒性小于三类的换热容器#分离容器）,二类：低压（易燃或毒性为三类的反应容器、储存容器）中压（非易燃或毒性小于三类的反应容器#储存容器）,三类：低压（毒性为一二类的容器）中压（毒性为一二三类的容器,）,高压超高压（反应容器、储存容、换热容器、分离容器、管壳式余热锅炉）,第二章 压力容器,压力容器安全装置的分类及安全附件,分为：泄压装置、截流止漏装置和参数监测装置,案例：1993年6月14日，浙江省瑞安化工厂均三甲苯胺车间配酸工段反应釜发生爆炸，造成死亡3人、重伤9人、轻伤5人，经济损失达200多万元。,瑞安化工厂是生产有机颜料、乳化剂、轻纺助剂等化工产品的国有企业，由于染料中间体生产过程中产生大量废硫酸难以处理，该厂于去年与复旦大学退休教师管理委员会签订了“改进三甲基苯中硝化技术”合同，拟从工艺路线上进行改造，使之不再产生废酸。这一任务由该校化学系1名退休教授和1名退休副教授担任。今年4月两名退休教授完成实验室工作，于6月初偕1名退休高级工程师一起到厂，对生产设备进行了改装。教授确认改装符合要求后，决定在生产装置上直接投料试验。6月14日8时15分开始投料，8时35分反应锅即发生强烈爆炸。锅体从二楼震落到底楼，锅盖飞出11米远，搅拌器电动机飞出22米多远，厂房倒塌。1名操作工和1名教授当场死亡，站在稍远外的6人被锅内喷出的物料严重灼伤，其中1名副教授抢救无效死亡，另有9人被不同程度的灼伤或外伤,第二章 压力容器,气瓶,一般将水容积不超过1000升，工作压力不超过300公斤力每平方厘米，用于充装所规定的压缩气体、液化气体或溶解气体的瓶形、桶形、葫芦形及球形等型式的移动压力容器，称之为气瓶。,气瓶安全附件：安全泄压装置、瓶帽、防震圈,第二章 压力容器,气瓶的漆色,氧：蓝色 字：黑,空气：黑 字：白,氯：绿色 字：白,氮：黑 字：黄,氩：灰 字：绿,乙炔：灰 字：红,煤气：灰 字：红,第二章 压力容器,气瓶爆炸的威力,气瓶爆炸过程极为短暂，爆炸功率很大。,例：1974年，某运输公司用汽车运氧气瓶到北京某钢厂，卸瓶时，因一只气瓶咂在另一只气瓶上，致使两只气瓶爆炸，原地除留下一块较大的碎块及两个瓶底外，其余碎片都飞离现场，其中一块飞出200米，砸坏广播喇叭；有的碎片击穿仓库墙壁，炸成1*0.8的墙洞，事故还造成了人员伤亡,。,第二章 压力容器,气瓶使用中的规定：,禁止敲、碰；热水解冻；不得靠近热源；留有余压（可、助燃为5,kgf/cm,2,）；,开关瓶阀应缓慢，不准使用长臂扳手、管钳等工具；,第三章 电梯,电梯属于大型复杂的特殊运输设备，为保障电梯设备的安全运行，确保司乘人员的人身安全，电梯的各个组成部分都要求绝对安全可靠。,电梯的安全装置：限速器、安全钳、终端限位装置、缓冲器,第三章 电梯,电梯安全运行,1、配置专职维修保养人员，并建立值班制度。,2、要严格执行电梯的安全操作规程。,3、电梯运行前要进行安全检查。,4、正式运行前，应将电梯上下试运行二三次，发现故障和异常情况要及时修复。,5、一旦发生紧急事故，必须停止电梯运行，再切断电源，保护现场，并报告有关部门处理。,电梯,1998年3月，衡阳市劳动局及其劳动安全卫生检测站对雁军大酒店进行监察和检测时，查出电梯存在多处严重隐患，并发出电梯整改通知。市军休办根据劳动部门的整改意见，当即邀请原电梯厂派员维修(合同保修期为一年)。后该厂技术员李某5月5日来到雁军大酒店，并要求酒店派员协助维修。5月28日晚在加班维修时，该电梯厂技术员李某和酒店电梯工郭某某在,A,台电梯调试，酒店水工傅某(死者，临时工)从电梯工郭某处拿走,B,台电梯钥匙，打开五楼电梯门，进入轿厢顶部协助焊接维修。20点50分，电梯突然启动上升，傅某被挤死在电梯井道内。,电梯,事故的原因：,水工傅某在无电梯维修操作证和不懂电梯性能的情况下，违章进人轿厢顶部，且未将电源开关旋至检修位置，厅门关闭后因上层呼梯导致电梯启动，被突然上升的轿厢与井壁挤压，是造成这次死亡事故的直接原因。,山东济南清河电梯厂制造的这台电梯轿厢顶部未设护栏，给电梯的保养维修留下了不安全隐患，且在此次维修过程中指导不力，是这次事故的原因之一，,电梯工郭某将电梯门锁钥匙给无证人员拿走，让其进人轿厢顶部维修而未采取任何措施，是造成事故的原因之一,雁军大酒店经营承包者缺乏安全意识，指派无电梯维修证的人员上岗维修，是造成事故的原因之一,
