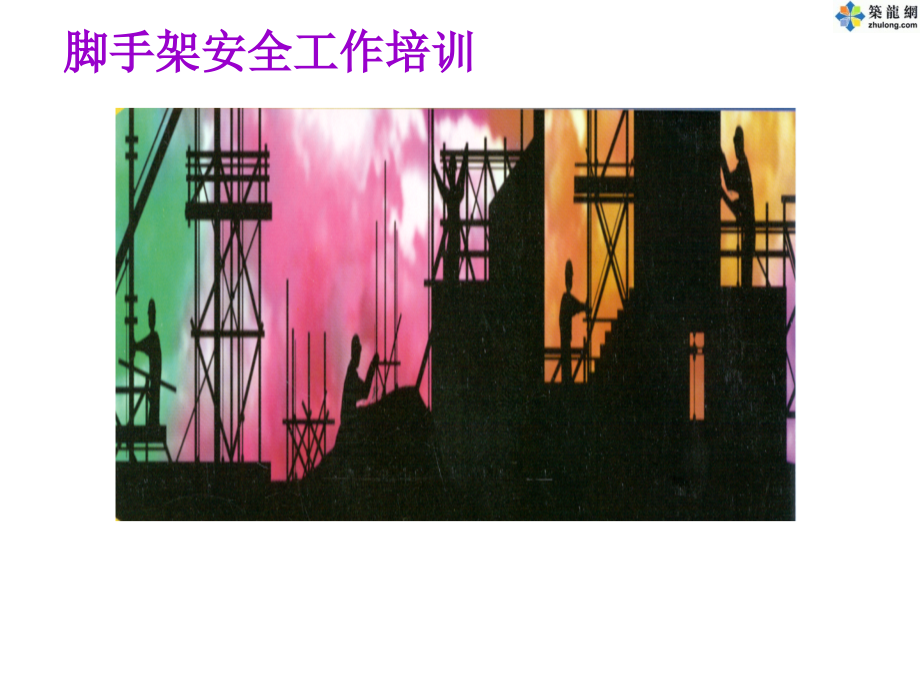

脚手架安全工作培训(PPT).ppt

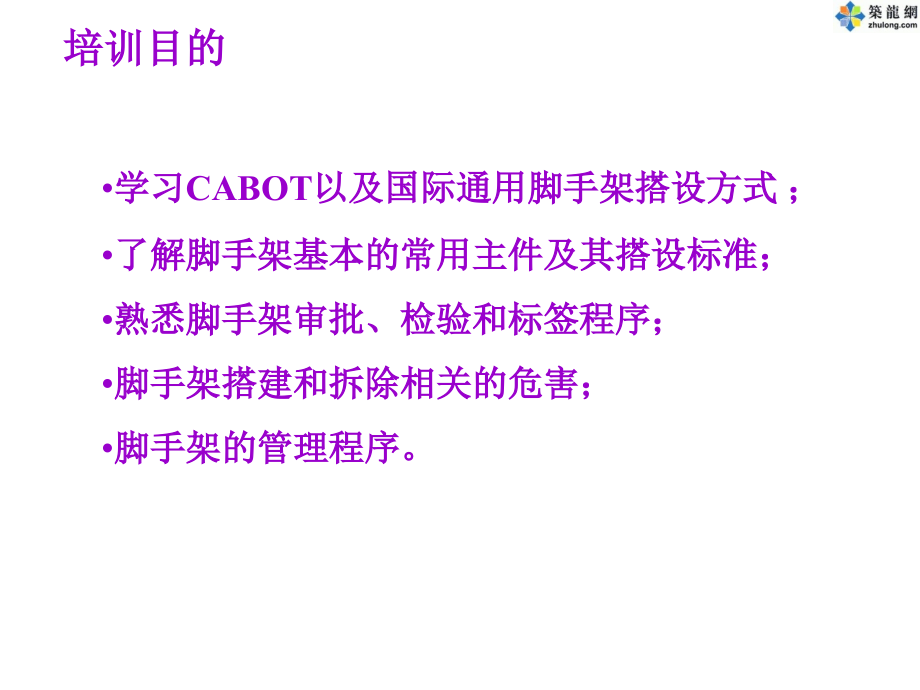

脚手架安全工作培训,培训目的,学习,CABOT,以及国际通用脚手架搭设方式；,了解脚手架基本的常用主件及其搭设标准；,熟悉脚手架审批、检验和标签程序；,脚手架搭建和拆除相关的危害；,脚手架的管理程序。,常用脚手架类型,CABOT 施工场地及国际通用脚手架的几种常见类型,常用脚手架类型,钢管框式脚手架,常用脚手架类型,配有防护挡板脚手架,常用脚手架类型,井式脚手架,常用脚手架类型,单排脚手架,常用脚手架类型,加宽底部支撑脚手架,常用脚手架类型,人字支撑式脚手架,简单的脚手架组件,几种常用组件在脚手架搭设中是必不可少的,简单的常用组件,立杆,直立的钢管，作为直立的支架和负载支撑。,简单的常用组件,立杆,基本的搭设标准,立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接。,脚手架必须设置纵、横扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于,200mm,处的立杆上。横向扫地杆亦采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延伸两跨与立杆固定，高度差不应大于1。靠边坡上方的立杆轴线到边坡距离不应小于,500mm,。,简单的常用组件,大横杆,将立杆连接在一起的钢管。,简单的常用组件,大横杆,简单的常用组件,小横杆,与大横杆垂直将立杆连接在一起的水平钢管，支持脚手架的底板，搭设的最大距离是1.4米。,简单的常用组件,小横杆,基本的搭设标准,支撑工作平台的小横杆必须放在大横杆的上面。,假如将小横杆放在大横杆下面，如果一个扣件坏了，可能导致工作平台倒塌，可能导致人员伤亡。,相临小横杆的间距不得大于,1.4,米。,垫板和下面第一个小横杆的距离不应超过,0.5,米，或者尽可能让小横杆接近地面。,简单的常用组件,木垫板,放置在立杆下面将载荷压力散开的长条板或几块木板,简单的常用组件,垫板,基本的搭设标准,地面/表面条件,地面或表面必须能够支撑脚手架及其负载。,地面或表面必须尽可能地整平。,木垫板,必须采用合适的木垫板和垫底板来确保脚手架的稳定。,所有的木垫板必须有足够的强度和厚度来支撑脚手架及其负载，而且保持良好状况。,永远放在平整的地面上。,尽量选取长条木板来使每个木垫板上有不止一个立杆。,木垫板必须有足够的强度和厚度来支撑脚手架及其载荷的重量。,在其上面放置垫座钢板。,垫板,垫板,回填土,下水井,简单的常用组件,脚手架斜撑,防止整个脚手架面移动的钢管,简单的常用组件,斜撑,简单的常用组件,剪刀撑,用来提高立杆稳定性固定在大横杆之间的钢管,简单的常用组件,剪刀撑,基本的搭设标准,剪刀撑、横向斜撑搭设应随立杆、纵向和横向水平杆等同步搭设。,每道剪刀撑宽度不应小于,4,跨，且不应小于,6,m，斜撑与地面的倾角宜在,45,度,60,度。,高度在,24,m,以下的单、双排脚手架，均必须在外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置。,一字型、开口型双排脚手架的两端均必须设置横向斜撑。,简单的常用组件,平面撑,固定在水平面上的交叉斜撑,简单的常用组件,平面撑,基本的搭设标准,总是用在可以移动的脚手架上。,总是固定在工作平台的木跳板和脚轮的轮子下面。,与立杆之间采用,90,度配件连接。,防止脚手架变形。,简单的常用组件,工作平台,木板搭起来的区域，用作通道和（或）工作区域，上面有踢脚板和栏杆,简单的常用组件,工作平台,简单的常用组件,防护栏杆,防止脚手架使用者从工作平台上掉下来的水平钢管,简单的常用组件,防护栏杆,简单的常用组件,踢脚板,垂直放置的长条木板，用来将工具、设备和原料放置在工作平台上防止滑落,简单的常用组件,踢脚板,基本的搭设标准,踢脚板高度不得低于,0.18,米。,如果脚手架距离墙面不超过,0.25,米，靠墙那一侧不需装踢脚板。,所有超过,1.8,米的脚手架必须安装踢脚板。,简单的常用组件,脚轮,基本的搭设标准,可移动式脚手架,每次移动脚手架时，锁住脚轮。,移动脚手架时，绝对不许人站在脚手架上。,移动脚手架时，必须固定脚手架上的木板，这样才能防止木板活动掉下砸伤他人。,移动时不要骑在脚手架上。,基本的搭设标准,高度不大于,6m,的脚手架，宜采用一字型斜道。,高度大于,6m,的脚手架，宜采用之字型斜道。,运料斜道宽度不宜小于,1.5m,，,坡度宜采用,1,：,6,；人行斜道宽度不宜小于,1m,，,坡度宜采用,1,：,3,。,基本的搭设标准,钢管上严禁打孔。,脚手架可采用钢、木、竹材料制作，每块质量不宜大于,30,kg。,主节点上必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。,脚手架必须配合施工进度搭设，一次性搭设高度不应超过相临连墙件以上来两步。,严禁将外径,48mm,与,51mm,的钢管混用。,各构配件严禁抛扔至地面。,旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。,安全管理规定,脚手架搭设人员必须持证上岗。,作业层上的施工载荷符合设计要求，不得超载。,严禁悬挂起重设备。,脚手架使用期间严禁拆除下列杆件：,1）主节点处的纵、横向水平杆，纵、横向扫地 杆。,2）连墙件,安全管理规定,以下情形,在每个脚手架的入口处附近必须,挂上,红色标签,:,脚手架正在搭建,脚手架正在改建,脚手架未完工,*,在脚手架未被检查和正式批准使用之前,一直,都要挂红牌.,安全管理规定,以下情形,在每个脚手架的入口处附近,挂,绿色标签,:,在脚手架被相关的人检查和正式批准使用以,后,.,要求将,绿色标签,一直留在脚手架上,它也,会被用来记录每周的例行检查,脚手架管理程序,脚手架的搭设使用程序,准备,-,申请,-,搭设,-,验收,-,使用,-,维护保管,-,拆除,脚手架的质量控制,材料准备,-,基础处理,-,架体质量,-,过程中的维护,-,拆除,详细见脚手架程序,
