【初三物理】欧姆定律基础习题.docx

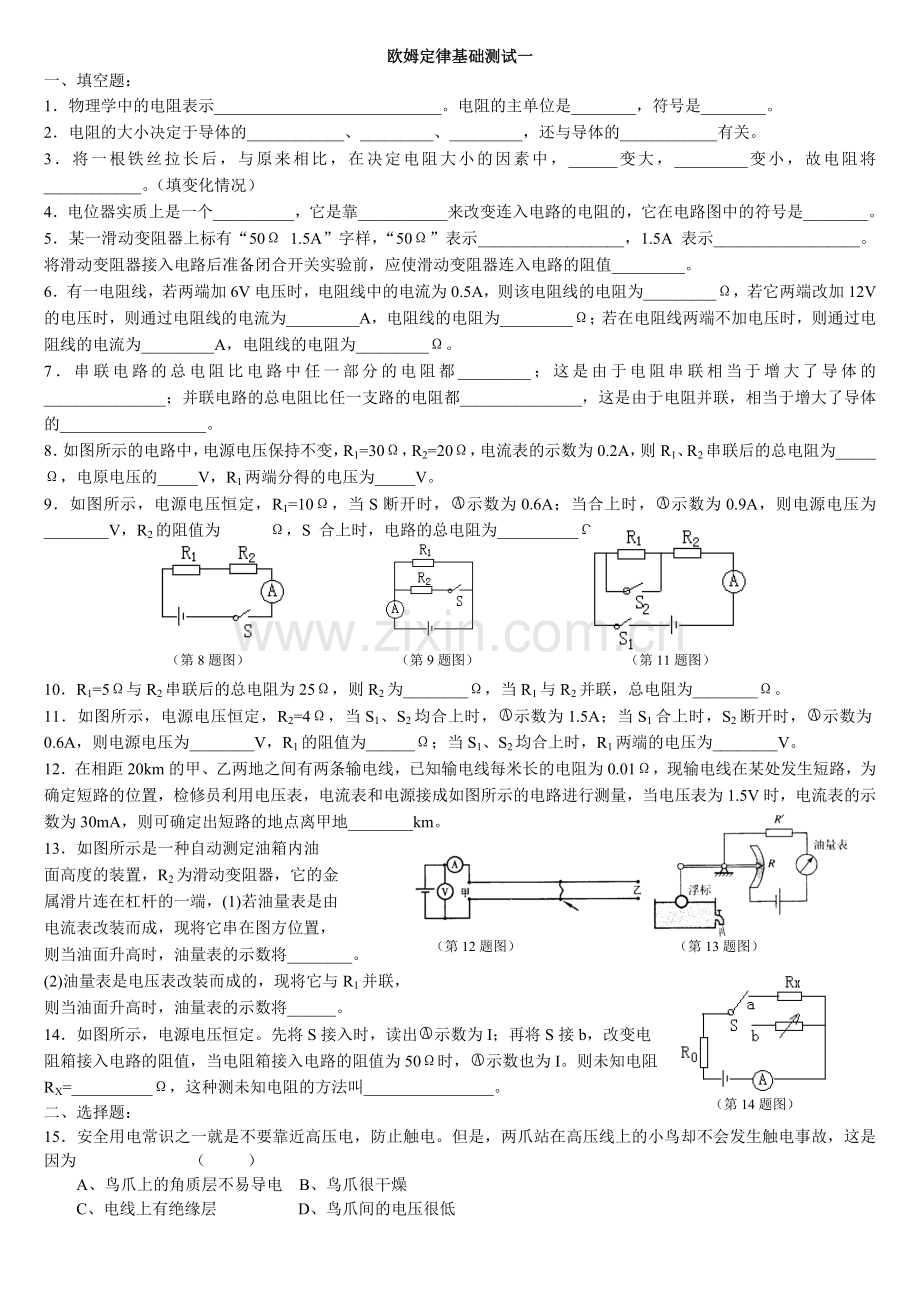

欧姆定律基础测试一
一、填空题：
1．物理学中的电阻表示____________________________。电阻的主单位是________，符号是________。
2．电阻的大小决定于导体的____________、_________、_________，还与导体的____________有关。
3．将一根铁丝拉长后，与原来相比，在决定电阻大小的因素中，______变大，_________变小，故电阻将____________。（填变化情况）
4．电位器实质上是一个__________，它是靠___________来改变连入电路的电阻的，它在电路图中的符号是________。
5．某一滑动变阻器上标有“50Ω 1.5A”字样，“50Ω”表示__________________，1.5A 表示__________________。将滑动变阻器接入电路后准备闭合开关实验前，应使滑动变阻器连入电路的阻值_________。
6．有一电阻线，若两端加6V电压时，电阻线中的电流为0.5A，则该电阻线的电阻为_________Ω，若它两端改加12V的电压时，则通过电阻线的电流为_________A，电阻线的电阻为_________Ω；若在电阻线两端不加电压时，则通过电阻线的电流为_________A，电阻线的电阻为_________Ω。
7．串联电路的总电阻比电路中任一部分的电阻都_________；这是由于电阻串联相当于增大了导体的_______________；并联电路的总电阻比任一支路的电阻都_______________，这是由于电阻并联，相当于增大了导体的__________________。
8．如图所示的电路中，电源电压保持不变，R1=30Ω，R2=20Ω，电流表的示数为0.2A，则R1、R2串联后的总电阻为_____Ω，电原电压的_____V，R1两端分得的电压为_____V。
（第8题图） （第9题图） （第11题图）
9．如图所示，电源电压恒定，R1=10Ω，当S断开时，示数为0.6A；当合上时，示数为0.9A，则电源电压为________V，R2的阻值为______Ω，S 合上时，电路的总电阻为__________Ω。

10．R1=5Ω与R2串联后的总电阻为25Ω，则R2为________Ω，当R1与R2并联，总电阻为________Ω。
11．如图所示，电源电压恒定，R2=4Ω，当S1、S2均合上时，示数为1.5A；当S1合上时，S2断开时，示数为0.6A，则电源电压为________V，R1的阻值为______Ω；当S1、S2均合上时，R1两端的电压为________V。
（第12题图） （第13题图）
12．在相距20km的甲、乙两地之间有两条输电线，已知输电线每米长的电阻为0.01Ω，现输电线在某处发生短路，为确定短路的位置，检修员利用电压表，电流表和电源接成如图所示的电路进行测量，当电压表为1.5V时，电流表的示数为30mA，则可确定出短路的地点离甲地________km。
13．如图所示是一种自动测定油箱内油
面高度的装置，R2为滑动变阻器，它的金
属滑片连在杠杆的一端，(1)若油量表是由
电流表改装而成，现将它串在图方位置，
则当油面升高时，油量表的示数将________。
（第14题图）
(2)油量表是电压表改装而成的，现将它与R1并联，
则当油面升高时，油量表的示数将______。
14．如图所示，电源电压恒定。先将S接入时，读出示数为I；再将S接b，改变电
阻箱接入电路的阻值，当电阻箱接入电路的阻值为50Ω时，示数也为I。则未知电阻
RX=__________Ω，这种测未知电阻的方法叫________________。
二、选择题：
15．安全用电常识之一就是不要靠近高压电，防止触电。但是，两爪站在高压线上的小鸟却不会发生触电事故，这是因为 （ ）
A、鸟爪上的角质层不易导电 B、鸟爪很干燥
C、电线上有绝缘层 D、鸟爪间的电压很低

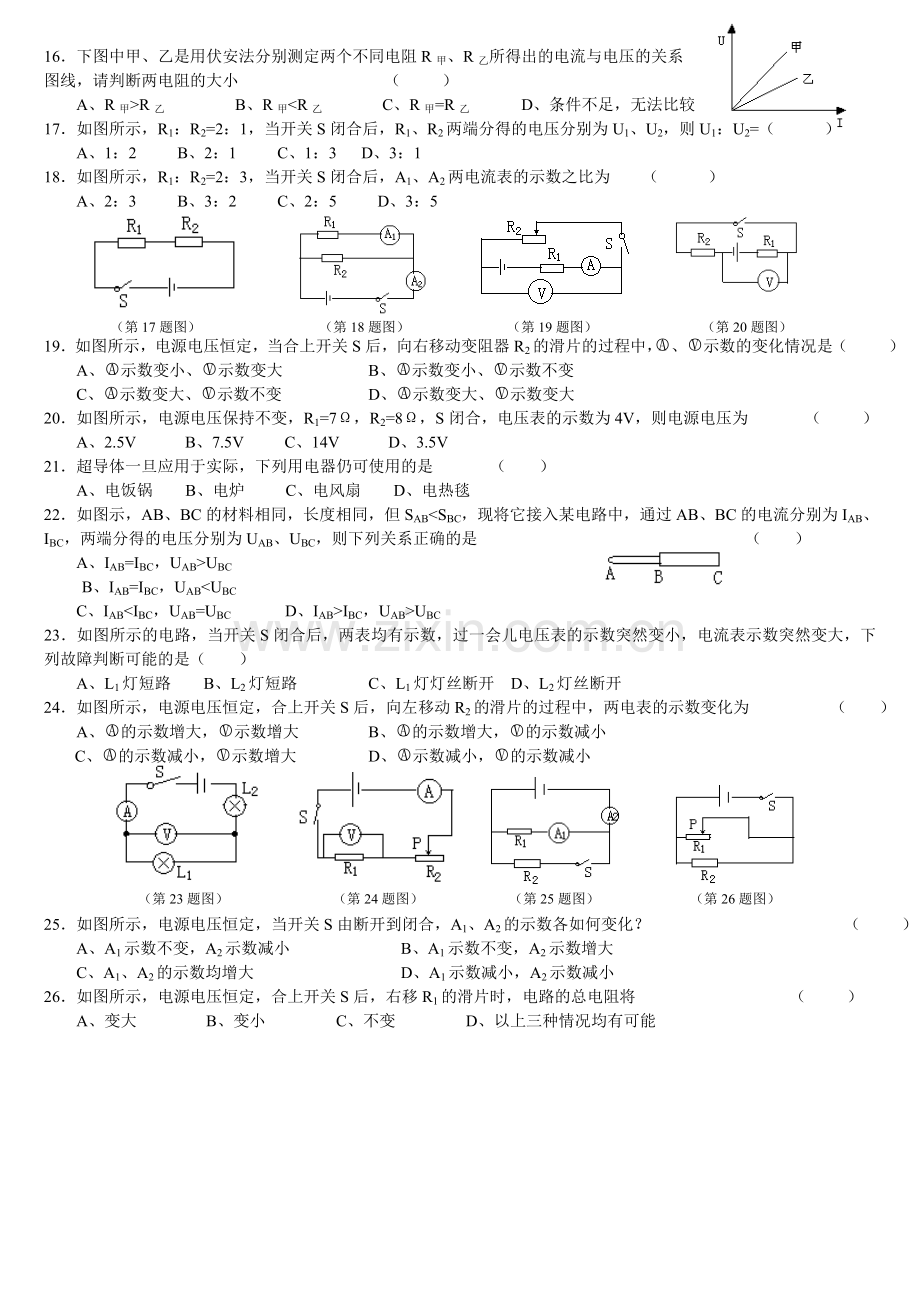

16．下图中甲、乙是用伏安法分别测定两个不同电阻R甲、R乙所得出的电流与电压的关系
图线，请判断两电阻的大小 （ ）
A、R甲>R乙 B、R甲<R乙 C、R甲=R乙 D、条件不足，无法比较
17．如图所示，R1：R2=2：1，当开关S闭合后，R1、R2两端分得的电压分别为U1、U2，则U1：U2=（ ）
A、1：2 B、2：1 C、1：3 D、3：1
18．如图所示，R1：R2=2：3，当开关S闭合后，A1、A2两电流表的示数之比为 （ ）
A、2：3 B、3：2 C、2：5 D、3：5
（第17题图） （第18题图） （第19题图） （第20题图）

19．如图所示，电源电压恒定，当合上开关S后，向右移动变阻器R2的滑片的过程中，、示数的变化情况是（ ）
A、示数变小、示数变大 B、示数变小、示数不变
C、示数变大、示数不变 D、示数变大、示数变大
20．如图所示，电源电压保持不变，R1=7Ω，R2=8Ω，S闭合，电压表的示数为4V，则电源电压为 （ ）
A、2.5V B、7.5V C、14V D、3.5V
21．超导体一旦应用于实际，下列用电器仍可使用的是 （ ）
A、电饭锅 B、电炉 C、电风扇 D、电热毯
22．如图示，AB、BC的材料相同，长度相同，但SAB<SBC，现将它接入某电路中，通过AB、BC的电流分别为IAB、IBC，两端分得的电压分别为UAB、UBC，则下列关系正确的是 （ ）
A、IAB=IBC，UAB>UBC
B、IAB=IBC，UAB<UBC
C、IAB<IBC，UAB=UBC D、IAB>IBC，UAB>UBC
23．如图所示的电路，当开关S闭合后，两表均有示数，过一会儿电压表的示数突然变小，电流表示数突然变大，下列故障判断可能的是（ ）
A、L1灯短路 B、L2灯短路 C、L1灯灯丝断开 D、L2灯丝断开
24．如图所示，电源电压恒定，合上开关S后，向左移动R2的滑片的过程中，两电表的示数变化为 （ ）
A、的示数增大，示数增大 B、的示数增大，的示数减小
（第23题图） （第24题图） （第25题图） （第26题图）
C、的示数减小，示数增大 D、示数减小，的示数减小

25．如图所示，电源电压恒定，当开关S由断开到闭合，A1、A2的示数各如何变化？ （ ）
A、A1示数不变，A2示数减小 B、A1示数不变，A2示数增大
C、A1、A2的示数均增大 D、A1示数减小，A2示数减小
26．如图所示，电源电压恒定，合上开关S后，右移R1的滑片时，电路的总电阻将 （ ）
A、变大 B、变小 C、不变 D、以上三种情况均有可能
