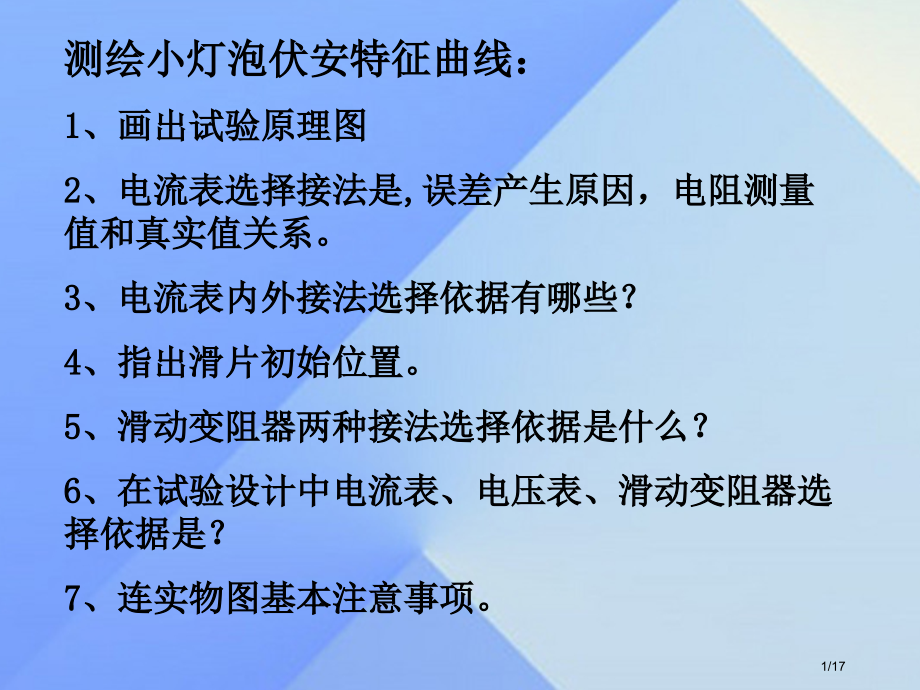

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,测绘小灯泡伏安特征曲线：,1、画出试验原理图,2、电流表选择接法是,误差产生原因，电阻测量值和真实值关系。,3、电流表内外接法选择依据有哪些？,4、指出滑片初始位置。,5、滑动变阻器两种接法选择依据是什么？,6、在试验设计中电流表、电压表、滑动变阻器选择依据是？,7、连实物图基本注意事项。,1/17,焦耳定律,2/17,一、电功和电功率,1.电功：电流做功实质是导体中恒定电场对自由电荷电场力做功,回想：在静电学中，电场力做功特点是什么？表示式？,（1）特点：,电场力做功与路径无关，只取决于初末位置电势差,（2）利用电势差求电功W,AB,=qU,AB,3/17,W=qU,q=It,W=UIt,一、电功和电功率,1.电功：电流做功实质是导体中恒定电场对自由电荷电场力做功,单位：焦耳(J),千瓦时(,kWh)1kWh=3.610,6,J,4/17,一、电功和电功率,1.电功：电流做功实质是导体中恒定电场对自由电荷电场力做功,单位：焦耳(J),千瓦时(,kWh)1kWh=3.610,6,J,功效关系：,表示式：,W=UIt,电场力做多少功即有多少电势能转化为其它形式能,电流做多少功即有多少电能转化为其它形式能,5/17,一、电功和电功率,1.电功：电流做功实质是导体中恒定电场对自由电荷电场力做功,单位：焦耳(J),千瓦时(,kWh)1kWh=3.610,6,J,表示式：,W=UIt,物理意义：,反应了有多少电能转化为其它形式能,也能够说“消耗了多少电能”,思索：电路中如有白炽灯、电炉、电解槽、电动机等元件，,电功与这些元件种类相关吗？,结论：电功W（消耗了多少电能）只与元件两端电压U，,经过电流I和通电时间t相关，与元件种类无关。,适合用于,一切电路做功,6/17,一、电功和电功率,1.电功：电流做功实质是导体中恒定电场对自由电荷电场力做功,单位：焦耳(J),千瓦时(,kWh)1kWh=3.610,6,J,表示式：,W=UIt,物理意义：,反应了有多少电能转化为其它形式能,也能够说“消耗了多少电能”,适合用于,一切电路做功,2.电功率：单位时间内电流做功叫电功率,PW/tUI,单位：瓦（W）千瓦kW,表示式：,适合用于,一切电路电功率,物理意义：反应了电流做功快慢！,7/17,探讨几个用电器能量转化情况,a、电流流过电炉,b、电流流过电解槽,c、电流流过电风扇,电能转化为热能。,电能转化为化学能和热能,电能转化为机械能和热能,8/17,即,电能全部转化为热能，电功等于电热,在纯电阻电路中,（）,二、电热和热功率,1.电热:电流经过导体产生热量,2.热功率:单位时间内电流经过导体产生热量,表示式,：,P,热,=I,2,R,如：白炽灯功率越大则越亮,白炽灯、电炉等,9/17,即,电能全部转化为热能，电功等于电热,在纯电阻电路中,（白炽灯、电炉等）,在非纯电阻电路中,，（,如电动机）,电能大部分转化为机械能，,但不可防止一小部分转化为热能。,结论：,WQ,UIR,（欧姆定姆不适用）,应该是W=E,机,+Q,10/17,1纯电阻用电器:电流经过用电器以发烧为目标如电炉、电熨斗、电饭锅、电烙铁、白炽灯泡等,电能全部转化为热能,电功等于电热,2非纯电阻用电器:电流经过用电器是以转化为热能以外形式能力为目标,发烧不是目标,而是难以防止热能损失.比如电动机、电解槽、给蓄电池充电、日光灯等,电能大部分转化为其它能，一小部分转化为热能,电功大于电热,11/17,例题一台电动机，线圈电阻是0.4,，当电动机两端加220V电压时，经过电动机电流是50A。,（1）这台电动机每分钟所做机械功有多少?,效率为多少？,（2）某时电动机突然被卡住而停顿转动，则此时电动机消耗功率为多少？,12/17,课堂练习1：,图中虚线框内是一个未知电路，测得它两端点,a,，,b,之间电阻是,R,，在,a,，,b,之间加上电压,U,，测得流过这电路电流为,I,，则未知电路电功率一定是(),A.I,2,R B.U,2,/R,C.,UI,D.,I,2,R,+,UI,13/17,课堂练习2：,一根电阻丝在经过2C电量时，消耗电能是8J。若在相同时间内经过4C电量，则该电阻丝两端所加电压,U,和该电阻丝在这段时间内消耗电能,E,分别为（）,A,U,4V B,U,=8V,C,E,16J D,E,=32J,答案：BD,14/17,课堂练习3：,加在某台电动机上电压是,U,，电动机消耗电功率为,P,，电动机线圈电阻为,r,，则电动机线圈上消耗热功率为（）,A,P,B,U,2,/r,C,P,2,r/U,2,D,P P,2,r/U,2,C,15/17,1.如图所表示，有一台提升重物用直流电动机,M,，线圈内阻为,r,=0.60，与电动机串联定值电阻阻值为,R,=10，电路路端为,U,=160V图中理想电压表示数为110V求：经过电动机电流,I,是多大？电动机输入功率,P,是多大？电动机机械功率,P,/,是多大？,2,如图所表示，电源电动势,E,=110V，电阻,R,1,=21，电动机绕组电阻,R,0,=0.5，电键,S,1,一直闭合。当电键,S,2,断开时，电阻,R,1,电功率是525W；当电键,S,2,闭合时，电阻,R,1,电功率是336W，求（1）电源内电阻；（2）当电键,S,2闭合时流过电源电流和电动机输出功率,16/17,2,如图所表示，电源电动势,E,=110V，电阻,R,1,=21，电动机绕组电阻,R,0,=0.5，电键,S,1,一直闭合。当电键,S,2,断开时，电阻,R,1,电功率是525W；当电键,S,2,闭合时，电阻,R,1,电功率是336W，求（1）电源内电阻；（2）当电键,S,2闭合时流过电源电流和电动机输出功率,。,17/17,
