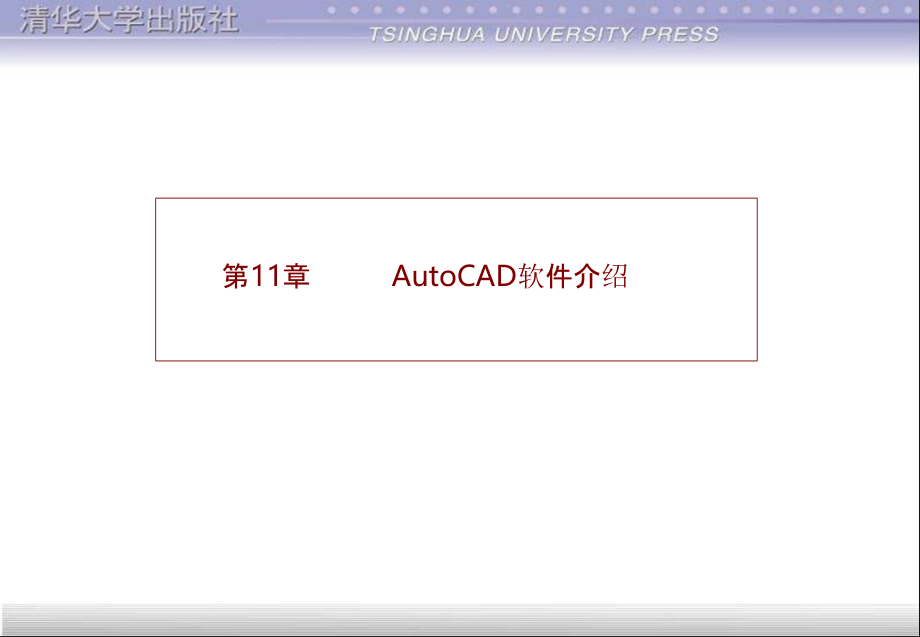

《CAD计算机辅助设计技术》AutoCAD软件介绍.pptx

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,11/7/2009,#,第11章,AutoCAD软件介绍,ppt课件,1,11.1二维图形的绘制,11.1.1AutoCAD概述,AutoCAD是美国Autodesk公司推出的通用CAD和设计,软件包。,1982年12月推出AutoCAD1.0版本，它在IBM-PC机上,仅是一个绘图包，它的功能只是绘图。,AutoCAD10.0版本内嵌了Lisp语言，可用C语言构造，,从绘图软件向设计发展。,AutoCAD2000版本，提供了内容丰富的开发平台，为,开发提供了强大的工具。,ppt课件,2,精品资料,你怎么称呼老师？,如果老师最后没有总结一节课的重点的难点，你,是否会认为老师的教学方法需要改进？,你所经历的课堂，是讲座式还是讨论式？,教师的教鞭,“不怕太阳晒，也不怕那风雨狂，只怕先生骂我,笨，没有学问无颜见爹娘”,“太阳当空照，花儿对我笑，小鸟说早早早”,精品资料,你怎么称呼老师？,如果老师最后没有总结一节课的重点的难点，你,是否会认为老师的教学方法需要改进？,你所经历的课堂，是讲座式还是讨论式？,教师的教鞭,“不怕太阳晒，也不怕那风雨狂，只怕先生骂我,笨，没有学问无颜见爹娘”,“太阳当空照，花儿对我笑，小鸟说早早早”,11.1.2AutoCAD2000主要特点,AutoCAD2000更趋于Windows的风格。,既可以交互式绘图，也可以实现自动绘图,(编程方式)。,具有开放的体系结构，易于二次开发。,可通过标准的或专用的数据格式与其他,CAD/CAM系统进行数据交换。,新增了多个辅助设计工具。,增强了三维绘图、实体造型和显示功能。,网络功能强大。,ppt课件,7,11.1.3AutoCAD2000启动方法,打开图形,默认设置,样板图形,使用向导,ppt课件,8,11.1.4AutoCAD2000窗口简介,下拉菜单,工具条,ViewToolbars,屏幕菜单,Toolsoptions-Display,命令窗口,文本窗口：文本窗口内容与命令窗口相同,通过F,2,切换,状态条,ppt课件,9,11.1.5工具条（view-toolbars),objectproperties标准工具条（图层、线型）,standardtoolbars对象特征工具条,dimension尺寸标注,draw绘图,modify编辑,objectsnap对象捕捉,ppt课件,10,solid实体造型,surfaces表面造型,ucs建立用户坐标,zoom显示缩放,render渲染,ppt课件,11,11.1.6坐标系统,笛卡尔坐标系统,世界（通用）坐标系（默认WCS）,坐标原点在屏幕的左下角，X轴朝右，Y,轴朝上，Z轴朝向用户，遵守右手法则。,用户坐标系统UCS,ppt课件,12,11.1.7二维绘图(Draw菜单),(1)直线命令：Line,下拉菜单：DrawLine,工具条：DrawLine,SpecifyFrompoint:60,50回车（绝对坐标）,Specifynextpoint:280,0(相对坐标)回车,Specifynextpoint:10090回车(极坐标形,式的相对坐标),Specifynextpoint:,Specifynextpoint:C回车,-280,0回车,ppt课件,13,U取消上次操作命令,C将所绘制的折线封闭，并退出画线,操作,Esc退出当前操作,在命令行输入Enter（回车）：执行上次,命令。,ppt课件,14,(2)绘双向构造线,命令：XLine,(3)多义线Polyline，PL,命令：PLine,二维多义线可由等宽和不等宽的直线及圆弧组成。,(4)复合线(平行线簇)Mline，ML,命令：ML,(5)矩形,Rectang，Rectangle,(6),圆Circle,ppt课件,15,(7)等边多边形Polygon,(8)圆弧Arc,(9)圆环Donut,(10)椭圆Ellipse,(11)绘样条曲线-Spline,(12)区域填充-Solid,注意填充顺序，顺序不同，效果也不同,(13)图案填充Hatch,ppt课件,16,11.1.8编辑Modify菜单,(1)关键点,(2)构造选择集,直接点取方式,默认窗口方式,窗口从左向右定义：与窗口边界相交的对,象不被选中；,窗口从右向左定义：与窗口边界相交的对,象被选中；,ppt课件,17,窗口方式Window,全部方式ALL,取消Undo,在“Seleteobjects:”提示下，单击右,键、输入空格或回车，则结束选取对象,的操作。,ppt课件,18,(3)编辑Modify菜单,删除Erase,移动Move,拷贝Copy,旋转Rotate,按比例缩放Scale,修剪Trim,ZOOM,ppt课件,19,断开,Break分解,explode,镜像,Mirror,构造偏移对象,Offset,阵列Array:,Rectangular,矩形阵列,Polar,环形阵列,倒圆角,Fillet,倒直角,Chamfer,修改,Change,ppt课件,20,11.1.9绘图环境设置,(1)创建新图,(2)单位类型设置,(3)绘图辅助工具,栅格(Grid)：只起视觉参考作用,捕捉(Snap)：使输入坐标点受栅格点控制,ppt课件,21,正交(Ortho)：使光标十字线只能沿,水平或垂直方向移动,对象捕捉(ObjectSnap)：,参考对,象捕捉工具条,ppt课件,22,(4)图层设置,FormatLayer,图层锁定：不能对该图层上的图形进行编辑，但,仍可在该图层上绘制图形。,图层冻结：冻结的图层不被显示和输出。,(5)设置背景颜色,ToolsoptionsDisplayColorscolor,（可以建立模板文件*.DWT）,ppt课件,23,11.1.10,尺寸标注(Dimension菜单),(1)尺寸标注工具栏,设置尺寸标注参数：Style,标注水平尺寸、垂直尺寸dimline,标注连续尺寸dimcont,标注共基线尺寸dimbase,标注角度dimang,标注半径dimrad,标注直径dimdia,ppt课件,24,(2)利用DIM命令标注尺寸,在Command提示符下：输入dim,Dim：Dimtxt2.5(设尺寸文本高度),Dimasz2,（设尺寸箭头长度）,Dimtad1,DimtihOff（设尺寸文本沿尺寸线方向）,DimtohOff（控制尺寸界线之外的尺寸文本排列,（设尺寸文本放在尺寸线的上方）,方向）,Dimgap1（尺寸文本与尺寸线间的距离）,Dimexe0.1（尺寸界线超出尺寸线的长度）,Exit,ppt课件,25,%O-打开或关闭文字上划线,%U-打开或关闭文字下划线,%D-度,%P-正负公差,%C-直径,ppt课件,26,11.1.11,图块是由一组图形对象(或单个)构成的一个集合。,定义图块：BLOCK、WBLOCK,插入图块Insert（输入块名、确定插入点、比例）,块与属性,属性是属于块的非图形信息。,ATTDEF（属性定义命令）,（1）回答属性的模式（默认）;,（2）输入属性标志;,（3）输入属性提示与输入属性标志相同;,（4）给出字符串左下角定义。,ppt课件,27,二维绘图作业,ppt课件,28,11.2三维图形的绘制,11.2.1三种三维模型,线框模型,：,对三维对象的轮廓描述，无面和体的,特征，由描述边框的点、直线、曲线组成。,表面模型,：,不仅定义了三维对象的边界，还定义,了它的表面，即具有面的特征。,实体模型,：,具有体的特征，可对它进行挖孔、挖,槽、倒角及布尔运算。,ppt课件,29,11.2.2,绘三维点及三维线,(1)绘三维空间的点：,POINT输入三维点坐标,(2)绘三维直线,：LINE,(3)绘三维双向构造线,：XLINE,(4)绘三维多义线,：3DPOLY,注意：只能绘定宽线，不能绘圆弧。,(5)绘三维样条曲线,：SPLINE,ppt课件,30,11.2.3绘制三维图形一般采用的方法,绘制拉伸物体,绘三维面,绘三维网格图,绘三维实体,ppt课件,31,1.绘制拉伸物体,高度：构造平面在当前坐标系中Z的坐标值，,总是平行于xy平面。正值指构造平面位于,xy平面之上，负为下。,厚度：二维物体沿Z轴方向延伸的长度距离,值。正厚度值沿Z轴正方向拉伸，负为反方,向。,修改高度与厚度用CHANGE命令。,ppt课件,32,(1)设置绘图高度和厚度elev,功能：为图形中的后继对象设置高度和延,伸厚度。,例：,elev(输入新高度）0,（输入新厚度）2,pl4,74,211,2a11,7LC,elev22,pl5,65,311,3a11,6LC,vpoint1,1,1,hide(消隐）,ppt课件,33,(2)选择三维视点Vpoint,直接输入点坐标确定视点,命令ddvPoint,利用工具条：,View-Toolbars.-view,三维动态观察器-3DORBIT,View-3DView-各种视点选项,ppt课件,34,Vpoint对话框,ppt课件,35,(3)三维动态观察器-3DORBIT,新增功能：动态、交互、直观,标准工具栏图标,View,-,3Dorbit,命令3DORBIT,ppt课件,36,确定特殊视点,菜单项,Top(顶视）,Bottom(底视),Left(左视),Right(右视),Front(前视),Back(后视),SWisometric(西南等轴测)-1,-1,1,SE(东南)1,-1,1NE(东北)1,1,1NW(西北)-1,1,1,视点,0，0，1,0,0,-1,1,0,0,-1,0,0,0,1,0,0,-1,0,ppt课件,37,(4)消隐Hide,以线框方式显示3D对象，如不改变,观察角度，用户常常不能正确理解所生,成的三维模型。进行消隐操作，可隐藏,屏幕上存在的而实际上应被遮挡住的轮,廓线条或其他线条。消隐后的实体更加,符合现实中的视觉感受。,ppt课件,38,2.绘三维面,(1)3Dface,工具条：View-Toolbars-Surfaces,命令：3Dface,下拉菜单：Draw-Surfaces-3Dface,3Dface,3,2,04,3,24,5,23,6,07,6,06,5,2,6,3,27,2,03,2,04,3,2(台型空壳）,Vpoint1,1,1Hide,3Dface4,3,24,5,26,5,26,3,2Hide,ppt课件,39,(2)三维网格面,3DMESH,meshMside:4,VERTEX(0,0):0,0,0,VERTEX(0,2):0,2,0,VERTEX(0,4):0,4,0,VERTEX(1,1):1,1,0,VERTEX(1,3):1,3,0,VERTEX(2,0):2,0,0,VERTEX(2,2):2,2,0,VERTEX(2,4):2,4,0,VERTEX(3,1):3,1,0,VERTEX(3,3):3,3,0,vpoint:1,-1,1,3DMESH建三维多边形网格面,meshNside:5,VERTEX(0,1):0,1,1,VERTEX(0,3):0,3,1,VERTEX(1,0):1,0,1,VERTEX(1,2):1,2,1,VERTEX(1,4):1,4,1,VERTEX(2,1):2,1,1,VERTEX(2,3):2,3,1,VERTEX(3,0):3,0,1,VERTEX(3,2):3,2,1,VERTEX(3,4):3,4,1,ppt课件,40,编辑网格，使之光滑,Pedit，选择网格，选s,改变网格的光滑程度,surfu,16,surfv,16,重新编辑网格形状,pedit,选择网格e,选择(3,3)点,0，0，-2,实际网格显示,splframe,1,m,regen,ppt课件,41,(3)建立边表面,工具栏：EDGESURF,功能：用四条首尾相接的边构造由三维网格表示的曲,面。,命令:EDGESURF,Selectedge1：（选择第一条边）,Selectedge2：（选择第二条边）,Selectedge3：（选择第三条边）,Selectedge4：（选择第四条边）,系统变量：surftab1,surftab2,ppt课件,42,(4)建立三维旋转面,旋转体是规则的三维对象，由母线绕中心轴旋转,而成。,命令：REVSURF,（一条轨迹曲线绕选定的轴旋转，,产生的旋转曲面。）,选择轨迹线选择,旋转轴确定旋转起始角,度确定旋转曲面角,工具条：view-Toolbars-surfaces,系统变量：SURFTAB1SURFTAB2,改变三维网格的密度。,ppt课件,43,3.,绘三维网格物体,(1)建立长方体表面,Specifycornetpointofbox（长方体的顶,点）,Specifylengthofbox:（长度）,Specifywidthofboxorcube（宽度）,Specifyheightofbox:（高度）,Specifyrotationangleofboxaboutthez,axisorReference,ppt,（绕轴旋转角度）,课件,44,(2)建立球体表面,Specifycenterpointofsphere(输入球的中心位置),SpecifyradiusofsphereorDiameter(球的半径或直径),Enternumberoflongitudinalsegmentsforsurfaceof,sphere(输入经度方向网格分段数),Enternumberoflatitudinalsegmentsforsurfaceof,sphere(输入纬度方向网格分段数),ppt课件,45,(3)建立圆锥形表面,Specifycenterpointforbaseofcone:(输入,基面上的点),Specifyradiusforbaseofconeor,Diameter(输入基面上圆的半径/直径),Specifyradiusfortopofconeor,Diameter(输入顶面上圆的半径/直径),Specifyheightofcone:(输入高度),EnterNumberofsegmentsforsurfaceof,cone(输入网格的分段数),ppt课件,46,4.绘三维实体,(1)生成基本三维实体,下拉菜单：Draw-Solids,工具条：View-Toolbars-Solids,Box-绘长方体,Cylinder-绘圆柱体,Sphere-绘球体,Cone-绘圆锥体,ppt课件,47,长方体（BOX）,Center/:,输入中心点坐标,Cube/Length/:,Cube:正方体,Length：根据长、,宽、高生成长方体：输入长方体顶点的位置。,ppt课件,48,球体（Sphere),Centerofsphere输入球体的中心位置,Diameter/ofSphere:输入球体的直径/半经,圆柱体（Cylinder),Elliptical/,Elliptical:生成椭圆柱体,Diameter/:输入圆柱体的直径/半径,Centerofotherend/输入圆柱体的高度。,ppt课件,49,(2)延伸建立实心体,DrawSolidsExtrude,（举例）,步骤:1.绘制要延伸的物体,3.指定延伸的路径,(3)旋转建立实心体,：,DrawSolidsRevolve,（举例）,步骤:1.绘制要旋转的物体,3.定义旋转轴线,2.指定延伸的物体,4.指定延伸的高度,2.指定旋转的物体,4.指定旋转角度,ppt课件,50,(4)对三维实体进行布尔运算,求并：ModifySolidsEditingUnion,求差：ModifySolidsEditingSubtract,求交：ModifySolidsEditingIntersect,ppt课件,51,11.2.4,建立用户坐标系UCS,ppt课件,52,UCS,New/Move?,N：通过三点定义UCS3point,M：选定要移动到的新原点,ppt课件,53,控制坐标系图标显示方式：,ViewDisplayUCSIcon,ON/OFF/All/Noorigin/ORigin,ON:在屏幕上显示出坐标系图标,ORigin:使坐标系图标在当前UCS的原点,显示。,ppt课件,54,设置UCS坐标平面视图,View-3DViews-PlanView,UCS工具条：View-Toolbars-UCS,命令：Plan,DDUCS：,利用对话框管理UCS,。,DDUCSP：,利用对话框建立特殊位置的UCS。,ppt课件,55,11.2.5渲染（生成一幅真实感图片）,工具条：,View-Toolbars-Render,设置材质,ViewRenderMaterial,ppt课件,56,设置光源,ViewRenderLight,渲染,ViewRenderRender,ppt课件,57,三维绘图作业,ppt课件,58,
