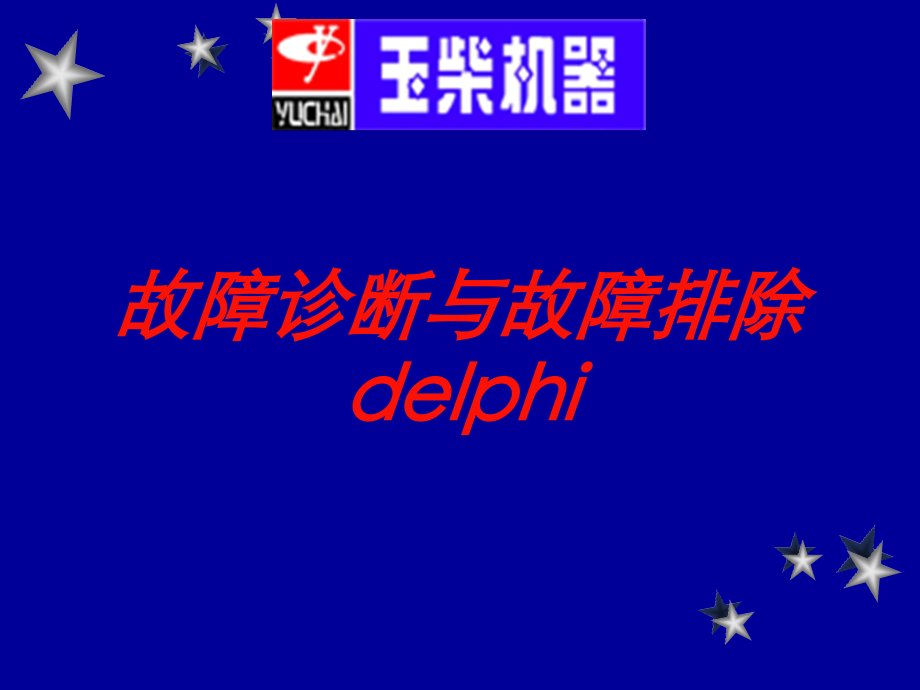

故障诊断与故障排除delphi培训课件.ppt

单击此处编辑母版文本样式,第二级,第三级,单击此处编辑母版标题样式,*,故障诊断与故障排除delphi,*,故障诊断与故障排除delphi,汇报内容,ECU,故障诊断功能和故障码,故障指示灯,诊断仪应用,常见电喷系统故障排除（示例）,2,故障诊断与故障排除delphi,电喷系统自诊断,控制器（,ECU,）,具有故障自诊断的功能，一旦,ECU,检测出电喷系统故障，将：,产生对应的故障码并存入内存,依照故障的严重等级，自动进入不同的失效保护策略,大部分情况下，失效保护策略仍能保持发动机以降低功率的方式继续工作,少数极其严重的故障，失效保护策略会停止喷油,故障码读取,通过故障检测仪读取,故障码清除,对故障维修后，连续,40,暖机循环没有出现，自动清除,如果驾驶者无法排除故障，请尽快通知专业人员进行检测,3,故障诊断与故障排除delphi,故障码编码规则,按照,SAE(,美国汽车工程协会)规范执行，例如:,P1101,代表环境压力信号故障故障,序号,字母,含义,1,P,动力总成,2,C,底盘,3,B,车身,4,U,网络,0,SAE,标准,其余 用户自定义,1 空气和油量计量,2,空气和油量计量（喷油器电路）,3,点火系统或失火,4 辅助排放控制系统,5 车速控制和怠速控制,6 输出控制,7、8 自动变速箱,代码：0-99,4,故障诊断与故障排除delphi,ECU,故障码,序号,故障代码,故障码解释,1,P0100,AMF,信号故障-参考电压,2,P0102,AMF,信号范围故障-超高,3,P0103,AMF,信号范围故障-超低,4,P0344,凸轮传感器信号丢失故障,5,P0341,凸轮传感器信号不同步故障,6,P0372,曲轴传感器信号丢齿故障,7,P0219,曲轴传感器信号异位故障,8,P0335,曲轴传感器信号丢失故障,5,故障诊断与故障排除delphi,ECU故障码,序号,故障代码,故障码解释,9,P0336,曲轴传感器缺齿信号丢失故障,10,P0337,曲轴传感器信号丢失导致停机,11,P1101,环境压力信号故障,12,P1105,环境压力信号故障-参考电压,13,P1107,环境压力信号故障-超低,14,P1108,环境压力信号故障-超高,15,P0108,增压压力信号（,boost_p）,范围故障-超高,16,P0106,boost_p,飘移故障-偏高,6,故障诊断与故障排除delphi,ECU故障码,序号,故障代码,故障码解释,17,P0109,boost_p,飘移故障-偏低,18,P0107,boost_p,信号范围故障-超低,19,P1106,boost_p,信号变化率故障,20,P1109,boost_p,信号合理性故障,21,P1286,喷油器1电路电阻水平超低,22,P1287,喷油器1电路电阻水平超高,23,P1288,喷油器2电路电阻水平超低,24,P1289,喷油器2电路电阻水平超高,7,故障诊断与故障排除delphi,ECU故障码,序号,故障代码,故障码解释,25,P1290,喷油器3电路电阻水平超低,26,P1291,喷油器3电路电阻水平超高,27,P1292,喷油器4电路电阻水平超低,28,P1293,喷油器4电路电阻水平超高,29,P0115,水温传感器信号故障-参考电压,30,P0117,水温传感器信号范围故障-超低,31,P0118,水温传感器信号范围故障-超高,32,P1115,水温传感器信号故障-不合理,8,故障诊断与故障排除delphi,ECU故障码,序号,故障代码,故障码解释,33,P1116,水温传感器信号故障-通用,34,P0560,ECU,电源电压故障-模数转换,35,P0562,ECU,电源电压信号故障-超低,36,P0563,ECU,电源电压信号故障-超高,37,P0400,EGR,闭环控制故障-流量管理,38,P1405,EGR,驱动线路故障-开路，对地短路,39,P1406,EGR,驱动线路故障-短接，对电源短路,40,P1480,风扇1驱动线路故障-开路,9,故障诊断与故障排除delphi,故障码,序号,故障代码,故障码解释,41,P1481,风扇1驱动线路故障-短路,42,P1482,风扇1驱动线路故障-对地短路,43,P0263,喷油器1卡滞不喷油,44,P0266,喷油器2卡滞不喷油,45,P0269,喷油器3卡滞不喷油,46,P0272,喷油器4卡滞不喷油,47,P0201,喷油器1驱动线路开路故障,48,P0202,喷油器2驱动线路开路故障,10,故障诊断与故障排除delphi,故障码,序号,故障代码,故障码解释,49,P0203,喷油器3驱动线路开路故障,50,P0204,喷油器4驱动线路开路故障,51,P1201,喷油器1驱动线路短路故障,52,P1202,喷油器2驱动线路短路故障,53,P1203,喷油器3驱动线路短路故障,54,P1204,喷油器4驱动线路短路故障,55,P0180,燃油温度传感器故障-参考电压,56,P0183,燃油温度传感器范围故障-超高,11,故障诊断与故障排除delphi,故障码,序号,故障代码,故障码解释,57,P0182,燃油温度传感器范围故障-超低,58,P0251,燃油计量阀驱动线路故障-短路,59,P0253,燃油计量阀驱动线路故障-对地短路,60,P0255,燃油计量阀驱动线路故障-开路,61,P1148,最小驱动脉宽修正故障,62,P1171,第1缸喷油器,MDP,飘移_低,63,P1172,第2缸喷油器,MDP,飘移_低,64,P1173,第3缸喷油器,MDP,飘移_低,12,故障诊断与故障排除delphi,故障码,序号,故障代码,故障码解释,65,P1174,第4缸喷油器,MDP,飘移_低,66,P1191,轨压无法建立故障,67,P1192,轨压信号飘移-超低,68,P1193,轨压信号飘移-超高,69,P1252,轨压过高,70,P1190,油轨压力信号飘移,71,P0190,油轨压力信号故障-参考电压,72,P0191,油轨压力信号故障-变化率过大,13,故障诊断与故障排除delphi,故障码,序号,故障代码,故障码解释,73,P0192,油轨压力信号范围故障-超低,74,P0193,油轨压力过高范围故障-超高,75,P1120,油门信号相关性故障,76,P1122,油门跛行回家故障,77,P1123,油门降扭矩故障,78,P1124,油门卡滞故障,79,P0122,油门1信号范围故障-超低,80,P0123,油门1信号范围故障-超高,14,故障诊断与故障排除delphi,故障码,序号,故障代码,故障码解释,81,P0120,油门1信号故障-参考电压,82,P1253,油轨压力控制偏差故障-超负限,83,P1254,油轨压力控制偏差故障-超正限,84,P1256,轨压控制故障-模式1,85,P1257,轨压控制故障-模式2,86,P1258,轨压控制故障-模式3,87,P1259,轨压控制故障-模式4,88,P1500,车速传感器信号故障-通用,15,故障诊断与故障排除delphi,故障码,序号,故障代码,故障码解释,89,P0641,传感器参考电压1故障-模数转换,90,P0642,参考电压1故障-超低,91,P0643,参考电压1故障-超高,92,P0651,传感器参考电压2故障-模数转换,93,P0652,传感器参考电压2故障-超低,94,P0653,传感器参考电压2故障-超高,95,P1501,车速传感器信号连贯性故障,96,P1503,车速信号溢出故障,16,故障诊断与故障排除delphi,故障码,序号,故障代码,故障码解释,97,P1526,风扇2驱动线路故障-开路,98,P1527,风扇2驱动线路故障-短路,99,P1528,风扇2驱动线路故障-对地短路,100,P0606,CPU,重置故障,101,P1149,燃油中含水量超标故障,102,P0110,进气温度信号故障-参考电压,103,P0112,进气温度信号范围故障-超低,104,P0113,进气温度信号范围故障-超高,17,故障诊断与故障排除delphi,故障码,序号,故障代码,故障码解释,105,P0685,控制器电源管理故障,106,P0215,控制器主继电器卡滞故障,107,P0220,油门2信号范围故障-超低,108,P0223,油门3信号范围故障-超高,109,P0222,油门4信号故障-参考电压,110,P0325,爆震传感器信号丢失,111,P1540,空调驱动线路故障-开路,112,P1541,空调驱动线路故障-短路,18,故障诊断与故障排除delphi,故障码,序号,故障代码,故障码解释,113,P1542,空调驱动线路故障-对地短路,114,P1600,喷油关闭信号出现干扰,115,P1601,CPU,时钟故障,116,P1602,计时器故障,117,P1603,RAM,区故障-代码,118,P1604,RAM,区故障-标定数据校验,119,P1605,RAM,区故障,120,P1606,非易失存储器监视故障,19,故障诊断与故障排除delphi,故障码,序号,故障代码,故障码解释,121,P1607,硬件监视狗-无法断油,122,P1608,硬件监视狗故障,123,P1611,喷油器驱动模块故障-,bank1,低,124,P1612,喷油器驱动模块故障-,bank1,高,125,P1614,非易失存储器故障-,MDP,记录,126,P1615,非易失存储器故障-编码故障,127,P1616,非易失存储器故障-轨压记录,128,P1617,非易失存储器故障-系统管理,20,故障诊断与故障排除delphi,故障码,序号,故障代码,故障码解释,129,P1618,喷油器驱动模块故障-,bank2,低,130,P1619,喷油器驱动模块故障-,bank2,高,131,P1620,非易失存储器故障-,CC,132,P1621,非易失存储器故障-故障管理,133,P1622,非易失存储器故障,134,P1678,空调驱动线路故障-开路,135,P1679,空调驱动线路故障-短路,136,P1680,空调驱动线路故障-对地短路,21,故障诊断与故障排除delphi,汇报内容,ECU,故障诊断功能和故障码,故障指示灯,诊断仪,KTS,应用,常见电喷系统故障排除（示例）,22,故障诊断与故障排除delphi,故障指示灯,一般说明,该灯位于仪表板；,颜色为红色；,形状,电喷系统出现一般故障后点亮，严重故障后闪烁；,打开点火开关后，系统对故障灯的线路进行自检，点亮故障灯，如无故障，则故障灯在,2,秒钟后熄灭；,电喷系统故障消失后，故障指示灯熄灭。,23,故障诊断与故障排除delphi,故障指示灯点亮/闪烁 说明,序号,故障描述,原因分析,CE,状态,1,工作相位故障,曲轴信号传感器损坏；,闪烁,凸轮相位传感器损坏；,闪烁,曲轴信号盘有脏污附着；,闪烁,凸轮信号盘有脏污附着；,闪烁,传感器接线（含接插件）损坏。,闪烁,2,预热驱动电路故障,驱动线路（含接插件）破损，开路/短路,闪烁,3,燃油计量阀及驱动线路故障,计量阀损坏；,闪烁,24,故障诊断与故障排除delphi,故障指示灯点亮/闪烁 说明,序号,故障描述,原因分析,CE,状态,驱动线路（含接插件）破损，开路/短路,闪烁,4,油轨压力传感器信号故障,线束（含接插件）故障；,闪烁,传感器故障。,闪烁,5,电喷系统主继电器故障,卡滞或烧毁,闪烁,6,电子油门故障,电位器卡滞,闪烁,油门故障导致跛行功能,闪烁,油门故障导致减扭矩功能。,闪烁,25,故障诊断与故障排除delphi,故障指示灯点亮/闪烁 说明,序号,故障描述,原因分析,CE,状态,7,ECU,软/硬件故障,模/数转换模块故障；,闪烁,参考电压输出模块故障；,闪烁,硬件监视狗发现故障；,闪烁,软件监视狗发现故障；,闪烁,喷油驱动模块故障；,闪烁,存储区故障；,闪烁,系统管理模块故障。,闪烁,26,故障诊断与故障排除delphi,故障指示灯点亮/闪烁 说明,序号,故障描述,原因分析,CE,状态,8,喷油器故障,驱动线束（含接插件）故障；,闪烁,9,蓄电池故障,电压超低/超高,闪烁,10,进气质量流量传感器故障,线束（含接插件）故障；,传感器信号故障。,点亮,11,EGR,系统故障,线束（含接插件）故障,点亮,闭环控制能力故障；,点亮,EGR,系统自学习功能报错,点亮,12,VGT,系统故障,线束（含接插件）故障；,点亮,27,故障诊断与故障排除delphi,故障指示灯点亮/闪烁 说明,序号,故障描述,原因分析,CE,状态,闭环控制能力故障。,点亮,14,增压压力传感器故障,线束（含接插件）故障；,点亮,传感器信号故障。,点亮,15,燃油温度传感器故障,线束（含接插件）故障；,点亮,传感器信号故障。,点亮,28,故障诊断与故障排除delphi,故障指示灯点亮/闪烁 说明,序号,故障描述,原因分析,CE,状态,16,进气温度,线束（含接插件）故障；,点亮,传感器信号故障。,点亮,17,车速信号错误,线束（含接插件）故障；,点亮,传感器信号故障。,点亮,18,喷油脉宽,驱动电路电阻水平异常；,点亮,驱动脉宽修正异常。,点亮,19,CAN,通讯错误,线束（含接插件）故障；,点亮,29,故障诊断与故障排除delphi,故障指示灯点亮/闪烁 说明,序号,故障描述,原因分析,CE,状态,驱动模块故障。,点亮,20,油水分离报警,油中有水。,点亮,30,故障诊断与故障排除delphi,汇报内容,ECU,故障诊断功能和故障码,故障指示灯,诊断仪,Diamond,应用,常见电喷系统故障排除（示例）,31,故障诊断与故障排除delphi,诊断仪连接（示意图）,3.2连接,33,故障诊断与故障排除delphi,诊断仪功能说明,3.3功能简介,测量物理量（万用表和示波器功能）,测量电压；,测量电流；,测量电阻；,测量频率；,测量温度。,34,故障诊断与故障排除delphi,诊断仪功能说明,3.3功能简介,电控系统诊断功能,读取,EOBD,故障代码；,清除,EOBD,故障代码；,读取冻结桢信息；,运行参数实时监测与记录；,电控组件测试功能；,35,故障诊断与故障排除delphi,汇报内容,ECU,故障诊断功能和故障码,故障指示灯,诊断仪,KTS,应用,常见电喷系统故障排除,36,故障诊断与故障排除delphi,常见电喷系统故障排除,诊断说明,电控发动机的故障并不一定是电喷系统的问题,在大多数情况下，故障仍然是与常规发动机相同的机械和燃油管路方面的故障，维修者的经验十分重要,如故障指示灯不点亮，维修者应该主要检查机械故障,当故障指示灯点亮时，说明出现了电喷系统方面的故障，此时维修者可读取故障码，进行相应的工作,如非经过专门培训的维修人员，建议不要试图维修，而是尽快通知专业人员进行维修,37,故障诊断与故障排除delphi,常见电喷系统故障排除,基本诊断基础知识,要求驾驶者熟悉常规发动机的故障判断,；,要求驾驶者熟悉德尔福共轨系统工作原理,；,要求驾驶者熟悉发动机线束和控制策略,。,38,故障诊断与故障排除delphi,常见电喷系统故障排除,序号,故障现象,故障可能原因及常见表现,维修建议,1,无法启动,难以启动,运行熄火,电喷系统无法上电：,通电自检时故障指示灯不亮；,诊断仪无法连通；,油门接插件没有5,V,参考电压。,检查电喷系统线束及保险,，,特别是主继电器及点火开关方面。,蓄电池电压不足：,万用表或诊断仪显示电压偏低；,启动机拖转无力；,大灯昏暗。,更换蓄电池或充电。,无法建立工作时序：,诊断仪显示同步信号故障；,示波器显示曲轴/凸轮轴工作,相位错误。,1 检查曲轴,/,凸轮轴信号传感器是否完好无损；,2 检查其接插件和导线是否完好无损；,39,故障诊断与故障排除delphi,常见电喷系统故障排除,序号,故障现象,故障可能原因及常见表现,维修建议,1,无法启动,难以启动,运行熄火,无法建立工作时序：,诊断仪显示同步信号故障；,诊断仪显示凸轮信号丢失；,诊断仪显示曲轴信号丢失；,示波器显示工作相位错误。,3 检查曲轴信号盘是否损坏/脏污附着（通过传感器信号孔）；,4 检查凸轮信号盘是否损坏/脏污附着（通过传感器信号孔）；,5 检查曲轴信号传感器以及凸轮相位传感器接线是否完好无损；,6 如果维修时进行过信号盘等组件的拆装，检查相位是否正确。,40,故障诊断与故障排除delphi,常见电喷系统故障排除,序号,故障现象,故障可能原因及常见表现,维修建议,1,无法启动,难以启动,运行熄火,预热不足,：,高寒工况下，没有等到冷启动指示灯熄灭就启动；,万用表或诊断仪显示预热过程蓄电池电压变动不正常。,1检查预热线路是否接线良好；,2 检查预热塞电阻水平是否正常；,3 检查蓄电池电容量是否足够。,ECU,软,/,硬件或高压系统故障,诊断仪显示模数转换模块故障;,存在轨压超高的故障。,确认后，更换,ECU,或通知专业人员,喷油器不喷油,：,怠速抖动较大；,高压油管无脉动；,诊断仪显示怠速油量增高；,诊断仪显示喷油驱动线路故障。,1 检查喷油驱动线路（含接插件）是否损坏/开路/短路；,2 检查高压油管是否泄漏；,3 检查喷油器是否损坏/积炭。,41,故障诊断与故障排除delphi,常见电喷系统故障排除,序号,故障现象,故障可能原因及常见表现,维修建议,1,无法启动,难以启动,运行熄火,高压泵供油能力不足,：,诊断仪显示轨压偏小。,检查高压油泵是否能够提供足够的油轨压力；,检查燃油计量阀是否损坏。,轨压持续超高：,诊断仪显示轨压持续2,s,高于1,800 bar。,检查燃油计量阀是否损坏；,燃油压力泄放阀卡滞。,机械组件故障,参照机械维修经验：,如油路不畅/油路有气、输油泵进口压力不足；启动电机损坏；,阻力过大，缺机油或者未置空档；,进排气门调整错误等。,检查燃油/机油路；,检查进/排气路;,检查滤清器是否阻塞等。,42,故障诊断与故障排除delphi,常见电喷系统故障排除,序号,故障现象,故障可能原因及常见表现,维修建议,2,跛行回家模式 油门失效,且发动机无怠速（转速维持在1,300 rpm,左右）,1,油门相关故障,：,怠速升高至1,300rpm,，油门失效；,诊断仪显示油门信号双路故障；,诊断仪显示油门卡滞故障；,2,传感器参考电压故障,：,诊断仪显示传感器参考电压,1/2,故障。,3,蓄电池电压信号故障：,诊断仪显示蓄电池电压信号范围故障。,1,检查油门线路是否出现断路,/,短路情况；,2,检查油门传感器本身是否符合物理规范；,3,检查传感器参考电压相关线路是否出现故障。,4,检查或更换蓄电池及相关线束。,43,故障诊断与故障排除delphi,常见电喷系统故障排除,序号,故障现象,故障可能原因及常见表现,维修建议,3,功率/扭矩不足,1,水温度过高导致热保护,2,诊断仪报告冷却水温传感器/驱动线路故障：,3,燃油温度过高导致热保护；,4,诊断仪报告燃油温度传感器损坏,/,驱动线路故障；,5,诊断仪报告油轨压力信号漂移故障；,6,诊断仪报告油门信号,1,路,/2,路故障；,7,油压闭环控制类故障,/,高压油泵故障,1 检查发动机冷却系,2 检查水温传感器本身或信号线路是否损坏,3,检查油温传感器本身或信号线路是否损坏,4,检查油轨压力传感器本身或信号线路是否损坏,5,检查油路/气路,6,检查增压器,7,检查电子油门,44,故障诊断与故障排除delphi,常见电喷系统故障排除,序号,故障现象,故障可能原因及常见表现,维修建议,3,功率/扭矩不足,8,增压后管路泄漏,9,增压器损坏（例如旁通阀常开）,10,油路阻塞/泄漏,11,高原修正导致,12,进排气路阻塞,13,诊断仪显示油门无法达到全开等,1 检查发动机冷却系,2 检查水温传感器本身或信号线路是否损坏,3,检查油温传感器本身或信号线路是否损坏,4,检查油轨压力传感器本身或信号线路是否损坏,5,检查油路/气路,6,检查增压器,7,检查电子油门,45,故障诊断与故障排除delphi,常见电喷系统故障排除,序号,故障现象,故障可能原因及常见表现,维修建议,4,运行不稳，,怠速不稳,信号同步间歇错误,诊断仪显示同步信号出现偶发故障。,1 检查曲轴/凸轮轴信号线路；,2 检查曲轴/凸轮传感器间隙；,3 检查曲轴/凸轮信号盘,喷油器驱动故障,：,诊断仪显示喷油器驱动线路出现偶发故障（开路/短路等）。,检查喷油器驱动线路。,油门信号波动：,诊断仪显示松开油门后仍有开度信号；,诊断仪显示固定油门位置后油门信号波动。,1 检查油门信号线路是否金水或磨损导致油门开度信号飘移；,2 更换油门。,机械方面故障；,进气管路/进排气门泄漏；,低压油路阻塞/油路进气；,缺机油等导致阻力过大；,喷油器积炭、磨损等,参照机械维修经验进行。,46,故障诊断与故障排除delphi,常见电喷系统故障排除,序号,故障现象,故障可能原因及常见表现,维修建议,5,冒黑烟,喷油器雾化不良、滴油等,诊断仪显示怠速油量增大；,诊断仪显示怠速转速波动。,1 断缸法判断；,2 确认后拆检。,油轨压力信号飘移(实际检测值)：,诊断仪显示相关故障码。,更换传感器/轨,机械方面故障,例如气门漏气，进排气门调整错误等。,诊断仪显示压缩测试结果不好.,参照机械维修经验进行。,47,故障诊断与故障排除delphi,常见电喷系统故障排除,序号,故障现象,故障可能原因及常见表现,维修建议,6,加速性能差。,前述各种电喷系统故障原因导致扭矩受到限制；,诊断仪显示相关故障码。,按故障代码提示进行维修,负载过大：,各种附件的损坏导致阻力增大；,缺机油/机油变质/组件磨损严重；,排气制动系统故障导致排气受阻；,整车动力匹配不合适,检查风扇等附件的转动是否受阻；,检查机油情况；,检查排气制动。,喷油器机械故障：,积炭/针阀卡滞/喷油器体开裂/安装不当导致变形,拆检并更换喷油器,进气管路泄漏,油路进气,拧紧松脱管路；,排除油路中空气,油门信号错误：,诊断仪显示油门踩到底时开度达不到100%。,1 检查线路,2 更换油门,48,故障诊断与故障排除delphi,以卓越与领先，满足公众的动力需求,谢谢！,49,故障诊断与故障排除delphi,
