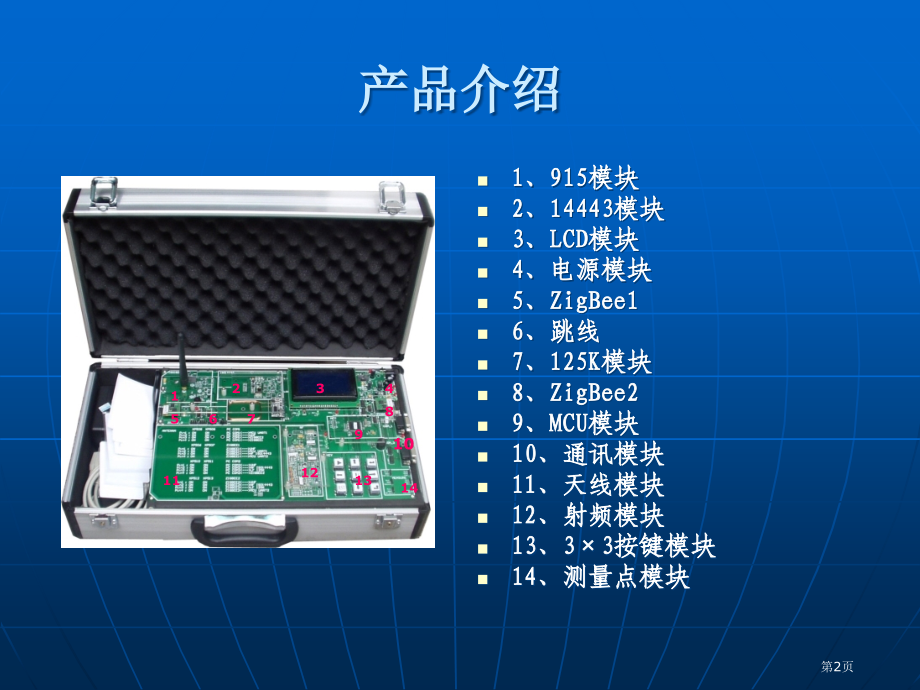

,单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,JX200 WSN/RFID,物联网教学试验系统,1,、,产品介绍,2,、,基本模块介绍,3,、模块介绍,3.1,、,模块介绍,915,模块,3.2,、,模块介绍,15693,模块,3.3,、,模块介绍,14443,模块,3.4,、,模块介绍,125K,模块,3.5,、,模块介绍,ZigBee,模块,4,、,JX200,系列产品介绍,5,、,JX200,系列产品试验,第1页,产品介绍,1,、,915,模块,2,、,14443,模块,3,、,LCD,模块,4,、电源模块,5,、,ZigBee1,6,、跳线,7,、,125K,模块,8,、,ZigBee2,9,、,MCU,模块,10,、通讯模块,11,、天线模块,12,、射频模块,13,、,33,按键模块,14,、测量点模块,4,1,2,3,5,6,7,8,9,10,12,13,14,11,第2页,产品介绍,企业在,JX100,系列产品基础上，嵌入了,zigbee,功效开发推出最新一代,WSN,（,wireless Sensor Network,）,/RFID(Radio Frequency Identification),一体化开发、教学、试验、通讯、竞赛高级平台,JX200 WSN/RFID,物联网教学试验系统。,JX100,JX200,第3页,产品介绍,ZigBee,方面,泰格瑞德,JX200 WSN/RFID,物联网教学试验系统平台由传感器和,RFID,子系统组成，能够完整完成最新一代,WSN,相关传感器和射频识别，微功耗网状无线网络,无线互联和将采集数据送往互联网全过程各种教学试验，相关网络通讯技术开发，适合现场教学和参加各种竞赛；是学习开发最新,WSN,技术和,RFID,技术一体化最正确平台。,JX200 WSN/RFID,物联网教学试验系统平台在原有,RFID,教学试验系统平台上加入了,ZIGBEE,无线通信功效，应用,IEEE 802.15.4,无线通讯标准，在,RFID,教学基础上与无线传感技术、局域网技术结合让学生能够及时提出自己心中疑虑使得老师随时了解到学生学习情况并对学生所产生疑问进行实时讲解；将,zigbee,部分传输功效应用到实际试验操作，对小范围物品、人员等进行定位，从而模拟室外物流运运输实时定位等功效。,第4页,产品介绍,硬件模块介绍,泰格瑞德,JX200,平台,RFID,教学试验系统是由,UHF,超高频部分、,HF,高频部分和,LF,低频,125K,部分组成，当前这个平台支持,125KHz ID,、,13.56MHz ISO14443,、,ISO15693,、,ISO18000-3,、,915MHz ISO18000-6C,和,2.45GHz IEEE802.15.4,等标准协议。这些部分都能任意组合，经过有线或者无线结合起来。不但能够完成电子标签读写、信号检测、软件开发、对国家标准指令剖析等基本功效；经过,zigbee,模块实现数据传输、实时定位等功效，使,JX200,功效愈加完善。,第5页,产品介绍,RFID,方面,该产品融合了,UHF,、,HF,、,LF,三个频段，能够满足不一样试验项目标需求，而且在,HF,部分，拥有,15,个强制指令和可选指令执行，能提取、展现出,RFID,系统中整个射频信号，包含：编码信号、载波信号、调制信号、调制载波信号、功率放大信号、电子标签返回信号、,FSK,解调信号、,ASK,解调信号。就像一个透视镜，经过信号输出口连接到示波器上能够非常直观地看清楚了,RFID,系统中射频信号，使我们对,RFID,射频方面不再陌生。,我们,RFID,教学试验产品，囊括了当今应用最为广泛国际标准指令。把,RFID,国际标准下技术标准,ISO18000,（,ISO18000,3,，,ISO18000,6,），,ISO15693,，,ISO14443,下面相关指令拿出来一一进行了解析。把指令包，按照功效作用，一一拆开进行讲析。而且提供大量试验经过平台，执行指令，直观告诉使用者，指令里面不一样地方指令内容作用。使用者能够直观、形象地感受,RFID,国际标准指令执行情况，掌握这些指令作用和使用方法。,这两项功效在当前全世界相近产品里面，只有我们产品能提供。,第6页,产品介绍,我们,RFID,教学试验产品，提供了全部应用系统源代码，包含图书馆管理系统和枪支管理系统。让使用者能非常快速掌握了应用系统开发能力。经过试验，能够帮助使用者，不但使用,API,接口函数实现,RFID,应用系统设计开发，而且还培养使用者从更底层，经过直接命令愈加直接控制读写器，模拟实现实际系统功效，模拟整个系统开发流程，实现整个应用系统功效。,与,JX200,系列相配套书,RFID WSN,物联网技术与应用,已经正式出版，大家能够经过各大网站进行购置。该书从最底层原理部分为大家讲述了物联网基础技术、本质内容，以一系列试验为大家揭开物联网神秘面纱。,第7页,JX200 WSN/RFID,物联网教学试验系统,1,、产品介绍,2,、,基本模块介绍,3,、模块介绍,3.1,、,模块介绍,915,模块,3.2,、,模块介绍,15693,模块,3.3,、,模块介绍,14443,模块,3.4,、,模块介绍,125K,模块,3.5,、,模块介绍,ZigBee,模块,4,、,JX200,系列产品介绍,5,、,JX200,系列产品试验,第8页,基本模块介绍,电源模块,电源模块拥有过压、短路保护，确保教学仪器在使用过程中愈加安全。,第9页,基本模块介绍,液晶模块,在液晶模块显示菜单下，经过按键模块我们能够在脱机状态下进行一些简单操作，摆脱了教学仪器对电脑过分依赖。,第10页,基本模块介绍,存放模块,32K Bytes,存放空间能够在脱机情况下保留数据，使数据不至于丢失,。,第11页,基本模块介绍,33,按键模块,用于脱机情况下基本操作。,第12页,基本模块介绍,通讯模块,采取双,RS232,通讯口能够是不一样频率模块同时工作。,第13页,基本模块介绍,测量点模块,经过测量点能够将,RFID,系统中所产生射频信号分别引到示波器上进行观察。,第14页,JX200 WSN/RFID,物联网教学试验系统,1,、产品介绍,2,、,基本模块介绍,3,、,模块介绍,3.1,、,模块介绍,915,模块,3.2,、,模块介绍,15693,模块,3.3,、,模块介绍,14443,模块,3.4,、,模块介绍,125K,模块,3.5,、,模块介绍,ZigBee,模块,4,、,JX200,系列产品介绍,5,、,JX200,系列产品试验,第15页,模块介绍,915,模块,UHF,超高频部分工作频率为,915MHz,输出功率功率能够调整，在小功率和连接小增益天线情况下，能够稳定可靠读取,1,米距离范围内，兼容,EPC GLOBAL,第二代（,Gen2,）标准和兼容,ISO-18000-6,标准各种无源电子标签。,第16页,915,模块配套软件,第17页,900MHz,应用前景,超高频是,RFID,发展趋势，含有读取距离远，传输速度快等特点，主要应用在物流配送、生产线自动化等领域。,利用超高频读写器能够快速读取出某箱或者某区域内物品数量及详细信息，集方便、快捷、准确于一身，极大地提升了物流管理、配送时间和效率。,第18页,模块介绍,15693,模块,HF,高频部分工作在,13.56MHz,频道，能够实现对符合,ISO15693,标签进行读写，同时经过示波器能够提取、展现出教学试验系统中射频信号，而且能够对国家标准指令一一进行解析让学生了解到国家标准指令内容。,RFID,教学试验系统是基础系统，我企业将提供相关软件,API,和相关控制样板源代码以及最新使用说明书，让用户能快速入门和使用最新,RFID,技术。,第19页,15693,模块配套软件,第20页,15693,应用前景,高频领域是现在,RFID,应用主流领域，人员管理、图书馆管理、快速会议通道，军用领域枪械管理等。,在枪械管理系统中，,RFID,主要起到是实时监控，预防枪械被外带从而英气无须要社会隐患。快速会议通道主要应用在大型会议场所和一些安全系数较高区域防盗，预防非授权人员进入该区域。,第21页,模块介绍,14443,模块,ISO14443,部分，能够实现对物品追踪、人员管理、交通罚单管理及一卡通等场所应用，对培养学生在实际项目上研究、操作、应用能力有很大帮助。,第22页,14443,模块配套软件,第23页,14443,应用前景,14443,因为其读取距离进、单卡读取等特点惯用于金融支付、一卡通等领域。如二代身份证、北京市政一卡通、校园一卡通、近场支付（,NFC,）。,第24页,模块介绍,125K,模块,LF 125K,低频部分工作在,125KHz,频道，与当前,ID,门禁卡读卡器协议一致，完全支持,EM,、,TK,及其,125K,兼容,ID,卡片操作。,第25页,125K,模块配套软件,第26页,RFID,低频应用前景,RFID,产业最开始应用就是低频领域，在低频领域中尤其以门禁安全、畜牧业领域应用最为广泛。而当代化小区里面，门禁成为了一项必不可少项目，它所使用就是,RFID,低频技术。,门禁系统硬件部分由,RFID,读卡器、门禁控制器和按键部分组成，后台主要包含一个数据库和一款发卡软件，由物业部门进行管理。物业统一对卡片进行授权在将卡分发到各个业主手上，业主经过该卡进入单元楼。将卡片放到读卡器上轻轻一刷门就会自动打开，方便快捷而且安全可靠。,第27页,模块介绍,ZigBee,模块,Zigbee,模块是由,SILABS F930 DCF01L+UZ2400,两个芯片组成。,ZigBee,拥有低功耗、低速率、短时延等特点，在教学试验系统中，起到了无线传输作用。方便在试验室中进行组网，使老师和同学、同学之间能够无限制进行信息交流，使老师能够及时掌握学生学习情况，同时，提升学生对物联网试验兴趣。,第28页,ZigBee,配套软件界面,第29页,ZigBee,模块特点,低功耗。在低耗电待机模式下，,2,节,5,号干电池可支持,1,个节点工作,6,到,24,个月，假如采取,锂,电池,如,L71,等价格较高工业用电池,容量能够到达,3A/H,使用时间能够到达,10,年更长。,低成本。经过大幅简化协，降低了对通信控制器要求，按预测分析，以,8051,8,位微控制器测算，子功效节点少至,4KB,代码，而且,ZigBee,免协议专利费。,低速率。,ZigBee,工作在,250kbps,通讯速率，满足低速率传输数据应用需求。,近距离。传输范围普通介于,（空阔距离）,10,100m,之间，在增加,RF,发射功率后，亦可增加到,（空阔距离）,100m-1km,。这指是相邻节点间距离。假如经过路由和节点间通信接力，传输距离将能够更远。,短时延。,ZigBee,响应速度较快，普通从睡眠转入工作状态只需,15ms,，节点连接进入网络只需,30ms,，深入节约了电能。,高容量。,ZigBee,可采取星状、片状和网状网络结构，由一个主节点管理若干子节点，最多一个主节点可管理,254,个子节点；同时主节点还可由上一层网络节点管理，最多可组成,65000,个节点大网。,高安全。,ZigBee,提供了三级安全模式，包含无安全设定、使用接入控制清单,(ACL),预防非法获取数据以及采取高级加密标准,(AES128),对称密码，以灵活确定其安全属性。,免执照频段。采取直接序列扩频在工业科学医疗,2.4GHz(,全球,)(ISM),频段。,第30页,ZigBee,模块拓扑方式,连接拓扑与路由拓扑,路由拓扑是一个基于多跳路由模式。它结构出一个虚构连接网络结构，将全部网络节点组合到同一个网络中，允许此网络中任意节点向网络其它节点发出信息（单点传送或多点传送）。,丰富多路由算法是为简化路由选择过程和加速可靠、低成本无线网络结构展开而设计。丰富特点和灵活网络性能给网络设计者提供充分选择方案和性能空间，让您很轻易就可建立一个最正确路由拓扑结构，甚至能够克服基本连接拓扑限制，使其更适应您应用。,第31页,ZigBee,模块拓扑方式,星形拓扑,星形拓扑实际上是一个网络枢纽系统，在此系统中数据信息量和网络命令经过中心节点,Master,节点传输。在这个路由拓扑中，,Master,作为网络协调器，负责协调全网工作，其它主控设备或从属设备分布在其覆盖范围内，这些外围节点需要直接经过无线与,Master,连接。,星状拓扑在这几个网络拓扑中对资源要求最低，是迄今为止最惯用网络架构布署，所以它对那些不需要或不能够承受高成本复杂已成熟网络应用需求是非常适用。,第32页,ZigBee,模块拓扑方式,端到端（,Mesh,）拓扑,端到端网络拓扑，也称作,Mesh,网络拓扑，是一个易适应外界环境不规则拓扑结构。,Mesh,网络拓扑结构网络含有强大功效，能够经过,“,多跳,”,方式来通信；该拓扑结构还能够组成极为复杂网络而且具备自组织、自恢复功效等等。,每一个,IP-Link 1223 Mesh,网络节点是一个能够预估路径而且为网络提供最强、最可靠网络结构路由器。每一个,IP-Link 1223,模块被配置为,Mesh,节点后，可控制周围,RF,情况、相邻节点活动和连续发包错误统计等等，据此调整它当地路由选择，从而选择最正确传输路径。这种适应性对面临不稳定或未知网络连接情况网络设计是极其有价值。,Mesh,是高度无框架网络拓展布署理想选择。当这个拓展假设被开启及潜在干扰源被预期，,Mesh,拓扑是确保无线连接可靠方式。尤其是当拓展密度中等或很高时，,Mesh,网络拓扑多出空间可加入在整个网络中具相当大设计空间和灵活性。,第33页,ZigBee,模块工作模式,WSN,读写器,路 由,1,PC,终端,4,路 由,2,PC,终端,2,路 由,3,PC,终端,3,PC,终端,1,WSN,读写器接收到,RFID,卡片信息之后，能够直接将信息经过无线传输模块传输到最近,PC,终端,1,，也能够经过路由,1,、路由,2,、路由,3,、将信息传输到更远,PC,端。（每个箭头表示距离为,100M,）,）,）,）,）,）,）,）,）,）,）,）,）,）,）,）,）,）,）,）,）,）,）,）,）,）,）,）,）,）,）,）,）,）,）,）,）,）,）,）,）,）,）,100M,第34页,JX200 WSN/RFID,物联网教学试验系统,1,、产品介绍,2,、,基本模块介绍,3,、模块介绍,3.1,、,模块介绍,915,模块,3.2,、,模块介绍,15693,模块,3.3,、,模块介绍,14443,模块,3.4,、,模块介绍,125K,模块,3.5,、,模块介绍,ZigBee,模块,4,、,JX200,系列产品介绍,5,、,JX200,系列产品试验,第35页,JX200,系列产品配置介绍,模块,型号,ISO15693,ISO14443,125K,18000-6,ZigBee,多路复用器,JX200,标配,选配,选配,JX201,标配,标配,选配,选配,JX202,标配,标配,选配,选配,JX203,标配,标配,标配,选配,选配,JX205,标配,标配,标配,标配,选配,选配,JX206,标配,标配,标配,标配,标配,选配,JX207,标配,标配,标配,标配,标配,选配,JX208,标配,标配,标配,标配,标配,标配,第36页,JX200 WSN/RFID,物联网教学试验系统,1,、产品介绍,2,、,基本模块介绍,3,、模块介绍,3.1,、,模块介绍,915,模块,3.2,、,模块介绍,15693,模块,3.3,、,模块介绍,14443,模块,3.4,、,模块介绍,125K,模块,3.5,、,模块介绍,ZigBee,模块,4,、,JX200,系列产品介绍,5,、,JX200,系列产品试验,第37页,JX200,系列产品试验目地,试验目标,1,）经过试验观,RFID,内部硬件操作，学生能愈加有效学习,RFID,系统设计技术,2,）学生能够进行试验并了解诸如防撞系统和,ID,、,ISO/IEC15693,、,ISO/IEC14443,、,ISO/IEC18000-6,等发送协议,3,）经过所提供应用程序接口（,API,）能够进行,RFID,应用设计，该套设备能够培养学生在不一样领域内应用,RFID,系统能力,4,）该系统能够对符合,125K ID,、,13.56MHz ISO/IEC15693,、,ISO/IEC14443,、,900M ISO/IEC18000-6C,卡片进行读写,5,）该系统含有没有线传输功效，能够进行无线组网，能够让学生自行设计组网，了解无线传输和物联网定义,6,）系统自带温度传感器功效和两个传感接口，能够进行温度、湿度等一系列传感器试验,第38页,JX200,系列产品试验目标,目标,了解,RFID,基本概念,了解,RFID,系统设计技术,了解,ISO/IEC,协议,了解防撞系统,了解,RFID,应用设计,了解,LF,工作模式,了解传感器工作模式,了解无线传输功效 组网设计,规格,频率,13.56MHz,、,900M,、,125K,、,2.4G,协议,ISO/IEC 15693,、,ISO/IEC18000-6,、,ISO/IEC14443,、,ID,、,ZigBee,自动应答类型近场（,125K,）、（,13.56MHz,），远场（,900MHz,）、,2.4G,感应区域,5cm,（,ID,）,20,30cm,（,ISO15693,）、,10cm,（,ISO14443,）、,1m,（,ISO18000-6,）,PC,接口,RS232C,、无线传输,第39页,JX200,系列产品试验内容,一、,RFID,硬件原理试验（高频,ISO/IEC15693,）,RFID,系统编码,RFID,系统载波产生,RFID,系统信号调制,RFID,系统,RF,信号功率放大,RFID,系统末级输出调制载波信号,RFID,系统解调,FSK,模式,RFID,系统解调,ASK,模式,RFID,系统天线,二、信令试验（高频,ISO/IEC15693,）,1,、,RFID,系统,INVENTORY,命令试验,2,、,RFID,系统,STAY QUIET,命令试验,3,、,RFID,系统,SELECT,命令试验,4,、,RFID,系统,RST TO READER,命令试验,5,、,RFID,系统,WRITE AFI,命令试验,6,、,RFID,系统,LOCK AFI,命令试验,7,、,RFID,系统,RD SINGLE BLK,命令试验,8,、,RFID,系统,WR SINGLE BLK,命令试验,9,、,RFID,系统,LOCK BLOCK,命令试验,10,、,RFID,系统,RD MULTI BLK,命令试验,11,、,RFID,系统,WR MULTI BLK,命令试验,12,、,RFID,系统,WRITE DSFID,命令试验,13,、,RFID,系统,LOCK DSFID,命令试验,14,、,RFID,系统,GET SYS INFO,命令试验,15,、,RFID,系统,GET M B S STS,命令试验,第40页,JX200,系列产品试验内容,三、,HF13.56M ISO14443,试验,1,、选择,HF13.56M ISO14443,功效模块,2,、软件操作,2.1,连接与断开,2.2,识别标签号,2.2.1,寻卡,2.2.2,认证操作,2.2.3,读取数据,2.2.4,写入数据,2.2.5,休眠操作,四、,UHF900M ISO18000-6,试验,1,、选择,UHF 900,功效模块,2,、软件操作,2.1,、连接与断开,2.2,、识别标签号,2.2.1,、单卡识别,2.2.2,、多卡识别,2.3,、功率设置,2.3.1,、,UHF M900,当前功率值读取,2.3.2,、设置,UHF M900,输出功率值,2.4,、读取数据,2.5,、写入数据,第41页,JX200,系列产品试验内容,五、,LF 125K ID,卡读取试验,1,、读取软件,2,、试验操作,2.1,、选择,125K,功效模块,2.2,、读卡操作,六、,WSN,模块配置操作试验,1,、配置,WSN,模块,1,1.1,、硬件连接,1.2,、软件配置操作,2,、配置,WSN,模块,2,2.1,、硬件连接,2.2,、软件配置操作,七、,WSN,技术应用试验,1,、,WSN,与,HFISO15693 reader,结合应用试验,1.1,、选择,HF ISO15693,功效模块连接,WSN,模块,1.2,、,PC,端对应,WSN,模块设置,1.3,、软件操作,2,、,WSN,与,HF ISO14443 reader,结合应用试验,2.1,、选择,HF ISO14443,功效模块连接,2.2,、,PC,端对应,ESN,模块设置,2.3,软件操作,第42页,JX200,系列产品试验内容,3,、,WSN,与,UHF ISO18000-6 reader,结合应用试验,3.1,、选择,UHF ISO18000-6,功效模块连接,WSN,模块,3.2,、,PC,端对应,WSN,模块设置,3.3,、软件操作,4,、,WSN,与,LF 125K ID reader,结合应用试验,4.1,、选择,LF 125K,功效模块连接,WSN,模块,4.2,、,PC,端对应,WSN,模块设置,4.3,、软件操作,5,、,WSN,传感器数据采集应用试验,5.1,、硬件连接,5.2,、软件操作,6,、,WSN,无线数据传输与有线数据传输同时工作应用试验,八、软件试验,1,、枪支管理系统开发实例,（,1,）、软件登陆,（,2,）、枪支登记,（,3,）、枪支监控,2,、图书馆管理系统开发实例,（,1,）、系统基本功效,（,2,）、系统组成,（,3,）、系统功效特点,（,4,）、系统软件功效,书架管理与图书清点,自助借阅,柜台服务,EAS,防盗报警,自助借还,第43页,
