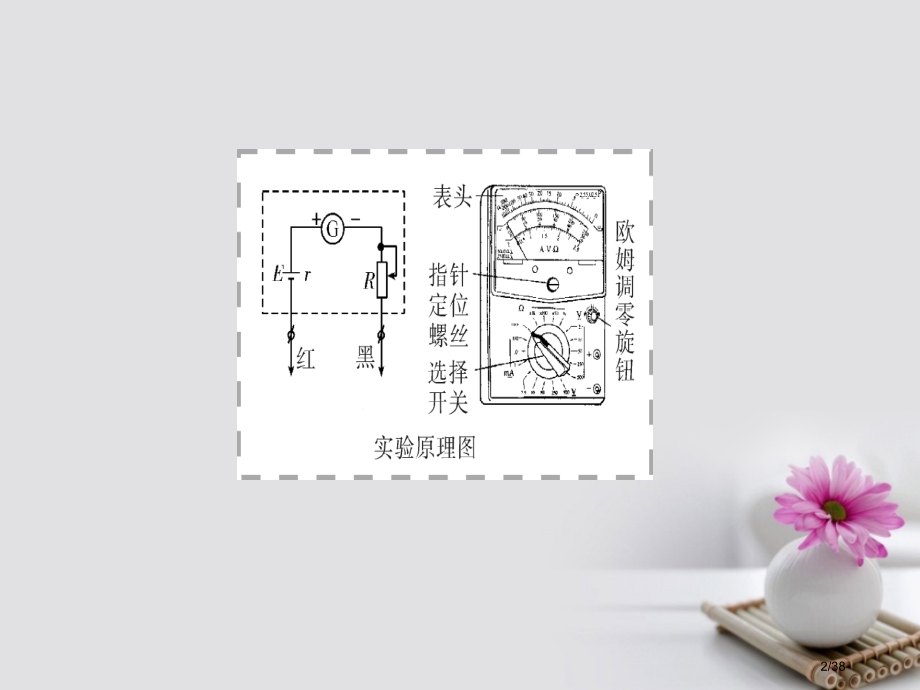

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,试验十一练习使用多用电表,1/38,2/38,1,试验器材,多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管、定值电阻(大、中、小)三个,2,试验步骤,(1)观察多用电表外形，认识选择开关对应测量项目及量程,(2)检验多用电表指针是否停在表盘刻度左端零位置若不指零，则可用小螺丝刀进行机械调零,(3)将红、黑表笔分别插入,“,”“,”,插孔,试验要求,3/38,(4)按如图甲所表示连好电路，将多用电表选择开关置于直流电压挡，测小灯泡两端电压,(5)按如图乙所表示连好电路，将选择开关置于直流电流挡，测量经过小灯泡电流,4/38,(6)用多用电表测电阻步骤：,调整定位螺丝，使指针指向电流零刻度,选择开关置于,“,”,挡,“,1,”,处，短接红、黑表笔，调整欧姆调零旋钮，然后断开表笔，再使指针指向,.,将两表笔分别接触阻值为几十欧定值电阻两端，读出指示电阻值，然后断开表笔，再与标定值进行比较,选择开关改置,“,100,”,挡，重新进行欧姆调零,再将两表笔分别接触标定值为几千欧电阻两端，读出指示电阻值，然后断开表笔，与标定值进行比较,测量完成，将选择开关置于交流电压最高挡或“OFF”挡,5/38,1,数据处理,(1)测电阻时，电阻值等于指针示数与倍率乘积指针示数读数需要估读，值得注意,(2)测电压和电流时，指针示数读数方法与电压表和电流表指针示数读数方法相同,2,注意事项,(1)表内电源正极接黑表笔，负极接红表笔，不过红表笔插入,“,”,孔，黑表笔插入,“,”,孔，注意电流实际方向,方法规律,6/38,(2)区分,“,机械零点,”,与,“,欧姆零点,”,机械零点是表盘刻度左侧“0”位置，调整是表盘下边中间定位螺丝；欧姆零点是指刻度盘右侧“0”位置，调整是欧姆挡调零旋钮,(3)测电压时，多用电表应与被测元件并联；测电流时，多用电表应与被测元件串联,(4)因为欧姆表盘难于估读，测量结果只需取2位有效数字，读数时注意乘以对应量程倍率,(5)使用多用电表时，手不能接触测试笔金属杆，尤其是在测电阻时，更应注意不要用手接触测试笔金属杆,7/38,3,误差分析,(1)电池用旧后，电动势会减小，内电阻会变大，致使电阻测量值偏大，要及时更换新电池,(2)因为欧姆表刻度非线性，表头指针偏转过大或过小都会使误差增大，所以要选取恰当挡位，使指针指中值附近,(3)测电流、电压时，因为电表内阻影响，测得电流、电压值均小于真实值,8/38,1多用电表测电阻步骤,(1)调整定位螺丝，使指针指向电流零刻度,(2)选择开关置于,“,”,挡,“,1,”,处，短接红、黑表笔，调整欧姆调零旋钮，然后断开表笔，再使指针指向,.,(3)将两表笔分别接触阻值为几十欧定值电阻两端，读出指示电阻值，然后断开表笔，再与标定值进行比较,(4)选择开关改置,“,100,”,挡，重新进行欧姆调零,考点1考查多用电表使用与读数,9/38,(5)再将两表笔分别接触标定值为几千欧电阻两端，读出指示电阻值，然后断开表笔，与标定值进行比较,(6)测量完成，将选择开关置于交流电压最高挡或“OFF”挡,2多用电表使用时注意事项,两表笔在使用时，电流总是“红入”“黑出”,10/38,11/38,4欧姆表刻度盘不一样于电压、电流刻度盘,(1)左,右0：电阻无限大与电流、电压零刻度重合，电阻零刻度与电流、电压最大刻度重合,(2)刻度不均匀：左密右疏,(3)欧姆挡是倍率挡，即读出示数应再乘以该挡倍率电流、电压挡是量程范围挡,在不知道待测电阻预计值时，应先从小倍率开始，熟记,“,小倍率小角度偏，大倍率大角度偏,”,(因为欧姆挡刻度盘上越靠左读数越大，且测量前指针指在左侧,“”,处),12/38,例1,某学生试验小组利用如图所表示电路，测量多用电表内电池电动势和电阻,“,1 k,”,挡内部电路总电阻使用器材有：多用电表；电压表：量程5 V，内阻十几千欧；滑动变阻器：最大阻值5 k；导线若干,回答以下问题：,(1)将多用电表挡位调到电阻,“,1 k,”,挡，再将红表笔和黑表笔_，调零,(2)将上图中多用电表红表笔和_(填“1”或“2”)端相连，黑表笔连接另一端,13/38,(3)将滑动变阻器滑片调到适当位置，使多用电表示数如图甲所表示，这时电压表示数如图乙所表示多用电表和电压表读数分别为_k和_V.,14/38,(4)调整滑动变阻器滑片，使其接入电路阻值为零此时多用电表和电压表读数分别为12.0 k和4.00 V从测量数据可知，电压表内阻为_k.,(5)多用电表电阻挡内部电路可等效为由一个无内阻电池、一个理想电流表和一个电阻串联而成电路，如图所表示依据前面试验数据计算可得，此多用电表内电池电动势为_V，电阻,“,1 k,”,挡内部电路总电阻为_k.,思绪剖析：,(1)欧姆表换挡位后怎样调零？(2)欧姆表和电压表怎样读数？(3)欧姆表内部结构是怎样？,【答案】,(1)短接(2)1(3)15.03.60(4)12.0(5)9.0015.0,15/38,16/38,练1,使用多用电表测量电阻时，多用电表内部电路能够等效为一个直流电源(普通为电池)、一个电阻和一表头相串联，两个表笔分别位于此串联电路两端现需要测量多用电表内电池电动势，给定器材有：待测多用电表，量程为60 mA电流表，电阻箱，导线若干试验时，将多用电表调至,“,1,”,挡，调好零点；电阻箱置于适当数值完成以下填空：,(1)仪器连线如图所表示(,a,和,b,是多用电表两个表笔)若两电表均正常工作，则表笔,a,为_(填,“,红,”,或,“,黑,”,)色,17/38,(2)若适当调整电阻箱后，图中多用电表、电流表与电阻箱示数分别如图甲，乙，丙所表示，则多用电表读数为_，电流表读数为_mA，电阻箱读数为_.,18/38,(3)将图中多用电表两表笔短接，此时流过多用电表电流为_mA(结果保留3位有效数字),(4)计算得到多用电表内电池电动势为_V(结果保留3位有效数字),【答案】,(1)黑(2)14.0 53.04.6(3)102(4)1.54,【解析】,(1)依据电学仪器,“,红进黑出,”,普通标准，多用电表电流从红表笔进入，从黑表笔流出电路图中,a,表笔接在电流表正极，故电流经过多用电表从,a,表笔流出，故,a,表笔为多用电表黑表笔,19/38,20/38,考点2考查多用电表原理与试验操作,21/38,温馨提醒：,若换用不一样挡时，其中值电阻都是不一样，欧姆表对应内阻也不相同所以，在不一样挡位时，只有重新调零才能使指针指在满偏位置,22/38,2,电流表与电压表改装,表头除能改装为欧姆表外，还能改装为电压表和大量程电流表以下表.,23/38,例2,指针式多用电表是试验室中惯用测量仪器，请完成以下问题：,(1)在使用多用电表测量时，指针位置如图甲所表示，若选择开关拨至“1”挡，则测量结果为_；若选择开关拨至“50 mA”挡，则测量结果为_,24/38,(2)多用电表测未知电阻阻值电路如图乙所表示，电池电动势为,E,，内阻为,r,，,R,0,为调零电阻，,R,g,为表头内阻，电路中电流,I,与待测电阻阻值,R,x,关系图象如图丙所表示，则该图象函数关系式为_,(3)以下依据图丙中,I,R,x,图线做出解释或判断中正确是(),A因为函数图线是非线性改变，所以欧姆表示数左大右小,B欧姆表调零实质是经过调整,R,0,使,R,x,0时电路中电流,I,I,g,C,R,x,越小，相同电阻改变量对应电流改变量越大，所以欧姆表示数左密右疏,D测量中，当,R,x,阻值为图丙中,R,2,时，指针位于表盘中央位置左侧,25/38,思绪剖析：,(1)欧姆表内部结构是怎样？(2)欧姆表刻度盘含有什么特点？,26/38,练2,如图所表示是一简易欧姆表原理图，图中电源电动势为1.5 V，其内电阻可忽略；电流计量程为0至1 mA，最小刻度0.1 mA，内电阻20；可变电阻阻值范围为100 至2 500.,(1)测量电阻前，先进行欧姆调零将可变电阻,P,阻值调整为,R,_，此时电流计指针指到最大刻度,(2)欧姆表正确调零后，将待测电阻两端分别连至红、黑表笔，若电流计示数为0.5 mA，待测电阻阻值,R,x,_.,(3)若将电流计示数范围限制在0.1 mA到0.9 mA之间，欧姆表可测量电阻范围为_,(4)假如将,r,20 电阻与电流计并联，重新调零后，与第(3)问相比，可测见电阻范围将变_(填“大”或“小”),27/38,【答案】,(1)1 480(2)1 500(3)16713 500 (4)变小,28/38,29/38,热点题组多用电表原理与试验操作,1,(届北京模拟),如图甲所表示为多用电表示意图，其中S，T为可调整部件，现用此电表测量一阻值约为1 000 定值电阻，部分操作步骤以下：,模拟精选 组合专练,30/38,(1)选择开关应调到电阻挡_(填,“,1,”“,10,”“,100,”,或,“,1 k,”,)位置,(2)将红、黑表笔分别插入,“,”“,”,插孔，把两笔尖相互接触，调整_(填“S”或“T”)，使电表指针指向_(填,“,左侧,”,或,“,右侧,”,)“0”位置,(3)将红、黑表笔笔尖分别与电阻两端接触，电表示数如图乙所表示，该电阻阻值为_.,【答案】,(1),100(2)T右侧(3)1 100,31/38,2,(届岳阳模拟),在,“,练习使用多用电表,”,试验中：,(1)在测量小灯泡电阻时，红表笔接触点电势比黑表笔_(填,“,高,”,或,“,低,”,)；,(2)某同学把选择开关打到,“,1,”,挡，转动欧姆调零旋钮，发觉无法调零，则他应_,A用力转动欧姆调零旋钮,B先用螺丝刀转动指针定位螺丝机械调零,C更换多用电表电池,D作报废处理，换新多用电表,32/38,(3)在多用电表进行测量时，指针位置如图所表示，若多用电表选择开关处于以下表格中所指挡位，请写出对应指针读数,所选择挡位,指针读数,直流电压10 V,电阻,“,10,”,挡,33/38,(4)小徐同学要进行二极管正反向电阻测量试验，他可选取以下器件中_(填字母),34/38,35/38,测得,c,，,d,间电压约为5.8 V，,e,，,f,间电压为0，则故障是_,A,A,灯丝断开B,B,灯丝断开,C,d,，,e,间连线断开D,B,灯被短路,(2)接着练习使用欧姆表,“,1,”,挡测电阻，欧姆表经过,“,欧姆调零,”,，,测试前，一定要将电路中开关S_；,测,c,，,d,间和,e,，,f,间电阻时，某次测试结果如图乙所表示，读数为_，此时测量是_间电阻依据小灯泡规格计算出电阻为_.,【答案】,(1),B,A(2),断开,6.0,e,，,f,12.7,36/38,37/38,38/38,
