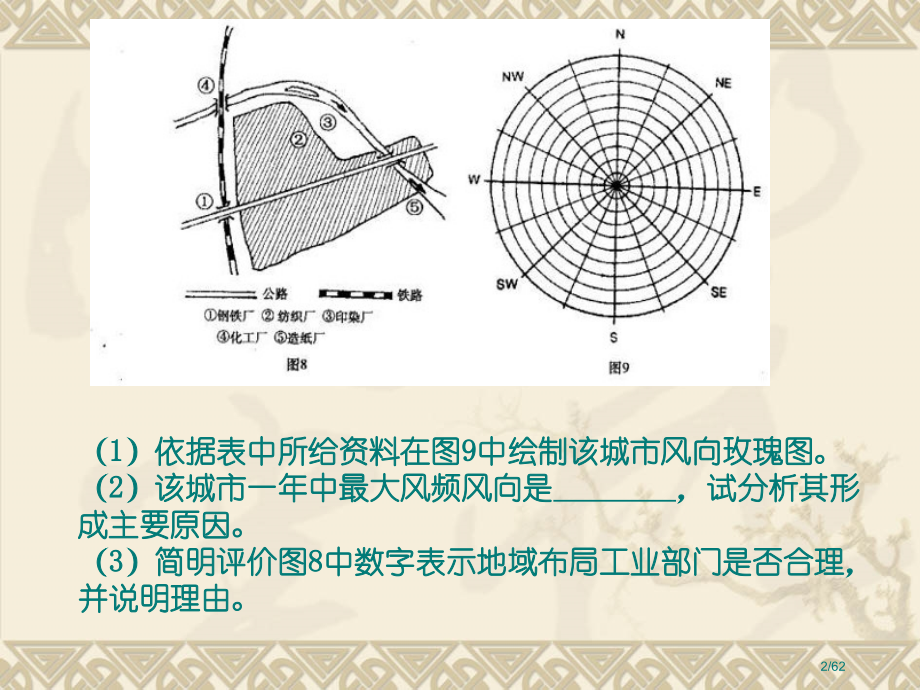

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,1.下表为我国东部某城市一年中各风向出现频率，图8为该市工业区划图。,风向,北,东北偏北,东北,东北偏东,东,东南偏东,东南,东南偏南,频率（天）,32,28,20,20,20,16,12,12,风向,南,西南偏南,西南,西南偏西,西,西北偏西,西北,西北偏北,频率（天）,24,44,16,4,4,8,36,49,1/62,（1）依据表中所给资料在图9中绘制该城市风向玫瑰图。,（2）该城市一年中最大风频风向是,，试分析其形成主要原因。,（3）简明评价图8中数字表示地域布局工业部门是否合理，并说明理由。,2/62,参考答案：,（2）西北偏北（或答西北也可）冬季盛行来自蒙古、西伯利亚一带冬季风；受地转偏向力影响形成西北风。,（3）钢铁厂合理、位于城市盛行风最小风频上风方向；交通便利。纺织厂合理、无污染企业能够布局在市区，便于工人上下班。,印染厂不合理、位于城市河流中、上游，有水污染。,化工厂不合理、位于城市盛行风上风方向，有空气污染；位于城市河流上游，有水污染。,造纸厂合理、位于城市河流下游，水污染不会影响城市。,（1）以下列图所表示,3/62,风向,北,东北偏北,东北,东北偏东,东,东南偏东,东南,东南偏南,频率（天）,32,28,20,20,20,16,12,12,风向,南,西南偏南,西南,西南偏西,西,西北偏西,西北,西北偏北,频率（天）,24,44,16,4,4,8,36,49,4/62,2下表为台湾省1993年和年两年部分出口产品之组成。读表完成以下问题。,年代,品名,1993年,出口值（）,出口值（）,总计,85091.3,100,144179.5,100,纺织品,120394,1415,118775,824,鞋帽伞羽毛品,33358,392,6051,042,玩具运动品,28161,331,17289,120,基本金属制品,71331,838,143303,994,机械电机设备,334744,3934,753523,5226,紧密仪器,21667,255,74290,515,5/62,请依据表中在以下方格作图区内绘制一幅柱状图，以展现1993年与年间纺织品、鞋帽伞羽毛品、与玩具运动品在台湾出口产品比重显著改变。(6分，要求以x-轴表示产品，Y轴表示变量，并完整标识各类产品名、变量数字、及图例等。),6/62,（2）上述三类产品，在十年中出口贸易比重降低，最主要原因是_。,（3）机械电机设备与精密仪器两类产品，在十年中出口贸易比重显著提升，显示台湾在全球分工中角色主要朝,投人条件(或哪种导向)产业发展)。,7/62,参考答案：,（1）见图（6分）。（图例设置、标设置、品名设置正确各给3分，柱条正确适当给1分，数字取读正确给1分，整齐美观度给1分）,8/62,年代,品名,1994年,出口值（）,出口值（）,总计,85091.3,100,144179.5,100,纺织品,120394,1415,118775,824,鞋帽伞羽毛品,33358,392,6051,042,玩具运动品,28161,331,17289,120,基本金属制品,71331,838,143303,994,机械电机设备,334744,3934,753523,5226,紧密仪器,21667,255,74290,515,9/62,（2）廉价工资（2分）,（3）技术密集、资金密集型（2分）,10/62,3图A和图B，图中大小虚线圈分别是回归线和极圈，读图回答以下问题。（12分）,11/62,（1）在图A中整个大洲范围都显示出来是,洲。,（2）上图中、表示洋流名称,，,。,（3)图A中，位于D、E字母处气压带应为,，在,季节该气压带被形成在大陆上,气压（高、低）中心切断，使其成为块状气压中心保留在海洋上。,(4)从D地到E地，若不考虑地形原因，最近行走方向是：,(5)说出图A范围内有，而图B范围内缺失气候类型名称。,12/62,参考答案：,（1）欧洲（1分）,（2）秘鲁寒流，千岛寒流（2分）,(3)副极地低气压带、冬季、高(3分),(4)东北转向东南(2分),(5)热带季风气候，温带季风气候，（亚寒带针叶林气候）（2分）,13/62,(6)年10月，我国北极科考队在考查中发觉北冰洋冰层厚度比过去减薄了2.1米。请分析冰层减薄主要原因。,(7)简明分析F岛突出自然地理特征。,(9)在上一小题条件下，我国气温南北温差,（大、小），形成原因是,。,14/62,（6）全球气候转暖(1分),(7)面积最大；有大陆冰川覆盖；有极昼极夜现象(3分),（9）大（1分）北方太阳高度和昼长时间均小于南方，取得热量少；北方邻近冬季风源地，受冬季风影响大于南方（2分）,15/62,（8）某日我国中山站（6922S,7622E）测得正午太阳高度角是43,04，在图B中，画出中山站在北京时间8点时该日晨昏线和夜半球（绘阴影）分布情况。,16/62,(8)见图，关键点：（晨昏线与南极圈相切，外面大圆昼弧大于夜弧，180,地方时是12：00）（3分）,17/62,4（12分）读极地投影图（图中心为北极），回答以下问题。,18/62,（1）若甲图中阴影部分表示4月30日，判断：,此时，太阳直射点经度是,。,此刻，国际标按时间为,月,日,时。,此时，与北京处于同一日期经度范围为,。,19/62,参考答案：,（1）135,0,E（2分）513（2分；答案完整者方能给分）,45W经线向东至180经线（2分）,20/62,（2）若乙图图示时刻为北半球冬至，且北京时间为21时，据此解答：,在乙图中画出晨昏线，并分别标注出晨线、昏线（保留作图过程，晨昏线用实线表示，辅助线用虚线表示）。,21/62,（2）（2分；晨线符号、位置及其标注全部正确者得1分；昏线符号、位置及其标注全部正确者得1分；其它答案均不给分）,22/62,自冬至到第二年春分期间，正午杆影连续变长地域是,，白昼时间变长地域是,。,南回归线及其以南地域（2分）；赤道以北地域（2分）,23/62,5、以下A图中阴影部分为12月21日和12月22日两个日期分界，B图中ab、bc为此刻地球表面晨昏线一部分，读图后回答：,24/62,(1)据A图分析，此时东八区时间为,月,日,时；太阳直射点坐标是,。,12 22 5 2326S 135W,25/62,(2)在B图上用阴影画出夜半球，并在图上标注出a、c两点经度。,26/62,(3)d点这一天昼长为,小时，地方时,点日出。,6 9,27/62,(4)在C图上画出此刻正午太阳高度随纬度分布情况。,28/62,(5)说出这一天昼夜长短按纬度分布情况,(6)“此时开普敦、巴西利亚都处于雨季”这句话正确吗?,：理由是,。,29/62,从南极圈向北极圈方向昼长逐步变长，但南半球各地昼短夜长，北半球各地昼长夜短；南极圈以内出现极夜，北极圈以内出现极昼现象。,不正确 此时，太阳直射南半球为南半球夏季，巴西利亚气候为南半球热带草原气候，此时正值雨季；而开普敦为南半球地中海气候，此时，处于副高控制下，酷热干燥。,30/62,6、读甲、乙两幅曲线图，回答：,31/62,(1)4条曲线中，反应纬度最高曲线是,，纬度最低曲线是,。,(2)图中4条曲线中，有没有反应南半球某地曲线,，请说明理由。,(5)图中与北京所在纬度较近曲线是,，与广州所在纬度较近曲线是,。,32/62,参考答案：、,无 南半球各地夏至日昼最短，夜最长，正午太阳高度最小,33/62,(3)请在甲图中画出赤道上某点正午太阳高度曲续图。,34/62,(4)请在乙图中用虚线画出中国长城站昼长曲线图。,35/62,7.下为我国某地地形示意图，读图回答：（8分）,36/62,(1)图中AB之间水平距离约为,km。,(2)图中A、B中,点适合种植橡胶，原因是：,。,（1）55 (2分),（2）B ；与A相比，B地处背风向阳南坡，热量条件优于A地。（4分）,37/62,(3)在图上用（）画出一个最主要分水岭。,38/62,8（15分）读冬季中纬度某剖面示意图，分析回答以下问题。,39/62,（1）该地域正受,天气系统影响。若P处于出现降水，则其降水形式应为,。请在图中适当指出位置画出该天气系统剖面示意图（包含天气情况）,（1）锋面 降雪 绘图以下,40/62,（2）P是工业高度集中城市，工业生产过程中排放大量烟尘和酸性气体等。分析 工厂排放大气污染物对降水影响是,；降水对空气质量影响是,。,（3）若图示天气系统向A方向移动，则P处于空气质量是否会显著改进？,为何？,41/62,（2）烟尘充当凝结核，促进水汽凝结。酸性气体溶于水，产生酸性降水（酸雨、酸雪）。酸性气体随降水降落到地表，使空气变得清新。,（3）空气质量不会改进，一定时期内还会恶化。原因是锋面向A侧移走后，P处上空受暖空气影响；而P处盆地中冷空气难以移走，从而使P处空气上暖下冷，形成逆温现象，抑制空气对流，加上盆地地形影响，使大气污染物难以扩散。大气中污染物积聚，空气质量下降。,42/62,9、读世界某区域示意图，回答以下问题：(28分),43/62,(1)在图中用 画出L1和L2两条河流分水岭，并说明该分水岭地域主要自然地理特征(最少写出3点)。（8分）,地势高峻，是世界上平均海拔最高山脉；属水热垂直改变显著高山气候；地处亚欧板块与印度板块交界处，地壳极不稳定，是世界主要火山地震带。,以下列图所表示；,44/62,45/62,(2)分析说明图中L1河水能丰富原因；L2河多洪涝灾害原因。（8分）,(3)简明说明L2河流域发展农业生产有利自然区位条件和主要制约原因。（12分）,46/62,(2)L1河为雅鲁藏布江，河流径流量大，因为流经高山峡谷之间，落差大，(尤其是大拐弯处为世界最大峡谷地带)，所以水能资源丰富；L2河为恒河，因为流经地域地势低平，水流较缓；降水季节改变和年际改变都比较大，所以多洪涝灾害。,(3)该河流域地势低平、土壤肥沃，光热条件好，有浇灌水源。主要制约原因是洪涝和干旱等自然灾害，,47/62,10、该图表示北半球中纬地域11月某日等压线分布情况，据此完成以下要求：,48/62,(1)用虚线在图上画出槽线(或高压脊)位置。,(2)在虚线两侧分别用箭头符号表示出有摩擦力时风向。,49/62,(3)甲地即将出现,天气，主要原因是,。,(3)此时为11月(题意)，槽线附近应出现冷锋天气。,50/62,11读华北某城市及其附近地域12月 28日 8时气温水平分布图，分析完成以下要求：,51/62,(1)依据图中各点气温画出等温线。,(2)在图中画出锋面位置，判断锋面位置依据是_；标出锋面移动方向。,(1)见图示,(2)见图示 锋面两侧温差大 (锋面向东南方向移动),52/62,(3)P城此时受_(冷、暖)气团控制，其天气改变情况是_。,(4)P城市区出现一条闭合等温线，产生这种现象最主要人为原因是_。,(5)发展城郊绿化带和城区花园绿地有何意义？,53/62,(3)暖 天气会由晴天转为降温、大风或雨雪天气，锋面过境后，天气转晴，但气温会降低，因为受冷空气控制,(4)城市人口集中，工厂、居民生活、交通消耗大量燃料，释放出大量人为热,(5)城郊建绿化带能够净化流入城区气流，降低温度，增加湿度；发展城区绿化，首先可净化空气，美化环境等，另首先可降低温度，减弱城市热岛。,54/62,12（14分）读我国东部沿海某地等高线（单位为米）示意图，回答以下问题。,55/62,（1）写出图中字母所表示地形名称：A,，B,，该地域主要地形类型为,。（3分）,（2）图中所表示地域是我国水果主要产区之一，地适宜种植水果是,（单项选择）。（1分）,A苹果B菠萝C椰子D柑橘,（3）假如在甲村和乙村之间修建一条公路，应选择,（或）线，理由是,。（2分）,56/62,（1）陡崖 山谷 低山丘陵 （3分）,（2）D （1分）,（3）坡度小，工程量小（2分）,57/62,（4）假如在该地域建设小城镇，甲、乙、丙、丁四个村庄发展条件最有利是,村，理由是,。（2分）,（5）为了处理未来小城镇用水、用电问题，该地域计划在处修建水电站。选择该处建坝理由是,；但随之可能带来问题是,（2分）,（6）图中河流在丙村与丁村之间流向为,，A处这种地形最小相对高度为,。（2分）,58/62,（4）丁 地势平坦开阔，水陆交通便利 （2分）,（5）工程量小；水库蓄水量大；在峡口地形筑坝能以最小工程量聚集大面积来水，淹没村庄和农田，需要移民（4分）,（6）东北流向西南 100米（2分）,59/62,（7）作CD剖面线之间地形剖面图。（2分）,60/62,（7）作CD剖面线之间地形剖面图。（2分）,61/62,谢谢！再见！,62/62,
