发动机发电机字母代表含义.doc

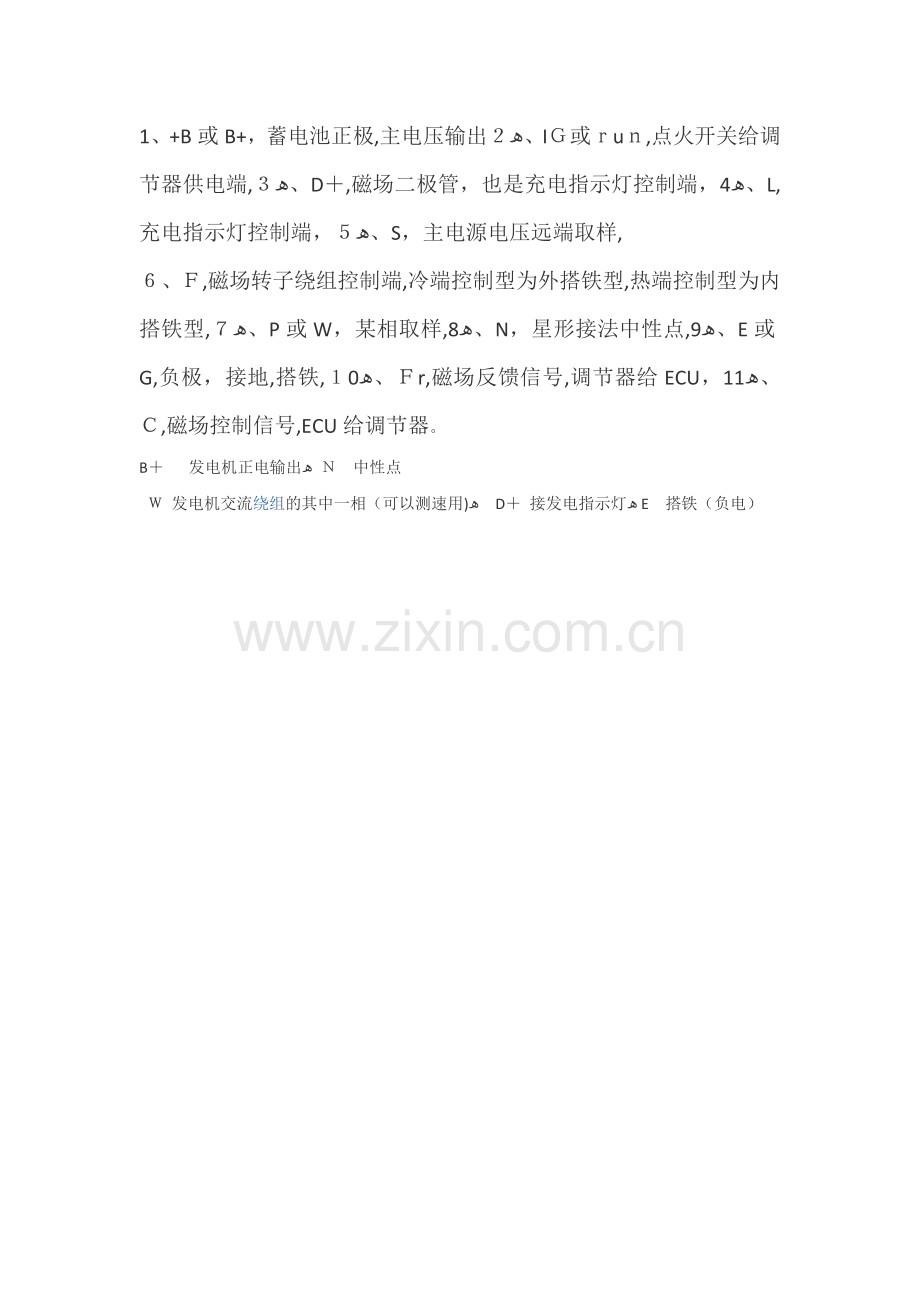

1、+B或B+，蓄电池正极,主电压输出ﻫ２、IＧ或ｒuｎ,点火开关给调节器供电端,ﻫ３、D＋,磁场二极管，也是充电指示灯控制端，ﻫ4、L,充电指示灯控制端，ﻫ５、S，主电源电压远端取样,
６、Ｆ,磁场转子绕组控制端,冷端控制型为外搭铁型,热端控制型为内搭铁型,ﻫ７、P或W，某相取样,ﻫ8、N，星形接法中性点,ﻫ9、E或G,负极，接地,搭铁,ﻫ１0、Ｆr,磁场反馈信号,调节器给ECU，ﻫ11、Ｃ,磁场控制信号,ECU给调节器。
B＋ 　发电机正电输出ﻫ Ｎ 中性点
Ｗ 发电机交流绕组的其中一相（可以测速用)ﻫ　D＋ 接发电指示灯ﻫ E 搭铁（负电）
