单位工程施工组织设计教师讲义.pptx

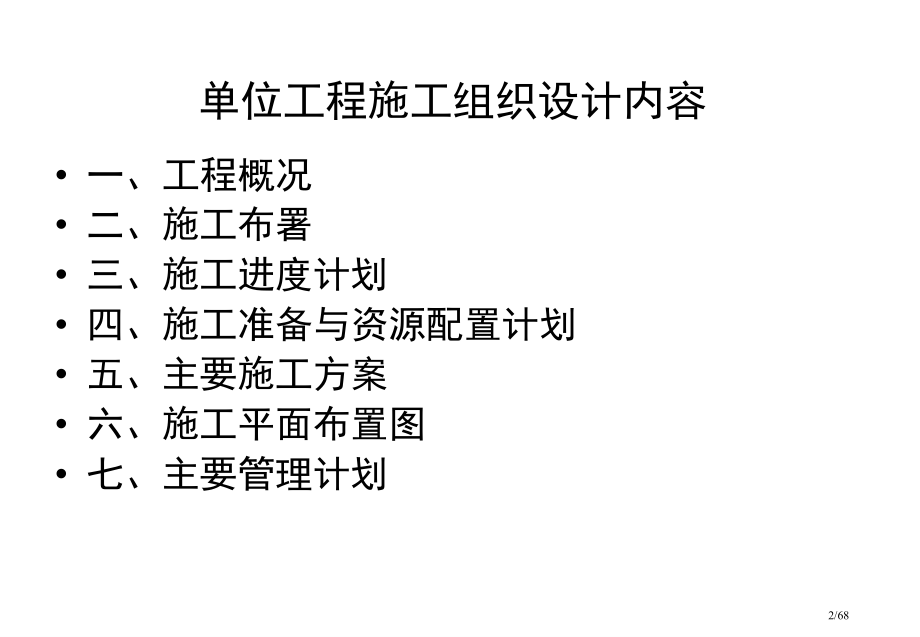

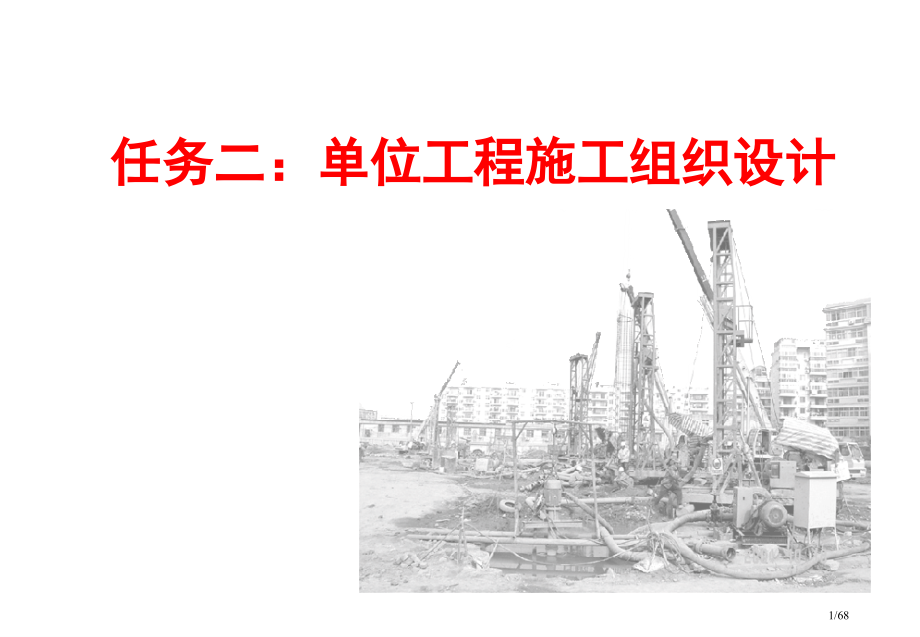

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,任务二：单位工程施工组织设计,1/68,单位工程施工组织设计内容,一、工程概况,二、施工布署,三、施工进度计划,四、施工准备与资源配置计划,五、主要施工方案,六、施工平面布置图,七、主要管理计划,2/68,导入,单位工程施工组织设计是以,单位工程为对象,，由,承包商,依据施工图纸及其它相关资料和现场施工条件编制，对单位工程施工过程起指导和,制约作用,技术、经济文件。,单位工程施工组织设计编制视工程,规模大小、复杂程度,及,用途,(,投标用,或,实施用,),略有不一样。,投标用,单位工程施工组织设计,(,即“技术标”,),，其,内容,与,格式,应满足招标文件中对技术标编制要求，重视,对评标方法符合性、完整性,，强调,对业主要求响应性,，,满足评委可读性,。,3/68,实施用单位工程施工组织设计则应按,建筑施工组织设计,GB/T50502-,要求编制。,已编制施工组织总设计单位工程施工组织设计，,工程概况、施工布署、施工准备,等内容,可适当简化,，但,施工进度计划、资源配置计划、主要施工方案、施工平面布置,和,施工管理计划,等内容则应,更详细,、,更详细,；,群体工程中单位工程施工组织设计，则可对相同编制内容进行,大幅简化,，只对差异部分进行,详细,、,详细,描述。,假如工程规模较小，可编制简单施工组织设计，其内容是：,施工方案、施工进度计划、施工平面图,。简称,：“一案、一表、一图”,。,4/68,与施工组织总设计内容基本相同。,一、工程概况,（一）工程主要情况,1,、各专业设计介绍,2,、工程施工条件,与施工组织总设计内容基本相同，但,设计概况按,1,要求单列,。,建筑：,建筑规模、功效、特点，建筑耐火、防水、节能要求及主要装修做法。,结构：,基础及主体结构形式、结构安全等级、抗震设防类别、主要构件类型及要求。,机电安装：,给排水、采暖、通风与空调、电气、智能化、电梯等专业系统做法及要求。,5/68,按招标文件和施工协议要求，分别确定,工期、质量、安全、环境,和,降低成本目标,。并满足施工组织总设计确定总体目标。,（二）施工布署,包含项目管理机构,组织形式、岗位职责,。,1,、工程施工目标,2,、组织机构,进度安排：,按工期总目标要求，分别确定主要工期控制点（民用建筑普通为基础、主体结构、装修及安装；工业建筑普通有交付安装、单机或联动调试、点火或投料等）。,空间组织：,包含地下工程、地上建筑和高耸构筑物竖向施工组织和空间安排。,3,、进度安排及空间组织,6/68,包含划分施工任务、落实施工队伍、明确总分包职责；施工段划分、确定工程展开次序及施工流向；流水施工、交叉作业及季节性施工办法安排。,施工组织安排重点内容是：,确定施工程序,；,划分工作段、确定施工起点流向,；,确定施工次序,。,北京机场,T3,航站楼,4,、施工组织安排,7/68,1,）确定施工程序,施工程序是分部工程、专业工程或施工阶段,先后次序,与,相互关系,。,“,先地下、后地上”：,地上工程开始前，尽可能把管道、线路等地下设施和土方工程,做好,或,基本完成,，以免对地上工程施工产生,干扰,。,“,先土建、后设备”：,是指土建与给排水、采暖通风、强弱电、智能工程关系，统一考虑、合理穿插，土建要为,安装预留预埋提供方便、创造条件,，安装要注意土建,成品保护,。,“,先主体、后围护”：,主要指框架结构在施工程序上搭接关系，,多层民用建筑工程结构与装修以不搭接为宜,，而,高层建筑则应考虑搭接施工,，以有效节约工期。,单位工程基本施工程序,8/68,设备基础与厂房基础间施工程序,当厂房柱基础埋置深度大于设备基础埋置深度时，则,厂房柱基础先施工,，,设备基础后施工,。俗称,“封闭式”,施工程序。,当设备基础埋置深度大于厂房柱基础埋置深度时，,厂房柱基础应与设备基础同时施工,。俗称,“开敞式”,施工程序。,设备安装与土建施工间施工程序,普通机械工业厂房，当,主体结构完成后即可进行设备安装,；对,精密厂房则在装饰工程完成后才进行设备安装,，俗称,“封闭式”,施工程序。,冶金、电厂等重型厂房，常,先安装工艺设备,，然后,建厂房,。俗称,“开敞式”,施工程序。,当,土建与设备安装同时进行,，俗称,“平行式”,施工程序。,9/68,2,）划分工作段、确定施工起点流向,施工起点流向是指单位工程在,平面上,和,竖向上,施工,开始部位,和,进展方向,。单层建筑要确定分段,(,跨,),在,平面上施工流向,，多层建筑除确定每层在平面上施工流向外，还应确定每层或单元在,竖向上施工流向,。其决定原因包含：,单位工程,生产工艺要求,；,业主对单位工程投产或交付使用,工期要求,；,单位工程各部分,复杂程度,，普通从,复杂部位,开始；,单位工程,高低层并列,，普通从,并列处,开始；,如,基础深度不一样,，普通先从,深基础部分,开始。,广州电视塔施工,10/68,3,）确定施工次序,施工次序是指单位工程内部各分部分项工程之间,先后施工秩序,。施工次序合理是否，将直接影响工种间配合、工程质量、施工安全、工程成本和施工速度。,各分项工程之间有着客观联络，但也非一成不变，确定施工次序有以下标准：,符合,施工工艺,及,结构要求,；,与施工方法及施工机械相协调。如发挥主导施工机械效能,;,符合,施工组织,(,工期、人员、机械,),要求；,有利于,施工质量,和,成品保护,。如地面、墙面、顶棚抹灰；,考虑,气候条件,。如室外与室内装饰装修；,符合,安全施工,要求。如装饰与结构施工。,11/68,（三）施工进度计划,控制单位工程施工进度；,确定各施工过程施工次序、连续时间及相互衔接、配合关系；,为制订各类资源需要量及施工准备工作计划提供依据；,是编制月、旬作业计划基础。,单位工程施工进度进度计划是依据要求工期和各种资源供给条件，对各项施工过程,施工次序、起止时间,和,相互衔接关系,作出统筹策划和安排。,小型工程可用,横道图,绘制，大中型工程宜采取,时间坐标网络图,绘制，计算,时间参数,，找出,关键线路,，选择,最优方案,。,1,、施工进度计划作用,12/68,2,、编制依据,经审批建筑总平面图、施工图及其它技术资料；,协议工期要求开工、完工日期及工期控制点；,施工组织总设计对本单位工程相关要求；,施工条件：劳动力、大型施工机械及材料、半成品、构件等资源供给情况；分包商实力及履约能力；建筑地域工程地质、水文、气象等技术经济资料；,主要分部分项工程施工方案；,工期定额、劳动定额及机械台班定额。,13/68,3,、施工进度计划编制,首先应按照施工图和施工次序将单位工程,各施工过程按先后次序列出,，包含从准备工作直到交付使用全部土建、安装工程，逐项填入表中工程名称栏内。,施工过程划分取决于进度计划需要。对控制性进度计划,列出分部分项工程即可。对,实施性进度计划,，则,应细化至施工过程,。如现浇工程可先分为柱浇筑、梁浇筑等项目，再细分为支模、扎筋，浇筑砼、养护、拆模等项目。,施工过程划分要结合施工条件、施工方法和劳动组织等原因，凡在同一时间段可由同一施工队完成若干施工过程可合并,不然应单列。次要零星项目，可合并为“其它工程。,1,）确定施工过程,14/68,2,）计算工程量,工程量计算应严格按施工图和,工程量计算规则,进行。若已经有预算文件且施工项目标划分又与施工进度计划一致，可直接利用其预算工程量；若有一些项目不一致，则应结合工程项目栏内容计算。计算时要注意以下问题：,各施工项目标计量单位应与采取定额单位一致。方便计算劳动量、材料、机械台班时,直接套用，防止换算,。,按选定,施工方法,和,安全技术要求,，计算工程量。如土方开挖应考虑坑,(,槽,),挖土方法和边坡稳定要求。,要按照,施工组织要求,，,分区、分段、分层计算工程量,。,工程量计算规则,15/68,3,）确定劳动量和机械台班数,各施工过程,劳动量,或,机械台班数,P,按下式计算,:,露天或空中交叉作业普通宜采取一班工作制，有利于安全和工程质量；一些,须连续施工施工过程,、或,工作面狭窄、工期限定,等原因可采取,二班制,或,三班制,作业。在安排每班劳感人数时，须考虑,最小劳动组合、最小工作面,和,可供安排人数,。,4,）确定施工过程作业天数,完成施工过程,作业天数,T,可按下式计算：,16/68,5,）施工进度计划安排,首先确定主导分部工程，组织其中,主导分项工程连续施工,，将其它分项工程尽可能与主导分项工程,穿插配合、搭接,或,平行作业,。,在主导分项工程中，首先安排,主导施工过程,，再安排其它施工过程。如现浇砼框架结构施工中，它由支模、扎筋、浇筑砼、养护、拆模等施工过程组成，应优先安排柱、梁板支模、扎筋、砼浇筑主导施工过程施工进度，再安排养护、拆模等施工过程施工进度。,各分部工程之间按施工次序或施工组织要求，将,相邻分部工程分项工程,，按,流水施工要求,或,配合关系搭接起来,，组成单位工程进度计划,初始方案,。,检验,和,调整,施工进度计划初始方案，,绘制正式进度计划,。,17/68,（四）施工准备与资源配置计划,主要包含,现场准备、技术准备,和,施工条件准备工作,等。,1,、施工准备工作,单位工程施工组织设计施工准备与资源配置计划与施工组织总设计相比，,项目划分更细,、,内容更详细,，其,指导性、实施性,要求更高。,三通一平,塔吊安装,18/68,做好,土地征用,、,居民拆迁,和,现场障碍物拆除,工作；,施工用电、用水、用汽、道路、通讯、场地平整等,“五通一平”,工作；,生产性临建设施,(,包含砼、砂浆搅拌站及钢筋、模板加工、仓库、配电房等,),和,生活临建设施,(,包含办公、宿舍、食堂、浴室、厕所等,),规模,、,位置,确实定及,搭设,；,施工设备就位,(,塔吊位置、行走方式，塔吊基础，砼搅拌站工艺布置及后台上料方式,),和,设备调试,；,施工入口,位置，材料、设备和周转材料,堆场位置,及堆放方式，,场内交通组织方式,确定及道路施工；,现场封闭方案,(,围墙,),、七牌一图、防火安全、噪声治理、场地排水及污水处理等。,1,）现场准备工作,19/68,调查施工地域,自然条件,、,技术经济条件,，分析,对施工有利和不利条件及对策,。,组织,图纸会审，,编制,施工组织设计,报监理审批，安排先期开工分部分项工程,技术交底,工作；,测量控制点移交，设置永久性坐标桩和水准基桩，建立测量控制网，进行建筑物定位、放线工作。,进行砼、砂浆配合比,试拌试配,工作，对各种试验及检测设备进行,检定,和,校验,；对拟采取新工艺、新材料、新技术进行,试验、检验,和,技术判定,。,对施工难度大、技术复杂分部分项工程,(,如大致积砼、深基础、大跨度结构吊装等,),编制单独施工方案,做好冬雨期施工,特殊准备工作,及工人,进场安全教育,。,2,）技术准备工作,20/68,按施工段划分编制,分层分段,施工预算和人工、材料供给计划，先期开工分部分项工程所需劳动力、材料、设备就位。,与,城市规划,(,定位、验线,),、,环卫,(,渣土外运,),、,城管,(,临街工程占道,),、,交通,(,城市道路开口,),、,供电,(,施工用电增容,),、,供水,(,开口及装表,),、,消防,(,消防通道,),、,市政,(,污水排放,),等政府部门接洽，尽早办理申请手续和同意手续。,3,）施工条件准备工作,办理,质量、安全受监手续,及,施工许可证,。,向监理企业提交,开工申请汇报,。,21/68,2,、资源配置计划,单位工程施工组织设计普通需编制,主要工种劳动力需用计划,、,施工机械设备计划,、,主要材料及构配件供给计划,等资源需用量计划，供相关职能部门按计划调配或供给。,将各分部分项工程所需要主要工种劳动量叠加，按照施工进度计划安排，提出每个月需要各工种人数。,1,）劳动力需要量计划,劳动力需要量计划表,22/68,2,）施工机械设备需要量计划,依据施工方法,确定机具类型和型号,，按照施工进度计划,确定数量和需用时间,，提出施工机具需要量计划。,施工机械设备需要量计划表,推土机,压路机,挖掘机,全液压打桩锤,连续墙抓斗,塔式起重机,汽车式,起重机,23/68,3,）主要材料及构配件需要量计划,主要材料依据预算定额按分部分项工程计算后分别叠加，构件和配件需要量计划依据施工图纸和施工进度计划编制。,主要材料需要量计划表,构、配件需要量计划表,24/68,施工方案是单位工程施工组织设计,关键内容,，应结合工程详细情况，遵照,先进性、可行性,和,经济性兼顾,标准进行。,施工方案编制应按照,施工次序,，分别,明确施工方法、选择施工工艺、选定施工机械、确定技术办法,。,（五）主要施工方案,1,、明确施工方法,施工方法在施工方案中含有,决定性作用,。施工方法一经确定，施工机具、施工组织只能按确定施工方法进行。,确定施工方法时，首先考虑该方法在施工中,有否实现可能,是否,符合国家技术政策,，,经济上是否合算,。其次须考虑对其它工程施工影响。确定施工方法时须进行,多方案比较,，力争,降低施工成本,。,25/68,2,、选定施工机械,首先选择主导施工机械。,如地下工程土石方机械、桩工机械；主体结构工程垂直和水平运输机械；结构工程吊装机械等。,辅助机械与主导施工机械相配套。,除主导施工机械须满足施工需要外，配套辅助机械要有利于发挥主导施工机械效率。,在现有或可能取得机械中进行选择。,适用性优先,、,一机多用,，降低机械类型，简化机械现场管理和维修工作。,施工方法与施工机械是紧密联络。在当代建筑施工中，,施工机械选择是确定施工方法中心步骤,。在技术上是处理各施工过程施工伎俩；在施工组织上是处理施工过程技术先进性和经济合理性统一。,26/68,包含,测量控制网,建立、,平面,和,高程控制测量,方法选择、,测量精度控制,、,沉降与变形观察,方案。,3,、确定技术办法,确定施工办法时，应着重考虑,影响整个单位工程施工分部分项工程,，或,新技术,、,新工艺,以及,对工程质量起关键作用分部分项工程,。对常规做法和工人熟悉项目，则无须详细说明。,4,、主要分部分项工程施工方案,1,）施工测量方案,27/68,土方工程施工,开挖方式,(,机械还是人工,),、,开挖次序,，,边坡留设,、,坑壁支护,、,回填与压实方法,，确定,挖、填、运、压,所需机械设备,型号和数量,。,2,）土方及基础工程施工方案,大型土方工程,土方调配,方案与,挖填平衡,安排。基坑,(,槽,),开挖,排除地面水、降低地下水,方法。,基础工程施工方法、施工次序、选择。,方法,，沟渠、集水井和井点,布置,和,所需设备,。,大江截流,-,三峡上游围堰合龙,28/68,包含脚手架搭设方案，塔吊、提升机等垂直运输设施选型、布置和安全使用办法。,3,）砌体工程施工方案,4,）脚手架搭设及垂直运输方案,包含砌筑工艺选择,、,组砌方式、间断处留槎与钢筋拉结，芯柱、结构柱槎口留设与浇筑方法等。,29/68,5,）砼和钢筋砼施工方案,模板类型和支模方法：,依据不一样结构类型、现场条件确定,模板类型,及,支模方法,，按使用部位列出,加工数量,，说明,加工制作,和,安装关键点,。,钢筋加工、运输和安装方法：,选择钢筋,连接方法,或,焊接工艺,，确定钢筋,骨架成型、运输,及,安装,方法，提出,钢筋机械计划,。,砼搅拌和运输方法：,选择砼原材料及外加剂、外掺料,规格、品种,和,计量方法,，确定,搅拌机,类型、型号和,搅拌制度,，确定砼水平及垂直输送方法，提出,砼机具需用计划,。,砼浇筑和养护方法：,确定砼浇筑,次序、流向、工作班次,说明砼,布料方法、分层厚度、振捣方法,及,养护制度,；确定,施工缝,留设方法及位置。,30/68,6,）结构吊装方案,按构件外形尺寸、重量和安装高度，建筑物外形和周围环境，选定所需吊装机械,类型、型号,和,数量,。,确定结构,吊装方法,(,分件吊装还是节间综合吊装,),，安排,吊装次序、停机位置,和,行驶路线,，以及,制作、绑扎、起吊、对位,和,固定,方法。,构件,运输、装卸、堆放,方法，确定吊装机械型号和数量。,格构式钢筋砼柱吊装,31/68,包含外墙及屋面工艺流程、节点处理和施工方法等。,外墙,EPS,聚苯板保温层施工,7,）防水工程施工方案,8,）节能保温工程施工方案,包含地下室及屋面防水材料选择、施工工艺和质量控制关键点等。,地下室底板防水施工,32/68,9,）装饰工程施工方案,包含普通抹灰、装饰抹灰、饰面砖镶贴、吊顶及隔断、门窗及幕墙、裱糊及涂饰工程工艺流程、施工方法和质量控制关键点等。,海上丝绸之路博物馆幕墙施工,(,广东,),外墙装修施工,33/68,10,）水电管线预留预埋施工方案,包含主体结构施工阶段应进行各类管线、埋件、孔洞工序配合、留设方法和保护办法等。,11,）机电及设备工程安装施工方案,包含给排水、强弱电、采暖通风系统和设备安装等专业施工方案。,蹲便器安装,穿墙套管预埋,34/68,包含冬雨期和高温季节施工技术方案。,12,）冬雨期季节性施工方案,包含拟采取新技术、新工艺、新材料技术特点、工艺流程、试验及施工方法、质量控制与检验等内容。,13,）新技术应用施工方案,钢筋气压焊,日本,砼冬期保温办法,焊接进行中,焊接,效果,35/68,预防为主标准：,做好暂时排水系统总体规划，提前准备做好雨季施工所需材料、设备，编制有针对性雨季施工办法。,案例分析：雨季施工技术办法,1,）,雨季施工标准,统筹规划标准：,依据,“晴外、雨内”,标准，组织合理工序穿插，对不宜雨季施工工程要提前或暂不安排，土方工程、基础工程、地下构筑物工程等雨季不能间断施工，要调集人力组织快速施工，尽可能缩短雨季施工时间。,掌握气象改变情况：,重大吊装，高空作业、大致积砼浇筑等更要事先了解天气预报，确保作业安全和确保砼质量。,安全标准：,现场暂时用电线路要绝缘良好，电源开关箱、配电箱、电缆线接头、箱、电焊机等须有防雨办法。,36/68,2,）土方与基础工程,雨季进行基坑或边坡土方施工时，应编制切实可行施工方案、制订有针对性施工技术办法和安全办法。,基坑或边坡土方施工须严格,按要求放坡,，雨季施工工作面不宜过大，,应逐段、逐片地分期完成,。基坑,(,槽,),挖到标高后，,及时验收并浇筑砼垫层,。,基坑开挖时，应沿基坑边做小土堤，预防,地表水流入基坑,;,基坑内设排水沟和集水井，,及时抽排坑内积水,。,加强对,边坡,和,支撑稳定情况,监测检验。发觉裂缝和塌方及时组织撤离，采取加固办法并确认后，方可继续施工。,施工道路距基坑上口,5m,。基坑上口,3m,范围内不得,堆物,和,弃土,。,37/68,砼基础施工时应考虑,遮盖挡雨,和及时,排出积水,，预防雨水浸泡、冲刷、影响质量。,桩基施工前，应整平场地并碾压密实，四面做好排水沟，预防,地表松软致使打桩机械倾斜,。钻孔桩基础要,随钻、随盖、随灌砼,。下班前不得留有,桩孔,，预防,灌水塌孔,。重型土方机械要预防场地下面有暗沟、暗洞造成,施工机械沉陷,。,回填土施工前，应排除基坑集水，取土、运土、铺填、压实等工序连续进行，分层扎实回填土。,停顿人工降水时，应验算箱形基础,抗浮稳定性,、地下水对基础浮力。,抗浮稳定系数不宜小于,1.2,，以预防出现,基础上浮,或,倾斜,重大事故。如抗浮稳定系数不能满足要求时，应继续抽水,直到施工上部结构荷载能满足抗浮稳定系数要求为止。,38/68,3,）钢筋砼工程,模板堆放,场地,不得有,积水,，,垫木,支撑处地基应坚实,，上部,设置,防雨办法，雨后及时检验支撑是否牢靠。,拆模后模板要及时修理并涂刷隔离剂,，,涂刷前要掌握天气预报，以防,隔离剂被雨水冲掉,。,雨季施工时，应加强对,砼,粗细骨料含水量测定，及时调整用水量；砼浇筑前须去除模板内积水。,砼浇筑不得在中雨以上情况下进行，如突然遇雨，应采取防雨办法,，,做好暂时施工缝，方可收工。,雨后继续施工时，先应去除表面涣散石子,，,对施工缝进行技术处理后，再进行浇筑。,砼初凝前应采取防雨办法，用塑料薄膜保护。,39/68,4,）其它工程雨季施工,塔式起重机路基，必须高出自然地面,15cm,，禁止雨水浸泡路基。雨后吊装时，要先做试吊，将构件吊至,1m,左右，往返上下数次稳定后再进行吊装工作。,雨天焊接作业须在,防雨棚内,进行，,禁止露天冒雨作业,。,禁止在雨季中进行屋面防水施工作业,。,雨天不得进行室外抹灰，最少应能预计,1,2d,大气改变情况。对已经施工墙面，应及时注意,遮盖,，预防,突然降雨冲刷,。,室内抹灰应在,屋面防水层施工完后,进行，最少应做完屋面找平层，并铺一层油毡。,绿火神新型高效焊割燃气,雨中切割钢板,40/68,5,）,雨季施工机械防雨和防雷设施,机械棚要搭设牢靠，预防坍毁漏雨。机电设备采取,防雨、防淹,办法，安装,接地安全装置,。机动电闸箱,漏电保护装置,要可靠。,雨季为预防雷电攻击造成事故，施工现场高出建筑物塔吊、人货电梯、钢脚手架等须装设,防雷装置,。防雷装置由避雷针、接地线和接地体,3,部分组成。避雷针装在高出建筑物塔吊、人货电梯、钢脚手架,最高顶端上,；接地线可用截面积,16mm,2,铝导线或,12mm,2,铜导线，也可用直径,8mm,圆钢；,接地电阻不宜超出,10,。,基础工程应开设排水沟、基槽、坑沟等，深基坑应设置,防护栏,或,警告标志,，超出,1m,深基槽、井坑应设支撑。,41/68,土方工程,雨季施工,特点及要求,施工技术办法,雨季施工标准,冬期施工,特点及要求,冬雨期施工技术,冬期,施工技术,雨季施工,技术办法,施工特点、施工要求,施工准备工作,冻胀分类及影响原因,地基土保温防冻,冻土开挖、冻土回填,土方与基础工程,砼工程及其它工程,机械防雨及防雷,冬期与雨季,施工特点,钢筋工程,砼工程,砖石砌筑工程,装饰工程,砼受冻临界强度,砼材料选择及要求,砼搅拌、砼浇筑,蓄热法及热工计算,蒸气养护法、暖棚法,42/68,5,、重点、难点分部,(,分项,),工程施工方案,工程中重点、难点及危险性较大分部,(,分项,),工程施工前应编制,专题施工方案,，对超出,一定规模危险性较大分部,(,分项,),工程,，承包商应组织,教授,对专题方案进行,论证,。规模控制标准以下：,深基坑工程,开挖深度超出,5m(,含,5m),或开挖深度虽未超出,5m,，但地下管线复杂、影响毗邻建筑,(,构筑,),物安全基坑,(,槽,),土方开挖、支护、降水工程。,银冠大厦深基坑支护工程,43/68,滑模,、,爬模,、,飞模,等工具式模板施工；搭设,高度,8m,或,跨度,18m,以上,、施工,总荷载,15kN/m,2,或,集中线荷载,20kN/m,以上,模板支撑工程；承受,单点集中荷载,700Kg,以上,，用于钢结构安装等满堂承重支撑体系。,模板工程及支撑体系,高桥墩爬山模施工,烟囱液压滑模,44/68,搭设,高度,50m,以上落地式,钢管脚手架工程；,提升高度,150m,以上附着式,整体和分片提升脚手架工程；,架体高度,20m,以上悬挑式,脚手架工程。,脚手架工程,起重吊装,及安装拆卸工程,采取,非常规,起重设备或方法，且,单件起吊重量在,100kN,以上,起重吊装工程；,起重量,300kN,以上,起重设备安装工程；,高度,200m,以上内爬起重设备拆除工程,。,45/68,采取,爆破拆除,工程；码头、桥梁、高架、烟囱、水塔或拆除中易引发,有毒有害气,(,液,),体,或,粉尘扩散,、,易燃易爆事故发生,特殊建,(,构,),筑物拆除工程；可能影响行人、交通、电力或通讯设施或其它建,(,构,),筑物安全拆除工程；文物保护建筑、优异历史建筑或历史文化风貌区控制范围拆除工程。,拆除、爆破工程,青岛铁道大厦,(24,层,),爆破拆除,46/68,施工高度,50m,以上,建筑幕墙安装工程。,跨度,36m,以上,钢结构安装工程；,跨度,60m,以上,网架和索膜结构安装工程。,其它分部,(,分项,),工程,开挖深度超出,16m,人工挖孔桩工程。,地下暗挖,工程、,顶管,工程、,水下作业,工程。采取新技术、新工艺、新材料、新设备及,尚无相关技术标准,危险性较大分部分项工程。,跨海海底电缆上岸,-,海南,47/68,（六）施工平面布置,施工平面布置是在拟建工程建筑平面上,(,包含周围环境,),，,布置为施工服务,各种暂时建筑、暂时设施及材料、施工机械,等，是施工方案在现场,空间表达,。它反应已经有建筑与拟建工程间、暂时建筑与暂时设施间,相互空间关系,。布置得恰当是否，执行好坏，对现场施工组织、文明施工，及施工进度、工程成本、工程质量和安全都将产生直接影响。,施工平面图普通需,分施工阶段,来编制。如基础阶段施工平面图、主体阶段结构施工平面图、装修阶段工程施工平面图等。施工平面图按照,要求图例,进行绘制，普通百分比为,1:200,或,1:500,。,交付钢结构安装场地,48/68,1,、施工平面布置内容,施工场地情况：包含,施工入口,、,施工围挡,、,与场外道路衔接,；建筑总平面上,已建和拟建,地上和地下,一切建,(,构,),筑物及其它设施,位置,、,轮廓尺寸,、,层数,等；,生产及生活性暂时设施、材料及构件堆场,位置,和,面积,；,大型施工机械,及,垂直运输设施,位置，,暂时水电管网,、,排水排污设施,和,暂时施工道路,布置等；,施工现场安全、消防、保卫和环境保护设施；,相邻地上、地下现有建,(,构,),筑物及相关环境。,大型工程现场平面布置图普通按地基基础、主体结构、装修和机电设备安装三个阶段分别绘制。,49/68,2,、施工平面布置标准,在确保施工顺利进行前提下，现场布置,力争紧凑,，以,节约土地,；市区施工时，暂时性占道应取得同意。,临建设施布置时，,不占用拟建工程位置,，防止无须要搬迁。,各种材料、半成品、构件应按进度计划,分期分批,进场，尽可能布置在使用点附近，或随运随吊。最大程度,缩短工地内部运距,降低场内,二次搬运,。,暂时设施布置应,有利生产、方便生活,。,充分利用,原有或拟建,房屋、道路，尽可能降低暂时设施数量，降低暂时设施费用。暂时建筑采取活动房。,符合劳动保护、技术安全、防火要求。,50/68,3,、施工平面布置步骤,起重机械位置直接影响仓库、堆场、砂浆和砼搅拌站布置。应,首先决定起重机械位置,。,井架、龙门架等固定式垂直运输设备布置，主要是依据机械性能、建筑物平面形状和大小、施工段划分、施工道路及材料输送量而定。一要充分发挥,机械效率,，二使地面、楼面上,水平运距较短,，同时使用,方便、安全,。,当建筑物高度相同时可布置在施工段分界点附近；当高度不一时可布置在高低并列处。可使各施工段上水平运输互不干扰。,1,）决定起重机械位置,轨道式起重机轨道与拟建工程应有,最小安全距离,，行驶方便，司机,视线不受妨碍,。,51/68,2,）布置搅拌站、仓库、材料和构件堆场,搅拌站、仓库、材料和构件堆场应尽可能靠近,使用地点,或布置在起重机,回转半径内,，并兼顾运输和装卸方便。,不一样施工阶段布置,基础所使用材料，可沿建筑物四面布置。但须,留足安全尺寸,，不得因堆料造成基槽,(,坑,),土壁失稳,。上部结构使用材料,应布置在起重机附近，以降低水平搬运。,当各种材料同时布置时，对大宗，单位重量大和先使用材料应尽可能,靠近使用地点,或,起重机附近,；对量少、质轻和后期使用材料则可布置得稍远。,水泥、砂、石子等大宗材料应,围绕搅拌站就近布置,。,52/68,采取不一样起重机械时布置,当采取固定式垂直运输设备时，,仓库、堆场、搅拌站位置应尽可能靠近起重机械,，以,降低运距,或,二次搬运,。,当采取塔式起重机械进行垂直运输时，,堆场位置、仓库和搅拌站出料口,应位于塔式起重机,有效起重半径内,。,当采取无轨自行式起重机械进行垂直和水平运输时，其搅拌站、堆场和仓库可,沿开行路线布置,，但其位置应在,起重臂最大外伸长度范围内,。,当浇筑大致积基础砼时，搅拌站可直接布置在,基坑边缘,以降低运距。,加工棚可布置在拟建工程四面，并考虑木材、钢筋、成品堆放场地。,53/68,3,）布置运输道路,现场道路应量利用,永久性道路,，或先建好永久性道路,路基,供施工期使用，在土建工程结束前铺好路面。道路要确保车辆行驶通畅，最好能围绕建筑物布置成,环形道路,，路宽大于,3.5m,。,为单位工程服务生活用暂时设施较少，普通仅有办公室、休息室、工具库等。它们位置应以使用方便、不碍施工、符合防火保安为标准。,4,）布置生活性暂时设施,54/68,5,）布置水电管网,施工暂时用水从业主,指定地点接入,，场内管网,沿施工用水点敷设,，管径须经计算确定。供水干管道宜采取,暗敷法,埋置于地下，若系高层建筑，应考虑高压水泵,加压供水,。室外消防栓沿道路布置，且距建筑物,5m,，距道路,4m,，消防栓管径,100mm,。为预防供水意外中止，现场应设置简易蓄水池。,为便于排除地表水和降低地下水，施工现场应设置,排水沟,，并,接通永久性下水道,。,单位工程施工暂时供电应在全工地性施工总平面图中统筹考虑。独立单位工程施工时，依据计算用电量选取变压器。现场暂时供电多采取,架空线路,，,塔吊回转半径内采取埋地电缆,。,工地配电箱防护,55/68,4,）施工平面图管理,施工平面图管理是确保工期、质量、安全和降低成本,主要伎俩,。加强施工现场管理对,合理使用场地,，确保现场运输道路、给水、排水、电路,通畅,，建立,连续均衡施工秩序,，含有主要意义。普通可采取下述管理办法。,严格按施工平面图布置道路、水电管网、机具、堆场和暂时设施。,道路，水电应有专员管理维护。,准备施工阶段和施工过程中应做到,工完、料净、场清,。,施工平面图须伴随施工进展及时,调整补充,，实施动态管理。,施工现场一瞥,56/68,（七）主要施工管理计划,施工管理计划多,以,管理和技术办法,编制在施工组织设计中，,主要施工管理计划普通,包含,进度管理计划、质,量,管理计划、安全管理计划、环境管理计划、成本管理计划,等内容。,施工管理计划是施工组织设计必不可少内容,但,可依据工程特点,有所侧重,或,加以取舍,。在编制施工组织设计时，各项管理计划,普通,单独成章,。,57/68,1,、进度管理计划,是对进度计划执行及偏差进行,测量,、,分析,，采取必要,控制伎俩,和,管理办法,，确保实现工程进度目标管理计划。包含：,对工程施工进度计划进行,逐层分解,，经过,阶段性目标,实现确保最终工期目标完成；,明确施工管理组织,进度控制,职责，制订对应管理制度：,针对不一样施工阶段特点，分别制订进度管理,施工组织办法,、,技术办法,和,协议办法,等；,建立施工进度,动态管理机制,，及时纠正施工过程中,进度偏差,，并制订特殊情况下,赶工办法,；,依据项目周围环境特点，制订对应,协调办法,，降低,外部原因,对施工进度影响。,58/68,2,、质量管理计划,确保实现项目施工目标管理计划。包含制订、实施所需组织机构、职责、程序以及采取办法和资源配置等。,按照,质量管理体系 要求,GB/T19001-,要求，建立,项目质量管理体系文件,，按照,PDCA,循环模式,，,加强,过程控制,，经过,连续改进,提升工程质量。,项目质量管理计划应包含以下内容：,制订,项目质量目标,，尽可能,量化,和,分解,，并建立阶段性目标；,建立,项目质量管理体系,，并明确,岗位职责,、落实,资源配置,；,59/68,采取各种有效办法，,包含但不限于：,原材料、构配件、机具要求和检验，主要施工工艺、质量标准和检验方法，季节性技术办法，关键过程、特殊过程、重点工序质量确保办法，成品、半成品保护办法，工作场所环境及劳动力和资金保障办法等，确保项目质量目标实现；,按质量管理八项标准要求，将各项活动和相关资源作为过程进行管理，建立,质量过程检验,、,验收,以及,质量责任制,等相关制度，对质量检验和验收标准做出要求，采取有效,纠正,和,预防办法,，保障,各工序和过程质量,。,-,北京联想研发基地,清水混凝土,60/68,3,、安全管理计划,确保实现工程施工中职业健康、安全目标管理计划。包含制订、实施所需组织机构、职责、程序及采取办法和资源配置等。,1,）安全管理计划,安全管理计划应在企业安全管理体系框架内，针对项目标,实际情况，参考,职业健康安全,管理体系 规范,GB/T28001-,进行编制。,工地安全通道 楼面洞口防护,61/68,制订项目职业健康安全管理目标；,建立项目安全管理组织机构并明确职责；,依据项目特点进行职业健康安全方面资源配置；,制订安全生产管理制度和职员安全教育培训制度；,确定项目,主要危险源,，针对,高处坠落、机械伤害、物体打击、坍塌坍毁、火灾爆炸、触电、窒息中毒,等七类建筑施工易发事故制订对应,安全技术办法,；对,超出一定规摸,危险性较大,分部,(,分项,),工程作业制订,专题安全技术办法,；,制订季节性施工安全办法；,建立现场安全检验制度，对安全事故处理做出要求。,2,）安全管理计划内容,62/68,4,、环境管理计划,制订项目环境管理目标；,建立项目环境管理组织机构并明确职责；,依据项目特点进行环境保护方面资源配置；,确定项目主要环境原因，针对,大气污染、建筑垃圾、噪声及振动、光污染、放射性污染、污水排放,等六类污染源进行,识别,、,评价,，制订对应,控制办法,和,应急预案,；,建立现场环境检验制度，对环境事故处理做出要求。,确保实现项目施工环境目标管理计划。应在企业环境管理体系框架内，针对项目标实际情况，可参考,环境管理体系 要求及使用指南,GB/T24001-,进行编制。应包含以下内容：,63/68,5,、成本管理计划,依据项目施工预算，制订施工成本目标；,依据施工进度计划，对施工成本目标进行分解；,建立成本管理组织机构并明确职责，制订管理制度；,采取合理技术、组织和协议等办法，控制施工成本；,确定科学成本分析方法，制订必要纠偏办法和风险控制办法。,正确处理成本与进度、质量、安全和环境等目标之间关系。,确保实现项目施工成本目标管理计划。包含成本预测、实施、分析、采取必要办法和计划变更等。成本管理计划应以,项目施工预算,和,施工进度计划,为依据编制。成本管理计划应包含以下内容：,64/68,6,、其它管理计划,其它管理计划宜包含,绿色施工管理计划,、,防火保安管理计划,、,协议管理计划,、,组织协调管理计划,、,创优质工程管理计划,、,质量保修管理计划,及对施工现场人力资源、施工机具、材料设备等生产要素管理计划等。,其它管理计划可依据,项目标特点,和,复杂程度,加以,取舍,。,各项管理计划内容均应有,目标,、,组织机构,、,资源配置,、,管理制度,和,技术,、,组织办法,等。,工地出口洗车池 工地消防设施,65/68,各类施工组织设计异同,内 容,施工组织,总设计,单位工程施工组织设计,施工方案,投 标 用,施 工 用,编 制,对 象,特大型项目或,群体工程,招标书载明,工程内容,协议承包,工程内容,分部,分项工程,编制与,审 批,企业技术部门编制总工程师审批,企业经营部门编制无需审批,项目部编制企业或项目总工程师审批,项目部编制重点难点需教授评审,性 质,控制性,技术标,实施性,实施性,作 用,统筹规划,重点控制,经过符合性评审得分居前,指导和制约,详细指导其施工过程,核 心,内 容,施工布署、总进度计划、施工准备与资源配置计划、总平面布置,按评标方法要求,不得缺项,施工进度计划、主要施工方案、施工平面布置,施工方案、施工进度计划、施工平面布置,66/68,内 容,施工组织,总设计,单位工程施工组织设计,施工方案,投 标 用,施 工 用,工 程,概 况,项目主要情况和主要施工条件,工程主要情况、设计介绍和,施工条件,工程主要情况、各专业设计介绍和主要施工条件,简述工程主要情况、设计介绍和施工条件,施 工,部 署,总体施工,宏观布署,承诺性,施工布署,工程施工,详细布署,简述施工安排,进 度,计 划,粗线条、控制性,宜用时标网络图,工期提前10%,采取时标网络图,详细、控制性,宜用时标网络图,详细至日计划,可用横道图,施工准备与资源配置,针对
